5. Acessórios (de acordo com o modelo) / Accesorios (según ejecución)
Para ligar
Acionamento do motor -M
Bobina de ativação -Y1
Chave elétrica LIGA -S10
Para desligar
Disparador de tensão -F1
Disparador de tensão -F2
Bobina de disparo -F5
Para controlar
Interruptores auxiliares para sinalização de posição
de manobra -S1 a S4
Interruptor de sinalização de pronto para ligar -S7
Interruptor de sinalização da carga da mola -S8
Disparador de mínima tensão -F3
Disparador de mínima tensão com temporização -F8
Disparador de sobrecorrente -A1
Contador de manobras
Para travar
Bloqueio elétrico contra ligamento -F1
Bloqueio contra religamento -F5 com contato de
sinalização de disparado -S11
Chave do motor -S8
Botão de chave "DESLIGA"
Tampa com trava para DESLIGA mecânico
Botão de chave LIGA mecânico, tampa com trava
Trava Castell-Lock, Fortress-Lock, chave kirk
Tampa na frente DESLIGA mecânico para cadeados
22
10
13
4
2a
17
15
14
16

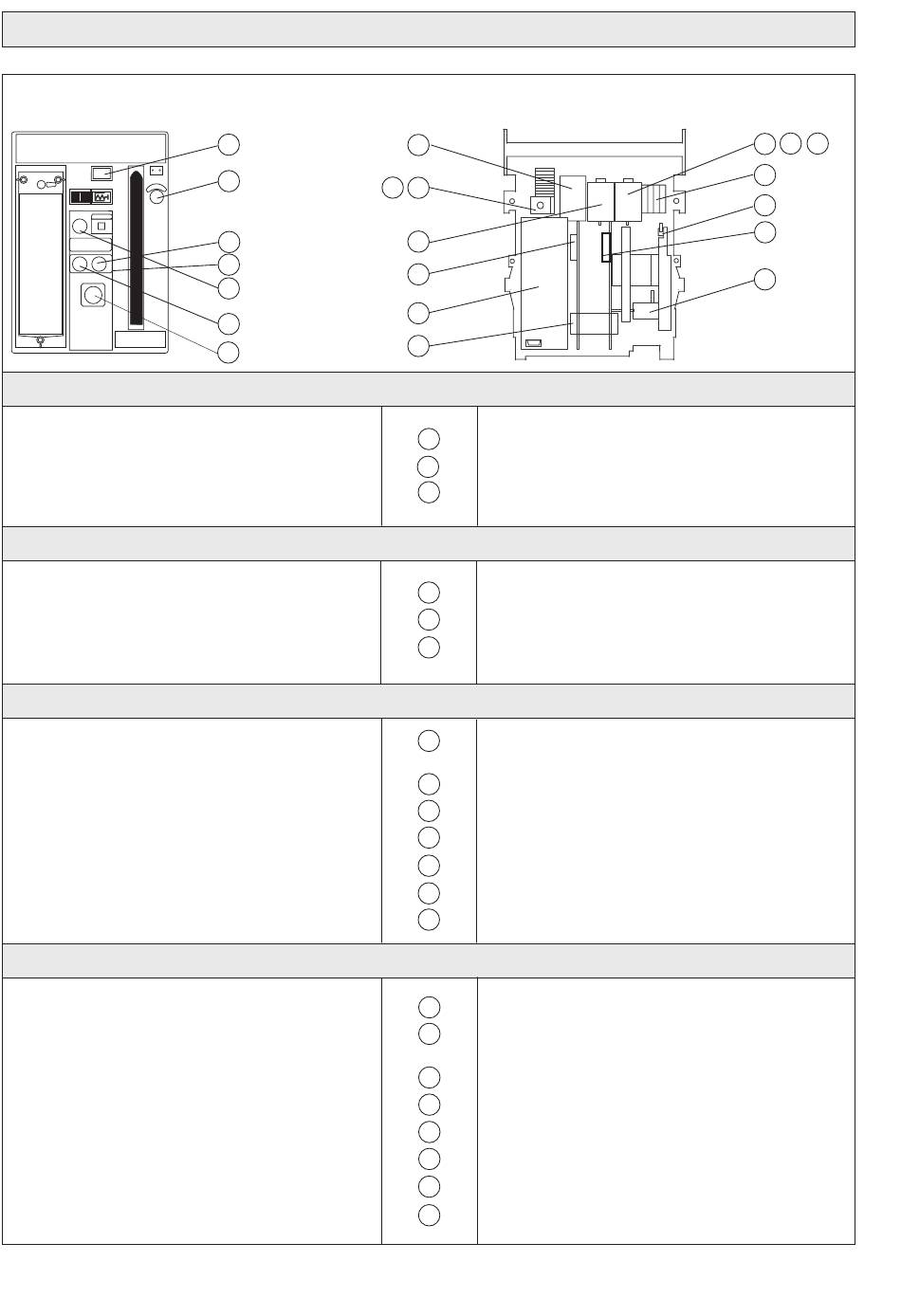

Disjuntor, tampa frontal retirada /
Interruptor de potencia, panel de control desmontado
2
12
3a
6
9
7
Para conectar
Accionamiento por motor -M
1
Electroimán de activación -Y1
2
Pulsador eléctrico CON -S10
2a
Para desconectar
Disparador excitado por circuito NA -F1
3
Disparador excitado por circuito NA -F2
3a
Electroimán de disparo -F5
4
Para controlar
Interruptores auxiliares para indicación de posición
5
de maniobra S1...-S4
6 Interruptor de indicación de dispoción de servicio -S7
7
Interruptor de indicación de tensado de resorte -S8
8 Disparador de mínima tensión -F3
8
Disparador de mínima tensión retardado -F8
9
Disparador de sobrecorriente -A1
10
Contador de maniobras
Para enclavar
11 Bloqueo eléctrico de conexión -F1
12
Bloqueo eléctrico de conexión -F5 con contacto
de indicación de disparo -S11
13
Interruptor para motor -S8
14
Pulsador de llave "DES"
14
Tapa precintable para DES mecánico
15
Pulsador de llave CON, tapa precintable
16
Enclavamiento: Castell-Lock
17 Tapa delante de DES mecánico para candados
8 11 3
5
13
2a
1
