Montaje
Montaje del terminal de válvulas FESTO y del módulo Pneumatic Interface
Requisito: haber montado el ET 200X (ver apartado 3.1).
Para montar un módulo Pneumatic Interface o un módulo de potencia
PM 148 DO 4 DC 24V/2A directamente junto a un arrancador del motor, es necesario
utilizar un arrancador con la versión de producto w 02.
En un ET 200X se pueden conectar hasta un total de seis módulos Pneumatic Interface.
Para su montaje, seguir los siguientes pasos:
1. Enchufar el módulo Pneumatic Interface en el puerto de ampliación del módulo
precedente.
2. Atornillar el puerto de ampliación
3. Conectar el terminal de válvulas al módulo Pneumatic Interface.
4. Atornillar el terminal de válvulas y el módulo Pneumatic Interface al perfil soporte (ver
apartado 3.1).

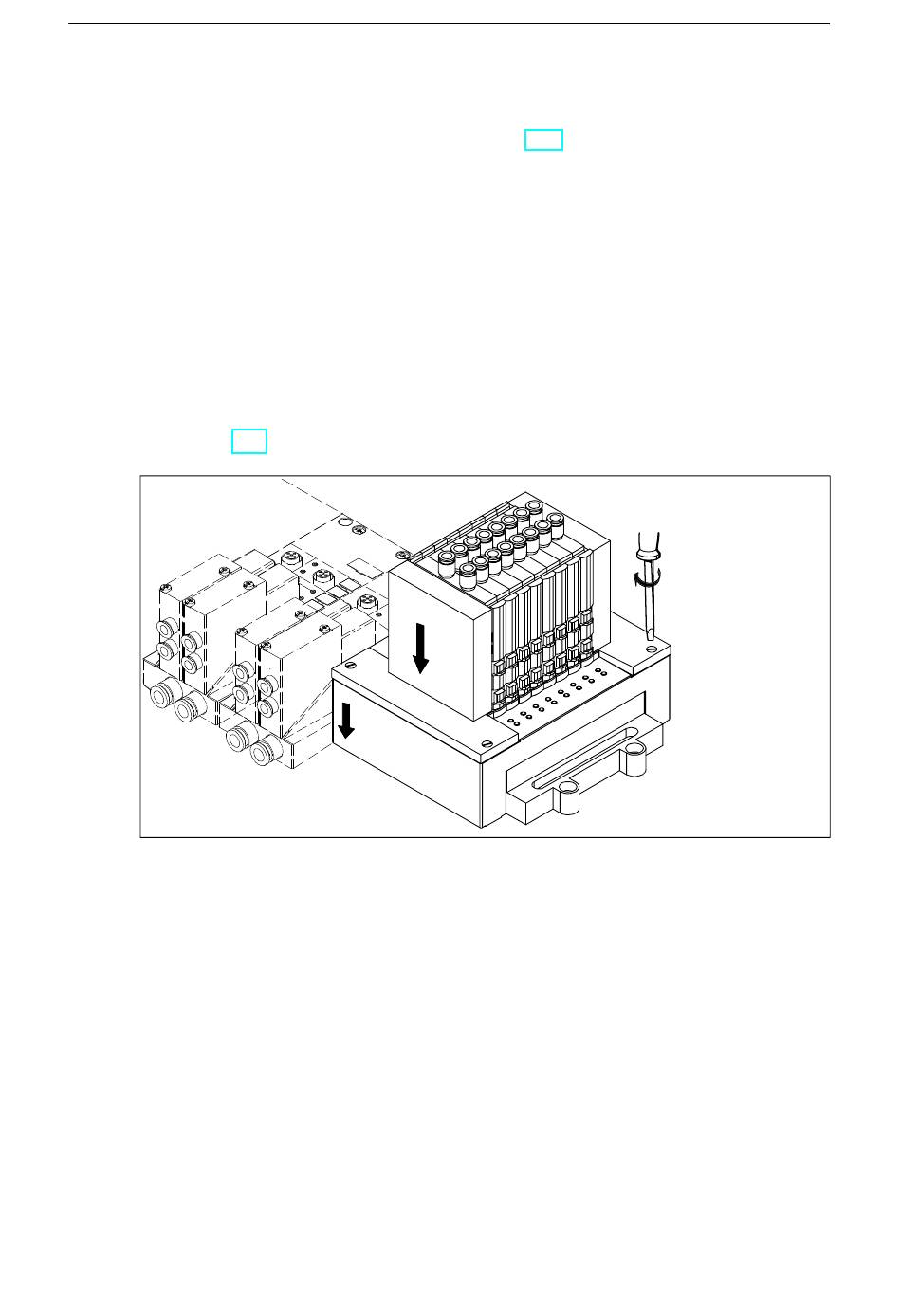

Figura 3-9 Montar el terminal de válvulas con el módulo Pneumatic Interface
3-14
5
4
6
Unidad de periferia descentralizada ET 200X
A5E00170851-06
