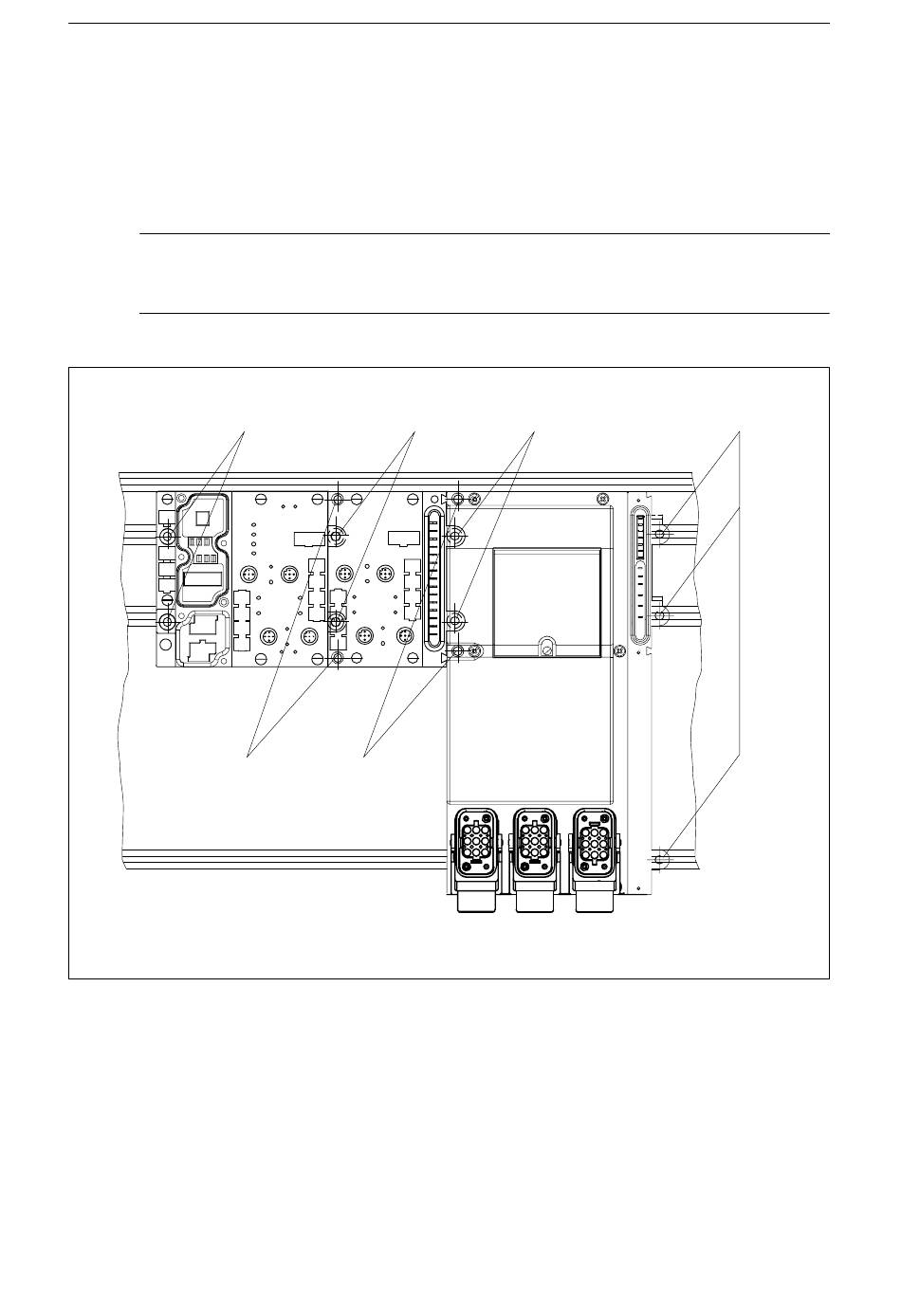

Croquis acotados para los orificios de fijación
Las siguientes figuras muestran la posición de los orificios para los tornillos de fijación de un
módulo básico, un módulo de ampliación y un arrancador de motor o convertidor de
frecuencia. Deben utilizarse los tornillos indicados.
Nota
El ET 200X debe montarse sobre el perfil soporte aplicando tornillos en todos los orificios de
fijación.
M3,5
Perfil soporte
Figura 3-5
Tornillos de fijación para módulos básicos y módulos de ampliación
Unidad de periferia descentralizada ET 200X
A5E00170851-06
M5
20
20
M3,5
20
M5
20
M5
20
Montaje
M5
20
