5 Installation Des Geräts
Ø4,8x50mm

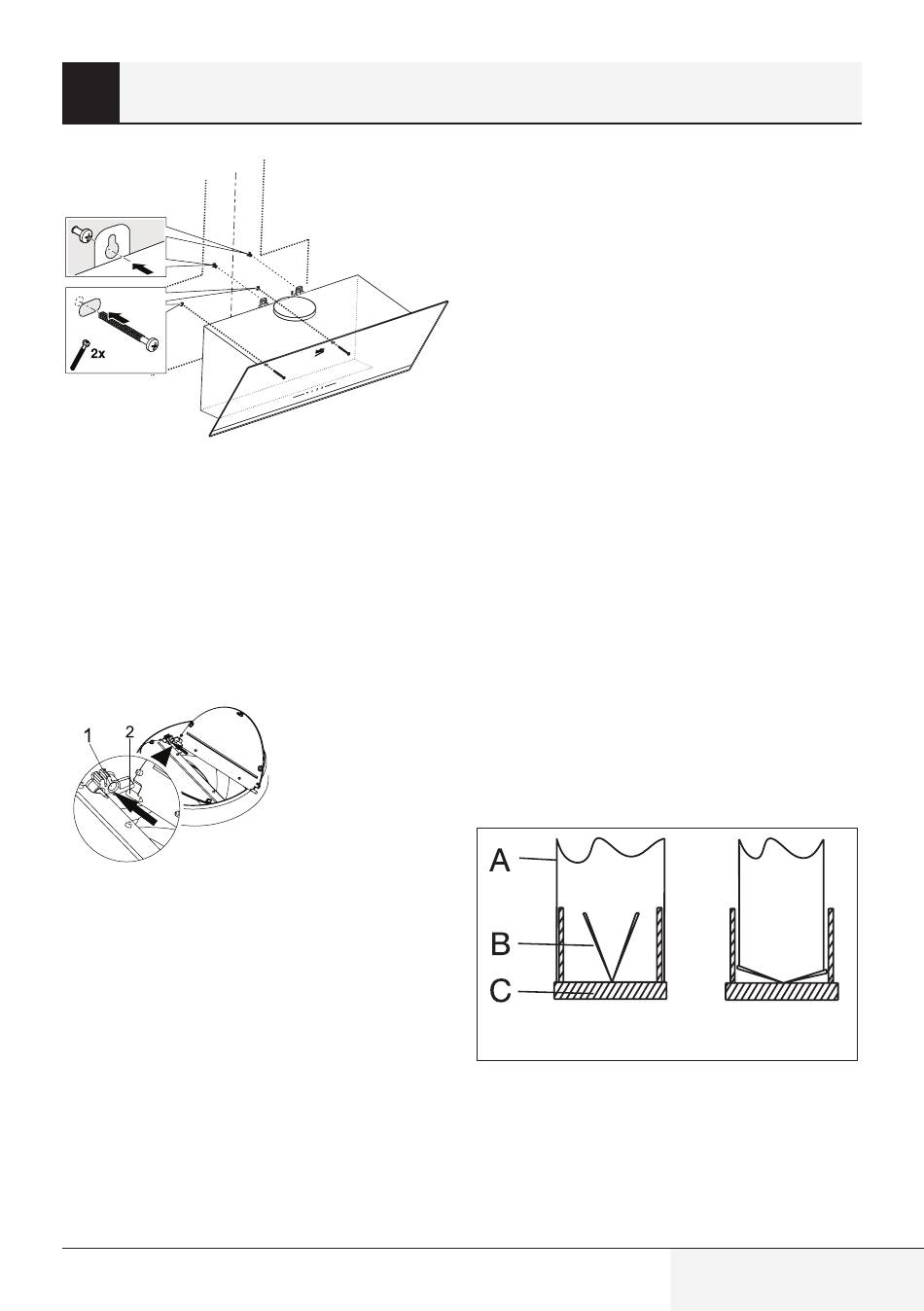

(Abbildung 9)
Halten Sie die Abzugshaube an ihrem Körper fest,
setzen Sie sie auf die Befestigungsschrauben an
der Wand und ziehen Sie die Schrauben fest (Ab-
bildung 9).
Befestigen Sie die Abzugshaube mit einer Schrau-
be 4,8x50 an der Wand durch das Montageloch
auf der Innenseite des Geräts (Abbildung 9).
5.4 Verbindung zum Abluftkanal
(Abbildung 10)
1- Klappenstift Buchse
2- Klappenstift
Stecken Sie den Kunststoffstift (Abbildung
10 / Bereich Nr. 2) auf die Stiftaufnahme am
Motorauslass (Abbildung 10 / Bereich Nr. 1).
Biegen Sie dann die Klappe leicht, um den
anderen Stift auf der Klappe einzuführen, und
führen Sie den anderen Stift in seine Fassung
ein (Abbildung 10).
Wenn Sie den Ø 120/150 mm Kunststoff-
Abluftkanal adapter verwenden wollen,
Dunstabzugshaube / Benutzerhandbuch
schließen Sie ein Ende des Rohrs an diesen
Adapter an, wenn Sie ihn nicht verwenden
wollen, an den direkten Ausgang am Produkt.
Schließen Sie das andere Ende des Rohrs
an Ihren Abluftkanal an. Prüfen Sie, ob die-
se beiden Anschlüsse fest genug sind, damit
sie sich nicht lösen, wenn das Gerät mit vol-
ler Leistung läuft. Stellen Sie sicher, dass die
Klappen im Inneren des Kamins funktionieren,
wenn sie mit der Klemme festgezogen wer-
den. Schließen Sie den Abluftkanal außerhalb
des Adapters an (Abbildung 11/a). Wenn der
Abluftkanal im Innern des Adapters ange-
bracht ist, darf keine Luft angesaugt werden,
da die Abgasklappe, die die Rückführung der
Luft verhindert, geschlossen bleibt (Abbildung
11 / b). Die Länge der Rohrleitung und Zahl
der Bogenstücke sollten dabei so gering wie
möglich sein.
A : Abluftkanal Ausgangsrohr
B : Abluftkanal Klemmen
C: Kunststoff abluftkanal
Die Ventile sind dann geschlossen, wenn das
Gerät nicht in Betrieb ist, und verhindern,
dass möglicher Außengeruch und Staub ins
Innere gelangen.
(a)
Ok
(Abbildung 11)
(b)
Not Ok
