Revisiones y puesta a punto
92
Rif.
A1
A2
b1
b2
Importante
Para evitar que las superficies de contacto se oxiden, protegerlas con aceite.
Importante
– Los semicojinetes no pueden ser sustituidos individualmente.
– Si el cigüeñal se debe rectificar, determinar los diámetros del apoyo del cigüeñal y de la muñequilla de biela, para
seleccionar las medidas de acoplamiento disponibles de los recambios originales de los semicojinetes de bancada y
de biela (véase "Tabla de diámetros de semicojinetes de biela y semicojinetes de bancada").
– En el rectificado del cigüeñal, es posible reducir los apoyos y las muñequillas de cigüeñal 0,25 mm y 0,50 mm.
Precaución - Advertencia
Los semicojinetes de bancada y de biela, están fabricados en un material especial, sin plomo, por lo tanto cada vez que
se quitan es necesario sustituirlos siempre con semicojinetes nuevos para evitar el gripado.
Para evitar que las superficies de contacto se oxiden, protegerlas con aceite lubricante.
93
- 76 -
Tabla de diámetros de semicojinetes de bancada y semicojinetes de biela
Dimensiones
(mm)
47,984÷48,000
48,019÷48,065
38,984÷39,000
39,027÷39,056
CIGÜEÑAL

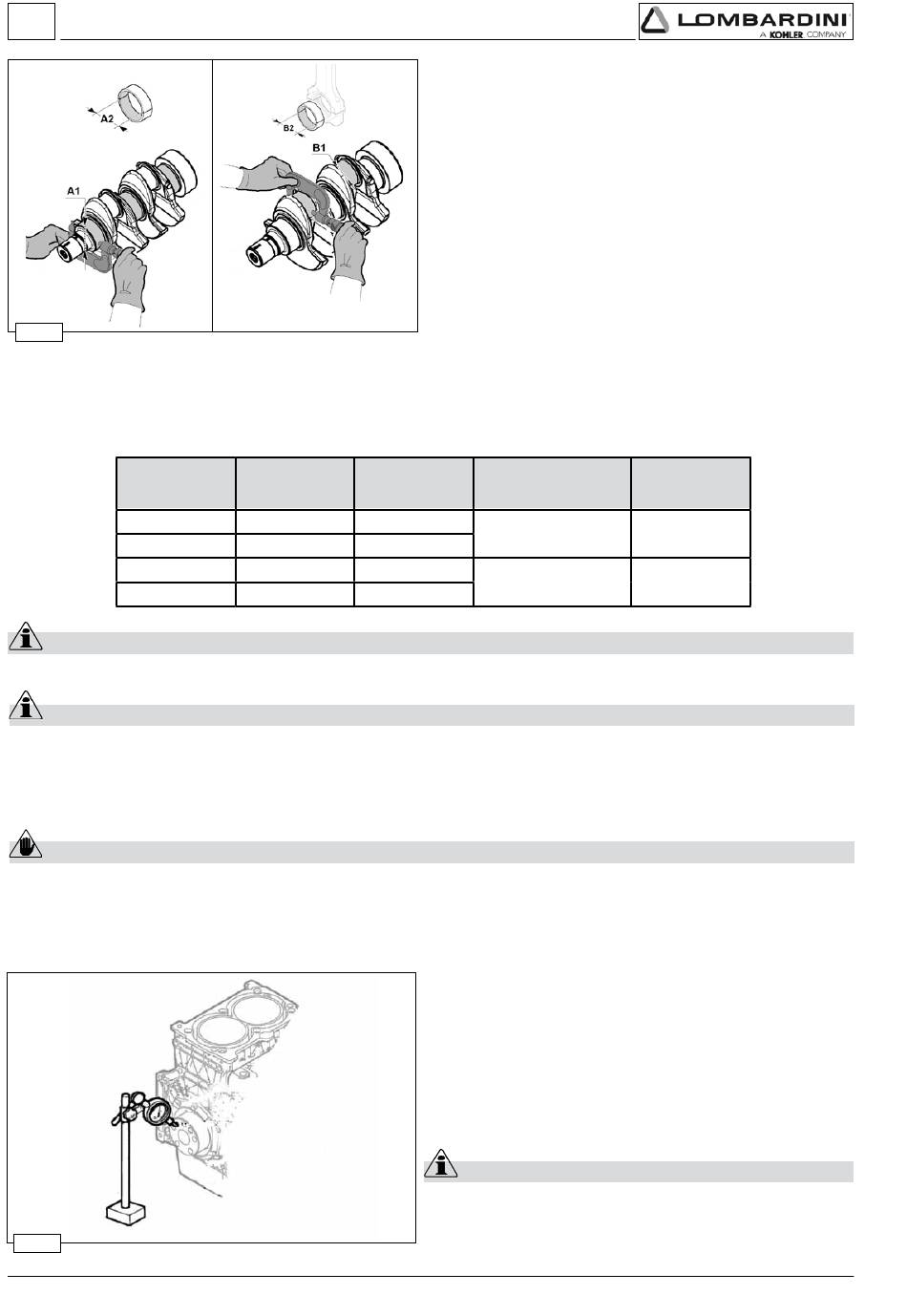

Control de las dimensiones y revisión
Lavar bien el cigüeñal con un detergente apropiado.
Introducir una escobilla en los conductos de lubricación para
quitar eventuales residuos de suciedad.
Soplar aire comprimido hasta liberar totalmente los conductos
de paso del aceite.
Comprobar el estado de desgaste y la integridad de las
superficies de los apoyos de cigüeñal y de las muñequillas para
evaluar si es necesario rectificarlos.
Medir, con un micrómetro, el diámetro de los apoyos de
cigüeñal (A1) y de las muñequillas (b1).
Acoplar el monobloque con los semicojinetes de bancada
y apretar al par prescrito (véase pág. 105); medir con un
comparador el diámetro interno de los semicojinetes (A2) de
bancada y de biela (b2).
El engranaje en el cigüeñal es calado mediante chaveta
e introducido tras calentarlo en horno a una temperatura
constante de 180° C durante 5'.
Límite de
Juego (mm)
desgaste (mm)
47,96
A2-A1 = 0,019÷0,081
48,08
38,97
b2-b1 = 0,027÷0,072
39,07
CIGÜEÑAL - Control del juego axial
Para medir el juego axial del cigüeñal, es necesario montar el árbol
en la bancada completo de monobloque.
Para conocer el procedimiento correcto, véase "Montaje de la
bancada" a la pág. 92.
Medir, con un comparador, el desplazamiento axial del cigüeñal.
El desplazamiento axial debe estar comprendido entre 0,10÷0,22
mm.
Importante
Si el juego axial entre cigüeñal motor y bancada es superior a
0,60 mm, es necesario sustituir todo el bloque motor
Manual de Taller LDW 442 CRS _ cod. ED0053029790 - 1° ed_ rev. 00
Juego máx.
(mm)
0,12
0,10
