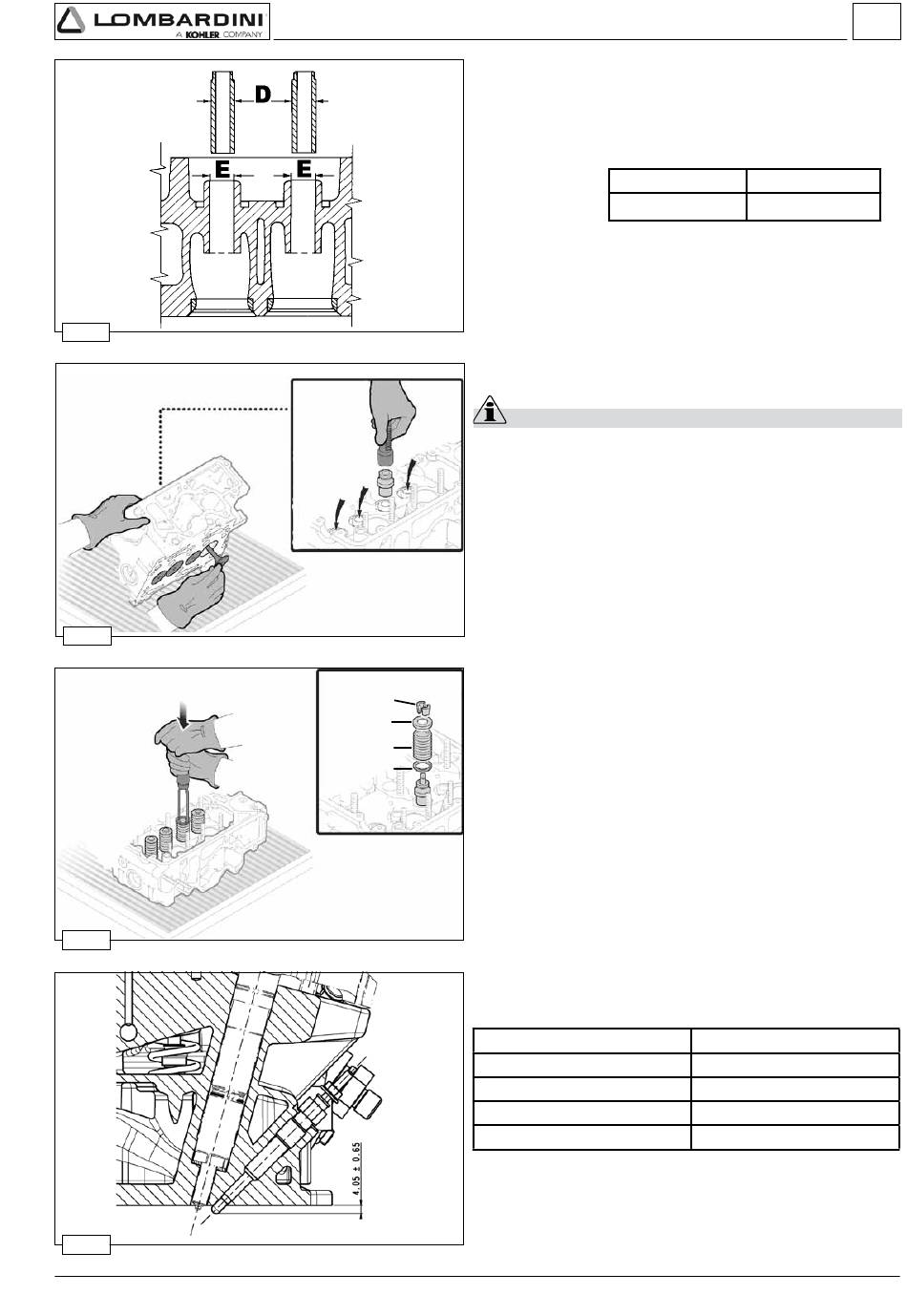

Revisiones y puesta a punto
Guías de las válvulas y asientos
La guías de admisión y escape son ambas en fundición gris de
matriz perlítica fosforosa e iguales en dimensiones:
Dimensiones (mm):
10,045÷10,054
Nota: Ya que los asientos son preacabados, después del
montaje no es necesario elaborarlos.
VÁLVULAS - Reensamblado
Importante
– Comprobar que la culata esté perfectamente lavada y secada.
– Comprobar la integridad de todos los componentes y, si fuera
necesario, sustituirlos con recambios originales.
1 - Lubricar abundantemente el retén del vástago de la válvula (A),
introducirlo en el útil "717-1460-047"y montarlo, hasta el tope,
en la guía de la válvula.
2 - Lubricar el vástago de la válvula (b).
3 - Introducir la válvula en su asiento.
4 - Montar la cazoleta (C), el muelle (D), el platillo (E) y los
semiconos (F).
5 - Presionar con fuerza en el platillo (E), con el útil apropiado,
para introducir los semiconos (F) en la guía del vástago de
la válvula.
6 - Soltar el útil y comprobar el correcto posicionamiento de los
semiconos.
Si los semiconos no son introducidos correctamente, repetir la
operación.
7 - Repetir la misma operación en las otras válvulas.
Características de la bujía y altura de salida del inyector
Descripción
Tensión de trabajo
Rango de tensión
Performance
Potencia
D
E
10,000÷10,018
Valor
11 V
7÷13.5 V
Single pole
Max 30A
6
