es 10 | 1 687 001 504 | Símbolos empleados
1. Símbolos empleados
1.1 En la documentación
1.1.1 Advertencias: estructura y significado
Las indicaciones de advertencia advierten de peligros
para el usuario o las personas circundantes. Adicional-
mente, las indicaciones de advertencia describen las
consecuencias del peligro y las medidas para evitarlo. Las
indicaciones de advertencia tienen la siguiente estructura:
Símbolo de
PALABRA CLAVE – Tipo y fuente del peligro!
advertencia
Consecuencias del peligro si no se tienen en
cuenta las medidas e indicaciones mostradas.
¶
Medidas e indicaciones de prevención
del peligro.
La palabra clave indica la probabilidad de ocurrencia
del peligro, así como la gravedad del mismo en caso de
inobservancia:
Palabra clave Probabilidad de
ocurrencia
PELIGRO Peligro inmediato Muerte o lesiones físicas
ADVERTENCIA Peligro amena-
zante
ATENCIÓN Posible situación
peligrosa
1.1.2 Símbolos en esta documentación
Sím- Denominación Significado
bolo
Atención Advierte de posibles daños materiales.
!
Información Indicaciones de la aplicación y otras
i
informaciones útiles
1. Acción de Solicitud de acción compuesta
2. varios pasos de varios pasos
Acción de un Solicitud de acción compuesta de
e
solo paso un solo paso
Resultado Dentro de una solicitud de acción se

intermedio puede ver un resultado intermedio.
Resultado final Al final de una solicitud de acción se
"
puede ver el resultado final.
1.2 En el producto
!
Tenga en cuenta todas las indicaciones de adverten-
cia en los productos y manténgalas bien legibles.
|
1 689 978 394 2016-08-08
Peligro grave en caso de
pasarse por alto
graves
Muerte o lesiones físicas
graves
Lesiones físicas leves
2.

Generalidades

El análisis de emisiones Bosch BEA está preparado
para el montaje y el servicio de un transmisor de valor
de medición de NO electroquímico. El transmisor de
valor de medición de NO tiene una duración limitada.
En el transcurso del tiempo se desgasta, la batería se
agota o el electrólito se seca. El transmisor de valor de
medición de NO electroquímico se debe recalibrar en
intervalos periódicos. En el caso del servicio de BEA en
la circulación con contraste obligatorio, tras el montaje
del transmisor de valor de medición de NO se debe
notificar la oficina de contraste "para el contraste ulte-
rior de BEA".
!
¡Los ajustes para los intervalos de calibrado, la se-
cuencia de calibrado y el primer calibrado se pue-
den realizar solamente con el software de servicio
postventa BEA!
2.1

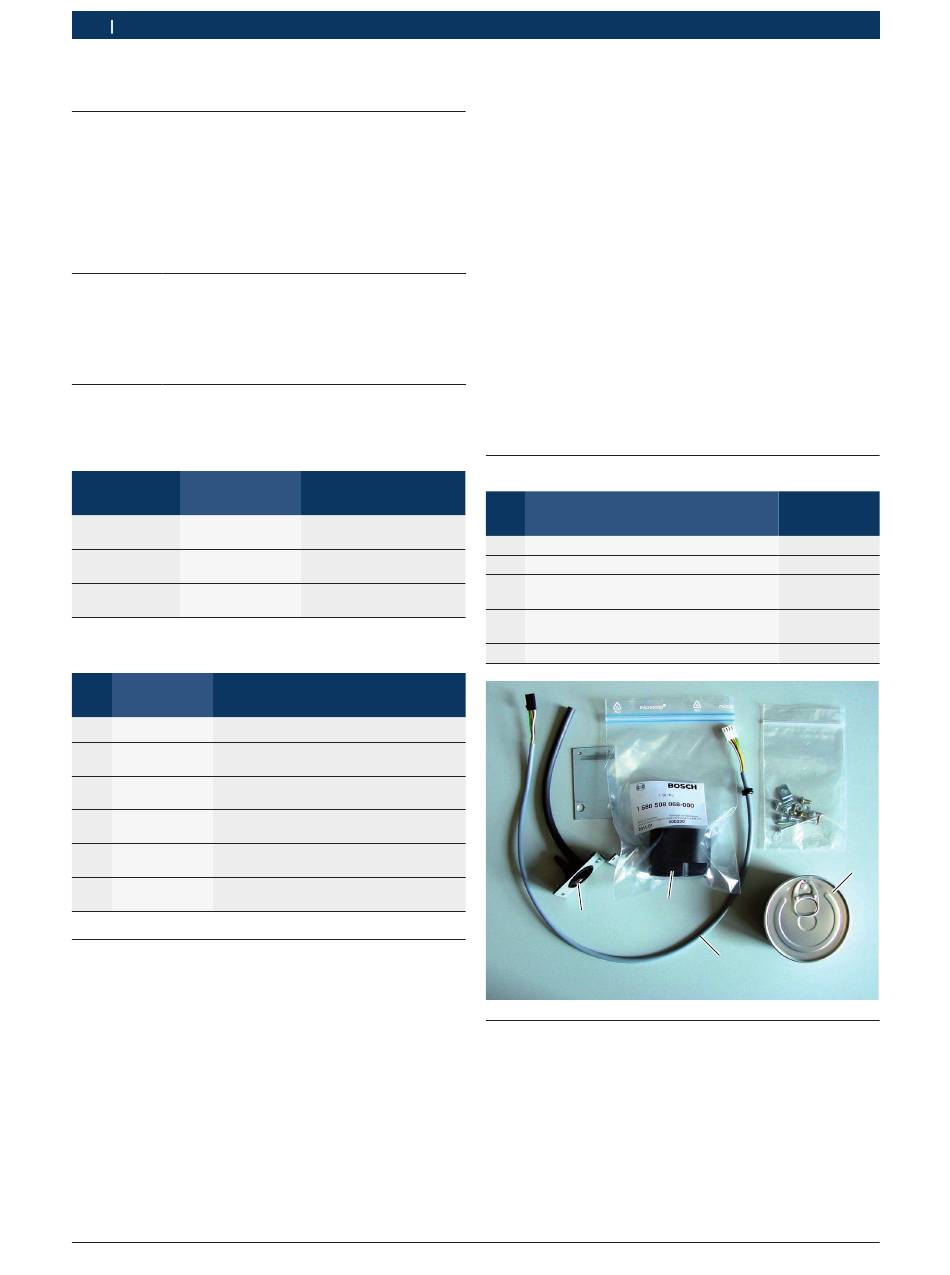

Volumen de suministro

Pos. Denominación
1 Transmisor de valor de medición de NO
2 Conducción de conexión
3 Caperuza protectora para el transmisor
de valor de medición de NO
4 Alojamiento para el transmisor de valor
de medición de NO
Material de montaje
3
4
2.2

Medios auxiliares

$
Herramientas corrientes
$
PC o laptop
$
Software "BEA service program" (Bea_kd.exe)
$
Cable para interfaces seriales (RS 232)
$
Botella de gas de ensayo con mezcla de gas de NO
entre 1000...5000 ppm de NO en nitrógeno (N)
$
Caudalómetro (p. ej. rotámetro), margen de medi-
ción de 0...2 l/min., medio de medición aire, 20 °C,
1 bar de presión absoluta
Número de
pedidio
1 687 224 954
1 684 460 228
1 680 508 065
1 683 386 112
1
2
459913-01_Ht
Robert Bosch GmbH
