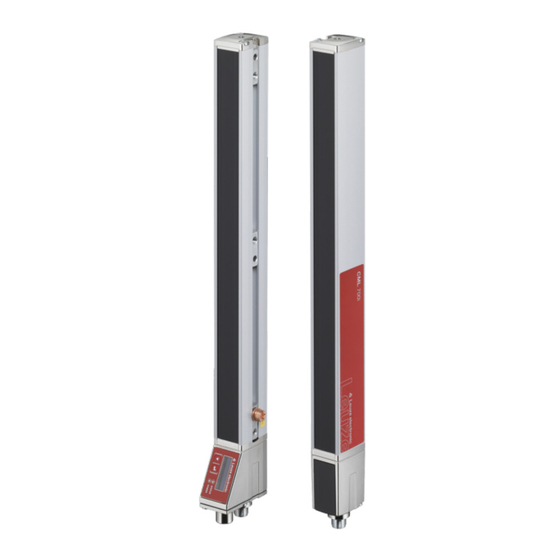

Cortina óptica de medición
Ocultar thumbs Ver también para CML 720i:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
CML 720i
Cortina óptica de medición
I n s t r u c c i o n e s o r i g i n a l e s d e u s o

Publicidad

Tabla de contenido
loading

Manuales relacionados para Leuze electronic CML 720i

Resumen de contenidos para Leuze electronic CML 720i

  • Página 1 CML 720i Cortina óptica de medición I n s t r u c c i o n e s o r i g i n a l e s d e u s o...
  • Página 2 Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen / Germany Phone: +49 7021 573-0 Fax: +49 7021 573-199 http://www.leuze.com info@leuze.de Leuze electronic CML 720i...

  • Página 3: Tabla De Contenido

    Aplicaciones ........... . 41 Leuze electronic CML 720i...
  • Página 4 ............77 Leuze electronic CML 720i...
  • Página 5 Puesta en marcha - interfaz RS 485 Modbus ......142 14.1 Definir la configuración básica de RS 485 Modbus en el panel de servicio del receptor 142 14.2 Determinar las configuraciones mediante el módulo de interfaz RS 485 Modbus Leuze electronic CML 720i...
  • Página 6 16.1 Requisitos del sistema........... 184 Sensor Studio 16.2 Instalar el software de configuración y el maestro USB IO-Link ..185 Leuze electronic CML 720i...
  • Página 7 Declaración de conformidad CE ........230 Leuze electronic CML 720i...

  • Página 8: Acerca De Este Documento

    Número total de haces lógicos de una cortina óptica; varía en función de la longitud elegida para el campo de medición y de la resolución, así como del modo de trabajo del haz (exploración de haces paralelos/diagonales/cruzados) Leuze electronic CML 720i...
  • Página 9 Suma de los tiempos de respuesta de todos los haces de una cortina óptica añadiéndose la duración de la evaluación interna. Tiempo del ciclo = Número de haces x tiempo de respuesta por haz + tiempo de evaluación Leuze electronic CML 720i...

  • Página 10: Definiciones De Términos Técnicos Empleados

    Acerca de este documento TIB (Número total de haces interrumpidos) TNIB (Número total de haces ininterrumpidos) LIB (Último haz interrumpido) LNIB (Último haz ininterrumpido) FNIB (Primer haz ininterrumpido) FIB (Primer haz interrumpido) Figura 1.1: Definiciones de términos técnicos empleados Leuze electronic CML 720i...

  • Página 11: Seguridad

    No se garantiza la protección del personal ni del equipo, al no utilizar el equipo adecuadamente para el uso previsto. Leuze electronic GmbH + Co. KG no se responsabiliza de los daños que se deriven de un uso no con- forme a lo prescrito.

  • Página 12: Exclusión De Responsabilidad

    Exclusión de responsabilidad Leuze electronic GmbH + Co. KG no se hará responsable en los siguientes casos: • El equipo no es utilizado conforme a lo prescrito. • No se tienen en cuenta las aplicaciones erróneas previsibles.

  • Página 13: Descripción Del Equipo

    Lógica IO con panel de servicio Controlador (PLC) Cable de sincronización Cable de conexión para la tensión de alimentación y la interfaz de datos de medición Figura 3.1: Sistema global en combinación con un controlador lógico programable Leuze electronic CML 720i...

  • Página 14: Prestaciones Generales

    Figura 3.2: Sistema PROFINET en combinación con un controlador lógico programable Prestaciones generales Las principales prestaciones de la serie CML 720i son: • Alcance efectivo hasta 7000 mm • Longitudes del campo de medición de 150 mm hasta 2960 mm •...

  • Página 15: Elementos De Indicación

    Amarillo ON (luz continua) Todos los haces activos libres - con reserva de funcionamiento Parpadeante vea capítulo 17.2 Al menos un haz interrumpido (objeto detectado) 3.4.2 Display del panel de servicio del receptor El receptor se encuentra en un display OLED para la indicación de las funciones. Leuze electronic CML 720i...

  • Página 16: Indicadores De Funcionamiento En El Emisor

    Pulsando una tecla de función se vuelve a visualizar la indicación. A través del menú del display se pueden modificar los ajustes de intensidad, duración de la indicación, etc. 3.4.3 Indicadores de funcionamiento en el emisor En el emisor hay un diodo luminoso que indica el funcionamiento. Leuze electronic CML 720i...

  • Página 17: Elementos De Uso Del Panel De Servicio Del Receptor

    Nivel de menú 0 Nivel 0 Ajustes IOs digitales Salida digital Display Información Salir Menú «Ajustes» Nivel 1 Nivel 2 Descripción Comando Teach Restablecer Ajuste de fábrica Salir Leuze electronic CML 720i...

  • Página 18: Descripción Del Equipo

    Invertido IO Pin 6 IO Pin 7 Reprogramar Ejecutar Salir altura Lógica de zona Haz de inicio (introducir valor) mín = 1 máx = 1774 Haz de fin (introducir valor) mín = 1 máx = 1774 Leuze electronic CML 720i...

  • Página 19: Guía A Través De Menú En El Panel De Servicio Del Receptor

    LNIB Menú «Información» Nivel 1 Nivel 2 Descripción Nombre producto CML 720i ID de producto Número de artículo del receptor (p. ej. 50119835) Número de serie Número de serie del receptor (p. ej. 01436000288) Tx.Emisor-ID Número de artículo del emisor (p. ej. 50119407) Tx.NS emisor...

  • Página 20: Representación De Niveles

    Haz de fin 3.7.3 Navegación por el menú Ajustes IOs digitales Selecciona la opción de menú siguiente («IOs digitales»), y pulsando nuevamente el resto de las opciones de menú se visualizan. Selecciona el submenú sobre fondo claro («Ajustes»). Leuze electronic CML 720i...

  • Página 21: Editar Parámetros De Valores

    , esto significa: Haz de inicio 0010 Desecha el valor de entrada actual. La visualización regresa al nivel de menú superior: Haz de inicio/Haz de fin Si se selecciona el modo de acción con la tecla esto significa: Leuze electronic CML 720i...

  • Página 22: Editar Parámetros De Selección

    • PNP positivo Selecciona el submenú con fondo claro «PNP positivo». IO Logic PNP positivo Cambia el modo de acción, se visualiza , si se sigue pulsando o de nuevo Guarda la opción seleccionada «PNP positivo». Leuze electronic CML 720i...

  • Página 23: Funciones

    (i-1), (trayectoria del haz paralela y diagonal). Con ello se incrementa la resolución en el centro entre el emisor y el receptor. Leuze electronic CML 720i...

  • Página 24: Cruzado

    «Cruzado» (exploración de haces cruzados). En modo de trabajo de haces «Cruzado» se detecta el haz de luz de cada diodo emisor consecutivamente tanto en el diodo receptor situado directamente enfrente como en los dos diodos receptores que se encuentran directamente a su lado (i+1, i-1). Leuze electronic CML 720i...

  • Página 25: Orden De Los Haces De Medición

    El caso de aplicación más simple de la secuencia de haces invertida es un montaje vertical con pieza de conexión en la parte superior, p. ej. para la medición de altura, en el que el haz 1 debe empezar en el suelo: Leuze electronic CML 720i...

  • Página 26: Beamstream

    Los datos están disponibles a través de la respectiva interfaz de bus de campo (vea capítulo 10 Sensor Studio y sigs.), o del software de configuración (vea capítulo 16). Para una configuración de ejemplo vea capítulo 15.1. Leuze electronic CML 720i...

  • Página 27: Funciones De Evaluación

    • El estado de las áreas de haces 1 … 32 • El estado de las entradas/salidas digitales Para más información sobre las asignaciones de área de haces a un pin de salida o el estado de las entradas/salidas digitales vea capítulo 4.10. Leuze electronic CML 720i...

  • Página 28: Función De Retención

    Los haces se pueden visualizar y ocultar mediante la respectiva interfaz de bus de campo (vea Sensor Studio capítulo 10 y sigs,), el software de configuración (vea capítulo 16) y, en parte, mediante los elementos de uso en el receptor. Leuze electronic CML 720i...
  • Página 29 Ejecute un nuevo Teach con el campo de medición libre. Sensor Studio  Para desactivar el blanking con el software de configuración , configure la cantidad de áreas de blanking igual a cero y desactive simultáneamente cada área. Ejecute un nuevo Teach. Leuze electronic CML 720i...

  • Página 30: Teach Power-Up

    Smoothing «1» significa que se evalúa cada uno de los haces interrumpidos. Salida de datos: número de haz x interrumpido Figura 4.7: Configuración de smoothing «1» Si se configura smoothing con el valor «3», se emitirán datos solamente cuando al menos tres haces conti- guos estén interrumpidos. Leuze electronic CML 720i...

  • Página 31: Conexión En Cascada/Disparo

    Conexión en cascada/disparo Si la longitud del campo de medición de una cortina óptica no es suficiente para registrar un trayecto de medición deseado, es posible conectar varias cortinas ópticas sucesivamente o en cascada. En este caso Leuze electronic CML 720i...
  • Página 32 La selección de la activación mediante una señal de disparo interna o externa se efectúa a través de la respectiva interfaz de bus de campo (vea capítulo 10 y sigs.), o del software de Sensor Studio configuración (vea capítulo 16). Leuze electronic CML 720i...

  • Página 33: Disparo Externo

    La salida de disparo se tiene que cablear con las entradas de disparo de las cortinas ópticas esclavas (vea figura 4.13), y a través de ellas iniciará la medición siguiendo el orden cronológico configurado. Leuze electronic CML 720i...
  • Página 34 Master - Cortina óptica 1 Trigger-Out (en X1, p. ej. pin 5) Figura 4.13: Ejemplo de cableado de tres cortinas ópticas mediante disparo interno El siguiente ejemplo muestra una configuración de tres cortinas ópticas mediante disparo interno. Leuze electronic CML 720i...

  • Página 35: Evaluación Por Bloques De Áreas De Haces

    • Determinar la cantidad de áreas deseadas (ejemplo 16 o 32) La configuración de autosplitting se puede activar a través de la respectiva interfaz de bus de Sensor Studio campo (vea capítulo 10 y sigs.), o mediante el software de configuración (vea capítulo 16). Leuze electronic CML 720i...

  • Página 36: 3Asignación De La Área De Haces A La Salida

    Haz de fin Condición de activación 1 haz interrumpido 32 haces interrumpidos Condición de desactivación 0 haces interrumpidos 31 haces interrumpidos La siguiente figura muestra cómo las áreas de haces pueden ser directamente contiguas o solaparse. Leuze electronic CML 720i...

  • Página 37: 4Reprogramar Rango De Alturas

    Al reprogramar un rango de alturas se reúnen en un rango de alturas todos los haces libres que estén encima o debajo de un objeto. Por ello, el objeto no puede encontrarse en el centro de la lon- gitud del campo de medición; el primer o el último haz deben estar interrumpidos. Leuze electronic CML 720i...
  • Página 38 Reprogramar altura. Ejemplo: IOs digitales > IO Pin2 > Reprogra- mar altura > Ejecutar Si se activa la función «Reprogramar rango de alturas» usando el panel de servicio del receptor, los IO pines se asignan automáticamente a los rangos de alturas. Leuze electronic CML 720i...

  • Página 39: Salidas

    óptica. «Profundidad de evaluación» significa que un haz interrumpido/libre solo se incluye en la evaluación de datos ulterior si se constata en la cantidad ajustada de ciclos de medición el mismo estado del haz. Leuze electronic CML 720i...
  • Página 40 La profundidad de evaluación se puede configurar a través de la respectiva interfaz de bus de Sensor Studio campo (vea capítulo 10 y sigs.), o mediante el software de configuración (vea capítulo 16). Leuze electronic CML 720i...

  • Página 41: Aplicaciones

    Para la cortina óptica de medición existen las siguientes aplicaciones típicas con la correspondiente función de evaluación (vea capítulo 4). Medición de altura Figura 5.1: Medición de altura Último haz interrumpido (LIB)  Función de evaluación: Leuze electronic CML 720i...

  • Página 42: Medición De Objetos

    Aplicaciones Medición de objetos Figura 5.2: Medición de objetos Último haz interrumpido (LIB)  Función de evaluación de altura: Cantidad total de haces interrumpidos (TIB)  Función de evaluación de anchura: Leuze electronic CML 720i...

  • Página 43: Medición De Anchura, Detección De Ubicación

    Medición de anchura, detección de ubicación Cantidad total de haces interrumpidos (TIB)  Función de evaluación para la medición de anchura: Evaluación de haces individuales (beamstream)  Función de evaluación para la detección de ubicación: Primer/Último haz interrumpido (FIB/LIB) Leuze electronic CML 720i...

  • Página 44: Medición De Contornos

    Medición de contornos Figura 5.4: Medición de contornos Evaluación de haces individuales (beamstream)  Función de evaluación: Control de espacios/medición de huecos Figura 5.5: Control de espacios/medición de huecos Evaluación de haces individuales (beamstream)  Función de evaluación: Leuze electronic CML 720i...

  • Página 45: Detección De Agujeros

    área de haces realizando una «corrección por seguimiento» del haz de inicio eligiendo la función de Primer haz interrumpido (FIB) Último haz evaluación , y del haz de fin eligiendo la función de evaluación interrumpido (LIB) Leuze electronic CML 720i...

  • Página 46: Montaje E Instalación

     Las superficies ópticas del emisor y del receptor deben estar enfrentadas en paralelo.  Las conexiones del emisor y del receptor deben estar orientadas en la misma dirección.  Asegure el emisor y el receptor de forma que no puedan girar ni desplazarse. Leuze electronic CML 720i...

  • Página 47: Definición De Las Direcciones Del Movimiento

    (vea capítulo 8). Definición de las direcciones del movimiento A continuación se utilizan los siguientes términos para los movimientos de alineación de la cortina óptica de medición en torno a uno de sus haces individuales: Leuze electronic CML 720i...

  • Página 48: Fijación Mediante Tuercas Correderas

     Sujete el emisor y el receptor mediante la ranura en T lateral con tornillos M6 a la máquina o la instalación. El desplazamiento en dirección de la ranura es posible; en cambio, no se puede girar, volcar ni cabecear. Figura 6.3: Montaje mediante tuercas correderas Leuze electronic CML 720i...

  • Página 49: Fijación Mediante Soporte Giratorio

    AVISO ¡Evite reflejos en la mesa de la máquina!  Asegúrese de que se evitan de forma segura los reflejos en la mesa de la máquina y en el entorno. Leuze electronic CML 720i...

  • Página 50: Fijación Mediante Soportes Orientables

    óptica de la siguiente manera: • Desplazamiento en dirección de la ranura • Giro en +/- 8° sobre el eje longitudinal Los soportes orientables BT-SSD (vea figura 20.6) están provistos adicionalmente de una amortiguación de vibraciones. Leuze electronic CML 720i...

  • Página 51: Conexión Eléctrica

    Puede medir las corrientes de fuga con un amperímetro de pinzas. AVISO ¡Conexiones por cable en estrella!  Preste atención a una conexión en estrella de los equipos. Así evitará las interferencias recíprocas de los distintos consumidores. Con ello evitará bucles de los cables. Leuze electronic CML 720i...
  • Página 52  Fije el blindaje en el armario de distribución plano en la FE (vea figura 7.2). Utilice bornes especiales para conectar el blindaje (p. ej.: Wago, Weidmüller…). Figura 7.2: Colocación del blindaje de cables en el armario de distribución Leuze electronic CML 720i...

  • Página 53: Longitudes De Los Cables Apantallados

    Máx. longitud de cable Blindaje PWR IN/Digital IO, IO-Link, analógica 20 m Necesario PWR IN/Digital IO (cable de conexión en Y y 20 m Necesario cable de sincronización) Cable de sincronización IO-Link / analógico X2/X3 20 m Necesario Leuze electronic CML 720i...

  • Página 54: Cables De Conexión E Interconexión

    Interfaz de sincronización (en todos los tipos de control) emisor De 5 polos Entradas/salidas digitales en X1 En el ajuste de fábrica, la entrada/salida IO 1 (pin 2) tiene asignada la función Teach-In y la entrada/salida IO 2 (pin 5) la función Trigger-In. Leuze electronic CML 720i...

  • Página 55: Conexión Eléctrica - Cml 700I Con Interfaz Io-Link/Analógica

     Enlace la conexión X1 con el cable de conexión a la alimentación de tensión y al control. 7.5.1 Asignación de pines X1 – CML 700i con interfaz IO-Link Conector M12 de 8 polos (con codificación A) para la conexión a PWR IN/Digital IO e interfaz IO-Link. Leuze electronic CML 720i...

  • Página 56: Asignación De Pines X1 - Cml 700I Con Interfaz Analógica

    Asignación de pines X1 – CML 700i con interfaz analógica X1 – Lógica y Power en el receptor VIN: Tensión de alimentación +24 V CC IO 1: Entrada/salida (configurable) Ajuste de fábrica: entrada Teach GND: Masa (0 V) C/Q: Comunicación IO-Link Leuze electronic CML 720i...

  • Página 57: Asignación De Pines X2/X3 - Cml 700I Con Interfaz Io-Link/Analógica

    Conexión X2/X3 – CML 700i con interfaz IO-Link/analógica Tabla 7.4: Asignación de pines X2/X3 – CML 700i con interfaz IO-Link/analógica X2/X3 - emisor o receptor SHD: Tierra funcional, blindaje VIN: Tensión de alimentación +24 V CC Leuze electronic CML 720i...

  • Página 58: Conexión Eléctrica - Cml 700I Con Interfaz Canopen, Profibus Y Rs 485 Modbus

     Enlace la conexión X1 con el cable de interconexión en Y, que con su extremo más corto conduce a la alimentación de tensión o la interfaz del software de configuración y con el extremo más largo a la conexión X3 del emisor. Leuze electronic CML 720i...

  • Página 59: Asignación De Pines - Cml 700I Con Interfaz Canopen, Profibus Y Rs 485 Modbus

    Conector M12 de 5 polos (con codificación A) en el extremo más corto del cable de interconexión en Y para la conexión a PWR IN/Digital IO. PWR IN/Digital IO Conector M12 (5 polos, con codificación A) Figura 7.11: Conexión X1 – PWR IN/Digital IO Leuze electronic CML 720i...

  • Página 60: Asignación De Pines X2 - Cml 700I Con Interfaz Canopen

    Asignación de pines X2 – CML 700i con interfaz PROFIBUS o RS 485 Modbus Hembrilla M12 de 5 polos (con codificación B) en un equipo con interfaz PROFIBUS o RS 485 Modbus para la conexión a BUS IN/BUS OUT. Leuze electronic CML 720i...

  • Página 61: Conexión Eléctrica - Cml 700I Con Interfaz Profinet

    ¡Puesta a tierra de la cortina óptica!  Conecte a tierra la cortina óptica antes de establecer una conexión eléctrica o una alimentación de tensión (vea capítulo «Puesta a tierra de la carcasa de la cortina óptica»). Leuze electronic CML 720i...

  • Página 62: Asignación De Pines - Cml 700I Con Interfaz Profinet

    Conector M12 de 8 polos (con codificación A) para la conexión a PWR IN/Digital IO y emisor. Conector M12 (8 polos, con codificación A) Conector M12 (5 polos, con codificación A) Figura 7.15: Conexión X1/X3 - CML 700i con interfaz PROFINET Leuze electronic CML 720i...
  • Página 63 La asignación de pines en el extremo largo del cable de interconexión en Y para la sincronización del emisor y del receptor en equipos con interfaz PROFINET es la misma que para la interfaz IO-Link/ analógica (vea capítulo 7.5.3). Leuze electronic CML 720i...

  • Página 64: Asignación De Pines X2 - Cml 700I Con Interfaz Profinet

    TDO+: Transmit Data + RDO+: Receive Data + TDO-: Transmit Data - RDO-: Receive Data - Cables de conexión: vea tabla 21.25. Suministro eléctrico En relación con los datos para el suministro eléctrico, vea tabla 20.6. Leuze electronic CML 720i...

  • Página 65: Puesta En Marcha - Configuración Básica

    Afloje los tornillos sólo hasta el punto en que los equipos aún puedan moverse.  Gire o desplace el emisor y el receptor hasta que se alcance la posición óptima y las indicaciones de barras muestren el valor máximo para la alineación. Leuze electronic CML 720i...
  • Página 66 Desde el modo de proceso se puede cambiar a través del menú al modo de alineación.  Seleccione Display > Modo de trabajo > Alineación. La clasificación de la configuración en el menú del panel de servicio del receptor es la siguiente: Leuze electronic CML 720i...

  • Página 67: Aprendizaje De Las Condiciones Ambientales (Teach)

    Teach a través de interfaz de bus de campo (IO-Link, vea capítulo 10; CANopen, vea capítulo 11; Profibus, vea capítulo 12; RS 485 Modbus, vea capítulo 14). Sensor Studio Teach a través de software de configuración (vea capítulo 16). Leuze electronic CML 720i...

  • Página 68: Teach A Través Del Panel De Servicio Del Receptor

    (vea capítulo 17). Teach Power-Up Al aplicar la tensión de trabajo, la función «Teach Power-Up» realiza un proceso de Teach. La clasificación de la configuración en el menú del panel de servicio del receptor es la siguiente: Leuze electronic CML 720i...

  • Página 69: Teach A Través De Una Señal De Control

     Envíe a través del control una señal de Teach (para los datos ver vea capítulo «Entrada Teach (Teach In)») a la entrada Teach para poner en marcha un Teach. En la indicación del display del panel de servicio del receptor se muestra Espere... Leuze electronic CML 720i...

  • Página 70: Comprobar La Alineación

    Los niveles de sensibilidad (p. ej. reserva de funcionamiento elevada para la operación estable, reserva de funcionamiento media y reserva de funcionamiento baja) están configurados de fábrica con «reserva de funcionamiento elevada para la operación estable». La configuración «reserva de funcionamiento baja» permite la detección de objetos semitransparentes. Leuze electronic CML 720i...

  • Página 71: Configuraciones Avanzadas En El Menú Del Panel De Servicio Del Receptor

    Nivel 0 Nivel 1 Nivel 2 Descripción IOs digitales Lógica ES PNP positivo NPN negativo IO Pin 2 Función IO Entrada de disparo Teach In Salida de área Salida de aviso Salida de disparo Inversión Normal Invertido Leuze electronic CML 720i...
  • Página 72 Haz de inicio (introducir valor) Haz de fin (introducir valor)  Seleccione IOs digitales > IO Logic > PNP positivo.  Seleccione IOs digitales > IO Pin 2 > Función IO > Entrada de disparo. Leuze electronic CML 720i...

  • Página 73: Inversión Del Comportamiento De La Conmutación (De Conmutación Claridad/Oscuridad)

    IO Logic PNP positivo NPN negativo IO Pin 2 Función IO Entrada de disparo Teach In Salida de área Salida de aviso Salida de disparo Inversión Normal Invertido Reprogra- Ejecutar Salir mar altura Lógica de zona Leuze electronic CML 720i...

  • Página 74: Determinar La Profundidad De Evaluación

    15 minutos para impedir que los LEDs dañen la pan- talla. Para la configuración del valor de Unid. tiempo (s) se pueden especificar hasta 240 segundos. Los valores que superen 240 (hasta 299) no se aceptan y deben introducirse de nuevo. Leuze electronic CML 720i...

  • Página 75: Cambio Del Idioma

    La clasificación de la configuración en el menú del panel de servicio del receptor es la siguiente: Nivel 0 Nivel 1 Nivel 2 Descripción Información Nombre pro- CML 720i ducto ID de producto Número de artículo del receptor (p. ej. 50119835) Número de Número de serie del receptor (p. ej. 01436000288) serie Tx.Emisor-ID...
  • Página 76 Puesta en marcha - Configuración básica Nivel 0 Nivel 1 Nivel 2 Descripción Ajustes Comando Teach Restablecer Ajuste de fábrica  Seleccione Ajustes > Comando > Ajuste de fábrica. Leuze electronic CML 720i...

  • Página 77: Puesta En Marcha - Salida Analógica

    Sensor Studio Configuración de la salida analógica mediante el software de configuración La configuración de la salida analógica abarca los siguientes pasos en el software de configuración Sensor Studio (vea capítulo 16). Leuze electronic CML 720i...

  • Página 78: Comportamiento De La Salida Analógica

    Esto provoca, si hay pocos haces, un transcurso irre- gular de la característica. A través del panel de servicio del receptor se pueden definir los haces utilizados para la medición libremente. También es posible limitar la medición sólo a un conjunto parcial de haces. Leuze electronic CML 720i...
  • Página 79 El tiempo de ascenso de la salida analógica del 0% al 100% puede durar hasta 2 ms. Con el fin de que el dispositivo de control no evalúe el valor analógico de un flanco ascendente, configure el dispositivo de control para que un valor no sea captado como válido hasta que permanezca invariable durante un tiempo determinado. Leuze electronic CML 720i...

  • Página 80: Puesta En Marcha - Interfaz Io-Link

    La tasa binaria y la longitud PD quedan configuradas. Sensor Studio Más pasos de configuración se pueden efectuar a través del software de configuración (vea capítulo 16). El modo de proceso se configura mediante el módulo maestro de IO-Link del software específico del control. Leuze electronic CML 720i...

  • Página 81: Determinar Las Configuraciones Mediante El Módulo Maestro De Io-Link Del Software

    Configuraciones generales (vea página 85) Grupo 5 Ajustes avanzados (vea página 85) Grupo 6 Ajustes de datos de proceso (vea página 86) Grupo 7 Ajustes de conexión en cascada/disparo (vea página 87) Grupo 8 Ajustes de blanking (vea página 87) Leuze electronic CML 720i...

  • Página 82: Nombre De Grupo

    7: No hay conexión con el emisor 8: Suciedad 9: Reprogramación necesaria 10: Medición inactiva. El equipo • se reconfigura • inicia (de nuevo) • espera el primer impulso de disparo • ha sido parado manualmente 11: Frecuencia de disparo excesiva Leuze electronic CML 720i...
  • Página 83 Sub- Tipo de datos Acceso Rango de Default Explicación Index valores Nombre del fabricante string Leuze electronic GmbH + Co. KG 32 Octets Texto del fabricante string Leuze electronic - the sensor people 64 Octets Nombre producto string Denominación de tipo del receptor...
  • Página 84 1: 19,2 kbit/s = 8) 2: 45,45 kbit/s 3: 93,75 kbit/s 4: 187,5 kbit/s 5: 500 kbit/s 6: 1500 kbit/s 7: 3000 kbit/s Dirección de bus 2 (Bit- unsigned 8 1 … 126 Offset = 8) Leuze electronic CML 720i...

  • Página 85: Configuraciones Generales (Grupo 4)

    Offset Tiempo de retención en ms. = 0) Bloqueo de teclas y dis- unsigned 8 0 … 1 Bloquear los elementos de uso del equipo. play 0: Liberado 1: Bloqueado Leuze electronic CML 720i...
  • Página 86 208: Estado de conmutación de las áreas 16 … 1 209: Estado de conmutación de las áreas 32 … 17 210: Estado de conmutación de las salidas asigna- das a las áreas 212: Información de estado CML 700i Leuze electronic CML 720i...

  • Página 87: Ajustes De Conexión En Cascada/Disparo (Grupo 7)

    El autoblanking solo debe activarse en la puesta en marcha de la CML 700i, para ocultar objetos perturbadores. En el modo de proceso debe estar desactivado el autoblanking. Para obtener información más detallada vea capítulo 15.4. Leuze electronic CML 720i...
  • Página 88 16 1 … 1774 blanking 2 (Bit- Offset = 112) Haz de fin del área de unsigned 16 1 … 1774 blanking 2 (Bit- Offset = 96) .......... Leuze electronic CML 720i...
  • Página 89 Nivel de conmutación de unsigned 8 0 … 1 0: Transistor, NPN las entradas/salidas 1: Transistor, PNP Configuración pin 2 Digital IO Pin 2 Settings record 32 bit, acceso ais- lado a Sub- Index no es posible Leuze electronic CML 720i...
  • Página 90 1: Retardo de conexión Offset 2: Retardo de desconexión = 48) 3: Prolongación de impulso 4: Supresión de impulsos Constante de tiempo unsigned 8 0 … 65.000 Unidad: ms para la función seleccio- (Bit- nada Offset = 32) Leuze electronic CML 720i...

  • Página 91: Ajustes De Equipo Analógico (Grupo 12)

    En este grupo se pueden ajustar a través de diferentes parámetros las configuraciones de equipo analógico, tales como la configuración del nivel de salida analógico y cómo se selecciona la función de evaluación que asume la salida analógica. Leuze electronic CML 720i...
  • Página 92 Evaluación de los haces unsigned 8 0 … 1 0: Enlace O en el área (Bit- 1: Enlace Y Offset = 8) Cantidad de áreas unsigned 8 1 … 32 (distribución equidis- (Bit- tante) Offset = 0) Leuze electronic CML 720i...
  • Página 93 área adopte un 1 o acceso ais- 0 lógico. En la exploración de haces diagonales o lado a Sub- cruzados deben especificarse los números de los Index no es haces lógicos. posible Leuze electronic CML 720i...

  • Página 94: Funciones De Evaluación (Grupo 15)

    Número de haz lógico del último haz individual no (LNIB) oscurecido. Los números de haz lógicos cambian en los modos de trabajo del haz «Diagonal» o «Cruzado». ¡Téngase en cuenta una posible modificación de la configuración de la dirección de cómputo! Leuze electronic CML 720i...
  • Página 95 16 PD Beamstream array 8 Octets PD Beamstream array 16 Octets PD Beamstream array 32 Octets PD Beamstream array 64 Octets PD Beamstream array 128 Octets PD Beamstream array 222 Octets Máscara Beamstream array 222 Octets Leuze electronic CML 720i...

  • Página 96: Puesta En Marcha - Interfaz Canopen

    • Se han realizado las configuraciones básicas de CANopen: • ID de nodo CANopen se ha seleccionado • Tasa binaria CANopen seleccionada Condiciones específicas: • El archivo EDS específico de CANopen debe estar instalado en el dispositivo de control. Leuze electronic CML 720i...

  • Página 97: Datos De Parámetros/De Proceso En Canopen

     A partir del índice 0x2000 comienzan los parámetros específicos del producto.  Los parámetros específicos de comunicación son automáticamente persistentes.  Para que los parámetros específicos del producto se mantengan después de un Power Down/Up es necesario un comando Save (índice 0x2200). Leuze electronic CML 720i...
  • Página 98 Comandos (vea página 108) Grupo 11 Estado de Teach (vea página 109) Grupo 12 Comprobar la alineación de las cortinas ópticas (vea página 109) Grupo 13 Datos de proceso (vea página 109) Grupo 14 Estado (vea página 112) Leuze electronic CML 720i...
  • Página 99  Ajuste en el TPDO Transmit PDO Mapping Parameter 1 … 28 deseado (objetos 0x1A00 … 0x1A1B) la numOfEntries entrada para el número de los elementos siguientes (Sub-Index 0, ) a 0 y transmítala al equipo. De este modo se borra una asignación existente. Leuze electronic CML 720i...

  • Página 100: Descripción Del Equipo (Grupo 2)

    Cantidad de cascadas ópticas 200B t16U Tiempo del ciclo del equipo [µs] 200B t16U Duración de un ciclo de medición completo (recorrido de medición para una medición) Tiempo mínimo es 1 ms. Leuze electronic CML 720i...

  • Página 101: Configuraciones Generales (Grupo 3)

    Para impedir una interferencia recíproca se pueden operar varias cortinas ópticas conectadas en cascada desde el punto de vista temporal. En este caso, el maestro genera la señal de dis- paro cíclica; los esclavos inician su medición con arreglo a tiempos de retardo ajustados diferen- ciadamente. Leuze electronic CML 720i...
  • Página 102 Valor umbral en umbral Teach porcentual (50% = reserva de funcionamiento 2) Estado de Teach 2400 t08S MAX_T08U Información sobre el último Teach: 00: Teach ok 01: Teach busy 80: Teach error (Bit 8 = Error bit) Leuze electronic CML 720i...
  • Página 103 Haz de inicio del área de blanking 2 2104 t16U MAX_BEAM Haz de inicio del área de blan- king Haz de fin del área de blanking 2 2104 t16U MAX_BEAM Haz de fin del área de blan- king Leuze electronic CML 720i...

  • Página 104: Nivel De Conmutación De Las Entradas/Salidas (Grupo 8)

    0: Inactivo Función de salida 1: Salida (área 1 … 32) 2: Salida de aviso 3: Salida de disparo Pin 2: 2151 t08U 0: Inactivo Función de entrada 1: Entrada de disparo 2: Entrada de Teach Leuze electronic CML 720i...
  • Página 105 4: Supresión de impulsos Tiempo de retardo para la función seleccio- 2156 t16U MAX_T16U 0 0 … 65535 ms nada Asignación área 32 … 1 2156 t32U MAX_T32U 0 Máscara de enlace O de las salidas Leuze electronic CML 720i...
  • Página 106 Haz de inicio del área 2171 t16U FFFE 1 … 1774 65534: Primer haz interrum- pido (FIB) 65533: Primer haz ininterrum- pido (FNIB) 65532: Último haz interrum- pido (LIB) 65531: Último haz ininterrum- pido (LNIB) Leuze electronic CML 720i...
  • Página 107 Configuración área 21 2184 Configuración área 22 2185 Configuración área 23 2186 Configuración área 24 2187 Configuración área 25 2188 Configuración área 26 2189 Configuración área 27 218A Configuración área 28 218B Configuración área 29 218C Leuze electronic CML 720i...
  • Página 108 área … . con el índice 2170 … 218F. __________________________ 0: Resultado de área activo si hay un haz interrumpido (AND) 1: Resultado de área activo si todos los haces están inte- rrumpidos (O) (bit: 8) Leuze electronic CML 720i...
  • Página 109 1 … 16 Salida de área HiWord 240E t16U Valor lógico de las áreas 17 … 32 Estado de las entradas/salidas digitales 240F t16U Representación de las salidas de hardware, las cuales están mapeadas en áreas Leuze electronic CML 720i...
  • Página 110 Bit 12 … 13: reservado; Bit 14: 1 = evento (se ajusta cuando cambia el estado) El origen/la causa del evento se puede consultar en Index 2162. Bit 15: 1 = resultado de medición válido disponible Leuze electronic CML 720i...
  • Página 111 (0x2912). Índice para acceso de bloque 2912 t16U 1774 Determina el primer haz (para los datos ampliados de los haces) lógico para la evaluación de datos ampliados de los haces. Leuze electronic CML 720i...
  • Página 112 • espera el primer impulso de disparo • ha sido parado manual- mente 11: Señal de disparo con fre- cuencia excesiva Error Field 2600 t16U Solo para el diagnóstico interno Error Field 2601 t16U Solo para el diagnóstico interno Leuze electronic CML 720i...

  • Página 113: Puesta En Marcha - Interfaz Profibus

    • Se ha ejecutado la configuración básica (vea capítulo 8). • Se han realizado las configuraciones básicas de PROFIBUS: • Direc. esclavo seleccionada • Tasa binaria seleccionada Condiciones específicas: • El archivo GSD específico de PROFIBUS debe estar instalado en el dispositivo de control. Leuze electronic CML 720i...

  • Página 114: Datos De Parámetros/De Proceso En Profibus

    1 «Funciones de evaluación (16 bit)».  Los controladores lógicos programables ponen a disposición a veces un «módulo universal». Este módulo sirve solo para fines de control y no debe activarse para la CML 700i. Leuze electronic CML 720i...

  • Página 115: 12.3.2 Parámetros De Configuración O Datos De Proceso

    1 y el byte 2. En ambos casos, el comando se activa en el equipo incrementando el valor de datos. Parámetros Dir. Tipo de datos Rango de valo- Default Explicación Rel. Módulo de control de sensor Trigger = byte 1 Teach = byte 2 Leuze electronic CML 720i...
  • Página 116 Tipo de datos Rango de valo- Default Explicación Rel. Número de la cascada óptica Unsigned32 1 … 110 Número de haz multiplicado por 16 a partir del que se transmitirán los datos de beamstream. Valor inicial: 1+(i-1)*16 Leuze electronic CML 720i...
  • Página 117 Lectura de los estados de los haces de todos los haces individuales disponibles. El objeto trans- mite los 1024 haces lógicos a partir de la cascada óptica configurada. Se transmite un bit por cada haz interrumpido o ininterrumpido. Leuze electronic CML 720i...

  • Página 118: Leer Parámetros Del Equipo (Módulo 10)

    La función básica depende del control utilizado, no debiendo darla por supuesto antes de efec- tuar tests al respecto. Leuze electronic CML 720i...

  • Página 119: Ajustes Generales (Módulo 11)

    1: Inversa ( → interfaz) Smoothing Unsigned8 1 … 255 Smoothing: Haces interrumpidos inferiores a i se pasan por alto. Inverted Smoothing Unsigned8 1 … 255 Inverted Smoothing: Haces libres inferiores a i se pasan por alto. Leuze electronic CML 720i...

  • Página 120: Ajustes Avanzados (Módulo 12)

    1: Retardo de conexión 2: Retardo de desconexión 3: Prolongación de impulso 4: Supresión de impulsos Pin 2 - tiempo de retardo Unsigned16 0 … 65535 Afecta a la función elegida del módulo de temporización. Unidad: ms Leuze electronic CML 720i...

  • Página 121: Configuración De Conexión En Cascada (Módulo 15)

    Para impedir una interferencia recíproca se pueden operar varias CML 700i conectadas en cas- cada desde el punto de vista temporal. En este caso, el maestro genera la señal de disparo cíclica; los esclavos inician su medición con arreglo a tiempos de retardo ajustados diferencia- damente. Leuze electronic CML 720i...

  • Página 122: Configuración De Blanking (Módulo 16)

    0 … 4 1: Haces omitidos = valor lógico 0 2: Haces omitidos = valor lógico 1 3: Valor = haz contiguo con el número más bajo 4: Valor = haz contiguo con el número más alto Leuze electronic CML 720i...

  • Página 123: Configuración De Autosplitting (Módulo 17)

    1 … 1774 65534 65534: Primer haz interrumpido (FIB) 65533 65533: Primer haz ininterrumpido (FNIB) 65532 65532: Último haz interrumpido (LIB) 65531 65531: Último haz ininterrumpido (LNIB) Cantidad de haces activos → Unsigned16 0 … 1774 Leuze electronic CML 720i...
  • Página 124 Parámetros Dir. Tipo de datos Rango de valo- Default Explicación Rel. Cantidad de haces activos → Unsigned16 0 … 1774 Mitad teórica del área Unsigned16 0 … 1774 Ancho teórico del área Unsigned16 0 … 1774 Leuze electronic CML 720i...

  • Página 125: Puesta En Marcha - Interfaz Profinet

    • El software específico del control para programar redes PROFINET acopla la dirección IP con un nombre de equipo que puede elegirse libremente, pero que solo existe una vez en cada red. Address Link Label La etiqueta «Address Link Label» es un adhesivo puesto adicionalmente en el equipo. Leuze electronic CML 720i...

  • Página 126: 1Perfil De Comunicación Profinet

    • Intercambio acíclico de datos, esto es, transmisión de informaciones de diferentes tipos: Parámetros para la configuración de los módulos durante el establecimiento de la comunicación Datos I&M (funciones Identification & Maintenance) Lectura de informaciones de diagnóstico Lectura de datos I/O Escritura de datos del equipo Leuze electronic CML 720i...

  • Página 127: 2Conformance Classes

     Prepare el control: Asignar una dirección IP al control Preparar el PLC para la transmisión de datos coherente.  Instale el archivo GSDML para la posterior configuración de la CML 700i. Encontrará el archivo GSDML en: www.leuze.com. Leuze electronic CML 720i...
  • Página 128 En el archivo GSDML se describen todos los datos en los módulos que se requieren para el fun- cionamiento de la CML 720i: datos de entrada y de salida y parámetros del equipo, definición de los bits de control y de estado.

  • Página 129: Datos De Parámetros Y De Proceso Con Profinet

    De esta manera se garantiza que los parámetros de los módulos no seleccionados conten- gan valores estándar. 13.4.2 Resumen de los módulos Los parámetros de configuración o datos de proceso para PROFINET están definidos a través de las siguientes descripciones de módulos. Leuze electronic CML 720i...
  • Página 130 Ajustes generales (vea capítulo 13.4.17) Módulo 31 Ajustes avanzados (vea capítulo 13.4.18) Módulo 32 Configuración de entradas/salidas digitales (vea capítulo 13.4.19) Módulo 33 Ajustes de Teach (vea capítulo 13.4.20) Módulo 34 Configuración de la conexión en cascada (vea capítulo 13.4.21) Leuze electronic CML 720i...

  • Página 131: 3Módulo Dap

    • ID de submódulo: 1 Datos de entrada Dir. Tipo de datos Rango de Default Explicación rel. valores Número de haz USIGN 16 0 … 1774 Número del primer haz no interrumpido Longitud de datos de entrada: 2 Byte coherente Leuze electronic CML 720i...

  • Página 132: 7Último Haz Interrumpido (Módulo 03)

    13.4.11Área de haces 16 a 1 (módulo 07) El módulo permite la evaluación de la información de estado de la CML 700i sobre el área de haces 16 a 1. • ID de módulo: 1007 • ID de submódulo: 1 Leuze electronic CML 720i...

  • Página 133: 12Área De Haces 32 A 17 (Módulo 08)

    Bit 12 … 13: reservado Bit 14: 1: Evento (se ajusta cuando cambia el estado) Bit 15: 1: Resultado de medición válido existente. Longitud de datos de entrada: 2 Byte coherente Leuze electronic CML 720i...

  • Página 134: 15Información Detallada De Estado Cml 700I (Módulo 11)

    Número de la cascada óptica USIGN 8 1 … 110 Número de haz multiplicado por 16 a partir del que se transmitirán los datos de beamstream. Valor inicial: 1+(i-1)*16 Longitud de parámetro: 1 byte Leuze electronic CML 720i...
  • Página 135 Número de la cascada óptica USIGN 8 1 … 96 Número de haz multiplicado por 16 a partir del que se transmitirán los datos de beamstream. Valor inicial: 1+(i-1)*16 Longitud de parámetro: 1 byte Leuze electronic CML 720i...
  • Página 136 Rango de Default Explicación rel. valores Número de la cascada óptica USIGN 8 Número de haz multiplicado por 16 a partir del que se transmitirán los datos de beamstream. Valor inicial: 1+(i-1)*16 Longitud de parámetro: 1 byte Leuze electronic CML 720i...

  • Página 137: 17Ajustes Generales (Módulo 30)

    Tiempo de retención/integración USIGN 16 1 … 65535 Mientras dura el tiempo de integración se acumulan y mantienen todos los valores de medición. Unidad: ms Longitud de datos de parámetros: 4 bytes Leuze electronic CML 720i...

  • Página 138: 19Configuración De Io Digitales (Módulo 32)

    Pin 5 - asignación área 32 … 1 USIGN 32 Bit 0 … 31 La asignación se efectúa enmascarando los bits 0: Área no asig- correspondientes nada 1: Área asig- nada Longitud de datos de parámetros: 16 bytes Leuze electronic CML 720i...

  • Página 139: 20Ajustes De Teach (Módulo 33)

    El autoblanking solo debe activarse en la puesta en marcha de la CML 700i, para ocultar objetos pertur- badores. En el modo de proceso debe estar desactivado el autoblanking. • ID de módulo: 1035 • ID de submódulo: 1 Leuze electronic CML 720i...

  • Página 140: 23Configuración De Autosplitting (Módulo 36)

    Comportamiento lógico del área 0 … 1 0: Enlace lógico O 1: Vínculo lógico AND Cantidad de áreas 0.1 … 0.6 Matriz de bits 1 … 32 Cantidad de áreas en autosplitting Longitud de datos de parámetros: 1 byte Leuze electronic CML 720i...

  • Página 141: 24Ajustes De Área (Módulos 40

    0 … 1774 Cantidad de haces activos OFF USIGN 16 0 … 1774 Mitad teórica del área USIGN 16 0 … 1774 Ancho teórico del área USIGN 16 0 … 1774 Longitud de datos de parámetros: 14 bytes Leuze electronic CML 720i...

  • Página 142: Puesta En Marcha - Interfaz Rs 485 Modbus

    Determinar las configuraciones mediante el módulo de interfaz RS 485 Modbus del software específico del PLC Junto a las configuraciones básicas (vea capítulo 8), la funcionalidad de la CML 700i se configura mediante el PLC con telegramas RS 485 Modbus conforme a la aplicación de medición. Leuze electronic CML 720i...

  • Página 143: Comprobación De Errores

    • Byte 4: Índice (aquí, p. ej., 0x10 proporciona el nombre del fabricante, vea capítulo 14.3) • Bytes 5 … 6: Máxima cantidad/longitud aceptada de los datos de respuesta en palabras (16 bit) • Bytes 7 … 8: Comprobación de errores de 16 bit (Cyclic Redundancy Check, CRC) (vea capítulo 14.2.3) Leuze electronic CML 720i...

  • Página 144: 2Acceso En Escritura Modbus

    • Byte 4: Índice (aquí, p. ej., 0x10 proporciona el nombre del fabricante, vea capítulo 14.3) • Bytes 5 … 6: Máxima longitud de los datos de respuesta en palabras (16 bit) • Bytes 7 … 8: Comprobación de errores de 16 bit (Cyclic Redundancy Check, CRC) (vea capítulo 14.2.3) Leuze electronic CML 720i...

  • Página 145: 3Comprobación De Errores (Cálculo Crc)

    0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, Leuze electronic CML 720i...

  • Página 146: 4Determinar La Configuración Mediante El Software Específico Del Plc

    Las configuraciones específicas del RS 485 Modbus han sido realizadas, transferidas a la CML 700i y la CML 700i está preparada para la operación en el modo de proceso. Leuze electronic CML 720i...

  • Página 147: Datos De Parámetros/Proceso Con Rs 485 Modbus

    1 … 8 1: Reservado 2: Reservado 3: Teach 4: Reboot 5: Reset (reinicio) 6: Guardar ajustes (save) Nota: El procesamiento del comando Save requiere hasta 600 ms. Durante ese tiempo no se aceptan más datos/telegramas. Leuze electronic CML 720i...
  • Página 148 Acceso Rango de Default Explicación (Hex.) valores datos Nombre del fabricante 32 bytes con la string Leuze electronic GmbH + Co. KG (Manufacturer name) cadena de carac- 32 byt teres del fabri- cante Texto del fabricante 64 bytes con la...
  • Página 149 4 bytes con los ajustes generales Modo de trabajo de t08U 0 … 3 Modo de haz haces 0: Exploración de haces paralelos 1: Exploración de haces diagonales 2: Exploración de haces cruzados 3: Matriz de haces Leuze electronic CML 720i...
  • Página 150 Escribir índice 0xC0 El índice 0xC0 debe rellenarse con el valor 0 después del último mapeado deseado de los datos de proceso. La posición del último mapeado de los datos de proceso determina la longitud del telegrama AutoSend. Leuze electronic CML 720i...
  • Página 151 → inicio de la de disparo hasta el inicio de la exploración medición Unidad: µs Ancho de disparo t16U Tiempo de ciclo del t16U 1 … 6500 1 Maestro: duración de un ciclo de disparo maestro Unidad: ms Leuze electronic CML 720i...
  • Página 152 4: Valor lógico = como el haz contiguo con número de haz mayor Haz de inicio del área de t16U 1 … 1774 0 blanking 4 Haz de fin del área de t16U 1 … 1774 0 blanking 4 Leuze electronic CML 720i...
  • Página 153 Además, con este grupo se pueden configurar las entradas/salidas: pin 2, 5 con equipos de bus de campo/analógicos como, p. ej., RS 485 Modbus; pin 2, 5, 6, 7 con equipos IO-Link (vea capítulo 10 «Puesta en marcha – Interfaz IO-Link»). Leuze electronic CML 720i...
  • Página 154 0 … 2 0: Inactivo 1: Entrada de disparo (Trigger-In) 2: Entrada de Teach (Teach-In) Función de salida t08U 0 … 3 0: Inactivo 1: Salida (área 1 … 32) 2: Salida de aviso 3: Salida de disparo Leuze electronic CML 720i...
  • Página 155 8: para Configuración de la evaluación por bloques de áreas de haces (grupo 12) En este grupo se puede mostrar una configuración de área detallada y configurarse un área de haces para la evaluación por bloques. Leuze electronic CML 720i...
  • Página 156 área OFF Mitad teórica del área t16U 0 … 1774 0 Ancho teórico del área t16U 0 … 1774 0 ............Leuze electronic CML 720i...

  • Página 157: Funciones De Evaluación (Grupo 13)

    Número de haz lógico del último haz individual no (LNIB) número del último oscurecido. Los números de haz lógicos cambian haz no interrum- en el modo diagonal o cruzado. ¡Téngase en pido cuenta una posible modificación de la configuración de la dirección de cómputo! Leuze electronic CML 720i...

  • Página 158: Modo Autosend

    La comunicación Autosend solo es factible entre dos nodos, es decir, en una conexión punto a punto entre el maestro (control, PLC) y un esclavo (CML 700i). El PLC debe procesar los datos transmitidos por la CML 700i. Leuze electronic CML 720i...

  • Página 159: 1Conmutación De Rs 485 Modbus Al Modo Autosend

    HEX: 01 05 00 01 FF 00 DD FA Dirección de esclavo 1 Comando Write coil 00 01 Dirección 2 (nivel de aplicación, técnicamente se empieza a contar con cero) 00 00 FF 00 DD FA Suma de control CRC Leuze electronic CML 720i...

  • Página 160: 2Estructura De La Trama De Datos En El Formato Binario

    100 µs y la ventana de tiempo total del byte EOT es de 200 µs. La ventana de tiempo para la recepción de bytes EOT no se cierra hasta que ha finalizado el siguiente ciclo de medición, y si ha transcurrido el tiempo de espera mínimo indicado en la tabla. Leuze electronic CML 720i...
  • Página 161 Puesta en marcha - interfaz RS 485 Modbus Tasa binaria Pausa para el byte EOT Descripción (bit/s) (N * 100 µs) 4.800 Ventana de tiempo para la recepción de bytes EOT 9.600 19.200 38.400 57.600 115.200 921.600 Leuze electronic CML 720i...

  • Página 162: Ejemplos De Configuración

    (64 bit) como se indica a continuación: Beamstream (64 bit) Parámetro Número de La primera cascada óptica (haces 1 … 64) se transmite en el módulo de beamstream (módulo 22) la cascada óptica (64 bit) Leuze electronic CML 720i...

  • Página 163: Configuración De Datos De Proceso Del Beamstream A Través De La Interfaz Rs 485 Modbus

    Normal - de conmutación Invertido - de conmutación claridad (es decir, oscuridad (es decir, claridad oscuridad conmutación con haces conmutación con haces libres) interrumpidos) Haz de inicio del área Valor: Haz de fin del área Valor: Leuze electronic CML 720i...

  • Página 164: 2Configuración De Asignación De Zona/Salida Mediante Interfaz Io-Link

    Index 100, Bit-Offset 64: = 32 Haz de fin del área Index 100, Bit-Offset 48: = 32 Cantidad de haces activos para el área ON Index 100, Bit-Offset 32: = 31 Cantidad de haces activos para el área OFF Leuze electronic CML 720i...

  • Página 165: 3Configuración De Asignación De Área/Salida Mediante Interfaz Canopen

    Pin 2 - asignación área 32 … 1 Parámetro Asignación de bit del área 01 al pin 2 15.2.5 Configuración de asignación de zona/salida mediante interfaz PROFINET  Asigne los haces al pin 2 de salida como se indica a continuación. Leuze electronic CML 720i...

  • Página 166: 6Configuración De Asignación De Zona/Salida A Través De La Interfaz Rs 485 Modbus

    Valor: FIB con posición de banda dinámica o valor de cualquiera deberá ajustarse para el Haz de inicio el valor FIB. posición fijo, si no está predeterminado Si el valor de posición es fijo deberá ajustarse el haz de inicio del área. Leuze electronic CML 720i...

  • Página 167: 1Configuración De La Detección De Agujeros Mediante La Interfaz Io-Link

    Haz de fin del área dinámico: en 65532 (Haz de inicio = LIB) Index 0x2170 sub 05: Cantidad de haces activos para el área ON Index 0x2170 sub 06: Cantidad de haces activos para el área OFF Leuze electronic CML 720i...

  • Página 168: 3Configuración De La Detección De Agujeros Mediante La Interfaz Profibus

    Asignación de bit del área 01 al pin 2 15.3.5 Configuración de la detección de agujeros mediante la interfaz RS 485 Modbus  Asigne para una detección de agujeros en una banda con señalización de un agujero en la salida pin 2. Leuze electronic CML 720i...

  • Página 169: Ejemplo De Configuración - Activar Y Desactivar Áreas De Blanking

    Teach protegidos de fallos de tensión. Ejemplo: Desactivación/Reinicialización de Autoblanking Ajustes de blanking Index 76, Bit-Offset 200: No se admiten áreas de blanking (grupo 8) Index 76, Bit-Offset 192: Configuración automática de áreas de blanking inactiva Leuze electronic CML 720i...

  • Página 170: 3Configuración De Áreas De Blanking Mediante La Interfaz Canopen

    Módulo de control de Cambiar el valor del byte 2 Ejecutar Teach sensor (módulo 0) 15.4.5 Configuración de áreas de blanking mediante la interfaz PROFINET  Efectúe una activación y desactivación de un área de blanking. Leuze electronic CML 720i...

  • Página 171: 6Configuración De Áreas De Blanking Mediante La Interfaz Rs 485 Modbus

    Ejemplo: Smoothing invertido de cuatro haces interrumpidos Inverted Smoothing – se ignoran los Ajustes de smoothing Parámetro Solo a partir de cuatro haces libres, éstos serán teni- haces libres menores que i dos en consideración en la evaluación Leuze electronic CML 720i...

  • Página 172: 2Configuración De Smoothing Mediante La Interfaz Io-Link

    Ajustes generales/smoothing Parámetro 0x47 Smoothing Acceso en escritura: (grupo 4) 01 10 00 47 00 02 04 00 00 01 04 B6 2A Respuesta al acceso en escritura: 01 10 00 47 00 02 F1 DD Leuze electronic CML 720i...

  • Página 173: Ejemplo De Configuración - Conexión En Cascada

    Tipo de función 0: Esclavo (espera la señal de disparo) Tiempo de retardo disparo → escaneo [us] Introducir el tiempo de ciclo de la cortina óptica 1 (LV1)  Configure los ajustes de las IOs digitales (pin 5). Leuze electronic CML 720i...

  • Página 174: 2Configuración De La Conexión En Cascada Mediante La Interfaz Io-Link

    Disposición de varias CML700i en forma de marco para la conexión en cascada con cableado IO-Link Receptor Emisor Cable de interconexión 5 m (vea tabla 21.11) Cable de conexión 5 m (vea tabla 21.3) Cable de interconexión 2 m (vea tabla 21.11) Leuze electronic CML 720i...
  • Página 175 Index 81, Bit-Offset 24 Pin 5 - selección de entrada/salida: entrada (grupo 10) Index 81, Bit-Offset 16 Pin 5 - propiedades de conmutación: de conmutación claridad Index 81, Bit-Offset 08 Pin 5 - función de salida: entrada de disparo Leuze electronic CML 720i...

  • Página 176: 3Configuración De La Conexión En Cascada Mediante La Interfaz Canopen

    Pin 5 - propiedades de conmutación: de conmutación claridad Index 0x2152 Sub 01 Pin 5 - función de salida: salida de disparo Configuración de la cortina óptica 2:  Configure los ajustes de disparo (Triggered, Slave, tiempo de retardo). Leuze electronic CML 720i...
  • Página 177 Pin 5 - selección de entrada/salida = entrada Entradas/salidas (módulo 10) Index 0x2152 Sub 03 Pin 5 - propiedades de conmutación = de conmutación claridad Index 0x2152 Sub 02 Pin 5 - función de entrada = entrada de disparo Leuze electronic CML 720i...

  • Página 178: 4Configuración De Una Conexión En Cascada Mediante Interfaz Profibus

    Pin 5 - Parámetro De conmutación claridad selección de entrada/ salida Pin 5 - función Parámetro Salida de disparo de salida Configuración de la cortina óptica 2:  Configure los ajustes de disparo (Triggered, Slave, tiempo de retardo). Leuze electronic CML 720i...
  • Página 179 Pin 5 - Ajustes IO1 digital (pin 5) Parámetro Entrada selección de entrada/ (módulo 13) salida Pin 5 - propie Parámetro De conmutación claridad dades de conmutación Pin 5 - función Parámetro Entrada de disparo de salida Leuze electronic CML 720i...

  • Página 180: 5Configuración De Una Conexión En Cascada Mediante Interfaz Profinet

    Pin 5 - Parámetro De conmutación claridad selección de entrada/ salida Pin 5 - función Parámetro Salida de disparo de salida Configuración de la cortina óptica 2:  Configure los ajustes de disparo (Triggered, Slave, tiempo de retardo). Leuze electronic CML 720i...
  • Página 181 Pin 5 - Ajustes IO1 digital (pin 5) Parámetro Entrada selección de entrada/ (módulo 32) salida Pin 5 - propie Parámetro De conmutación claridad dades de conmutación Pin 5 - función Parámetro Entrada de disparo de salida Leuze electronic CML 720i...

  • Página 182: 6Configuración De La Conexión En Cascada Mediante La Interfaz Rs 485 Modbus

    01 10 00 49 00 04 08 01 00 10 27 64 00 01 00 42 A2 (grupo 7) Respuesta al acceso en escritura: 01 10 00 49 00 04 10 1C  Configure los ajustes de las IOs digitales (pin 5). Leuze electronic CML 720i...
  • Página 183 Ajustes IOs digitales (pin 5) Parámetro Acceso en escritura: (grupo 10) 01 10 00 51 00 02 04 00 01 00 01 A7 5F Respuesta al acceso en escritura: 01 10 00 51 00 02 10 19 Leuze electronic CML 720i...

  • Página 184: Conexión A Un Pc - Sensor Studio

     Instalar el IO-Link Device DTM con archivo IODD para CML 700i en el marco FDT de 16.1 Requisitos del sistema Sensor Studio Para utilizar el software de configuración necesita un PC o un ordenador portátil con el siguiente equipamiento: Leuze electronic CML 720i...

  • Página 185: Ordenador

     Seleccione un idioma para los textos de la interfaz de usuario en el asistente para la instalación y en el software. Se indican las opciones para la instalación.  Seleccione Leuze electronic Sensor Studio y siga las instrucciones de la pantalla. El asistente para la instalación instala el software y crea un vínculo en el escritorio ( Leuze electronic...

  • Página 186: 2Instalar El Controlador Para El Maestro Usb Io-Link

    USB IO-Link y a la alimentación de red. La alimentación de tensión a través de la interfaz USB del PC solo está permitida para IO-Devices con un consumo de corriente de hasta 40 mA con 24 V. Leuze electronic CML 720i...
  • Página 187 Conecte el maestro USB IO-Link al extremo más corto del cable de conexión en Y (vea figura 16.3). Si el cable de conexión en Y no es suficientemente largo para la conexión del maestro USB IO-Link, utilice para la prolongación un cable de interconexión/sincronización (a pedir por separado, vea tabla 21.4). Leuze electronic CML 720i...

  • Página 188: 5Instalar Dtm E Iodd

     Seleccione la opción de instalación IO-Link Device DTM (User Interface) y siga las instrucciones de la pantalla. El asistente para la instalación instala el DTM y la IO Device Description (IODD) para la cortina óptica. Se instalan DTM y IODD para todos los IO-Link Devices de Leuze electronic disponibles en ese momento. Sensor Studio 16.3...
  • Página 189 Haga clic en el marco FDT de en el botón [parámetros online] ( El maestro USB IO-Link se sincroniza con la cortina óptica conectada, y en el administrador de equipos (DTM) se indican los datos de configuración y de proceso actuales. Leuze electronic CML 720i...

  • Página 190: Descripción Breve Del Software De Configuración Sensor Studio

    En este capítulo encontrará información y explicaciones sobre diferentes opciones de menú y parámetros Sensor Studio de ajuste del software de configuración y del administrador de equipos (DTM) para las cortinas ópticas de medición CML 700i. Leuze electronic CML 720i...

  • Página 191: Identificación Configuración Proceso Diagnóstico

    • Si se muestra el botón [Cargar registro de datos desde el equipo] ( ) en el administrador de Sensor Studio equipos (DTM), en la visualización de se muestra la configuración actual de la cor- tina óptica. Leuze electronic CML 720i...

  • Página 192: Función Proceso

    La representación gráfica capta en cada caso 300 segundos como máximo. Representación beamstream • : Mediante el botón [Mostrar u ocultar el cursor gráfico] ( ) puede ajustar el cursor gráfico en la visualización, p. ej. para evaluar la diferencia cronológica entre dos eventos. Leuze electronic CML 720i...

  • Página 193: Función Diagnóstico

     Guarde en el PC los ajustes de configuración como proyecto de configuración. Más tarde podrá volver a activar el proyecto de configuración mediante Archivo > Abrir o con el asistente Sensor Studio de proyectos de Leuze electronic CML 720i...

  • Página 194: Subsanar Errores

     Analice la causa del error basándose en las siguientes tablas y subsane el error.  En el caso de que no pueda subsanar el error, póngase en contacto con la filial de Leuze electronic competente o con el servicio postventa de Leuze electronic (vea capítulo 19 «Servicio y soporte»).

  • Página 195: Códigos De Error En El Display

    La función «Leuze AutoControl ACON» ha detectado suciedad. RxS 0x0300 Se han modificado parámetros Teach (hay que reprogramar), o hay valores por defecto activos. RxS 0x0FFF CxL se apaga. Los datos de proceso no son válidos. Leuze electronic CML 720i...
  • Página 196 Error de configuración. Contactar con el servicio xy da una nota sobre el tipo de error de la configuración. (vea capítulo 19). Reponer el equipo a los ajustes de fábrica. Comprobar parámetros y relación de los parámetros. Leuze electronic CML 720i...
  • Página 197 RxS 0x3009 Error de hardware, no hay cascada Rx RxS 0x300A Error de hardware, no hay cascada Tx RxS 0x3100 Error en los ajustes de fábrica. A subsanar solo reprogra- RxS 0x3101 mando el firmware del equipo. Leuze electronic CML 720i...

  • Página 198: Cuidados, Mantenimiento Y Eliminación

    La cortina óptica normalmente no requiere mantenimiento por parte del usuario. Las reparaciones de los equipos deben ser realizadas sólo por el fabricante.  Para las reparaciones, diríjase a su representante local de Leuze electronic o al servicio de atención al cliente de Leuze electronic (vea capítulo 19).

  • Página 199: Servicio Y Soporte

    Servicio y soporte Los equipos averiados se reparan rápida y competentemente en nuestro centro de servicio al cliente. Leuze electronic le ofrece un extenso paquete de servicios para minimizar eventuales tiempos de inacti- vidad en las instalaciones. Nuestro centro de servicio al cliente necesita los siguientes datos: •...

  • Página 200: Datos Técnicos

    Tabla 20.4: Longitudes de perfil y de campo de medición para la CML 720i Longitud del campo Longitud del campo Longitud del campo Longitud del campo Longitud del de medición B [mm] de medición B [mm] de medición B [mm]...
  • Página 201 1920 1910 1890 1928 2000 2008 2080 2080 2070 2088 2160 2168 2240 2240 2230 2210 2248 2320 2328 2400 2400 2390 2408 2480 2488 2560 2560 2550 2530 2568 2640 2648 2720 2720 2710 2728 Leuze electronic CML 720i...
  • Página 202 2850 2888 2960 2968 Tabla 20.5: Datos relativos a la respuesta temporal en CML 720i Tiempo de respuesta por haz 30 µs Tiempo de inicialización ≤ 1,5 s a) Tiempo de ciclo = número de haces x 0,03 ms + 0,4 ms. El tiempo de ciclo mínimo es de 1 ms.

  • Página 203: Respuesta Temporal

    La duración, desde la activación del emisor hasta la evaluación en el receptor, se denomina tiempo de respuesta por haz. El tiempo de respuesta por haz es 30 µs en la CML 720i. El tiempo total del ciclo para la evaluación de todos los haces y la transmisión a la interfaz se calcula de...

  • Página 204: Datos Técnicos

    El tiempo del ciclo mínimo es de 1 ms, es decir, incluso con cortinas ópticas muy cortas con pocos haces, el tiempo del ciclo nunca es inferior a 1 ms. Tabla 20.12: Longitudes de perfil y de campo de medición, tiempos de ciclo para CML 720i Longitud del Longitud del...

  • Página 205: Diámetro Mínimo Para Objetos Sin Movimiento

     El espacio entre dos objetos consecutivos debe ser mayor que la longitud mínima del diámetro del objeto. 20.3 Diámetro mínimo para objetos sin movimiento El diámetro mínimo de los objetos que no presentan movimiento se determina mediante la distancia entre haces y el diámetro del sistema óptico. Leuze electronic CML 720i...
  • Página 206 ¡Diámetro mínimo del objeto con el modo de trabajo del haz  En el modo de trabajo del haz «Haces cruzados» el diámetro del objeto se reduce en la zona central a la mitad de la distancia entre haces. Leuze electronic CML 720i...

  • Página 207: Dibujos Acotados

    Equipos con distancia entre haces de 5 mm: Y = 2,5 mm Equipos con distancia entre haces de 10, 20, 40 mm: Y = 5 mm Figura 20.1: CML 700i con salida de conector axial o en la parte posterior Leuze electronic CML 720i...
  • Página 208 Longitud de perfil (vea tabla 20.4) Receptor Emisor Equipos con distancia entre haces de 5 mm: Y = 2,5 mm Equipos con distancia entre haces de 10, 20, 40 mm: Y = 5 mm Figura 20.2: CML 700i con interfaz PROFINET Leuze electronic CML 720i...

  • Página 209: Dibujos Acotados De Los Accesorios

    Datos técnicos 20.5 Dibujos acotados de los accesorios Todas las medidas en mm Figura 20.3: Soporte angular BT-2L 12.1 10.8 Todas las medidas en mm Figura 20.4: Soporte paralelo BT-2Z Leuze electronic CML 720i...
  • Página 210 Ø6,2 Ø18 Ø18 Ø28 Ø28 Todas las medidas en mm Figura 20.5: Soporte giratorio BT-2R1 (en dos vistas del montaje) 26,5 ~26.5 11.3 11,3 Todas las medidas en mm Figura 20.6: Soportes orientables BT-2SSD y BT-2SSD-270 Leuze electronic CML 720i...
  • Página 211 Datos técnicos 20,5 Ø 5,3 (2x) Ø 5,3 (2x) Todas las medidas en mm Figura 20.7: Soportes orientables BT-2SB10/BT-2SB10-S Todas las medidas en mm Figura 20.8: Soporte de sujeción BT-2P40 Leuze electronic CML 720i...

  • Página 212: Indicaciones De Pedido Y Accesorios

    1580 mm, salida de conector axial, interfaz CANopen, conector M12, protección contra explosiones (zonas 2 + 22) CML720i-T05-1920.A/ CML 720i, emisor, distancia entre haces 5 mm, longitud del campo de medición CN-M12 1920 mm, salida de conector axial, interfaz CANopen, conector M12 CML720i-T05-1920.A/...

  • Página 213: Accesorios - Cml 700I Con Interfaz Io-Link/Analógica

    Accesorios – CML 700i con interfaz IO-Link/analógica PWR IN/OUT Receiver (R) = receptor Transmitter (T) = emisor Cable de conexión (hembrilla M12, 8 polos) Cable de sincronización (conector/hembrilla M12, 5 polos) Figura 21.1: Conexión eléctrica – CML 700i con interfaz IO-Link/analógica Leuze electronic CML 720i...

  • Página 214: 1Interfaz Analógica Io-Link (Conexión En El Armario De Distribución: Bornes De Tornillo)

    PUR, final de cable abierto 50106882 K-D M12A-8P-10m-PUR Cable de conexión, hembrilla M12 axial, de 8 polos, longitud 10.000 mm, apantallado, cable PUR, final de cable abierto 429178 CB-M12-8GF Hembrilla M12 axial, de 8 polos, autoconfecciona- Leuze electronic CML 720i...
  • Página 215 Cable de interconexión, conector/hembrilla axial M12, de 5 polos, con codificación A, longitud 10.000 mm, apantallado, PUR 50129783 KDS DN-M12-5A-M12-5A-P3-200 Cable de interconexión, conector/hembrilla axial M12, de 5 polos, con codificación A, longitud 20.000 mm, apantallado, PUR Leuze electronic CML 720i...

  • Página 216: 2Interfaz Io-Link (Conexión Al Maestro Io-Link)

    Cable de interconexión, conector/hembrilla axial M12, de 5 polos, con codificación A, longitud 1.000 mm, apantallado, PUR 50129780 KDS DN-M12-5A-M12-5A-P3-020 Cable de interconexión, conector/hembrilla axial M12, de 5 polos, con codificación A, longitud 2.000 mm, apantallado, PUR Leuze electronic CML 720i...

  • Página 217: Accesorios - Cml 700I Con Interfaz Canopen, Profibus O Rs 485 Modbus

    Cable de conexión (PWR IN/Digital IO), vea tabla 21.8 Cable de interconexión en Y CANopen X2 (BUS IN, BUS OUT), vea tabla 21.9 Resistencia terminal CANopen, vea tabla 21.10 Cable de conexión CANopen, vea tabla 21.11 Figura 21.4: Interfaz CANopen Leuze electronic CML 720i...
  • Página 218 Cable de conexión: longitud 5 m; apantallado; cubierta PUR 678056 CB-M12-10000E-5GF Cable de conexión: longitud 10 m; apantallado; cubierta PUR 678057 CB-M12-15000E-5GF Cable de conexión: longitud 15 m; apantallado; cubierta PUR 678058 CB-M12-25000E-5GF Cable de conexión: longitud 25 m; apantallado; cubierta PUR Leuze electronic CML 720i...
  • Página 219 Cable de interconexión, conector/hembrilla axial M12, de 5 polos, con codificación A, longitud 1.000 mm, apantallado, PUR 50129780 KDS DN-M12-5A-M12-5A-P3-020 Cable de interconexión, conector/hembrilla axial M12, de 5 polos, con codificación A, longitud 2.000 mm, apantallado, PUR Leuze electronic CML 720i...

  • Página 220: 2Interfaz Profibus O Rs 485 Modbus

    Cable de interconexión PROFIBUS/RS 485 Modbus con resistencia terminal, vea tabla 21.17 Cable de interconexión PROFIBUS/RS 485 Modbus (BUS IN); vea tabla 21.15 Cable de interconexión PROFIBUS/RS 485 Modbus (BUS IN); vea tabla 21.16 Figura 21.5: Interfaz PROFIBUS o RS 485 Modbus Leuze electronic CML 720i...
  • Página 221 Cable de conexión: longitud 5 m; apantallado; cubierta PUR 678056 CB-M12-10000E-5GF Cable de conexión: longitud 10 m; apantallado; cubierta PUR 678057 CB-M12-15000E-5GF Cable de conexión: longitud 15 m; apantallado; cubierta PUR 678058 CB-M12-25000E-5GF Cable de conexión: longitud 25 m; apantallado; cubierta PUR Leuze electronic CML 720i...
  • Página 222 5.000 mm; hembrilla M12 axial, de 4 polos, con codificación B 50104099 KB PB-10000-SBA Cable de interconexión, conector M12, de 4 polos, con codificación B; cable PUR apantallado, longi- tud 10.000 mm; hembrilla M12 axial, de 4 polos, con codificación B Leuze electronic CML 720i...
  • Página 223 Denominación del artículo Descripción Caja de conexiones para CML 700i (para la confección de cables de conexión con conexión a la masa) 50038538 KD 02-5-BA Caja de conexiones: hembrilla M12, de 5 polos, con codificación B; autoconfeccionable Leuze electronic CML 720i...

  • Página 224: 3Interfaz Profibus/Rs 485 Modbus (Resistencia Terminal Alternativa)

    M12, de 5 polos, con codificación B (BUS OUT) Resistencia terminal para CML 700i (BUS OUT); vea figura 21.6 50038539 TS 02-4-SA Conector de terminación para interfaces PROFIBUS o RS 485 Modbus (BUS OUT), con resistencia terminal integrada Leuze electronic CML 720i...

  • Página 225: 4Interfaz Profibus/Rs 485 Modbus (Configuración Con El Esclavo Subsiguiente)

    Cable de conexión BUS IN con final abierto (vea tabla 21.23) o cable de conexión BUS IN en RJ-45 (vea tabla 21.24) Cable de conexión PROFINET BUS OUT (BUS IN/BUS OUT), vea tabla 21.25 Figura 21.7: Interfaz PROFINET Leuze electronic CML 720i...
  • Página 226 Cable de conexión: longitud 5 m; apantallado; cubierta PUR 678056 CB-M12-10000E-5GF Cable de conexión: longitud 10 m; apantallado; cubierta PUR 678057 CB-M12-15000E-5GF Cable de conexión: longitud 15 m; apantallado; cubierta PUR 678058 CB-M12-25000E-5GF Cable de conexión: longitud 25 m; apantallado; cubierta PUR Leuze electronic CML 720i...
  • Página 227 Cable de conexión BUS OUT, longitud 5 m 50106901 KB ET-10000-SSA Cable de conexión BUS OUT, longitud 10 m 50106902 KB ET-15000-SSA Cable de conexión BUS OUT, longitud 15 m 50106905 KB ET-30000-SSA Cable de conexión BUS OUT, longitud 30 m Leuze electronic CML 720i...

  • Página 228: Accesorios - Técnica De Fijación

    B; cable PUR, longitud 2.000 mm; conector M12, de 5 polos, con codificación B 50121000 K-DS M12A-8P-4P-5m C-PUR Cable adaptador: hembrilla M12, de 8 polos, con codificación B; cable PUR, longitud 5.000 mm; conector M12, de 5 polos, con codificación B Leuze electronic CML 720i...

  • Página 229: Accesorios - Columnas De Montaje

    Los equipos con salida del conector por el lado trasero se entregan adicionalmente con un cilin- dro y un tornillo. Estas piezas extra se necesitan en el montaje con el soporte giratorio BT-2R1 (vea tabla 21.26. Leuze electronic CML 720i...

  • Página 230: Declaración De Conformidad Ce

    Las cortinas ópticas de medición de la serie CML han sido desarrolladas y fabricadas de acuerdo con las normas y directivas europeas vigentes. El fabricante del producto, Leuze electronic GmbH & Co KG en D-73277 Owen, posee un sistema de control de calidad certificado de acuerdo con ISO 9001.
