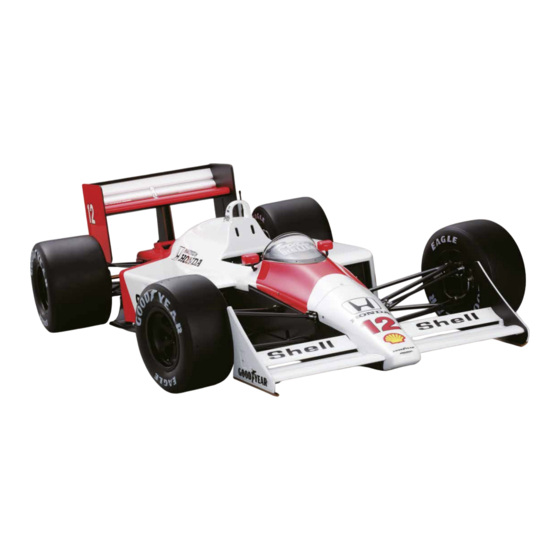

- Página 1 Pack Honda MP4/4 COCHE DE AYRTON SENNA, CAMPEÓN DEL MUNDO EN 1988...
- Página 2 1 5 4 Etapa 39 – Barras de compresión de la suspensión trasera Diseño y producción de la maqueta: Kyosho Corporation Etapa 40 – Montaje de la caja de cambios 3 1 5 8 Etapa 41 – Montaje de la caja de cambios 4 1 62 Editorial and design by Continuo Creative, 39-41 North Road, London N7 9DP.
-
Página 3: Montaje De La Caja De Cambios
McLaren Honda MP4/4 de Ayrton Senna: Guía de montaje Etapa 35 Montaje de la caja de cambios Piezas de esta etapa Caja de cambios (D) Herramientas Juntas homocinéticas internas x 2 Adhesivo instantáneo Destornillador Phillips (núm. 0) Pinzas Palillo de dientes... - Página 4 Mientras sujetas las piezas en su ubicación, dale la Las juntas homocinéticas internas y la caja vuelta al ensamblaje y enrosca un tornillo G en el de cambios, partes izquierda (I) y derecha (D) agujero rodeado con un destornillador. Fíjate bien en la caja de cambios (I) y en una de las juntas homocinéticas internas: la junta tiene tres salientes indicados por las flechas que encajarán en el agujero rodeado de la caja de cambios (ver fotografía ampliada).
- Página 5 McLaren Honda MP4/4 de Ayrton Senna: Guía de montaje Unión de la línea de aceite del motor Introduce la punta recta de la línea de aceite del motor en el agujero rodeado. Con ayuda de un palillo de dientes, aplica una pequeña cantidad de adhesivo instantáneo a la parte...
- Página 6 La caja de cambios y la suspensión trasera Caja de cambios y suspensión trasera La caja de cambios del MP4/4 Las piezas utilizadas en estas etapas aparecen coloreadas de rosa. compone el núcleo de un Parte superior de la tapa del tanque de aceite del motor Unión de la línea de aceite subensamblaje que incluye los de la caja de cambios (1)
- Página 7 McLaren Honda MP4/4 de Ayrton Senna: Guía de montaje Etapa 36 Montaje de la caja de cambios 2 Piezas de esta etapa Parte superior del depósito del amortiguador Interior de la caja de cambios (D) trasero x 2 Herramientas Parte inferior del Parte inferior del Adhesivo plástico...
- Página 8 Unión de los interiores izquierdo y Introduce un tornillo G en cada uno de los cuatro Extrae con cuidado la unión C de la línea de aceite agujeros identificados durante la comprobación y de la caja de cambios. Para ello emplea un cúter con derecho de la caja de cambios apriétalos con el destornillador número 0.
- Página 9 McLaren Honda MP4/4 de Ayrton Senna: Guía de montaje Alinea el ensamblaje derecho de la caja de cambios de la etapa 35 Retira la parte derecha de la caja de cambios y aplica Introduce la punta del tornillo en el agujero con los interiores derechos de la caja de cambios unidos en el adhesivo plástico a las zonas perfiladas de rojo.
- Página 10 Montaje de los depósitos del Aplica ahora adhesivo plástico al borde de la parte superior del depósito. Vuelve a unir las piezas y amortiguador trasero Resultado final sujétalas unidas unos minutos. Comprueba que la parte inferior del La caja de cambios empieza a tomar forma, y ambos depósito del depósitos de los amortiguadores traseros están listos amortiguador...
-
Página 11: Montaje Del Montante Trasero Derecho
McLaren Honda MP4/4 de Ayrton Senna: Guía de montaje Etapa 37 Montaje del montante trasero derecho Piezas de esta etapa Interior del montante trasero (D) Parte central del montante trasero (D) Conducto de freno (D) Herramientas Adhesivo plástico Destornillador Phillips (núm. 00) Destornillador Phillips (núm. - Página 12 Presiona las piezas unidas 2-3 minutos mientras el Dale la vuelta al ensamblaje y empuja el extremo Colocación del eje en el exterior del adhesivo se seca. aplanado del palier en el agujero del centro del eje. montante Comprueba que el eje entre en el exterior del montante trasero: los salientes del eje deben...
- Página 13 McLaren Honda MP4/4 de Ayrton Senna: Guía de montaje Colocación de la parte central e Pegado y unión de las partes del Elimina también parte de la pintura del borde interior de la parte central del montante trasero. interior del montaje montante trasero Aplica adhesivo plástico a la zona del ensamblaje...
- Página 14 Piezas sin usar Aprieta los tres tornillos R en los agujeros indicados con el destornillador número 00. Resultado final Guarda todas las piezas sin usar en un lugar seguro hasta la próxima vez, preferentemente en una bolsa de plástico con autocierre etiquetada Con esto finaliza el ensamblaje del segundo montante claramente con el número de la etapa para futura referencia.
-
Página 15: Montaje Del Trapecio Inferior Trasero
McLaren Honda MP4/4 de Ayrton Senna: Guía de montaje Etapa 38 Montaje del trapecio inferior trasero Piezas de esta etapa Trapecio inferior trasero Herramientas Destornillador Phillips (núm. 0) Destornillador Phillips (núm. 00) Pinzas Cinta de carrocero Soportes de trapecio inferior trasero x 2... - Página 16 Coloca un tornillo R sobre la punta del Repite para unir el soporte de la barra de Unión de los soportes de las barras de destornillador número 00 y utiliza una pequeña tira compresión izquierda con el otro lado del trapecio. compresión y el trapecio inferior trasero de cinta de carrocero para sujetarlo.
- Página 17 McLaren Honda MP4/4 de Ayrton Senna: Guía de montaje Coge uno de los soportes del trapecio inferior Este debería ser el aspecto de tu ensamblaje. trasero con las pinzas, sujetándolo por el lado opuesto al que tiene el agujero roscado (flecha).
- Página 18 Avance Lleva a cabo una comprobación para ver cómo encajará el trapecio montado en esta etapa en la caja La parte trasera del MP4/4 – Un vistazo a los componentes del chasis trasero de cambios. El trapecio inferior trasero se unirá a la caja de cambios mediante los soportes izquierdo y derecho Esta imagen muestra la parte de debajo de la caja del trapecio instalados en esta etapa.
-
Página 19: Barras De Compresión De La Suspensión Trasera
McLaren Honda MP4/4 de Ayrton Senna: Guía de montaje Etapa 39 Barras de compresión de la suspensión trasera Piezas de esta etapa Parte inferior de la Parte superior de la Parte superior de la Parte inferior de la manivela de campana... - Página 20 Ensamblaje de la manivela de campana Identificación de los amortiguadores Encaja los salientes a cada lado de la tapa del amortiguador trasero izquierdo en las muescas indicadas de la parte izquierdo y la barra de compresión traseros izquierdo y derecho inferior de la manivela de campana izquierda.
- Página 21 McLaren Honda MP4/4 de Ayrton Senna: Guía de montaje Retira la cinta de carrocero y asegúrate de que la barra Fija las piezas provisionalmente con cinta de carrocero. Comprueba que el amortiguador puede pivotar de de compresión sigue pudiendo pivotar con libertad.
- Página 22 Resultado final Barras de tracción y barras de compresión Los amortiguadores traseros izquierdo y derecho y las barras de compresión ya se han unido a sus manivelas Los sistemas de suspensión de la mayoría de coches se basan en muelles helicoidales —uno para cada de campana.
-
Página 23: Montaje De La Caja De Cambios
McLaren Honda MP4/4 de Ayrton Senna: Guía de montaje Etapa 40 Montaje de la caja de cambios 3 Piezas de esta etapa Parte superior de la caja Placa de sujeción de la suspensión trasera de cambios (parte delantera) Herramientas Adhesivo plástico Cúter y tapete de corte... - Página 24 Unión del adaptador de la línea de Unión de los pernos (1) y (2) Este debería ser el aspecto de tu ensamblaje. aceite de la caja de cambios a la caja Busca la mazarota de piezas de plástico que de cambios guardaste en la etapa 34.
- Página 25 McLaren Honda MP4/4 de Ayrton Senna: Guía de montaje Dale la vuelta a la parte superior de la caja de Una vez que el adhesivo esté seco (alrededor de un Da unos toquecitos con el adhesivo sobre el saliente cambios y pon un poco de adhesivo en los agujeros minuto), corta el manguito por este punto.
- Página 26 Extiende las piezas como se muestra en la fotografía. Pon un poco de adhesivo sobre el saliente del Ya ha finalizado este paso. extremo del amortiguador izquierdo (flecha roja). Izquierda Derecha Derecha Izquierda Las líneas de puntos amarillos muestran el ángulo de los bordes de los depósitos de los amortiguadores izquierdo y derecho con relación a los salientes indicados por las Empuja el extremo libre de la tira de manguito B de...
- Página 27 McLaren Honda MP4/4 de Ayrton Senna: Guía de montaje Etapa 41 Montaje de la caja de cambios 4 Piezas de esta etapa Panel lateral trasero (I) Herramientas Destornillador Phillips (núm. 00) Adhesivo, cúter y tapete de corte Regla, pinzas y palillo de dientes...
- Página 28 Utiliza las pinzas para colocar la unión de la línea de Aplica ahora un poco de adhesivo sobre el pincho Conexión de la unión de la línea de aceite de la caja de cambios (4) en el agujero. Fíjate de la unión indicado por la flecha. aceite de la caja de cambios (4) y el en la fotografía para orientar la pieza correctamente.
- Página 29 McLaren Honda MP4/4 de Ayrton Senna: Guía de montaje En el extremo de la manivela de campana del Unión de la placa de sujeción de la Dale la vuelta al ensamblaje y repite para fijar el ensamblaje de la suspensión izquierda, coloca el otro lado de la placa de sujeción.
- Página 30 Identifica las partes delantera y trasera de la placa de Dale la vuelta al ensamblaje y aprieta otro Examina el ensamblaje de la caja de cambios desde la parte sujeción (parte delantera) de la suspensión trasera tornillo J en el agujero correspondiente del delantera y utiliza un palillo de dientes para aplicar un poco localizando los cortes rectangulares indicados en la foto.
-
Página 31: Montaje De La Caja De Cambio
McLaren Honda MP4/4 de Ayrton Senna: Guía de montaje Etapa 42 Montaje de la caja de cambio 5 Piezas de esta etapa Panel lateral trasero (D) Herramientas Destornillador Phillips (núm. 0) Destornillador Phillips (núm. 00) Pegamento instantáneo, cinta de carrocero y cúter... - Página 32 Aprieta un tornillo P en la parte de abajo del soporte Repite el proceso para unir la barra de compresión y Montaje del trapecio inferior trasero mientras sujetas la barra de compresión indicada por el el trapecio al otro lado del ensamblaje. en la caja de cambios círculo rojo.
- Página 33 McLaren Honda MP4/4 de Ayrton Senna: Guía de montaje Mientras sujetas las piezas en su ubicación, dale la Aprieta un tornillo J en ambos agujeros rodeados Cuando la posición del soporte sea la correcta, vuelta al ensamblaje y aplica un poco de adhesivo al para fijar las piezas.
