3 Início simples
3.1 O que este capítulo contém
Este capítulo descreve brevemente uma forma simples de iniciar a utilização do RVT bem
como o procedimento para o comissionamento automático do controlador.
3.2 Menu de navegação
Quando o RVT é ligado após o processo de inicialização (onde o logo da ABB é mostrado)
a tela de início é a primeira tela que sera mostrada conforme a
No centro da tela, os 4 ícones (Medições, Configurações, Monitoramento dos bancos e
Comunicações) representam os 4 níveis-raiz do menu.
Na parte inferior da tela, a barra de status mostra quais estágios de capacitores estãoa
tivos, o estado do bloqueio do RVT, avisos, a fonte de controle do RVT (local pela tela
touch screen ou via comunicação),
At the bottom of the screen, the status bar shows the active capacitor steps, RVT Lock
status, warnings, the control source of the RVT(by local touch screen or
communications), demanda de ligar/desligar estágios, modo de operação: A
(automatico), M (manual) e S (ajustes). Significados detalhados dos ícones de estado
podem ser encontrados nas legendas abaixo.
3.2.1 Legendas para os ícones da tela touch screen
Ativo (fechado) saídas (saídas inativas não são realçadas)
...
14 Início simples ç Controlador de fator de potência RVT

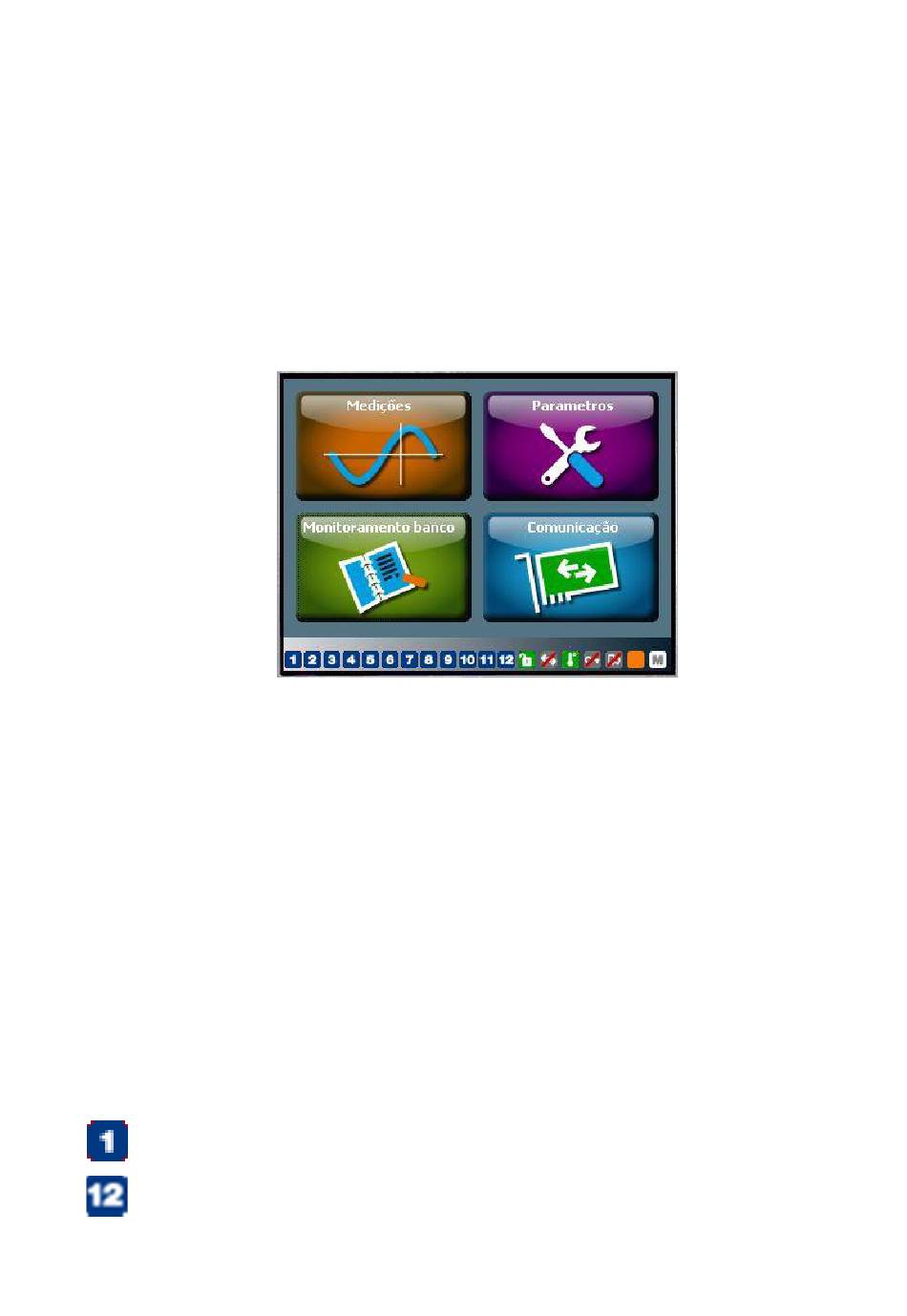

Figura 12: Tela inicial do RVT
Figura 12.
