Instalación eléctrica
5
Opción S11B de PROFIsafe
Cableados admisibles

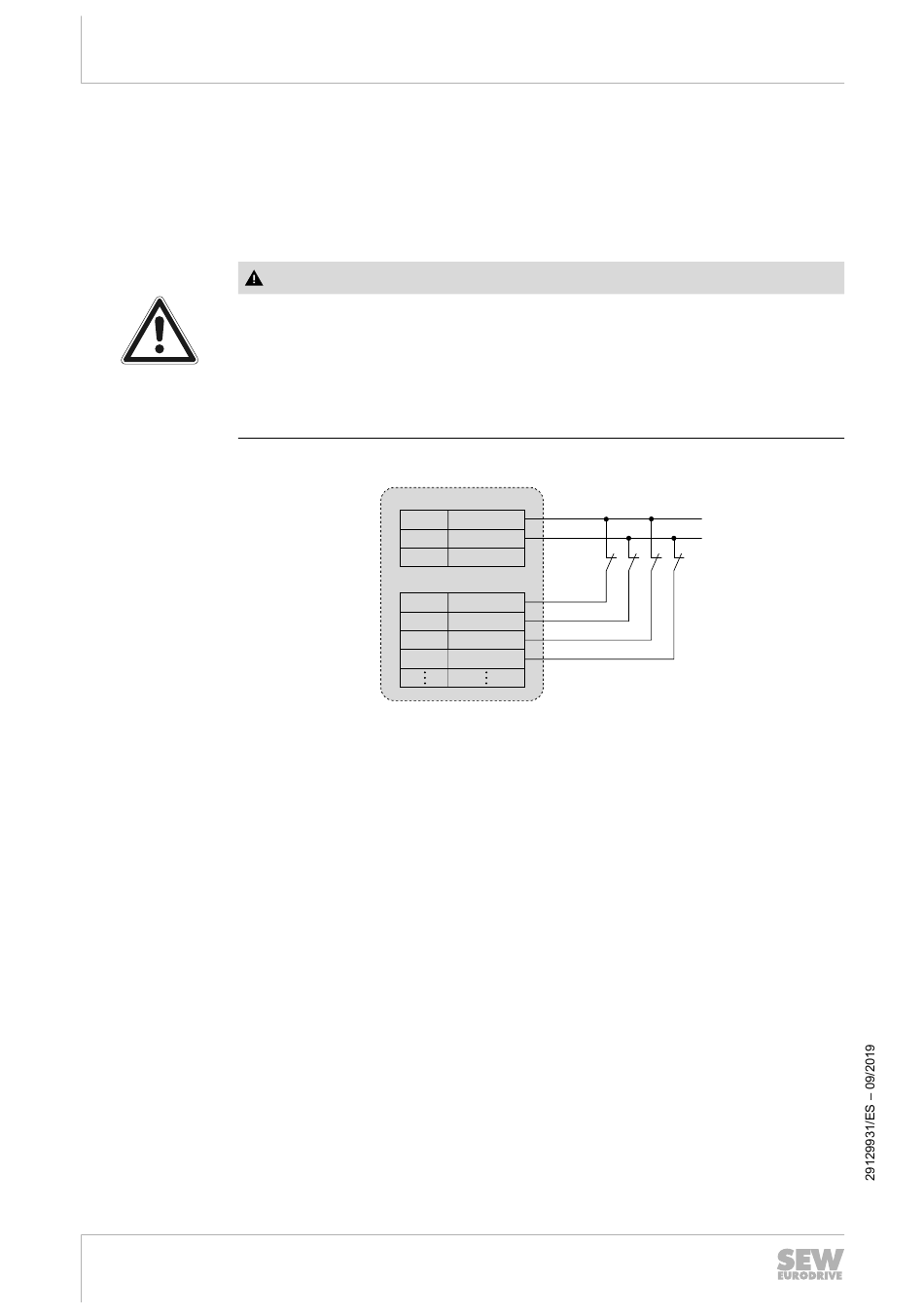

a) Sensores, conexión de un canal
28
Manual – Seguridad funcional / opción S11B de PROFIsafe
Para aplicaciones de seguridad solo son admisibles los cableados siguientes:
Son posibles 4 sensores de un solo canal como máximo.
¡ADVERTENCIA!
Peligro por una desconexión no segura del accionamiento
seguridad S11B de PROFIsafe no puede detectar un cortocircuito entre la alimenta-
ción de sensor F‑SS. y una entrada binaria segura F-DI. correspondiente (puentea-
do del sensor).
Lesiones graves o fatales.
• Evite mediante un correcto tendido eléctrico un cortocircuito de tal tipo.
Opción S11B de PROFIsafe
X45
21 - 22
23 - 25
31 - 35
X45
Con ayuda de ensayos y controles internos se detectan los siguientes fallos:
• Cortocircuito a la tensión de alimentación de +24 V
• Conexión errónea entre 2 señales de entrada que son alimentadas desde una ali-
mentación de sensor F-SS. diferente
• La rotura de cable o el cortocircuito con el potencial de referencia se evalúa como
señal "0" (ningún estado de error)
Cuando el sistema detecta un fallo, cambia al estado seguro. Todas las variables de
seguridad de proceso (F-DI, F-DO y STO) se ponen al valor "0". Además se produce
una pasivación del módulo de seguridad (véase capítulo "Tabla de fallos de la opción
S11B de PROFIsafe" (→ 2 56)). El LED "F-STATE" indica el estado de fallo (véase
capítulo "LED "F-STATE"" (→ 2 47)).
F-SS0
F-SS1
0V24_O
1 F-DI00
11 F-DI01
2 F-DI02
12 F-DI03
®
MOVIFIT . La opción de
