autorizadas en la documentación del producto o indicadas por el personal de servicio y de asistencia en línea o
telefónica. Los daños causados por reparaciones no autorizadas por Dell no están cubiertos por la garantía. Lea y
siga las instrucciones de seguridad que se envían con el producto.
CAUTION: El conector del módulo de visualización es un conector ZIF (zero insertion force). Asegúrese de que la
pestaña de sujeción del conector se suelte antes de la extracción y de la inserción. La lengüeta de sujeción debe
quedar enganchada después de la inserción.
1. Follow the safety guidelines listed in the Safety instructions section.
2. Follow the procedure listed in the Before working inside your sistema section.
3. Keep the Philips #2 screwdriver ready.
1. Disconnect the display module cable from the control panel board.
2. Remove the control panel.
3. Disconnect the VGA module cable from the VGA module.
4. Remove the screw that secures the VGA module to the chassis.
5. Slide the VGA module out of the chassis.

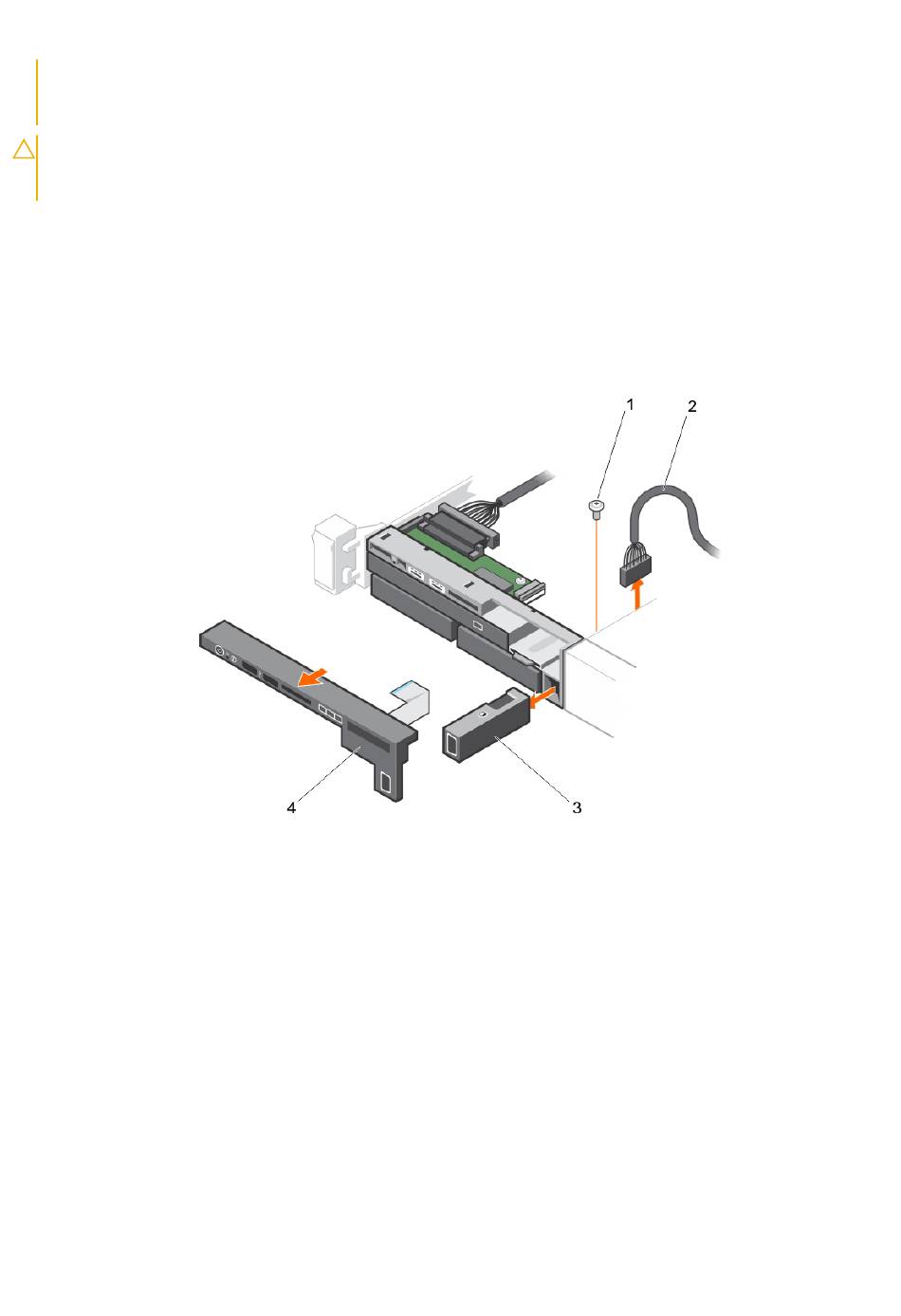

Figure 94. Removing the VGA Module
1. screw
3. VGA module
Related references
Instrucciones de seguridad
Related tasks
Antes de manipular el interior del sistema
Extracción del panel de control: sistema de 10 unidades de disco duro y de 24 unidades de disco duro
Extracción del panel de control: sistema de ocho discos duros
Installing the VGA module
on page 81
on page 82
on page 170
2. VGA module cable
4. control panel
on page 163
Instalación y extracción de los componentes del sistema
on page 166
169
