Montar el paso del cable
Llevar a cabo todas las tareas en el racor con precaución.
3
Utilice sin falta una llave dinamométrica.
El par de apriete de este racor es de 5 Nm.
Retirar el tapón del orificio previsto en el instrumento de evaluación.
t

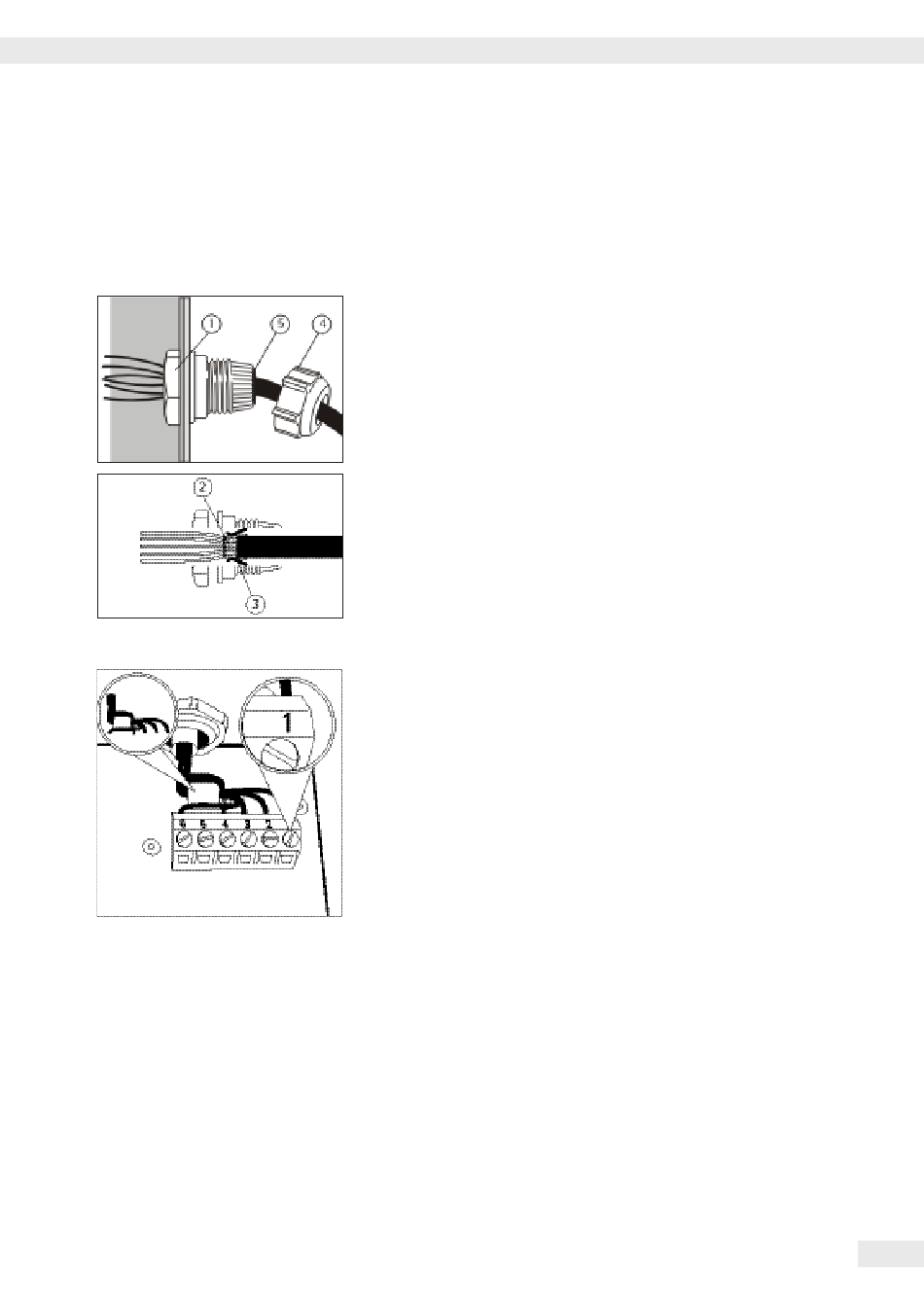

Introducir el racor incluido en el suministro en el orificio y asegurarlo con la
t
contratuerca (1) desde dentro.
Introducir el cable a través del racor hasta que el blindaje (2) haga contacto con
t
los bornes (3). Apretar la tuerca de presión (4) hasta que la junta (5) situada
entre la tuerca y el cable forme un pequeño abultamiento.
Controlar el contacto entre el blindaje y los bornes.
t
Atornillar fijamente los hilos del cable de interfaz a los bornes tal y como se
t
refleja en los planos de asignación de los bornes.
Una vez finalizadas las tareas de montaje, comprobar la protección IP69K;
t
utilizar para ello un manómetro. El servicio técnico de Minebea Intec facilita
información adicional al respecto.
Conectar el cable
Introducir todos los hilos del cable a través del casquillo de ferrita, dar una
t
vuelta por encima del casquillo con todos los hilos y volver a introducirlos por
el casquillo.
Atornillar los hilos fijamente a los bornes.
t
Asignación de las conexiones, ver las siguientes páginas
t
En caso de conexión de un absorbedor de carga de tecnología de 4 conductores
t
(el cable de la plataforma de pesaje que se vaya a conectar dispone únicamente
de 4 conductores), unir los pares de bornes 1 y 2 (EXC+ y SENSE+) así como los
5 y 6 (SENSE- y EXC-) con un puente de alambre.
Conexión de plataformas de pesaje IS a Combics 3
Una plataforma de pesaje IS puede conectarse a PP2.
Características
–
Las plataformas de pesaje IS disponen de un procesamiento de medición propio.
–
Posibilidad de ajuste interno.
–
Los modelos IS...-0CE: disponen de números de homologación propios con
placa en el cable.
–
Son válidas las condiciones tal y como se han descrito en el correspondiente
manual
La asignación de los colores / señales aparece en el
correspondiente manual de instrucciones / hoja de
datos de la plataforma de pesaje. Los conductores sin
asignación deben aislarse correctamente.
Manual de instrucciones de las básculas completas Combics
Puesta en funcionamiento
13
