Puesta en funcionamiento
Pasos a seguir
CAW3S, CAS3 (IP69K)
12
Manual de instrucciones de las básculas completas Combics
Puesta en funcionamiento
1.) Colocar la plataforma de pesaje con el instrumento de evaluación.
2.) Nivelar la plataforma de pesaje.
3.) Conectar los aparatos periféricos, p. ej. impresora en las interfaces COM1
o UNICOM: ver capítulo Interfaces de datos a partir de la página 99.
4.) Conexión a la red eléctrica.
5.) Ejecutar el ajuste: información sobre el ajuste en la página 27, información
sobre la linealización en la página 24.
Conectar los periféricos
o una plataforma de pesaje adicional
La conexión PP1 del instrumento de evaluación Combics sale de fábrica con una de
las plataformas de pesaje analógicas de Minebea Intec CAPP, CAPS o IS.
La conexión de la célula de carga debería ser llevada a cabo por un técnico formado
3
y autorizado por Minebea Intec. En caso de instalación indebida se perderá el
derecho a garantía.
La conexión de aparatos periféricos a las interfaces debería ser llevada a cabo por un
3
técnico formado y autorizado por Minebea Intec. En caso de instalación indebida se
perderá el derecho a garantía.
Extraer el enchufe de red antes de efectuar tareas de conexión.
3
Tender los cables de los periféricos hasta el instrumento de evaluación.
t
Abrir el instrumento de evaluación Combics:
t

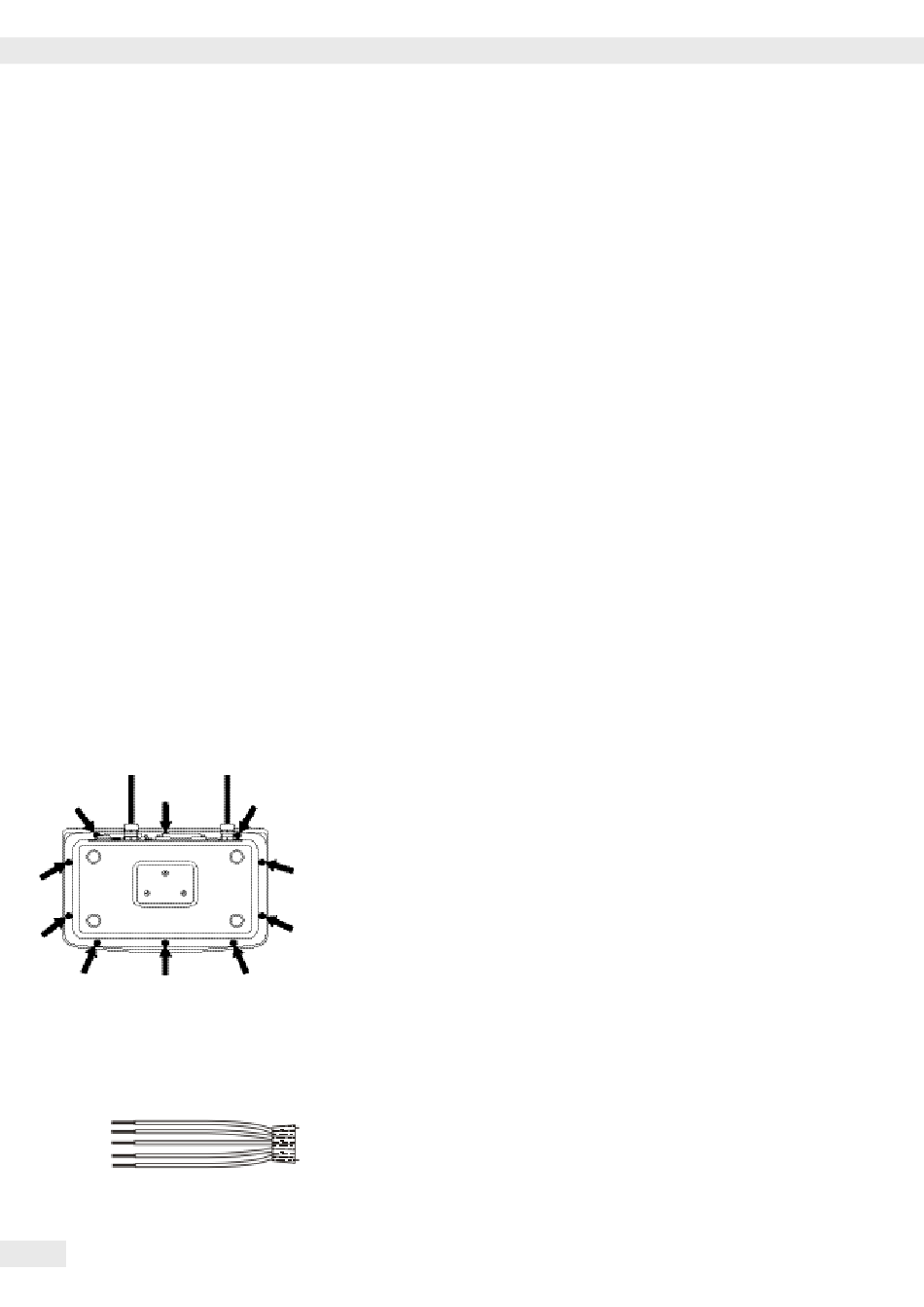

Soltar las diez tuercas de sombrerete de la placa frontal. Retirar la placa frontal.
Montar el cable de conexión y de interfaz
El racor para cables (protección IP69K) está preinstalado en el instrumento de
3
evaluación. Llevar a cabo todas las tareas en el racor con precaución.
Utilice sin falta una llave dinamométrica. El par de apriete de este racor es de 5 Nm.
Preparar el cable
Retirar aprox. 14 cm de aislamiento del extremo del cable.
t
Acortar el blindaje a aprox. 2 cm y tirar de él hacia atrás por encima del
t
aislamiento.
Eliminar aprox. 5 mm de aislante de los hilos del cable de conexión y colocar
t
casquillos finales.
