PS2 COM1 COM2
Plataforma
de pesaje
Interfaz 1
A
LED+pantalla
Teclado

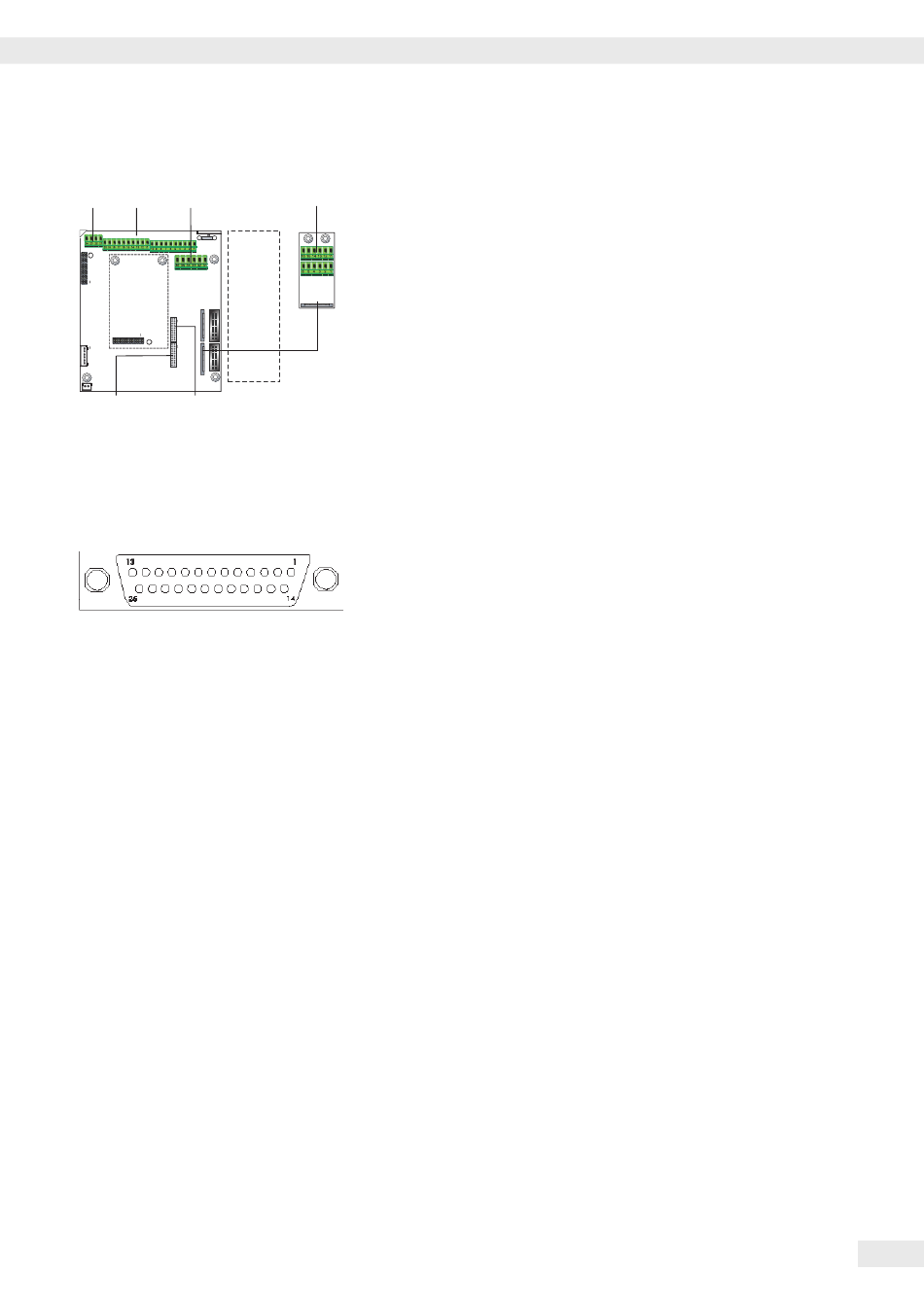

Placa de interfaz RS232/485 para plataforma de pesaje IS
A62/72
(opción A62/A72)
Placas de interfaz A6/7 y A62/72
1
CTS
2
DTR
3
RxD
4
TxD
5
GND
6
Ajustar bloqueo
Teclado
LED + pantalla, A Memoria de justificación
Esquema de asignación de contactos de la interfaz
COM1
Tipo de modelo CAW3P | CASLE-SPC (protección IP44)
Conector hembra COM1:
Conector hembra D-subminiatura DB25S de 25 polos atornillable
Conector de interfaz recomendado:
Conector D-subminiatura DB25S de 25 polos con caperuza protectora y chapa de
protección integradas (Amp tipo 826 985-1C), y tornillos de cierre (Amp tipo
164868-1).
Asignación de pines COM1
Pin 1:
Blindaje
Pin 2:
Salida de datos (TxD)
Pin 3:
Entrada de datos (RxD)
Pin 4:
GNO
Pin 5:
Listo para enviar (CTS)
Pin 6:
Libre
Pin 7:
Masa interna (GND)
Pin 8:
Masa interna (GND)
Pin 9:
Libre
Pin 10:
Libre
Pin 11:
+12 V para impresora
Pin 12:
RES_OUT\
Pin 13:
Switch +5 V
Pin 14:
Masa interna (GND)
Pin 15:
Tecla universal
Pin 16:
Salida de control "menor"
Pin 17:
Salida de control "igual"
Pin 18:
Salida de control "mayor"
Pin 19:
Salida de control "Set"
Pin 20:
Terminal de datos listo (DTR)
Pin 21:
Masa de alimentación (GND)
Pin 22:
Libre
Pin 23:
Libre
Pin 24:
Alimentación +15..0,25V (periféricos)
Pin 25:
+5 V
11 TxD/RxD+
12 TxD/RxD-
13 LINE_OUT
14 LINE_OUT
15 GND
16 GND
