Ventilador; Sustitución Del Ventilador - Husqvarna 536LiL Manual De Taller

5.13.2.2 Para productos con n.º de serie: LiL, LiLX
2015080000-, LiR, LiRX/iRX 201510000-:

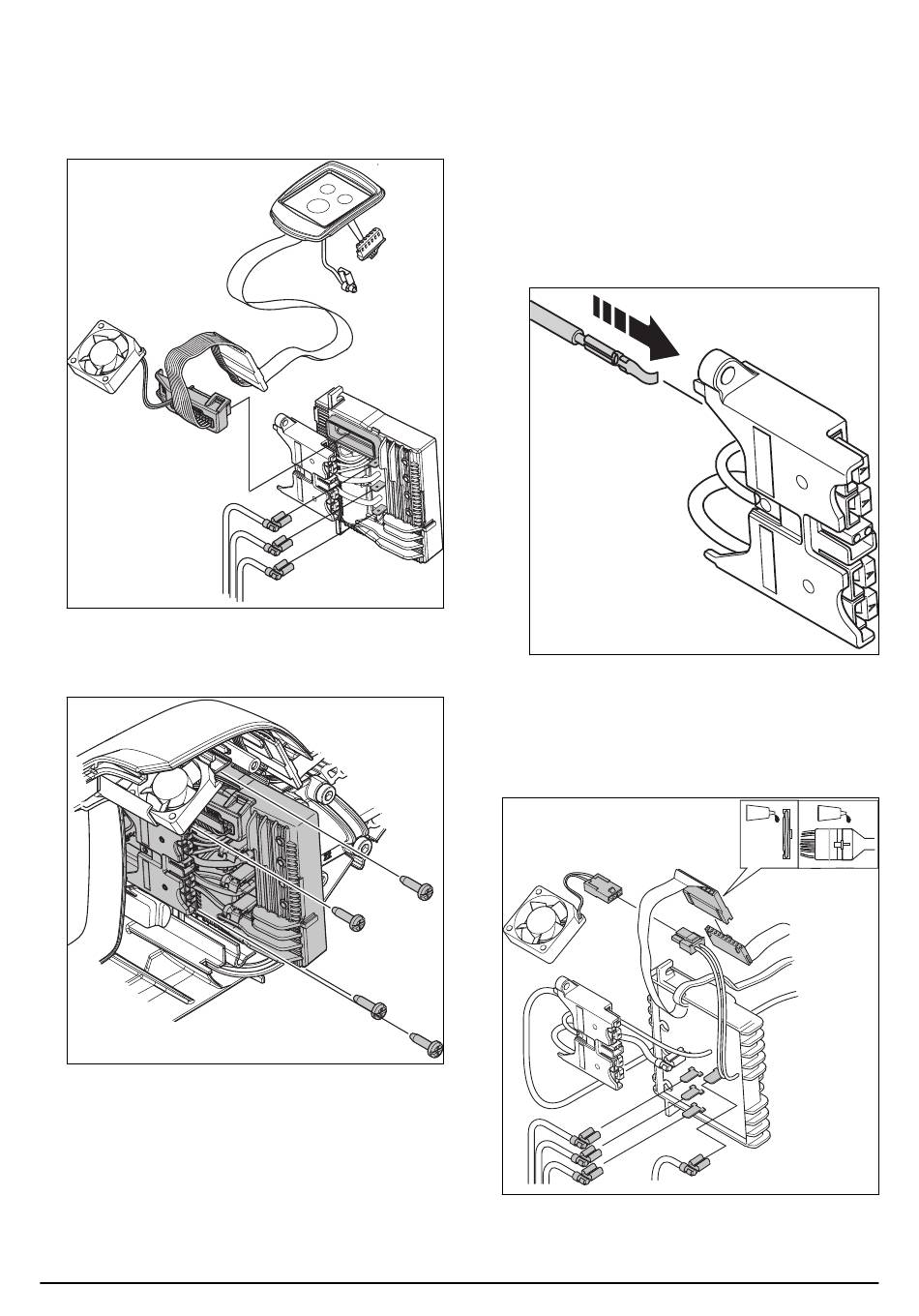

1. Conecte los cables del motor a la unidad de control
en este orden: (A, gris), (B, negro) y (C, rojo).
2. Enchufe el conector (D) a la unidad de control del
teclado, el ventilador y el interruptor principal.
D
3. Coloque todos los componentes en la carcasa de la
batería. Coloque los 2 tornillos en la unidad de
control (G) y los 2 tornillos en el conector de la
batería (H).
4. Monte la carcasa de la batería. Consulte
la carcasa de la batería en la página 37 .
5. Monte la protección antidesgaste debajo de la
carcasa de la batería. Consulte
protección antidesgaste en la página 21 .
6. Monte la empuñadura de mando. Consulte
Empuñadura de mando en la página 37 .
737 - 002 - 25.10.2018
A
B
C
G
H
H
G
Montaje de
Desmontaje de la

5.14 Ventilador

5.14.1 Sustitución del ventilador
5.14.1.1 Para productos con n.º de serie: LiL
-2015080000, LiR -2015100000:
1. Para productos con n.º de serie: LiL -2015080000
a) Conecte el cable rojo del contacto de la batería
al interruptor principal.
2. Para productos con n.º de serie: LiR -2015100000
a) Conecte el cable rojo de los cables de control al
conector de la batería.
3. Conecte los cables del motor a la unidad de control
en este orden: (A, gris), (B, negro) y (C, rojo).
4. Conecte el cable amarillo (D) a la unidad de control.
5. Enchufe el conector (E) al teclado.
6. Enchufe el conector (F) al ventilador.
F
A
B
C
7. Aplique grasa a la superficie de los conectores.
Instrucciones de reparación - 29
E
D
