Назначение
Насос
10
Насос шестренчатого типа,
самовсасывающий. Он должен
присоединяться к двум
трубопроводам через фильтр для
удаления газов. Для соединения
между топливной цистерной и
фильтром для удаления газов
предпочтителен однотрубный
вариант. В насосе имеется входной
фильтр и регулятор давления
топлива.Перед пуском в работу
установите манометр для измерения
давления 4 и разрежения 5.
07/2016 - Art. Nr. 4200 1048 3101A

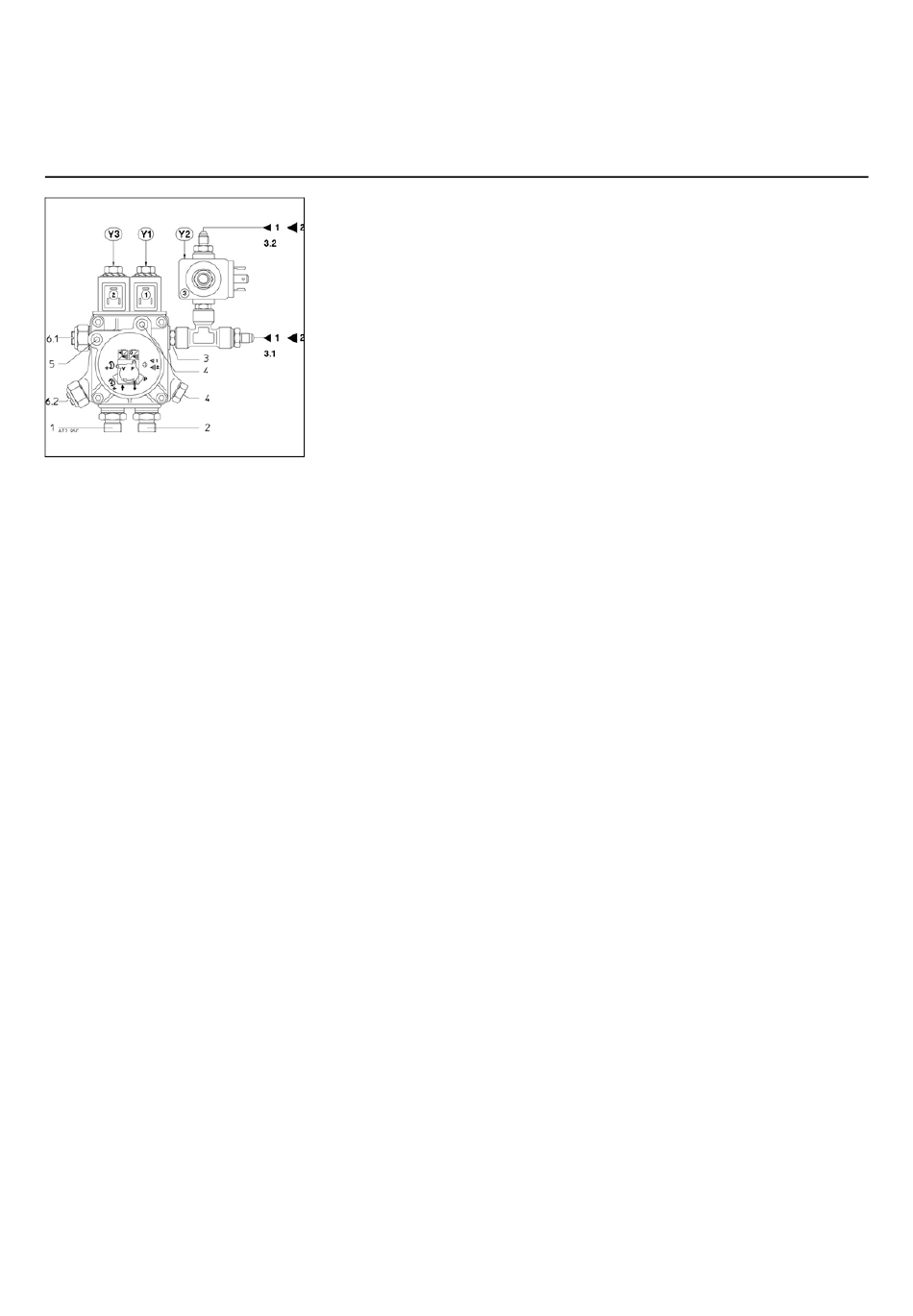

1 Всасывающий штуцер
2 Нагнетательный штуцер
3 Выход давления
3.1 Штуцер шланга в сторону
форсунки 1
3.2 Штуцер шланга в сторону
форсунки 2
4 Точка подключения манометра
5 Точка подключения вакуумметра
6.1 Настройка регулятора 1
6.2 Настройка регулятора 2
Y1 Электромагнитный клапан 1-ой
ступени
Y2 Электромагнитный клапан 2-ой
ступени
Y3 Электромагнитный клапан 3-ей
ступени
G 1/4
G 1/4
M8 x 1
G 1/8
G 1/8
