Çalıştırma

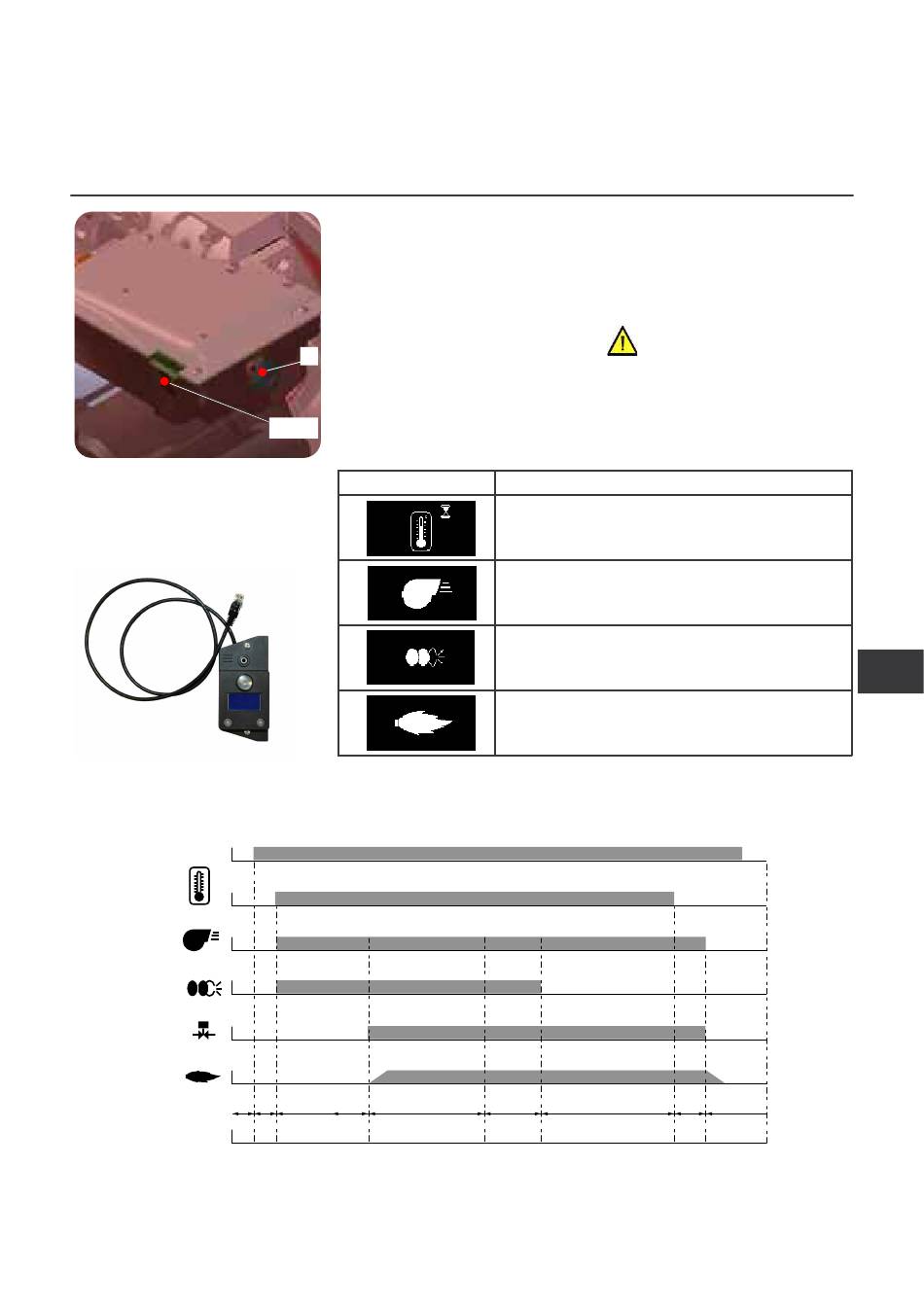

TEH kontrol ve güvenlik programlayıcısı
R - Sıfırlama düğmesi +
Kilitli durum sinyali LED'i.
RJ45 - Bilgisayar bağlantısı
konektörü (diyagnostik,
ayrı olarak sağlanır).
TEH
diyagnostik alet kiti
(birlikte verilmez)
LINE
C
1
-
1 Voltaj yok
2 Güç beslemesi AÇIK, ısı isteği yok.
3 Isı isteği: hat meme tutucusu ısıtması
devrede
4 Ön havalandırma: motor açık,
ateşleme devrede
TEH hafif yağ kontrolü ve güvenlik program-
layıcısı turbo şarjlı hava brülörünü kontrol
eder ve izler. Mikro işlemciyle yönetilen
program sayesinde, şebeke voltajı osila-
syonları veya ortam sıcaklığından bağımsız
olarak oldukça stabil anlar elde edilebilir.
Kontrol ve güvenlik programlayıcısı düşük
voltaj koşullarında güvenli kullanım için
tasarlanmıştır. Şebeke voltajı minimum
R gerekli değerin (170 V) altına düşerse,
kontrol programlayıcısı herhangi bir hata
vermeden devre dışı kalır. Voltaj 178 V
üzerine çıktığında, programlayıcı otomatik
olarak yeniden çalışır.
RJ45
Kilitleme kilit açma
Semboller
2 4 4' 5
5s
- 17s 5s
4' Parazit ışığı kontrolü
5 Brülör çalışıyor: solenoid valfi açılır,
alev ateşleme, güvenlik süresi
6 Alev var, ateşleme sonrası süresi
7 Brülörün çalışması
8 Isı isteği sonu, solenoid valfleri kapanır,
06/2014 - Art. Nr. 4200 1057 7600
Kontrol programlayıcısı şebeke voltajıyla
beslenmesi koşuluyla, kontrol program-
layıcısı R düğmesiyle kilitlenebilir (arıza
moduna geçme) ve kilidi açılabilir (arızayı
giderme).
Kontrol programlayıcısını monte etmeden
veya sökmeden önce, aygıt sıfır
voltajda olmalıdır.
Kontrol programlayıcısı açılmamalı
veya onarılmamalıdır.
Açıklama
Isı isteğini bekleme
Motor açık
Ateşleme devrede
Alev var
6 7
5s - < 1s
brülör durdurulur
9 Hazır
8 9
-
