Verificación De La Rectilinealidad De Las Cuchillas - Toro TimeCutter MX 4275T Manual De Operador

4. Si observa fisuras, desgaste o la formación de
una ranura en esta zona, instale de inmediato
una cuchilla nueva
1. Filo de corte
2. Parte curva

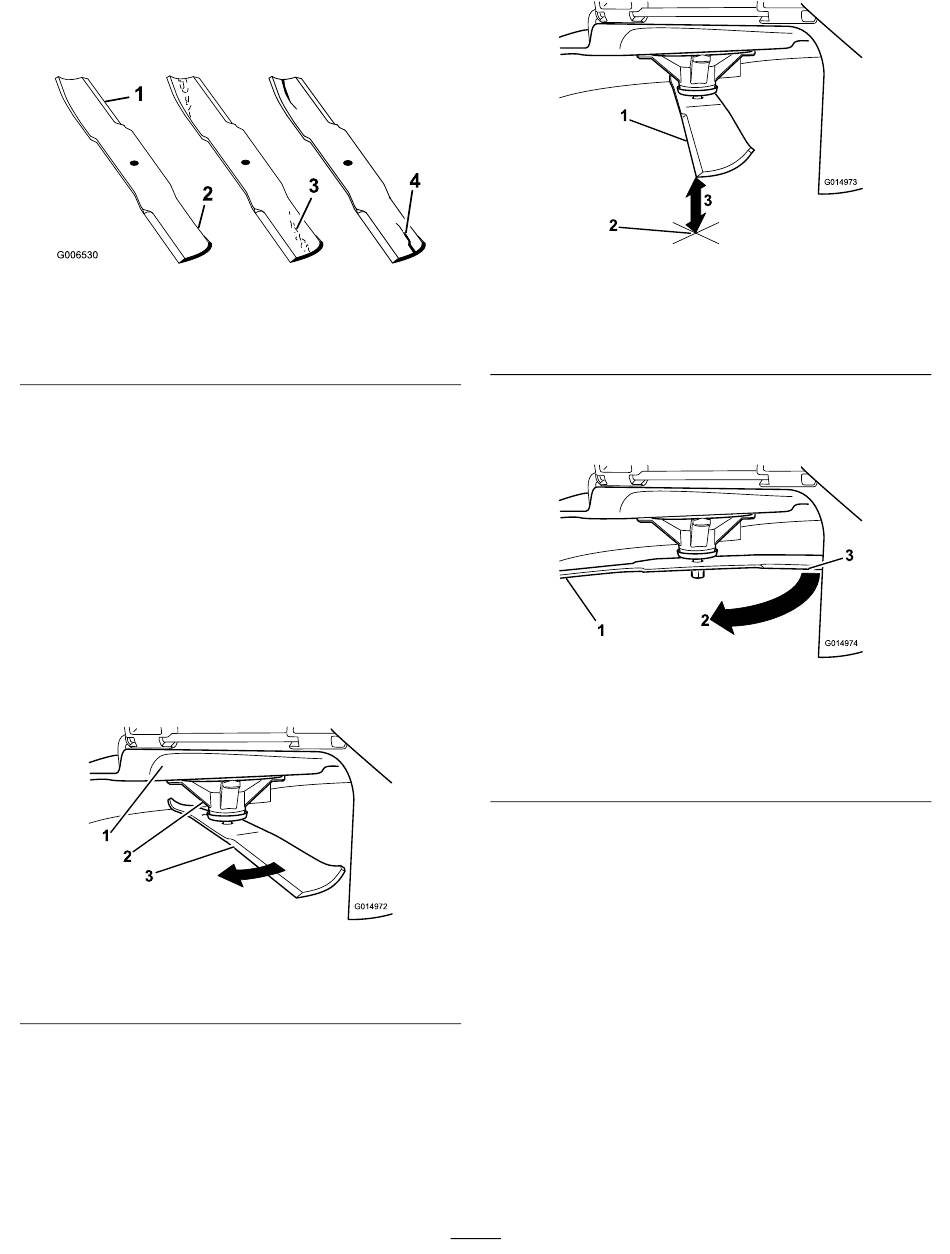

Verificación de la rectilinealidad
de las cuchillas
Nota:
La máquina debe estar sobre una superficie
nivelada para realizar el procedimiento siguiente.
1. Eleve la carcasa del cortacésped a la posición
más alta.
2. Llevando guantes fuertemente acolchados
u otro tipo de protección apropiada para las
manos, gire lentamente la cuchilla hasta una
posición que permita medir la distancia entre el
filo de corte y la superficie nivelada en la que
descansa la máquina
1. Carcasa
2. Alojamiento del eje
3. Mida desde la punta de la cuchilla hasta la
superficie plana
(Figura 56).
Figura 56
3. Formación de
ranura/desgaste
4. Grieta
(Figura 57).
Figura 57
3. Cuchilla
(Figura 58).
g006530
1. Cuchilla (posicionada para la medición)
2. Superficie nivelada
3. Distancia medida entre la cuchilla y la superficie (A)
4. Gire la misma cuchilla 180grados de manera
que el otro extremo esté en la misma posición
(Figura 59).
1. Cuchilla (lado medido anteriormente)
2. Medición (misma posición que antes)
3. Lado opuesto de la cuchilla pasando a la posición de
medición
5. Mida desde la punta de la cuchilla hasta la
superficie plana
Nota:
La diferencia no debe ser superior a
3 mm.
g014972
47
Figura 58
Figura 59
(Figura 60).
g014973
g014974
