Instalación
Alimentación
de carga
1
A la entrega, los relés de control 1 y 2 están configurados N.O.
(normalmente abiertos). A la entrega, los relés de alarma 1 y 2 están
configurados N.C. (normalmente cerrados). Las configuraciones N.O.
y N.C. pueden seleccionarse mediante puentes en las placas
principales de circuitos impresos. Para más detalles, véase
«Verificaciones preliminares» en esta sección del Manual del
usuario. Cada relé SPST tiene un valor nominal de 5 A, 120 Vca y
30 Vcc, 2,5 A 240 Vca. Los fusibles proporcionados por el usuario
deben tener valores nominales consecuentes. Para las salidas de los
relés de estado sólido, véase la figura 2–12.
Véase la Figura 2-14 para Conexiones de las salidas de alarma y dúplex.
Véase las Tabla 2-2 y Tabla 2-3 para obtener información acerca del contacto
Alimentación
de carga CA
1
Si la corriente de carga es menor que el valor nominal mínimo de 20 mA,
puede haber una tensión residual a través de ambos extremos de la
carga, incluso si el relé está desactivado. Para contrarrestar esta situación,
utilice una resistencia ficticia de la manera indicada. La corriente total que
pasa a través de la resistencia y la corriente de carga deben exceder 20 mA.
2
El relé de estado sólido tiene un valor nominal a 1 A a 25ºC., reducido
linealmente a 0,5 A a 55ºC. El cliente debe proporcionar un fusible con un
valor nominal consecuente.
Véase la Figura 2-14 para Conexiones de las salidas de alarma y dúplex.
Véase las Tabla 2-2 y Tabla 2-3 para obtener información acerca del contacto
14 Manual del usuario del Controlador digital universal UDC2300
1
Carga del relé
de control Nº 1
Fusible rápido 5 A
de los relés de control y alarma.

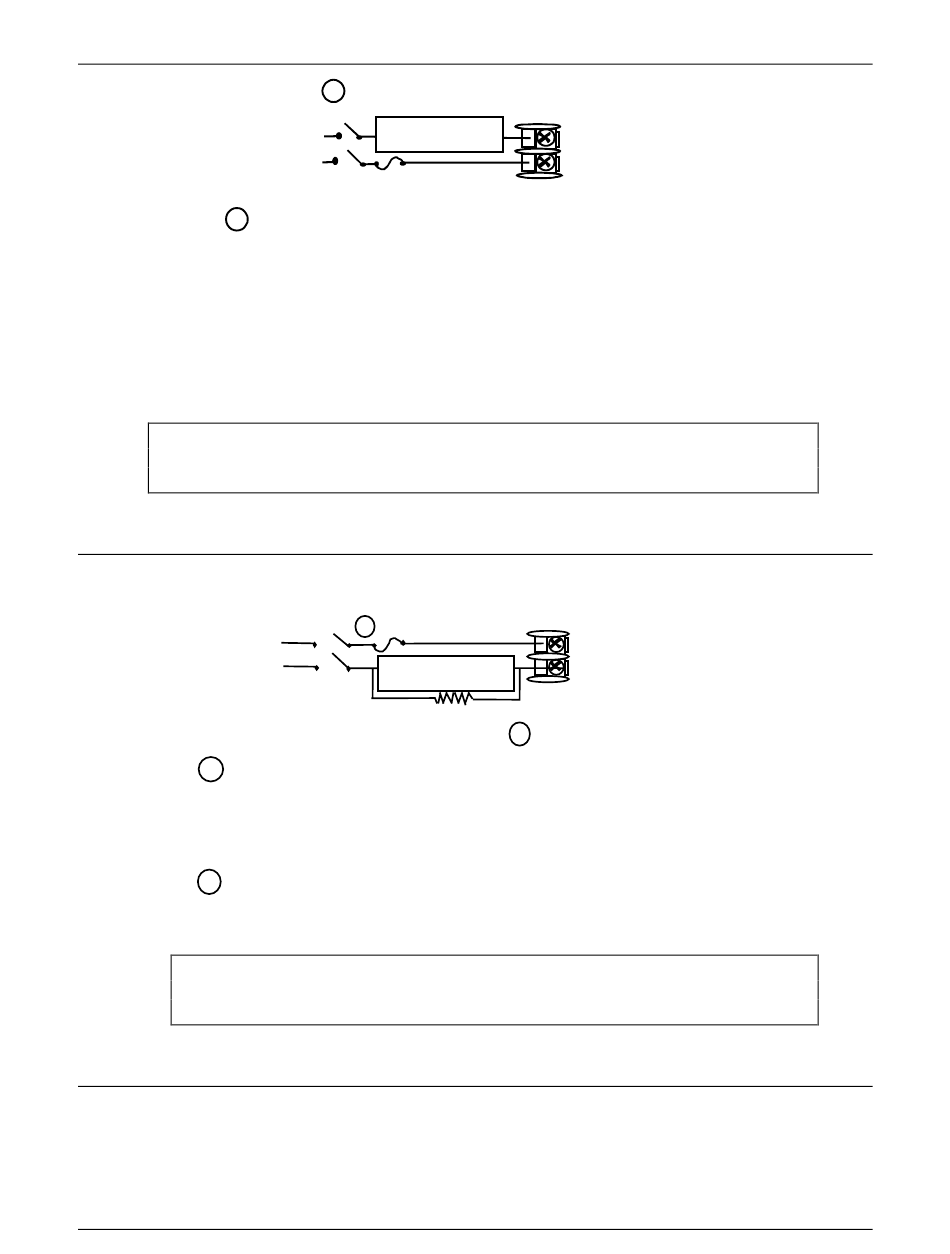

Figura 2-8 Salida del relé electromecánico
Fusible rápido 1
2
A
Relé de control Nº 1
Carga
Resistencia ficticia
de los relés de control y alarma.
Figura 2-9 Salida del relé de estado sólido
SAL1 SAL2/ALM2
5
9
4 10
SAL1 SAL2/ALM2
5
9
4
10
1 24860
24859
