FICHA ELECTRÓNICA
Sonda ambiente NTC
sonda
ambiente
NTC
PUERTA DE SERIE
Sobre la salida de serie RS232 con su correspondiente cable (cod. 640560) es posible hacerse instalar por el CAT (Centro de asis-
tencia técnica) un elemento opcional para el control de los encendidos y apagados como p.ej un termostato ambiente.
La salida serial se encuentra en el interior de la termoestufa en el lado izquierdo.
BATERÍA COMPENSADORA
En la tarjeta electrónica hay una batería compensadora (tipo CR 2032 de 3 Volt).
Su malfuncionamiento (no considerado como defecto del producto, sino como desgaste normal).
Para mayor referencia ponerse en contacto con el distribuidore que ha realizado el primer encendido.

DISPOSITIVOS de SEGURIDAD

• TERMOPAR:
situada en la descarga de humos detecta la temperatura.
Según los parámetros programados controla las fases de encendido, trabajo y apagado.
• PRESOSTATO DIFERENCIAL: 3.0
Situado en la zona de aspiración de humos, interviene cuando detecta problemas de depresión en el circuito de humos (p.ej tubo
de humos obstruído).
• TERMOSTATO DE SEGURIDAD:
Interviene si la temperatura es demasiado elevada dentro de la termoestufa.
Bloquea al carga del pellet provocando el apagado de la termoestufa.
• TERMOSTATO DE SEGURIDAD DEL AGUA:
Interviene si la temperatura del agua en el interior de la termoestufa es demasiado elevada.
Bloquea al carga del pellet provocando el apagado de la termoestufa.
Resetear manualmente a través del botón situado detrás de la termoestufa (ver pág. 26).

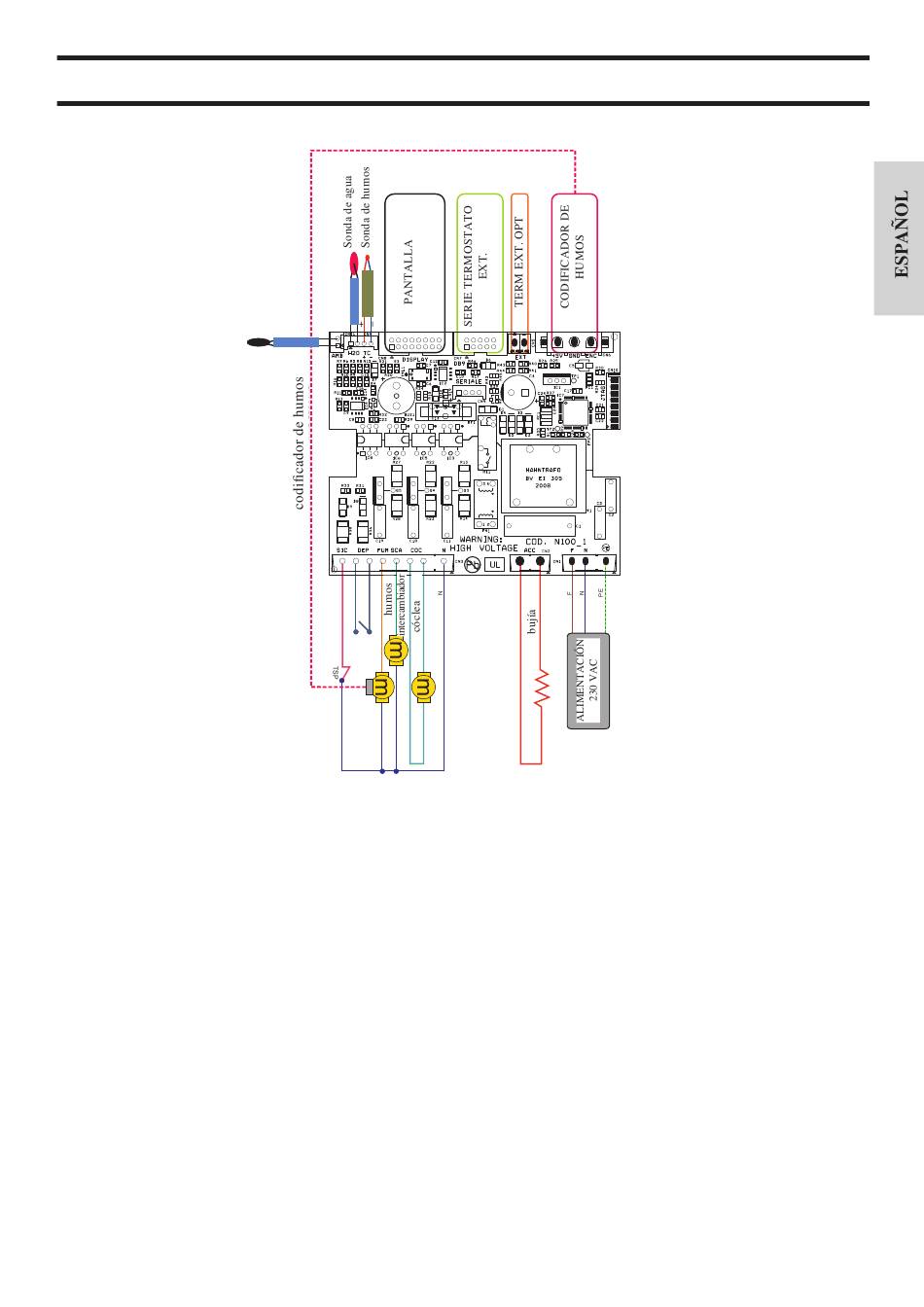

SCHEMA CONNESSIONI
POTENZA STUFE(N100)
APARATOS ELECTRÓNICOS
codificador de humos
DEP
DEP= DEPRESSIMETRO YAMANTAKE
TSP=TERMOSTATO SICUREZZA VANO PELLET
MICHELE R.
ENCODER FUMI
+5V GND ENC
- 27
-
