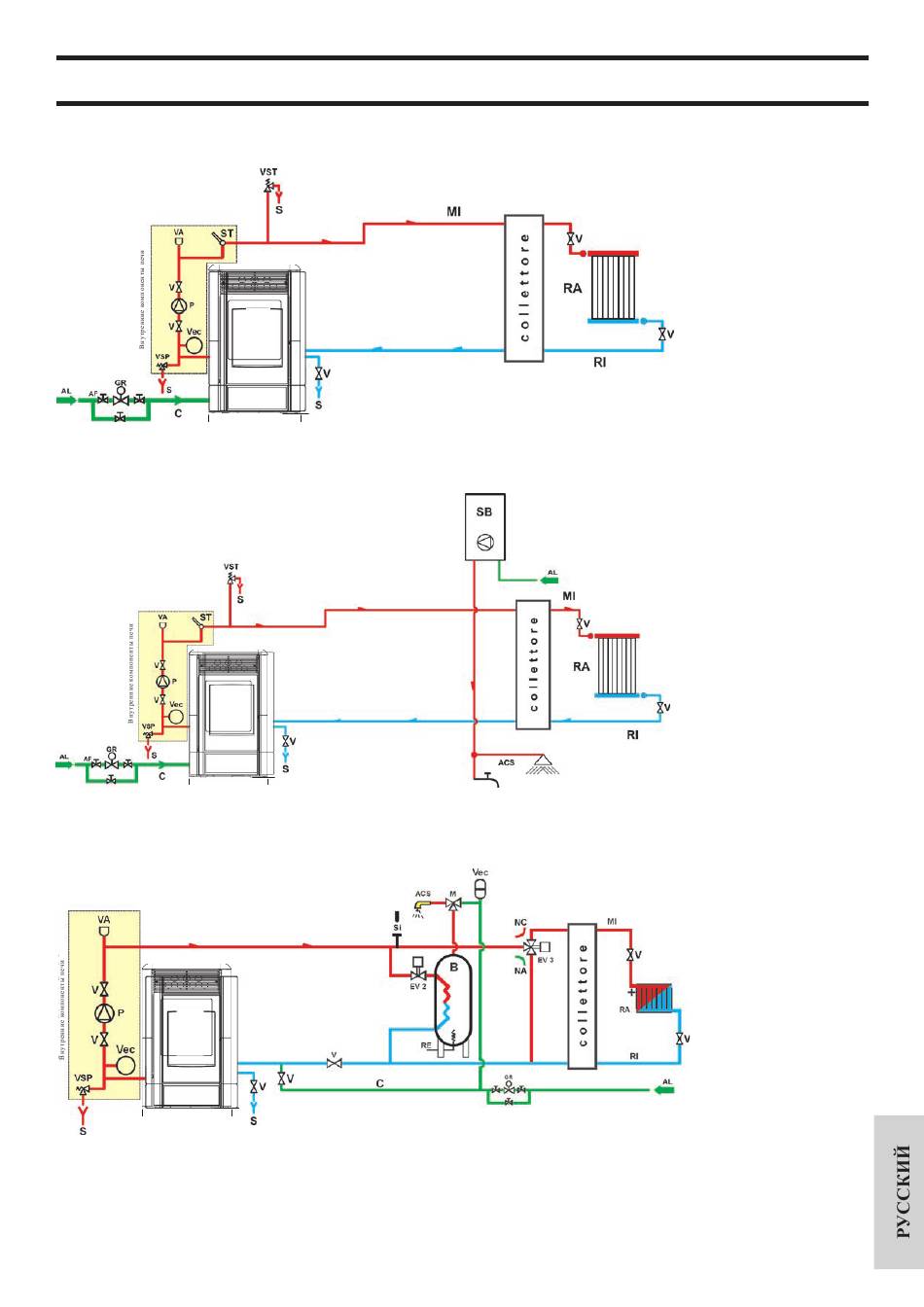

ГИДРАВЛИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Нагревательная система с термопечью в качестве единственного источника тепла.
Данная схема носит номинальный характер, за правильное ее исполнение несет ответственность специалист по гидравлике.
Нагревательная система с термопечью, соединенной с бойлером.
Данная схема носит номинальный характер, за правильное ее исполнение несет ответственность специалист по гидравли-
ке.
TC
Нагревательная система с термопечью в качестве единственного источника тепла с возможностью производства горячей
санитарной воды в бойлере
Данная схема носит номинальный характер, за правильное ее исполнение несет ответственность специалист по гидравлике.
TC
АКСЕССУАРЫ:
На схемах, приводимых на предыдущих страницах, предусматривается использование аксессуаров, доступных по
прайс-листу EDILKAMIN S.p.A..
Кроме этого, доступны также отдельные запасные части (теплообменник, клапаны и пр.); обращаться к региональному дилеру.
TC
- 275
-
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
AF: Холодная вода
AL: Питание гидравлической сети
C:
Загрузка/Долив
GR: Редукционный клапан давления
MI: Подача
P:
Насос (циркуляционный)
RA: Радиаторы
RI: Возврат в систему
S: Выпуск
ST: Температурный датчик
TC: Термопечь
V: Шариковый клапан
VA: Автоматический клапан выпуска
воздуха
Vec: Закрытый расширительный бак
VSP: Предохранительный клапан
VST: Клапан сброса температуры
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
ACS: Горячая санитарная вода
AF: Холодная вода
AL: Питание гидравлической сети
C:
Загрузка/Долив
GR: Редукционный клапан давления
MI: Подача
P: Насос (циркуляционный)
RA: Радиаторы
RI: Возврат в систему
S: Выпуск
SB: Бойлер
ST: Температурный датчик
TC: Термопечь
V:
Шаровой клапан
VA: Автоматический клапан выпуска
воздуха
Vec: Закрытый расширительный бак
VSP: Предохранительный клапан
VST: Клапан сброса температуры
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
ACS: Горячая санитарная вода
AL: Питание гидравлической сети
B:
Бойлер
C: Загрузка/Долив
CE: Электронный блок управления
EV2: 2-ходовый электроклапан
EV3: 3-ходовый электроклапан
NA: Обычно открытый
NC: Обычно закрытый
GR: Редукционный клапан давления
MI: Подача
P: Насос (циркуляционный)
RA: Радиаторы
RI:
Возврат в систему
S: Выпуск
TC: Термопечь
V: Шаровой клапан
Vec: Закрытый расширительный бак
VSP: Предохранительный клапан
