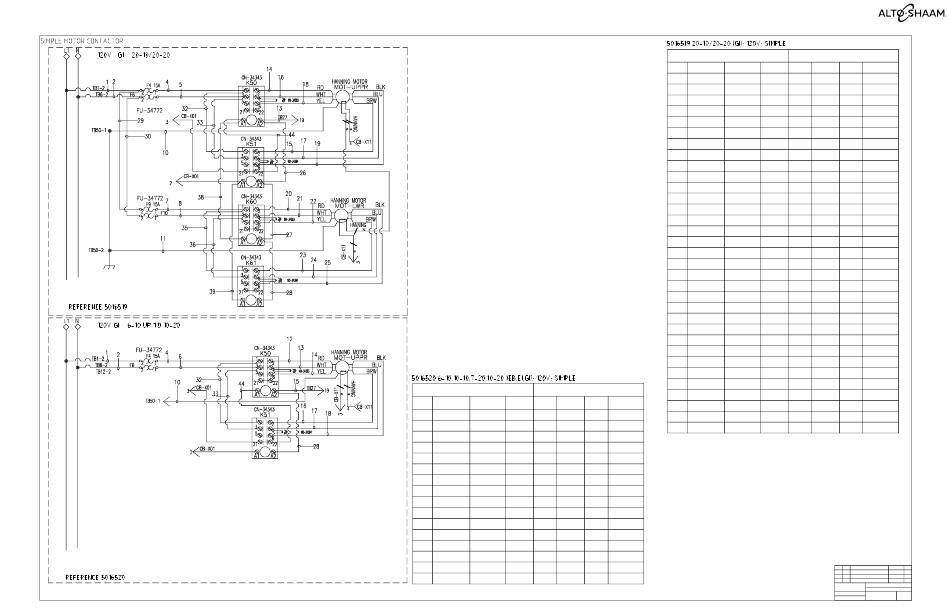

Motor (Simple): 6-10, 10-10, 20-10, 7-20, 10-20, 20-20 1Ph - Alto-Shaam COMBITHERM CT PRoformance Serie Manual De Mantenimiento Técnico

Motor (Simple): 6-10, 10-10, 20-10, 7-20, 10-20, 20-20 1PH

5016520-4W
# WI-STOCK
1 WI-3815
2 WI-3815
4 WI-33478
6 WI-33478
10 WI-33776
12 WI-33478
13 WI-33478
14 WI-33478
15 WI-33777
16 WI-33478
17 WI-33478
18 WI-33478
28 WI-33777
32 WI-33478
33 WI-33478
44 WI-33478
168 • MN-35949 • Rev 05 • 02/17 • Series Combitherm® CT PROformance™ y CT Classic™ Manual Técnico – Diagramas de cableado 77623
T-CONN. FROM T-LOC TO T-LOC L-CONN.
CR-34782 TB1 2 F4 2 CR-34782
CR-34782 TB6 2 F6 2 CR-34782
CR-34783 F4 1 K50 1 CR-34783
CR-34783 F6 1 K50 3 CR-34783
CR-34783 TB50 1 MOTOR GND BARE
CR-34783 K50 2 MOTOR CON CR-34783
CR-34783 K50 MOTOR CON CR-34783
4
CR-34783 K50 6 MOTOR CON CR-34783
CR-34783 K50 A2 TB27 19 CR-34783
CR-34783 K51 2 MOTOR CON CR-34783
CR-34783 K51 4 MOTOR CON CR-34783
CR-34783 K51 6 MOTOR CON CR-34783
CR-34783 K51 A2 K50 A2 CR-34783
CR-34783 K50 1 K51 1 CR-34783
CR-34783 K50 3 K51 3 CR-34783
CR-34783 K51 22 K50 A1 CR-34783
5016519-4W
# WI-STOCK T-CONN. FROM T-LOC TO T-LOC
1 WI-3815 CR-34782 TB1 2 F4 2
2 WI-3815 CR-34782 TB6 2 F6 2
4 WI-33478 CR-34783 F4 1 K50 1
5 WI-33478 CR-34783 F6 1 K50 3
7 WI-33478 CR-34783 F9 1 K60 1
8 WI-33478 CR-34783 F10 1 K60 3
10 WI-33776 CR-34783 MOTOR GND TB50 1
11 WI-33776 CR-34783 MOTOR GND TB50 2
13 WI-33777 CR-34783 K50 A2 TB27 19
14 WI-33478 CR-34783 K50 2 CON
MOTOR UPPR
15 WI-33478 CR-34783 K51 2 CON
MOTOR UPPR
16 WI-33478 CR-34783 K50 4 CON
MOTOR UPPR
17 WI-33478 CR-34783 K51 4 CON
MOTOR UPPR
18 WI-33478 CR-34783 K50 6 CON
MOTOR UPPR
19 WI-33478 CR-34783 K51 6 CON
MOTOR UPPR
20 WI-33478 CR-34783 K60 CON
2
MOTOR LWR
21 WI-33478 CR-34783 K60 4 CON
MOTOR LWR
22 WI-33478 CR-34783 K60 6 CON
MOTOR LWR
23 WI-33478 CR-34783 K61 2 CON
MOTOR LWR
24 WI-33478 CR-34783 K61 4 CON
MOTOR LWR
25 WI-33478 CR-34783 K61 6 CON
MOTOR LWR
26 WI-33777 CR-34783 K50 A2 K51 A2
27 WI-33777 CR-34783 K51 A2 K60 A2
28 WI-33777 CR-34783 K60 A2 K61 A2
29 WI-3815 CR-34782 F9 2 F4 2
30 WI-3815 CR-34782 F10 2 F6 2
32 WI-33478 CR-34783 K50 1 K51 1
33 WI-33478 CR-34783 K50 3 K51 3
35 WI-33478 CR-34783 K60 1 K61 1
36 WI-33478 CR-34783 K60 3 K61 3
38 WI-33478 CR-34783 K50 A1 K60 A1
39 WI-33478 CR-34783 K51 A1 K61 A1
44 WI-33478 CR-34783 K51 22 K50 A1
 



L-CONN.
CR-34782
CR-34782
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34782
CR-34782
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
CR-34783
  

6.10 UP-TO 20.20 1PH SIMPLE MOTOR
AFT  
77623
07/27/15 32 OF 42
