Según su técnica de seguridad máxima, se ha de
aportar un transmisor de seguridad intrínseca. Se
ha de considerar el transmisor descrito como prueba
recomendalbe. En la instalación de otros equipos, se han
de observar las correspondientes técnicas de seguridad
de los valores límite, configuraciones, así como las
especiales condiciones de montaje del usuario !
6
Supervisión del nivel de llenado -
Sensorik
Llenado del grupo (cebado)
En el funcionamiento de la bomba, se presupone
que el sistema de tuberías de aspiración e
impulsión, y con ello todas las partes internas de contacto
con el líquido de la bomba, están permanentemente llenas
del líquido a bombear, de modo que no pueda existir
atmósfera explosiva alguna. Cuando el usuario no pueda
asegurar esta condición, habrá de tomar las medidas de
supervisión
correspondientes
Apéndice II, Secciones 1.5.5 y EN 1127-1).
Así mismo se ha de cuidar el riguroso llenado
Nota
de la cavidad rotórica (especialmente con
empleo de líquido de cierre o prefiltro) así como de los sistemas
de calefacción y refrigeración.
En general, la cadena de medición para supervisión del nivel
de llenado, consta de 2 elementos:
-
un indicador de nivel (Liquiphant) y
-
un interruptor amplificado.
6.1
Indicador de nivel (Liquiphant)
La palanca oscilante con horquilla del sensor oscila con
resonancia propia. Al cubrirse de líquido, disminuye su
frecuencia de vibración. Este cambio de frecuencia origina la
conmutación.
6.1.1
Datos técnicos Liquiphant M
Tipo
Forma constructiva
Conexión de proceso
Material
Temperatura media
ambiental
Aplicación electrónica
Transmisión de señal
Abastecimiento
Tiempo de conexión
LED-Indicador de aplicación
electrónica
Montaje
Temperatura ambiental
Protección Clase
Certificado de Conformidad
6.1.2
Preajustado en fábrica Liquiphant M
Ambos interruptores miniatura de aplicación electrónica FEL
56 están en el cabezal de conexión Liquiphant. El ajuste de
fábrica se indica en la Tabla siguiente.
Interruptor
Posición
MÁX / MÍN
>0,7 / >0,5
>0,7
(Directriz
94/9/UE,
Liquiphant M
FTL 50 compacto
Rosca G 3/4 A
1.4435 opcional 2.4610
-40 °C ... +150 °C
FEL 56
según DIN EN 60947-5-6
(Namur) sobre línea de dos
hilos
Interruptor reforzado de
seguridad intrínseca
aprox. 1 s
verde: Listo para servicio
rojo:
cubierto / no cubierto
en tubo rojo / Circuito del
refrigerador
-50 ... +70 °C
Carcasa de acero IP 66
ATEX II 1/2 G Ex ia IIC T6
MÍN
Sistemas de supervisión

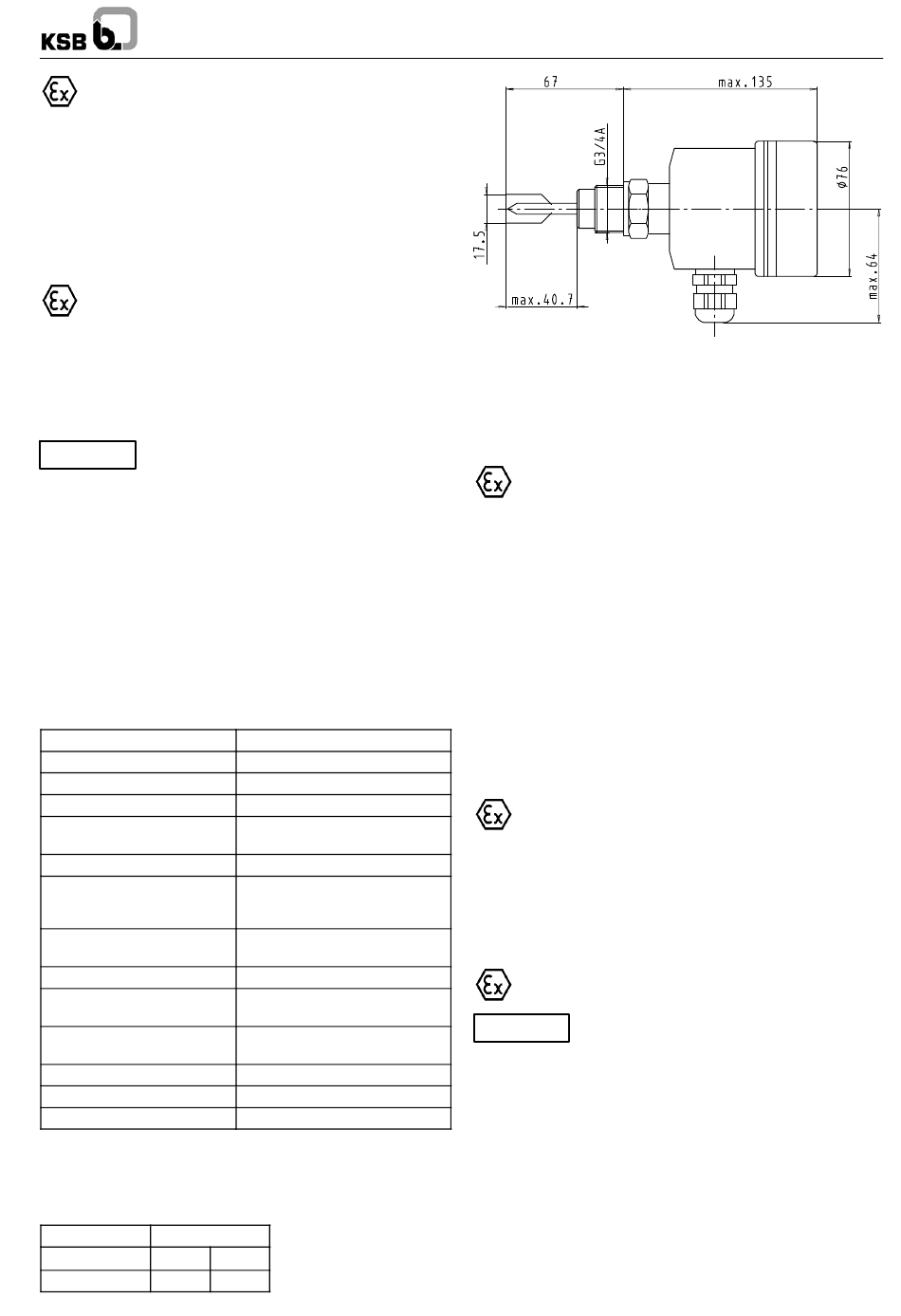

Fig. 18 Plano acotado Liquiphant
Mediante el preajuste del interruptor miniatura en fábrica, el
equipo está dispuesto para el funcionamiento.
6.2
Indicador de nivel. Instalación
Según cada disposición / conexión de la zona a
supervisar en el recinto rotórico de la bomba, se han
de ¡observar especiales condiciones de montaje!
6.2.1
Disposición 1
El recinto rotórico está en conexión con la
hidráulica (Modelos SCX / MAC)
Principio
Mediante un permanente llenado de la bomba con líquido a
impulsar, no puede surgir atmósfera explosiva alguna. El
Liquiphant se puede aplicar en la tubería de succión o en la de
impulsión. El recinto rotórico, que está en conexión con la parte
hidráulica, capta le nivel del líquido en la tubería y, con ello, el
llenado de la hidráulica. Esta condición es transmitida
mediante el cable de seguridad intrínseca, al interruptor
amplificado, situado en Zona-no-Ex. En caso de no llenado, se
abre su contacto de salida, retirando así la liberación del
interruptor de seguridad del motor y desconectando la bomba.
La estabilidad térmica del
limitada, según datos técnicos (véase Sección
6.1.1) hasta 150 °C máximo. Con temperaturas del medio
sobre 150 °C (empleo de MAC) son necesarias especiales
variantes de Liquiphanten.
6.2.1.1 Montaje en la Tubería / Instalación
El indicador de nivel (Liquiphant) se monta en la tubería de la
instalación.
Entre Liquiphant y Bomba no está permitido órgano
de cierre alguno.
El eje longitudinal del dador de nivel ha de
Atención
discurrir en posición horizontal de montaje,
para poder reconocer con seguridad el nivel de llenado de
la tubería.
La palanca oscilante no debe sobresalir hacia dentro de la
tubería. En el caso de que dicha palanca sobresaliera en el
interior de la tubería, habrían de considerarse las Indicaciones
del fabricante, de las Instrucciones adjuntas, para el "montaje
en tuberías".
El montaje se puede hacer colocando un manguito para soldar
/ una T (véase Fig. 19) o empleando una pieza intermedia
(véase Fig. 20, accesorios opcionales).
D00782
Liquiphanten está
13
