FMAH 04-15
FMBH 20-24

INSTALLAZIONE DELLA PIASTRA DI MONTAGGIO

Installazione su parete di mattoni o di cemento
1) Situare la piastra di montaggio l'alloggiamento posteriore della piastra di montaggio sulla parete, assicurandosi che sia posizionato
orizzontalmente in modo corretto. Segnare la posizione dei fori da realizzare.
2) Realizzare i fori ed inserire i tappi fi lettati a cui può essere assicurata la piastra di montaggio o l'alloggiamento posteriore della stessa.
3) Prima di serrare le viti, realizzare un controllo fi nale per assicurarsiche la piastra sia posizionata orizzontalmente in modo corretto.
Installazione su una parete in legno
1) Assicurare la piastra di montaggio ad una trave (fare riferimento algrafi co sottostante) per evitare vibrazioni.
2) Se non è presente nessuna trave è possibile assicurare la piastra di montaggio o l'alloggiamento posteriore della stessa con più viti,
per aumentarne la resistenza.
3) Usare le viti annesse per fi ssare la piastra (verifi care che la piastra sia posizionata orizzontalmente in modo corretto prima di fi ssarla).
4) Dopo aver fi ssato la piastra, tirarla per vedere se è fi ssata saldamente e può sopportare il peso dell'unità.

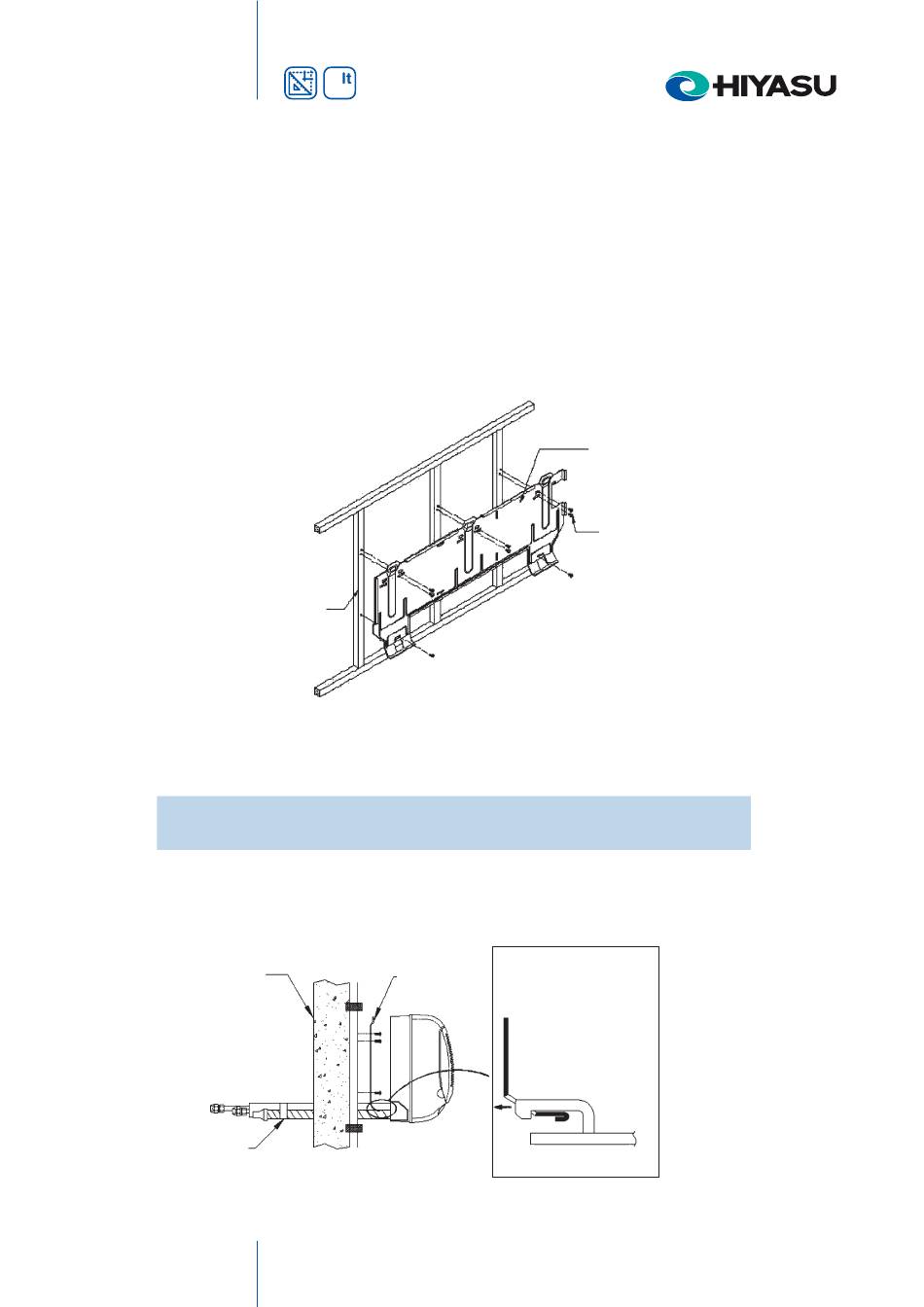

Collocazione della piastra di
montaggio / Se le pareti è di legno
sottometa la placca con una trave o
longherina
5) Collegare prima di tutto il tubo dell'acqua ed il tubo di drenaggio alla connessione situata nella parte posteriore dell'unità, quindi
installare l'unità alla piastra di montaggio alloggiamento posteriore dellapiastra di montaggio, come mostrato.
6) Dopo aver situato l'unità, pressarla verso la piastra di montaggio alloggiamento posteriore della piastra di montaggio.
NOTA IMPORTANTE:
in modo adeguato e sicuro.
ACCOPPIAMENTO ALLA PIASTRA DI MONTAGGIO
Se la parete è in legno
deve essere provvista
di trave
Coperta da
un nastro
94
Dopo aver installato l'unità, tirarla verso sé stessi per assicurarsi che sia situata
Piastra di montaggio
ISTRUZIONI PER L'INSTALLAZIONE E MANUALE DI SERVIZIO
Piastra di montaggio
Vite
5) Primeiro ligue a tubagem da água e a tubagem de saída da água à
Gancio di sostegno della
sezione inferiore
Piastra di montaggio
Gancio
Unità interna
