All manuals and user guides at all-guides.com Wir danken lhnen für den Kauf dieses Pioneer-Produkts. Lesen Sie sich bitte diese Bedienung- sanleitung durch. Dann wissen Sie, wie Sie lhr Gerät richtig bedienen. Bewahren Sie sie an einem sicheren Platz auf, um auch zukünftig nachschlagen zu können.
Página 5 All manuals and user guides at all-guides.com 08 Aufnahmen Audio- oder Videoaufnahmen ... . 47 09 Andere Anschlüsse Bluetooth® ADAPTER zum kabellosen Musikgenuss......48 Kabellose Musikwiedergabe .
Página 6: Ablauf Der Einstellungen Auf Dem Receiver
All manuals and user guides at all-guides.com Ablauf der Einstellungen auf dem Receiver Dieses Gerät ist ein kompletter AV-Receiver mit Die Farbe der Schritte zeigt Folgendes an: einer Vielfalt von Funktionen und Anschlüssen. Erforderlicher Einstellpunkt Die Bedienung ist leicht, nachdem alle Verbindungen und Einstellungen wie folgt vorgenommen sind.
Página 7: Überprüfung Des Verpackungsinhaltes
All manuals and user guides at all-guides.com Kapitel 1: Vor der Inbetriebnahme • Batterien mit der gleichen Form können eine unterschiedliche Spannung Überprüfung des aufweisen. Verwenden Sie auf keinen Fall Verpackungsinhaltes unterschiedliche Batterien zusammen. Überprüfen Sie bitte, ob Sie das folgende •...
Página 8: Belüftung
All manuals and user guides at all-guides.com Belüftung Bei der Aufstellung dieses Gerätes muss für einen ausreichenden Freiraum gesorgt werden, um eine einwandfreie Wärmeabfuhr zu gewährleisten (mindestens 40 cm oberhalb des Gerätes). Wenn nicht genügend Freiraum zwischen dem Gerät und den Wänden oder anderen Geräten vorhanden ist, staut sich die Wärme im Gerät und beeinträchtigt so die Leistung und/oder verursacht Fehlfunktionen.
Página 9: Bedienelemente Und Displays
All manuals and user guides at all-guides.com Kapitel 2: Bedienelemente und Displays Vorderes Bedienfeld VSX-520 AUDIO / VIDEO MULTI- CHANNEL RECEIVER PHASE CONTROL STANDBY/ON SPEAKERS DIMMER DISPLAY BAND TUNE TUNER EDIT PRESET ENTER INPUT MASTER SELECTOR VOLUME PHONES LISTENING MODE AUTO/DIRECT STEREO/ALC STANDARD...
Página 10: Reichweite Der Fernbedienung
All manuals and user guides at all-guides.com PRESET / Reichweite der Fernbedienung Zum Wählen voreingestellter Radiosender Die Fernbedienung funktioniert u. U. nicht (Seite 43). ordnungsgemäß, wenn Folgendes der Fall ist: MASTER VOLUME-Regler • Zwischen der Fernbedienung und dem Fernbedienungssensor des Receivers PHONES-Buchse befinden sich Hindernisse.
Página 11: Display
All manuals and user guides at all-guides.com Display PHASE PRESET-Informations- (Voreinstellungs-) oder Eingangssignal-Anzeige Leuchtet, wenn Phasenkontrolle eingeschaltet ist (Seite 33). Zeigt die Speichernummer des Tuners oder den Eingangssignal-Typ usw. an. AUTO 10 Zeichenanzeige Leuchtet, wenn die automatische Surround- Funktion eingeschaltet ist (siehe Automatische Zeigt verschiedene Systeminformationen an.
Página 12 All manuals and user guides at all-guides.com Leuchtet, wenn eine Signalquelle erkannt wird, deren Audiosignale per Dolby TrueHD codiert sind. Leuchtet, um die Dekodierung mit Dolby Digital EX anzuzeigen. 2PLll(x) Leuchtet, um die Dekodierung mit 2 Pro Logic II/2 Pro Logic IIx anzuzeigen.
Página 13: Fernbedienung
 RECEIVER Schaltet den Receiver zwischen Eingeschaltet Fernbedienung und Bereitschaftsmodus um. Wie auch für andere Geräte, sind die Fernbedienungs-Codes für Pioneer-Produkte RECEIVER voreingestellt. Die Einstellungen können nicht Schaltet die Fernbedienung auf die Steuerung geändert werden. des Receivers um (wird dazu verwendet, die weißen Befehle oberhalb der Zifferntasten,...
Página 14 All manuals and user guides at all-guides.com STANDARD Drücken Sie zuerst TUNER, um Zugriff zu Drücken zum Einstellen der Standard- erhalten auf: Decodierung und zum Umschalten TUNER EDIT zwischen verschiedenen Optionen für Speichern/Benennen von Sendern zum 2 Pro Logic II (Seite 30). späteren Wiederaufrufen (Seite 43, 44).
Página 15 Helligkeit kann in vier Stufen eingestellt Abschnitt durch ein Sternchen (* ) werden. gekennzeichnet. 12  SOURCE Schaltet den Strom für die Pioneer DVD/DVR- Geräte ein oder aus, wenn BD, DVD, DVR oder CD über die MULTI CONTROL-Tasten ausgewählt wurde. 13 TV CONTROL-Tasten Diese Tasten können nur steuern, wenn sie bei...
Página 16: Aufstellung Der Lautsprecher
All manuals and user guides at all-guides.com Kapitel 3: Anschluss der Geräte Aufstellung der Lautsprecher Durch Anschluss des linken und des rechten Frontlautsprechers (L/R), des Center-Lautsprechers (C), des linken und des rechten Surround-Lautsprechers (SL/SR) sowie des Subwoofers (SW) können Sie sich an einem 5.1-Kanal-Raumklangsystem erfreuen. Ferner können Sie durch Verwendung eines externen Verstärkers den linken und rechten Surround-Back-Lautsprecher (SBL/SBR) und den linken und rechten Front-Höhenlautsprecher (FHL/FHR) Ihr System bis zu einem 7.1-Kanal-Raumklangsystem entwickeln.
Página 17: Hinweise Zur Aufstellung Der Lautsprecher
All manuals and user guides at all-guides.com Hinweise zur Aufstellung der • Wenn die Lautsprecher des Surroundsystems nicht direkt auf die Seite Lautsprecher der Hörposition bei einem 7.1-Kanal-System Der Aufstellungsort Ihrer Lautsprecher im eingestellt werden können, kann der Raum wirkt sich stark auf die Klangqualität Surroundeffekt verbessert werden, indem die aus.
Página 18: Anschluss Der Lautsprecher
All manuals and user guides at all-guides.com Blanke Kabelanschlüsse Anschluss der Lautsprecher Front-Lautsprecheranschlüsse: Der Receiver funktioniert auch bei Verdrillen Sie die hervorstehenden Verwendung von nur zwei Stereolautsprechern Drahtstränge miteinander. (die Front-Lautsprecher in der Abbildung), aber Lösen Sie den Anschluss und setzen Sie wir empfehlen Ihnen die Verwendung von den hervorstehenden Draht ein.
Página 19: Die Surround-Back-Lautsprecher Oder Die Front-Höhenlautsprecher Anschließen
All manuals and user guides at all-guides.com • Sie können den Zusatzverstärker der ACHTUNG Vorverstärker-Ausgänge des Surround- Back-Kanals auch für einen einzelnen • An den Lautsprecherklemmen dieses Lautsprecher verwenden. Stecken Sie in Gerätes liegt eine potentiell GEFÄHRLICHE Spannung an. Zur Vermeidung von diesem Fall den Verstärker nur in den linken Anschluss (L (Single)).
Página 20: Hdmi-Kabel
All manuals and user guides at all-guides.com HDMI-Kabel • Deep Color-Signalübertragung Video- und Klangsignale lassen sich gleichzeitig • x.v.Color-Signalübertragung mit einem Kabel übertragen. Verwenden Sie, • Eingabe von mehrkanaligen linearen PCM- wenn Sie den Player und den Fernseher über Digital-Audiosignalen (192 kHz oder diesen Receiver miteinander verbinden, HDMI- weniger) für bis zu 8 Kanäle Kabel.
Página 21: Digitale Audiokabel
All manuals and user guides at all-guides.com Digitale Audiokabel Über Video- Für den Anschluss von digitalen Komponenten an diesen Receiver sollten handelsübliche Ausgangsanschlüsse koaxiale Digitalaudiokabel oder optische Kabel Dieser Receiver ist nicht mit einem verwendet werden. Videokonverter bestückt. Wenn Sie Komponentenvideo- oder HDMI-Kabel für den Anschluss an das Eingangsgerät benutzen, sollten die gleichen Kabel auch für den...
Página 22: Anschließen Eines Fernsehers Und Von Wiedergabe-Geräten
All manuals and user guides at all-guides.com Anschließen eines Fernsehers und von Wiedergabe-Geräten Anschluss unter Verwendung von Anschließen Ihres Gerätes ohne HDMI HDMI-Anschluss Wenn Sie über eine mit HDMI oder DVI (mit Dieses Diagramm zeigt die Anschlüsse eines HDCP) ausgestattete Komponente verfügen Fernsehers und eines DVD-Players (oder eines (Blu-ray Disc Player, usw.), können Sie diese anderen Wiedergabegerätes) ohne HDMI-...
Página 23: Anschluss Eines Satelliten-Receivers Oder Einer Anderen Digitalen Set-Top-Box
All manuals and user guides at all-guides.com Anschluss eines Satelliten- Anschließen eines HDD/DVD- Receivers oder einer anderen Recorders, VCR und anderer digitalen Set-Top-Box Videoquellen Satelliten- und Kabelreceiver und terrestrische Dieser Receiver besitzt Audio-/Video- Digital-TV-Tuner sind Beispiele für sogenannte Eingänge und -Ausgänge, an die analoge oder „Set-Top-Boxen“.
Página 24: Verwendung Der Komponentenvideo-Buchsen
All manuals and user guides at all-guides.com Wichtig Verwendung der • Falls Sie eine Quellenkomponente unter Komponentenvideo-Buchsen Verwendung eines Komponentenvideo- Eingangs an den Receiver anschließen Komponentenvideo müsste im Vergleich zu möchten, müssen Sie auch Ihr Composite-Video eine wesentlich bessere Fernsehgerät an die COMPONENT VIDEO Bildqualität liefern.
Página 25: Anschluss Der Antennen
All manuals and user guides at all-guides.com Verwendung externer Antennen Anschluss der Antennen Zur Verbesserung des UKW-Empfangs Schließen Sie die MW-Rahmenantenne und Benutzen Sie eine PAL-Verbindung (nicht im die UKW-Drahtantenne wie unten dargestellt Lieferumfang), um eine externe UKW-Antenne an. Um den Empfang und die Klangqualität zu anzuschließen.
Página 26: Anschluss Des Receivers An Das Stromnetz
Netzkabel kann einen Brand oder einen elektrischen Schlag verursachen. Überprüfen Sie das Netzkabel hin und wieder. Bei Beschädigung wenden Sie sich bitte wegen Ersatz an die nächste Pioneer- Kundendienststelle. • Verwenden Sie kein anderes als das mit dem Gerät mitgelieferte Netzkabel.
Página 27: Grundlegende Einrichtung
All manuals and user guides at all-guides.com Kapitel 4: Grundlegende Einrichtung Schalten Sie den Receiver ein. Automatische Einstellung des Schließen Sie das Mikrofon an der MCACC SETUP MIC-Buchse des vorderen Surroundklangs (MCACC) Bedienfeldes an. Das automatische Multi-Channel Acoustic Stellen Sie sicher, dass sich keinerlei Calibration (MCACC)-Setup misst die Hindernisse zwischen den Lautsprechern und akustischen Eigenschaften Ihres Hörbereichs,...
Página 28: Sonstige Probleme Bei Der Verwendung Des Automatischen Mcacc-Setups
All manuals and user guides at all-guides.com SETUP (siehe die unten gegebenen Hinweise Der Receiver gibt mehr Testtöne ab, um die zu den Umgebungs-geräuschen) oder drücken optimalen Receiver-Einstellungen für die Sie ENTER, wenn RETRY? (wiederholen?) Einstellung der Lautsprecher, für den erscheint.
Página 29: Wiedergabe Ihres Systems
All manuals and user guides at all-guides.com Kapitel 5: Wiedergabe Ihres Systems In diesem Fall muss der Receiver auf einen Wichtig Mehrkanal-Hörmodus eingestellt werden, wenn Sie Mehrkanal-Raumklang hören • Die Hörmodi und viele andere in diesem wollen. Abschnitt beschriebene Funktionen sind je nach aktueller Quelle, Einstellung und Wenn Sie einen Surround-Back-Lautsprecher Status des Receivers möglicherweise nicht...
Página 30: Automatische Wiedergabe
All manuals and user guides at all-guides.com auf dem Display angezeigt. Automatische Wiedergabe Wenn Surround-Back-und Front- Höhenlautsprecher nicht angeschlossen sind. Die einfachste, direkteste Tonwiedergabeoption ist die Auto-Surround- Bei zweikanaligen Quellen haben Sie die Funktion. Mit dieser Funktion stellt der Auswahl zwischen: Receiver automatisch fest, welche Art Quelle •...
Página 31: Verwendung Der Advanced Surround-Effekte
All manuals and user guides at all-guides.com Bei Mehrkanalquellen können Sie wählen Signalquellen und bietet reine unter: Decodierung für 6.1-Kanal-Signalquellen (wie z.B. Dolby Digital Surround EX). • DOLBY PLIIz HEIGHT – Bis zu 7.1- • DTS-ES – Erlaubt die Wiedergabe im 6.1- Kanalklang Kanal-Modus mit Signalquellen, die per •...
Página 32: Stereo-Wiedergabe
All manuals and user guides at all-guides.com Stereo-Wiedergabe Verwendung von Front Stage Wenn Sie STEREO wählen, hören Sie die Surround Advance Signalquelle nur über den linken und rechten Mit der Funktion Front Stage Surround Frontlautsprecher (und, je nach Einstellung Advance können Sie natürliche der Lautsprecher, über den Subwoofer).
Página 33: Verwendung Von Stream Direct
All manuals and user guides at all-guides.com Verwendung von Stream Direct Besserer Klang mit Phasenkontrolle Verwenden Sie die Stream Direct-Modi, wenn die Quelle möglichst original reproduziert Mit der Phase Control-Funktion des Receivers werden soll. Jede nicht erforderliche wird über Phasenkorrektur sichergestellt, Signalverarbeitung wird übergangen.
Página 34: Wiedergabe Mit Acoustic Calibration Eq
All manuals and user guides at all-guides.com Bei der Phase Control-Technologie wird eine natürliche Klangwiedergabe erzeugt, indem Verwenden von Surround-Back- die Phasen abgeglichen werden für ein Kanal-Verarbeitung optimales Klangbild an der Hörposition. Die Sie können für den Receiver die automatische Grundeinstellung für Phase Control ist 6.1- oder 7.1-Decodierung für 6.1-Kanal- „eingeschaltet“, und wir empfehlen, Phase...
Página 35: Einstellen Der Up-Mix-Funktion
All manuals and user guides at all-guides.com • SB AUTO – Matrix-Dekodierung zur UP MIX: OFF wird angezeigt und die Up-Mix- Erzeugung der Surround-Back- Funktion schaltet sich aus. Wenn Sie diese Komponente aus der Surround- Funktion einschalten möchten, führen Sie die Komponente ist automatisch Schritte 1 und 2 noch einmal durch.
Página 36 All manuals and user guides at all-guides.com Einstellung Funktion Option(en) Schaltet den Effekt des Acoustic Calibration EQ ein/aus. (Acoustic Calibration S.DELAY Einige Monitore weisen bei Videowiedergabe eine leichte 0,0 bis 9,0 (Frames) Verzögerung auf, so dass es zu einer geringen (Soundverzögerung) 1 Sekunde = 25 Frames Desynchronisation zwischen Soundtrack und Bild kommt.
Página 37: Neo:6 Cinema)
All manuals and user guides at all-guides.com Einstellung Funktion Option(en) HDMI Gibt den Weg des HDMI-Audiosignals aus diesem Receiver (Verstärker) oder hindurch zu einem Fernseher an. (HDMI-Audio) THRU Wenn THRU (durchgeschleift) ausgewählt ist, gibt dieser Receiver keinen Ton aus. A.DLY Diese Funktion korrigiert automatisch die Audio-zu-Video- Verzögerung zwischen Komponenten, die per HDMI-Kabel (Auto-Verzögerung)
Página 38: Auswahl Des Eingangssignals
All manuals and user guides at all-guides.com Auswahl des Eingangssignals Verwendung des Kopfhörers An diesem Receiver können Sie die • Stecken Sie den Kopfhörer in die PHONES- Eingangssignale für die verschiedenen Buchse. Eingänge wie nachfolgend beschrieben Der Ton wird im Kopfhörer gehört und aus den umschalten.
Página 39: Das System-Setupmenü
All manuals and user guides at all-guides.com Kapitel 6: Das System-Setupmenü Aufstellung Ihres gegenwärtigen Laustprechersystems oder Sie fügen dem Einsatz des System-Setup-Menüs Lautsprechersystem neue Lautsprecher Im folgenden Abschnitt wird gezeigt, wie Sie hinzu). genaue Einstellungen vornehmen können, um Diese Einstellungen sind für die festzulegen, wie Sie den Receiver verwenden.
Página 40 All manuals and user guides at all-guides.com Drücken Sie RETURN, nachdem Sie die • Front Height (FH) – Wählen Sie LARGE, erforderlichen Anpassungen für jede wenn Ihre Front-Höhenlautsprecher die Einstellung vorgenommen haben. Bassfrequenzen effektiv wiedergeben. Wählen Sie SMALL aus, um die Lautsprecher-Einstellung Bassfrequenzen zu den anderen Lautsprechern oder zum Subwoofer zu...
Página 41: Crossover-Netzwerk
All manuals and user guides at all-guides.com der Subwoofer Bassklang kontinuierlich • T. TONE A – Stellen Sie die Kanalpegel ein, ausgibt, oder wenn Sie sich einen tieferen während sich der Prüfton automatisch von Bass wünschen (die normalerweise über Lautsprecher zu Lautsprecher bewegt. die Front- und den Center-Lautsprecher Bestätigen Sie die von Ihnen ausgewählte wiedergegebenen Bassfrequenzen werden...
Página 42: Eingangszuweisungsmenü
All manuals and user guides at all-guides.com Wählen Sie „SP DISTN.“ aus dem SP • Wenn Sie einen Komponenteneingang SETUP-Menü aus. einer bestimmten Funktion zuweisen, werden alle Komponenteneingänge, die Verwenden Sie /, um den dieser Funktion zuvor zugewiesen wurden, einzustellenden Lautsprecher auszuwählen. automatisch abgeschaltet.
Página 43: Verwendung Des Tuners
All manuals and user guides at all-guides.com Kapitel 7: Verwendung des Tuners Manuelle Sendereinstellung Zur Änderung der Frequenz um jeweils Radio hören einen Rasterschritt drücken Sie Die folgenden Schritte beschreiben die wiederholt TUNE /. Einstellung von UKW- und MW- Radiosendungen mittels der automatischen Schnelle Senderabstimmung (Suchlauf) und der manuellen (Rasterschritt) Halten Sie für eine Schnelleinstellung...
Página 44: Voreingestellte Sender Hören
All manuals and user guides at all-guides.com Stellen Sie den Sender ein, den Sie • Der Name wird gespeichert, wenn Sie speichern möchten. ENTER drücken. Hinsichtlich weiterer Einzelheiten siehe den Abschnitt Radio hören auf Seite 43. Tipp Drücken Sie TUNER EDIT. •...
Página 45: Einführung In Das Rds-System
All manuals and user guides at all-guides.com AUDIO TUNER EDIT MASTER PARAMETER VOLUME TOOLS MENU Einführung in das RDS-System MENU RECEIVER SLEEP SOURCE CONTROL Radio Data System (RDS) ist ein System, das ENTER RECEIVER DTV/TV INPUT SELECT von den meisten UKW-Sendern genutzt wird, INPUT HOME um Zuhörern die verschiedensten...
Página 46: Anzeige Der Rds-Informationen
All manuals and user guides at all-guides.com Anzeige der RDS-Informationen Verwenden Sie die DISP-Taste, um sich die verschiedenen zur Verfügung stehenden RDS- Informationen anzeigen zu lassen. • Drücken Sie DISP für die RDS- Informationen. Durch jedes Drücken wird das Display wie folgt umgeschaltet: •...
Página 47: Aufnahmen
All manuals and user guides at all-guides.com Kapitel 8: Aufnahmen Wählen Sie die Quelle aus, die Sie aufnehmen möchten. Audio- oder Videoaufnahmen Verwenden Sie die MULTI CONTROL-Tasten Sie können vom integrierten Tuner oder von (INPUT SELECTOR). einer Audio- oder Videoquelle, die am Receiver angeschlossen ist (wie ein CD-Player oder Wählen Sie (gegebenenfalls) das Fernsehgerät), eine Audio- oder...
Página 48: Andere Anschlüsse
Hinweis 1 • Es ist notwendig, dass ein Gerät, das Bluetooth-Funktechnologie ermöglicht, die A2DP-Technologie unterstützt. • Die Firma Pioneer garantiert nicht die richtige Verbindung und den richtigen Betrieb dieser Einheit mit allen Geräten, die eine Bluetooth-Funktechnologie ermöglichen. 2 • Es ist notwendig, dass ein Gerät, das Bluetooth-Funktechnologie ermöglicht, die AVRCP-Technologie unterstützt.
Página 49: Anschluss Des Optionalen Bluetooth
All manuals and user guides at all-guides.com Anschluss des optionalen Bluetooth Kommunikation zu aktivieren. Weitere Einzelheiten siehe auch in der ADAPTER Bedienungsanleitung Ihres Geräts mit • Schalten Sie unbedingt den Strom aus, kabelloser Bluetooth-Technologie. ehe Sie Anschlüsse herstellen oder ändern. Drücken Sie TOP MENU.
Página 50: Hören Von Musik Des Geräts Mit Kabelloser Bluetooth-Technologie Auf Ihrer Anlage
Vorwärtsscannen zu starten. ® Die Bluetooth -Wortmarke und -Logos sind eingetragene Marken der Bluetooth SIG, Inc. Jede Nutzung dieser Marken durch die Pioneer Corporation erfolgt unter entsprechender Lizenz. Andere Marken und Markennamen sind das Eigentum ihrer jeweiligen Inhaber. Hinweis 1 Der PIN-Code wird manchmal auch als PASSKEY bezeichnet.
Página 51: Zusätzliche Informationen
Komponente. Überprüfen Sie die anderen verwendeten Komponenten und die elektrische Ausstattung. Falls das Problem selbst nach dem Durchgehen der unten aufgeführten Checkliste nicht behoben werden kann, wenden Sie sich bitte an Ihr von Pioneer autorisiertes Service-Center oder Ihren Händler und lassen Sie eine Reparatur durchführen.
Página 52 All manuals and user guides at all-guides.com Problem Abhilfemaßnahme Es liegen ernsthafte • Schließen Sie die Antenne an (Seite 25) und passen Sie die Position an, Störungen der um den besten Empfang zu erzielen. Radiosendungen vor. • Verlegen Sie lose Kabel weiter weg von den Antennenanschlüssen und -kabeln.
Página 53 All manuals and user guides at all-guides.com Problem Abhilfemaßnahme Während einer Suche mit • Hierbei handelt es sich um keine Fehlfunktion; stellen Sie aber sicher, schnellem Vorlauf kommt dass Sie die Lautstärke absenken, damit die Ausgabe lauter es zu Störgeräuschen mit Störgeräusche über Ihre Lautsprecher vermieden wird.
Página 54: Hdmi
All manuals and user guides at all-guides.com HDMI Symptom Abhilfemaßnahme Kein Bild oder Ton. • Wenn das Problem weiterbesteht, nachdem Sie Ihre HDMI- Komponente direkt an den Monitor angeschlossen haben, sehen Sie bitte im Handbuch der Komponente bzw. des Monitors nach oder wenden Sie sich an den Kundendienst des Herstellers.
Página 55: Wichtige Informationen Zur Hdmi-Verbindung
All manuals and user guides at all-guides.com Wichtige Informationen zur HDMI- Rückstellung des Verbindung Es kann Fälle geben, in denen es nicht möglich Hauptgerätes ist, HDMI-Signale durch diesen Receiver zu Verwenden Sie dieses Verfahren, um alle leiten (dies hängt von der mit HDMI Receiver-Einstellungen auf die werkseitigen ausgestatteten Komponente ab, die Sie Standardeinstellungen zurückzustellen.
Página 56: Technische Daten
Verschiedenes Veröffentlicht von Pioneer Corporation. Elektrischer Anschluss Urheberrechtlich geschützt © 2010 Pioneer ... AC 220 V bis 230 V, 50 Hz/60 Hz Corporation. Leistungsaufnahmen ....240 W Im Bereitschaftsbetrieb .
Página 57 All manuals and user guides at all-guides.com...
Página 58 253 Alexandra Road, #04-01, Singapore 159936 TEL: 65-6472-7555 PIONEER ELECTRONICS AUSTRALIA PTY. LTD. 178-184 Boundary Road, Braeside, Victoria 3195, Australia, TEL: (03) 9586-6300 PIONEER ELECTRONICS DE MEXICO S.A. DE C.V. Blvd.Manuel Avila Camacho 138 10 piso Col.Lomas de Chapultepec, Mexico, D.F. 11000 TEL: 55-9178-4270 K002_B1_En Printed in China <5707-00000-403-1S>...
Página 59 All manuals and user guides at all-guides.com Mode d’emploi | Bedienungsanleitung | Istruzioni per l’uso Handleiding | Manual de instrucciones BDP-LX LECTEUR Blu-ray 3D Blu-ray 3D SPIELER RIPRODUTTORE di Blu-ray 3D Blu-ray 3D SPELER BDP- REPRODUCTOR de Blu-ray 3D...
Página 60 à une forte humidité ou en plein soleil flamme nue (telle qu’une bougie allumée) sur selon l’article IEC 60825-1:2007 relatif à la Sécurité PIONEER le plus proche ou le revendeur pour un (ou à une forte lumière artificielle). l’appareil.
Página 61 Table des matières Informations importantes All manuals and user guides at all-guides.com Lecture de BD-RE/-R,DVD-RW/-R ......15 Icônes utilisées dans ce mode Introduction Lecture par la sélection d’un titre .........15 Informations importantes ..........3 Lecture par la sélection d’une liste de lecture ....15 d’emploi Icônes utilisées dans ce mode d’emploi ......
Página 62 all-guides.com...
Página 63: À Propos Des Disques
Les disques BD-RE/BD-R contenant à la fois le format BDMV et le format BDAV ne peuvent pas être lus. • DVD-RAM Les disques à vitesse lente (format H.264) enregistrés sur des enregistreurs BD Pioneer peuvent également être lus. • DVD-Audio Les disques clôturés peuvent être lus.
Página 64: Bd Vidéo
N’utilisez jamais de disques de nettoyage en vente dans le Code régional commerce. L’utilisation de ces disques peut endommager Indique le code régional (code régional lisible). la lentille. • Confiez le nettoyage de la lentille au SAV autorisé par Pioneer le plus proche.
Página 65: À Propos Des Fichiers
À propos des fichiers Vérification des accessoires All manuals and user guides at all-guides.com DVD-RW DVD-R CD-RW CD-R À propos de la lecture de fichiers Télécommande Pile de format « AAA/R03 » (2) • Cordon d’alimentation photo • Carte de garantie (Modèles À...
Página 66: Noms Et Fonctions Des Éléments
Noms et fonctions des éléments All manuals and user guides at all-guides.com Appareil (Avant) Appareil (Arrière) AC IN STANDBY/ON PQLS OPEN/CLOSE FL OFF 0.5 A BDP-LX54  STANDBY/ON (page 12) Plateau de disque (page 14) Le voyant s’éclaire lorsque le lecteur est sous Prise RS-232C (BDP-LX54 uniquement) Prise DIGITAL OUT OPTICAL (page 10) Voyant 3D (page 21)
Página 67: Télécommande
OPEN/CLOSE (page 14) Touches RECEIVER CONTROL  Connecteur VIDEO Utilisées pour contrôler un récepteur AV Pioneer. OUTPUT  – Met sous et hors tension le récepteur AV. BD – Règle l’entrée du récepteur AV sur « BD ». Page 10 –...
Página 68 all-guides.com...
Página 69: Raccordements
Vers les prises d’entrée  COMPONENT VIDEO REMARQUE Câble HDMI • Lorsque vous raccordez ce lecteur à un téléviseur Pioneer uniquement (en vente dans le commerce) avec un câble HDMI et que le téléviseur est sous tension, la sortie vidéo STANDBY/ON PQLS OPEN/CLOSE FL OFF 0.5 A...
Página 70: Raccordement Au Connecteur Vidéo
Raccordements All manuals and user guides at all-guides.com Raccordement au connecteur vidéo Raccordement à la prise audio numérique ou aux connecteurs audio Le connecteur VIDEO OUTPUT permet de visionner les images. • Un appareil audio ou le téléviseur peut être raccordé à la prise DIGITAL OUT OPTICAL ou aux connecteurs AUDIO OUTPUT.
Página 71: Raccordement À La Prise Lan (10/100)
ATTENTION toutes les appareils sont raccordés. (en vente dans le commerce) • Utilisez l’adaptateur LAN sans fil USB préconisé par Pioneer et vendu séparément en option. Le fonctionnement n’est pas garanti avec d’autres clés électroniques LAN sans fil. AC IN •...
Página 72: Mise Sous Tension
OSUME 48  pour sélectionner Appuyez sur FORMENTI 32, 07, 42 OTTO VERSAND 31, 32, 07, 42 sous tension, l’écran du logo Pioneer (papier peint) « Settings », puis appuyez sur ENTER. FRONTECH 31, 42, 46 PALLADIUM 38 apparaît.  pour sélectionner « On...
Página 73: Extinction De L'afficheur Et Des Voyants Sur La Face Avant
JEC 05 SYSLINE 07 dans une langue précise, l’affichage sur écran du lecteur Cette fonction agit lorsqu’un Téléviseur à Écran Plat Pioneer, JVC 13, 23 TANDY 31, 41, 48 Si vous trouvez que les voyants du lecteur sont trop vifs sera dans la même langue que celle du Téléviseur à...
Página 74 all-guides.com...
Página 75: Lecture
Lecture All manuals and user guides at all-guides.com Cette section explique comment lire des disques Pour arrêter la lecture Lecture de disques BD vidéo et Utilisation du menu du disque BD vidéo et DVD vidéo (films, etc.) en vente dans le Appuyez sur ...
Página 76: Utilisation De Bonusview Ou Bd-Live
Lecture All manuals and user guides at all-guides.com • Lorsque le disque BD utilisé contient des restrictions REMARQUE Utilisation de BONUSVIEW ou BD- Lecture de BD-RE/-R,DVD-RW/-R d’emploi programmées par l’enregistreur BD, la page • Le fonctionnement des mémoires USB n’est pas garanti. LIVE de saisie du code PIN apparaît.
Página 77: Lecture De Cd Audio
Lecture All manuals and user guides at all-guides.com Insérez le disque ou branchez la clé USB sur Lecture par la sélection d’une Lecture de fichiers vidéo, audio et Lecture de CD audio lequel les fichiers photo sont enregistrés, puis plage photo appuyez sur HOME MENU pour afficher HOME AUDIO CD...
Página 78: Lecture En Diaporama
Fonctions de lecture Lecture All manuals and user guides at all-guides.com BD VIDEO BD-RE BD-R Localisation du chapitre (plage) Lecture en diaporama DVD VIDEO DVD-RW DVD-R AVCHD suivant ou du début du chapitre AUDIO CD Insérez le disque ou la clé USB sur lequel les (plage) actuel fichiers photo sont enregistrés, puis appuyez sur HOME MENU pour afficher la page HOME MENU.
Página 79: Lecture Répétée D'un Titre Ou D'un Chapitre (Lecture En Boucle)
Fonctions de lecture All manuals and user guides at all-guides.com Lecture répétée d’un titre ou d’un Lecture répétée partielle (Lecture Changement de sous-titres chapitre (Lecture en boucle) répétée d’un passage précis) Si les sous-titres sont disponibles en plusieurs langues, DVD VIDEO DVD-RW DVD-R Lisez le titre ou le chapitre que vous souhaitez...
Página 80 all-guides.com...
Página 81: Réglages Pendant La Lecture
Réglages pendant la lecture All manuals and user guides at all-guides.com  pour sélectionner le réglage Appuyez sur Commande des fonctions Fonctions réglables souhaité, puis appuyez sur ENTER. • Reportez-vous à « Fonctions réglables » pour une Cette option permet d’effectuer d’un coup plusieurs description de chaque réglage (voir à...
Página 82: Réglages
Réglages All manuals and user guides at all-guides.com REMARQUE REMARQUE Opérations courantes • Si le lecteur BD est raccordé à un téléviseur compatible • Les caractères gras sont les réglages par défaut, existants 1080p 24 Hz et si la « HDMI Video Out » est réglée sur au moment de l’achat.
Página 83: Smart Settings
1-7: Interdit la lecture de BD-vidéo/DVD-vidéo portant les interdits. Auto : Lorsque le son est en Dolby TrueHD, la plage niveaux de censure correspondants. http://www.pioneer.eu/ dynamique se règle automatiquement. REMARQUE AU Royaume-Uni : • Les fonctions disponibles dépendent du disque.
Página 84: Communication Setup
Réglages All manuals and user guides at all-guides.com  pour sélectionner « Next », Appuyez sur DivX Register Communication Setup Sélection du type de connexion puis appuyez sur ENTER. Affiche le code d’enregistrement de votre lecteur. Appuyez sur ENTER pour tester la connexion. La connexion à...
Página 85: Marche À Suivre Pour Saisir Manuellement Des Caractères
Réglages All manuals and user guides at all-guides.com Répétez l’étape 3 pour afficher tous les Raccordez la clé USB. Marche à suivre pour saisir USB Memory Management caractères/nombres souhaités dans le champ • Avant d’insérer ou de retirer une clé USB, veillez à manuellement des caractères couper l’alimentation principale.
Página 86 all-guides.com...
Página 87: Software Update
• Lorsqu’un fichier de mise à jour est trouvé, la version le site Pioneer. Consultez ce site pour les mises à jour Software update file is detected in the USB memory actuelle du logiciel du lecteur et la version du fichier de ...
Página 88: Formats Des Signaux Audio Numériques Pouvant Être Sélectionnés
En cas de panne Réglages All manuals and user guides at all-guides.com Les problèmes suivants n’indiquent pas toujours un défaut ou un dysfonctionnement du lecteur. Formats des signaux audio numériques pouvant être sélectionnés Consultez les problèmes et la liste des solutions possibles ci-dessous avant d’appeler le SAV. Alimentation Flux audio Prise de...
Página 89 En cas de panne All manuals and user guides at all-guides.com Image Réseau Problème Causes possibles et solutions Problème Causes possibles et solutions Aucune image. • Assurez-vous que les câbles sont branchés correctement. (Pages 9 à 10) Impossible de se connecter à •...
Página 90: Pour Réinitialiser Le Lecteur
Si le problème persiste malgré la réinitialisation, débranchez le cordon d’alimentation et rebranchez-le. Si ceci ne résout pas le BDAV (Page 4) disques optiques les plus récents. Le son restitué est fidèle à problème, contactez le SAV le plus proche, autorisé par Pioneer. BDAV (Blu-ray Disc Audio/Visual, BD-AV = Disque Blu-ray la source d’origine bit par bit.
Página 91: Spécifications
Spécifications Glossaire All manuals and user guides at all-guides.com Format progressif Numéro de chapitre (page 19) Généralités Comparé au format entrelacé qui affiche alternativement une Section d’un film ou d’un morceau musical plus petit qu’un Alimentation CA 110 V à 240 V, 50 Hz/60 Hz (Modèle ASEAN et Taiwan) titre.
Página 92 all-guides.com...
Página 93: Avis Concernant La Licence Du Logiciel
(Certains logiciels de la Free Software Support Clientèle Pioneer. éléments lorsque vous les distribuez en tant tiers ne sont pas contraints de copier le code libre, qui est mis en oeuvre par la pratique des implique, sans s’y réduire, le terme traduction.)
Página 94 En cas de panneAvis concernant la licence du logiciel All manuals and user guides at all-guides.com 10. Si vous souhaitez incorporer des parties pouvez le redistribuer et/ou le modiﬁ er au titre Préambule Publique ordinaire. (appelée ci-dessous “cette Licence”). Chaque passé...
Página 95 Avis concernant la licence du logiciel All manuals and user guides at all-guides.com par une machine, qui doit être distribué suivant qu’une référence adressée à l’utilisateur vers pourvu que vous effectuiez chacune des deux nulle ou inopposable dans une circonstance DROIT D’AUTEUR ET/OU LES AUTRES Franklin Street, Fifth Floor, Boston, MA 02110- les termes des sections 1 et 2 ci-dessus...
Página 96 : “Ce produit inclut un logiciel écrit par Tim Hudson (tjh@cryptsoft. com)” CE LOGICIEL EST FOURNI PAR L’AUTEUR Publication de Pioneer Corporation. “EN L’ÉTAT” SANS AUCUNE GARANTIE DE QUELQUE NATURE QUE CE SOIT, © 2010 Pioneer Corporation.
Página 97 All manuals and user guides at all-guides.com...
Página 98 all-guides.com...
Página 99 DEUTSCH Falls der Netzstecker des Netzkabels dieses Gerätes Dieses Gerät ist für den Heimgebrauch vorgesehen. Vielen Dank, dass Sie sich für dieses Pioneer-Produkt entschieden haben. Falls bei Einsatz zu einem anderem Zweck (z.B. nicht in die Zusatzsteckdose einer anderen Bitte lesen Sie diese Bedienungsanleitung gründlich durch, um sich mit der Bedienung des Geräts vertraut zu...
Página 100 Inhalt Wichtiger Hinweis All manuals and user guides at all-guides.com Spaß mit BONUSVIEW oder BD-LIVE .....15 Die in dieser Bedienungsanleitung Einführung Wiedergabe von Sekundärvideo ......15 Wichtiger Hinweis ............3 BD-RE/-R, DVD-RW/-R-Wiedergabe ......15 verwendeten Symbole Die in dieser Bedienungsanleitung verwendeten Wiedergabe durch Wählen eines Titels ....15 Symbole ..............3 Wiedergabe durch Wählen einer Playlist ....15 ..
Página 101: Hinweise Zu Discs
Standbild • SACD BD-RE/BD-R-Discs, die sowohl das BDMV- als auch das BDAV-Format enthalten, können nicht abgespielt werden. • PD Extended Play (H.264 Format) Discs, die auf Pioneer BD-Recordern aufgezeichnet wurden, können ebenfalls • CDV abgespielt werden. • CVD Finalisierte Discs können abgespielt werden.
Página 102: Bd-Video
Verwendung solcher Discs kann die Linse beschädigt gefilmt wurden (die gleiche Szene wird von vorne, von werden. links, von rechts usw. gefilmt). • Lassen Sie die Linse bei einem Kundendienstzentrum von Regionalcode Pioneer reinigen. Dies zeigt den Regionalcode an (abspielbarer Regionalcode).
Página 103: Hinweise Zu Dateien
Hinweise zu Dateien Prüfen der Zubehörteile All manuals and user guides at all-guides.com DVD-RW DVD-R CD-RW CD-R Hinweise zum Abspielen von • Netzkabel Fernbedienung Batterie im Format „AAA/R03“ (2) Bilddateien • Garantiekarte (nur europäisches Hinweise zum Abspielen von und russisches Modell) JPEG-Dateien können abgespielt werden.
Página 104 all-guides.com...
Página 105: Bezeichnungen Und Funktionen Der Komponenten
Bezeichnungen und Funktionen der Komponenten All manuals and user guides at all-guides.com Hauptgerät (Vorderseite) Hauptgerät (Rückseite) AC IN STANDBY/ON PQLS OPEN/CLOSE FL OFF 0.5 A BDP-LX54  STANDBY/ON (Seite 12) Disc-Lade (Seite 14) Die Anzeige leuchtet, wenn das Gerät RS-232C-Buchse (nur BDP-LX54) DIGITAL OUT OPTICAL-Buchse (Seite 10) 3D-Anzeige (Seite 21) eingeschaltet wird.
Página 106: Fernbedienung
 OPEN/CLOSE (Seite 14) RECEIVER CONTROL-Tasten Seite 9 Dient zur Bedienung eines Pioneer AV-Receivers.  – Schaltet die Stromversorgung des AV-Receivers ein und aus. BD – Schaltet den Eingang des AV-Receivers auf „BD“. – Der Eingang des AV-Receivers wird bei jedem INPUT ...
Página 107: Anschlüsse
Priorität-Video auf „Component“. Anschluss (Siehe Seite 20.) Zu den COMPONENT  VIDEO-Eingangsbuchsen HINWEIS • Wenn Sie den Player an ein Pioneer-Fernsehgerät mit nur einem HDMI- HDMI-Kabel STANDBY/ON PQLS OPEN/CLOSE FL OFF 0.5 A Kabel anschließen und das Fernsehgerät eingeschaltet wird, schaltet der (Rot) (im Fachhandel erhältlich)
Página 108: Anschlusse An Die Video-Buchse
Anschlüsse All manuals and user guides at all-guides.com Anschliesen an die Digital Audio-Buchse oder Audio-Buchsen Anschlusse an die Video-Buchse Sie können die Bilder über die VIDEO OUTPUT-Buchse genießen. • Sie können Audiogeräte oder das Fernsehgerät an die DIGITAL OUT OPTICAL-Buchse oder die AUDIO OUTPUT-Buchsen anschließen.
Página 109: Anschliesen An Die Lan (10/100)-Buchse
LAN-Kabel ACHTUNG (im Fachhandel erhältlich) • Verwenden Sie den von Pioneer bestimmten USB WLAN Adapter, der als Option getrennt erhältlich ist. Der Betrieb mit anderen WLAN-Adaptern kann AC IN nicht garantiert werden. • Trennen Sie den USB WLAN-Adapter nicht ab, während der Player läuft.
Página 110 all-guides.com...
Página 111: Einschalten
Einschalten Sprache-Einstellung Tabelle der Herstellercodes der Fernbedienung des Players Hersteller Code(s) Wenn der Herstellercode für die Marke Ihres PIONEER 00, 31, 32, 07, 36, 42, BEON 07 BLAUPUNKT 31 Fernsehgeräts auf die Fernbedienung des Players ACURA 44 BLUE SKY 41 eingestellt ist, kann das Fernsehgerät mit der...
Página 112: Ausschalten Des Frontplattendisplays Und Seiner Anzeigen
HOME MENU-Bedienung Was die HDMI Control-Funktion • Die verschiedenen PQLS-Funktionen werden aktiviert, erlaubt wenn ein Pioneer AV-Verstärker, der die PQLS- Drücken Sie HOME MENU, um den Bildschirm Funktionen unterstützt, direkt an die HDMI OUT-Buchse • Ausgabe der optimalen Bildqualität zu einem HOME MENU aufzurufen.
Página 113: Wiedergabe
Wiedergabe All manuals and user guides at all-guides.com Dieser Abschnitt erklärt die Wiedergabe von im Fachhandel Stoppen der Wiedergabe Wiedergabe von BD/DVD-Video- Verwendung des Disk-Menüs erhältlichen BD-/DVD-Video-Discs (Spielfilme usw.), CDs und Drücken Sie  STOP. Discs aus dem Menü Video oder Audio, das auf BD-RE/-R- und DVD-RW/-R-Discs DVD VIDEO ebenso wie auf USB-Speichergeräten aufgezeichnet ist.
Página 114: Spaß Mit Bonusview Oder Bd-Live
Wiedergabe All manuals and user guides at all-guides.com • Beim Einlegen einer BD-Disc mit von einem BD- HINWEIS Spaß mit BONUSVIEW oder BD- BD-RE/-R, DVD-RW/-R-Wiedergabe Recorder gesetzten Verwendungsbeschränkungen • Die Funktion der USB-Speichergeräte wird nicht garantiert. LIVE erscheint der Bildschirm zur PIN-Code-eingabe. •...
Página 115: Audio-Cd-Wiedergabe
Wiedergabe All manuals and user guides at all-guides.com Legen Sie die Disc ein oder schließen Sie Wiedergabe durch Wählen eines Abspielen von Video-, Audio- und Audio-CD-Wiedergabe das das USB-Speichergerät an, auf dem die Tracks Bilddateien Bilddateien aufgezeichnet sind, und drücken Sie AUDIO CD dann HOME MENU, um den Bildschirm HOME BD-RE...
Página 116 all-guides.com...
Página 117: Wiedergabe Der Diashow
Wiedergabe-Funktionen Wiedergabe All manuals and user guides at all-guides.com BD VIDEO BD-RE BD-R Springen zum nächsten Anfang Wiedergabe der Diashow DVD VIDEO DVD-RW DVD-R AVCHD oder zurück zum Anfang des AUDIO CD Legen Sie die Disc oder das USB-Speichergerät, laufenden Kapitels (Tracks) auf dem die Bilddateien aufgezeichnet sind, ein und drücken Sie HOME MENU, um den Springen (zum Anfang eines Kapitels oder Tracks)
Página 118: Wiederholtes Abspielen Eines Titels Oder Kapitels (Wiederholbetrieb)
Wiedergabe-Funktionen All manuals and user guides at all-guides.com Wiederholtes Abspielen Teilwiederholungswiedergabe Umschalten der Untertitel eines Titels oder Kapitels (Wiederholwiedergabe eines (Wiederholbetrieb) spezifizierten Teils) Wenn Untertitel in mehreren Sprachen angeboten werden, können Sie zwischen diesen umschalten. DVD VIDEO DVD-RW DVD-R Spielen Sie den Titel oder das Kapitel ab, den/ Drücken Sie SUBTITLE während der Wiedergabe.
Página 119: Einstellungen Während Der Wiedergabe
Einstellungen während der Wiedergabe All manuals and user guides at all-guides.com , um die gewünschte Drücken Sie Funktionssteuerung Einstellbare Funktionen Einstellung zu wählen, und drücken Sie dann ENTER. Dies erlaubt es Ihnen, verschiedene Einstellungen auf • Für eine Beschreibung jeder Einstellung siehe Titel/Track-Nummer (Direkt Titel/Track Überspringen) einmal einzustellen, wie Untertitel, Audio und Winkel, „Einstellbare Funktionen“...
Página 120: Einstellungen
Einstellungen All manuals and user guides at all-guides.com HINWEIS HINWEIS Haufige Bedienfunktionen • Zeichen in Fettschrift sind die die Standardeinstellungen • Wenn der BD-Player an ein mit 1080p 24 Hz kompatibles beim Kauf. Fernsehgerät angeschlossen ist und „HDMI Video Out“ Das „Menü“...
Página 121: Smart Settings
IN Europa: Bei Wiedergabe von Audio im Dolby TrueHD-Format Auto: unterschiedlich. Eintrag (Country Code) wird der Dynamikumfang automatisch justiert. http://www.pioneer.eu/ • Bezüglich der Wiedergabemethode von BD-LIVE- Wählen Sie den Ländercode. IN Großbritannien: Inhalten usw. führen Sie die Bedienung entsprechend den *: Senken Sie die Lautstärke vor der Einstellung.
Página 122 all-guides.com...
Página 123: Communication Setup
Einstellungen All manuals and user guides at all-guides.com , um „Next“ zu wählen, und Drücken Sie DivX Register Communication Setup Wählen der Anschlussmethode drücken Sie dann ENTER. Zeigt den Registrierungscode Ihres Players an. Drücken Sie ENTER, um die Verbindung zu Durch Anschluss an das Internet können Sie BD-LIVE- Drücken Sie HOME MENU, um den Bildschirm...
Página 124: Bedienung Für Manuelles Eingeben Von Zeichen
Einstellungen All manuals and user guides at all-guides.com Wiederholen Sie Schritt 3, um alle gewünschten Schließen Sie das USB-Speichergerät an. Bedienung für manuelles Eingeben USB Memory Management Zeichen/Zahlen im Eingabefeld anzuzeigen. • Wenn Sie ein USB-Speichergerät einsetzen oder von Zeichen abnehmen, schalten Sie immer die Stromversorgung aus.
Página 125: Software Update
Player angeschlossen sind, trennen Sie das USB- nachdem „Do not start“ gewählt wurde oder nachdem , um „Settings“ zu wählen, und Produktinformation über diesen Player ist auf der Pioneer-Website Drücken Sie Speichergerät an der Vorderseite ab und ersetzen der Version-Bestätigungsbildschirm geschlossen es durch das USB-Speichergerät, das die Firmware-...
Página 126: Digital Audio-Ausgabe-Auswahlformate
Storungssuche Einstellungen All manuals and user guides at all-guides.com Die folgenden Probleme zeigen nicht immer einen Defekt oder eine Fehlfunktion dieses Players an. Digital Audio-Ausgabe-Auswahlformate Gehen Sie die Liste der Probleme und möglichen Abhilfen durch, bevor Sie das Gerät beim Kundendienst zur Reparatur einreichen.
Página 127 Störungssuche All manuals and user guides at all-guides.com Bild Network Problem Mögliche Ursachen und Abhilfen Problem Mögliche Ursachen und Abhilfen Kein Bild. • Vergewissern Sie sich, dass die Kabel richtig angeschlossen sind. (Seite 9 bis 10) Verbindung zum Internet nicht •...
Página 128 all-guides.com...
Página 129: Zum Rücksetzen Dieses Players
Wenn ein Problem auch nach Ausführung einer Rücksetzung weiter besteht, ziehen Sie das Netzkabel ab und stecken Das BD-ROM-Format unterstützt Java für interaktive Funktionen. Generation entwickelt wurde. es erneut ein. Falls dadurch das Problem nicht behoben wird, wenden Sie sich an die nächste autorisierte Pioneer- „BD-J“ bietet Inhaltsanbietern fast unbegrenzte Funktionalität beim Kundendienststelle.
Página 130: Technische Daten
Betrachten von Breitwandbildern (16:9) auf einem eines Titels vergangen ist. Sie kann zum schnellen Aufsuchen angeschlossenen 4:3-Fernsehgerät zu erlauben. einer spezifischen Szene verwendet werden. (Sie arbeitet möglicherweise nicht mit allen Discs.) Veröffentlicht von Pioneer Corporation. Urheberrechtlich geschützt © 2010 Pioneer Corporation. Alle Rechte vorbehalten.
Página 131 All manuals and user guides at all-guides.com...
Página 132 ITALIANO AVVERTENZA Se la spina del cavo di alimentazione di questo Vi ringraziamo per avere acquistato questo prodotto Pioneer. L’interruttore principale ( STANDBY/ON) apparecchio non si adatta alla presa di corrente Vi preghiamo di leggere queste queste istruzioni per l’uso in modo da sapere usare correttamente il proprio dell’apparecchio non stacca completamente il flusso...
Página 133 Indice Avviso importante All manuals and user guides at all-guides.com Riproduzione BD-RE/-R, DVD-RW/-R ....15 Icone usate nel manuale Introduzione Riproduzione selezionando un titolo .....15 Avviso importante ............3 Riproduzione selezionando una Lista di Icone usate nel manuale ...........3 ..Indica le funzioni permesse dai dischi BD BD VIDEO riproduzione ............15 Copyright ..............3...
Página 134 all-guides.com...
Página 135 Viene riprodotto solo l’audio. I dischi BD-RE/BD-R contenenti sia il formato BDMV sia quello BDAV non sono riproducibili. I dischi Extended Play (formato H.264) registrati con registratori BD Pioneer sono riproducibili. È possibile riprodurre dischi finalizzati. L’audio Linear PCM a 96 kHz viene convertito in audio LInear PCM a 48 kHz prima di venire emesso.
Página 136: Precauzioni Per I Dischi
9 angoli diversi (da davanti, • Richiedere la pulizia della lente al più vicino centro sinistra, destra, ecc.). assistenza Pioneer. Codice di regione Avvertenza sulla formazione di condensa Questo indica il codice di regione (codice di regione •...
Página 137: Controllo Degli Accessori
I file Controllo degli accessori All manuals and user guides at all-guides.com DVD-RW DVD-R CD-RW CD-R Riproduzione di file di immagini Telecomando Batterie di formato “AAA/R03” (2) • Cavo per c.a. È possibile riprodurre file JPEG. • Scheda di garanzia (soli modelli Riproduzione di file video •...
Página 138: Nome E Funzione Delle Varie Parti
Nome e funzione delle varie parti All manuals and user guides at all-guides.com Unità principale (Parte anteriore) Unità principale (Parte posteriore) AC IN STANDBY/ON PQLS OPEN/CLOSE FL OFF 0.5 A BDP-LX54  STANDBY/ON (pagina 12) Piatto portadisco (pagina 14) L’indicatore si accende ad apparecchio Terminale RS-232C (solo BDP-LX54) Terminale DIGITAL OUT OPTICAL (pagina Indicatore 3D (pagina 21)
Página 139: Telecomando
Pagina 9 una marca di televisore.  OPEN/CLOSE (pagina 14) Pulsanti RECEIVER CONTROL Usati per controllare un ricevitore AV Pioneer.  Presa VIDEO OUTPUT  – Accende e spegne il ricevitore AV. BD – Attiva l’ingresso “BD” del ricevitore AV.
Página 140 all-guides.com...
Página 141 NOTA Questo lettore Videoregistratore Televisore Rosso Cavo video component • Collegato il lettore ad un televisore Pioneer col solo cavo HDMI, accendendo (Blu) (da acquistarsi separatamente) NOTA il televisore l’ingresso HDMI viene attivato automaticamente. (L’impostazione • vista non è necessaria.)
Página 142 Collegamenti All manuals and user guides at all-guides.com Collegamento della presa video Collegamento al terminale audio digitale o alle prese audio Potete ottenere immagini ottime attraverso la presa VIDEO OUTPUT. • Potete collegare un componente audio o il televisore al terminale DIGITAL OUT OPTICAL o alle prese AUDIO OUTPUT. •...
Página 143: Caricamento Delle Batterie Nel Telecomando
Cavo LAN completi. ATTENZIONE (da acquistarsi separatamente) • Usare l’adattatore LAN wireless USB (opzionale) consigliato dalla Pioneer ed in vendita opzionalmente. Il funzionamento di altri adattatori LAN wireless non AC IN è garantito. • Non scollegare l’adattatore LAN wireless USB a lettore in funzione.
Página 144: Impostazione Della Lingua
OSAKI 41, 46, 48 • Se l’apparecchio viene acceso senza che contenga un FIRSTLINE 40, 44 OSO 41 disco, appare sullo schermo il logo Pioneer (wallpaper). FISHER 32, 35, 38, 45 OSUME 48  per scegliere “Settings”, poi Premere FORMENTI 32, 07, 42 OTTO VERSAND 31, 32, 07, 42 •...
Página 145: Spegnimento Del Display E Degli Indicatori Del Pannello Anteriore
Le funzioni sono utilizzabilise al lettore viene collegato via JEC 05 SYSLINE 07 Se dalla TV Flat-Screen si ricevono informazioni sulla cavo HDMI una TV Flat-Screen Pioneer, sistema AV (ricevitore JVC 13, 23 TANDY 31, 41, 48 Se si ritiene che le indicazioni del lettore siano troppo lingua, è...
Página 146 all-guides.com...
Página 147 Riproduzione All manuals and user guides at all-guides.com Questa sezione descrive la riproduzione di dischi Per fermare la riproduzione. Riproduzione di dischi BD-/DVD- Uso del menu del disco BD-/DVD-Video (film, ecc.), CD, e video o audio da Premere  STOP. Video dal menu BD-RE/-R e DVD-RW/-R, oppure da un dispositivo di DVD VIDEO...
Página 148 Riproduzione All manuals and user guides at all-guides.com • Se si carica un disco BD con restrizioni di uso imposte NOTA Riproduzione BD-RE/-R, DVD- Fruire di BONUSVIEW o BD-LIVE da un registratore BD, la schermata di digitazione del • Il funzionamento di dispositivi di memoria USB non viene garantito.
Página 149: Riproduzione Cd Audio
Riproduzione All manuals and user guides at all-guides.com Caricare il disco o collegare il dispositivo di Riproduzione selezionando una Riproduzione di file video, audio e Riproduzione CD audio memoria USB nel quale si trovano i file delle traccia di immagini immagini e premere HOME MENU per fare AUDIO CD comparire il HOME MENU.
Página 150: Funzioni Di Riproduzione
Funzioni di riproduzione Riproduzione All manuals and user guides at all-guides.com BD VIDEO BD-RE BD-R Salto al seguente capitolo o Riproduzione di slide show DVD VIDEO DVD-RW DVD-R AVCHD all’inizio di quello corrente AUDIO CD Caricare un disco o dispositivo di memoria (Traccia) di massa USB contenente file di immagini e premere HOME MENU per far apparire HOME...
Página 151 Funzioni di riproduzione All manuals and user guides at all-guides.com Riproduzione ripetuta di un titolo o Riproduzione ripetuta parziale Cambio dei sottotitoli capitolo (Riproduzione ripetuta) (ripetizione ripetuta di una porzione specifica) Se ci sono sottotitoli in più lingue, si può scegliere Riprodurre il titolo o capitolo che volete ripetere.
Página 152 all-guides.com...
Página 153: Controllo Della Funzione
Impostazioni durante la riproduzione All manuals and user guides at all-guides.com  per scegliere l’impostazione Premere Controllo della funzione Funzioni impostabili desiderata, poi ENTER. • Per una descrizione di ciascuna impostazione, vedere Permette di regolare vari parametri in una volta, ad Numero di titolo/brano (salto diretto di titoli/brani) “Funzioni impostabili”...
Página 154: Operazioni Comuni
Impostazioni All manuals and user guides at all-guides.com NOTA NOTA Operazioni comuni • Se il lettore BD è collegato ad un televisore compatibili con • I caratteri in grassetto sono le regolazioni predefinite al la modalità 1080p a 24 Hz e “HDMI Video Out” è regolato su momento dell’acquisto.
Página 155: Smart Settings
In Europa: TrueHD, la gamma dinamica viene regolata • Per quanto riguarda i metodi di riproduzio ne di contenuti automaticamente. http://www.pioneer.eu/ Voce (Country code) BD-LIVE; ecc, fare le operazioni date nel manuale del disco IN U.K.: Scegliere il codice di paese.
Página 156: Communication Setup
Impostazioni All manuals and user guides at all-guides.com  per scegliere “Next”, poi ENTER. Premere DivX Register Communication Setup Scelta del metodo di collegamento Premere ENTER per testare la connessione. Visualizza il codice di immatricolazione del vostro  per Collegandosi a Internet si può usufruire di funzioni BD- Per impostare l’indirizzo IP, premere Premere il pulsante HOME MENU per fare...
Página 157 Impostazioni All manuals and user guides at all-guides.com Ripetere la fase 3 per visualizzare tutti i caratteri/ Collegare il dispositivo di memoria di massa Procedura per l’inserimento USB Memory Management numeri desiderati nel campo di digitazione. USB. manuale dei caratteri •...
Página 158 all-guides.com...
Página 159: Software Update
Se dei dispositivi di memoria di massa USB  per scegliere “Settings”, poi Premere conferma della versione, tornare alla fase 2. Il sito di Pioneer fornisce informazioni su questo lettore. sono già collegati ad ambedue le porte USB dei Per quanto riguarda aggiornamenti ed informazioni di ENTER.
Página 160 Diagnostica Impostazioni All manuals and user guides at all-guides.com I seguenti problemi non sono sempre dovuti a difetti o guasti del lettore. Formati di selezione di uscita audio digitale Prima di richiedere riparazioni, consultare la seguente lista di problemi e loro possibili soluzioni. Alimentazione Stream audio Terminale...
Página 161 Diagnostica All manuals and user guides at all-guides.com Immagine Rete Problema Causa possibile e sua soluzione Problema Causa possibile e sua soluzione Nessuna immagine. • Controllare che i cavi siano collegati correttamente. (Pagine da 9 a 10) Non ci si può collegare ad Internet. •...
Página 162: Glossario
Se la reinizializzazione non risolve il problema, scollegare il cavo di alimentazione e ricollegarlo. Se questo non risolve il Dolby TrueHD problema. entrare in contatto con il più vicino centro assistenza autorizzato Pioneer. Dolby TrueHD è una tecnologia di compressione senza...
Página 163 Anche alcuni dischi Blu-ray usano MPEG-2 ad alto bitrate. Le licenze del software open source usato in questo lettore si trovano alla fine di questo documento. Pubblicato da Pioneer Corporation. Copyright © 2010 Pioneer Corporation. Tutti i diritti riservati.
Página 164 all-guides.com...
Página 165 All manuals and user guides at all-guides.com...
Página 166 Dit apparaat is bestemd voor normaal huishoudelijk Als de netstekker van dit apparaat niet geschikt is Hartelijk dank voor uw aankoop van dit Pioneer product. voor het stopcontact dat u wilt gebruiken, moet u de gebruik. Indien het apparaat voor andere doeleinden Lees deze gebruiksaanwijzing aandachtig door om bekend te raken met de juiste bediening van uw apparaat.
Página 167: Belangrijke Kennisgeving
Inhoud Belangrijke kennisgeving All manuals and user guides at all-guides.com BD-RE/-R, DVD-RW/-R weergave ......15 Pictogrammen in deze handleiding Inleiding Weergave door het selecteren van een titel ..15 Belangrijke kennisgeving..........3 Weergave door het selecteren van een speellijst ...15 Pictogrammen in deze handleiding ......3 ...
Página 168: Over Discs
• PD BD-RE/BD-R discs met materiaal in zowel het BDMV als het BDAV-formaat kunnen niet worden afgespeeld. • CDV “Extended play” (H.264 formaat) discs opgenomen op Pioneer BD recorders kunnen ook worden weergegeven. • CVD Afgesloten discs kunnen worden weergegeven.
Página 169: Bd-Video
Op sommige DVD’s staan scènes die tegelijkertijd vanuit beschadigen. maximaal 9 verschillende camerastandpunten of hoeken • Verzoek uw dichtstbijzijnde door Pioneer erkende service- opgenomen zijn (dezelfde scène wordt bijvoorbeeld van centrum om de lens schoon te laten maken. voren, van links, van rechts enz. opgenomen).
Página 170 all-guides.com...
Página 171: Over Bestanden
Over bestanden Controleren van de accessoires All manuals and user guides at all-guides.com DVD-RW DVD-R CD-RW CD-R Over het weergeven van Afstandsbediening “AAA/R03” formaat batterij (2) • Netsnoer beeldbestanden • Garantiekaart (Alleen bij de Over het weergeven van modellen voor Europa en Rusland) JPEG-bestanden kunnen worden weergegeven.
Página 172: Namen En Functies Van Onderdelen
Namen en functies van onderdelen All manuals and user guides at all-guides.com Hoofdtoestel (voorkant) Hoofdtoestel (achterkant) AC IN STANDBY/ON PQLS OPEN/CLOSE FL OFF 0.5 A BDP-LX54  STANDBY/ON (bladzijde 12) Disclade (bladzijde 14) De indicator licht op wanneer de stroom is RS-232C aansluiting (alleen BDP-LX54) DIGITAL OUT OPTICAL aansluiting 3D indicator (bladzijde 21)
Página 173: Afstandsbediening
Bladzijde 9  OPEN/CLOSE (bladzijde 14) RECEIVER CONTROL toetsen Gebruikt voor het bedienen van een Pioneer AV- receiver.  – Zet de AV-receiver aan of uit.  VIDEO OUTPUT BD – Schakelt de AV-receiver over naar de “BD” signaalbron.
Página 174: Apparatuur Verbinden Met De Hdmi-Aansluiting
OPMERKING Rood 0.5 A Component videokabel (Blauw) • Wanneer u de speler aansluit op een Pioneer televisie via alleen een (los verkrijgbaar) Deze speler Videorecorder HDMI-kabel, zal de instelling voor het video-uitgangssignaal automatisch Blauw overschakelen naar HDMI wanneer de televisie aan wordt gezet. (De (Groen) ...
Página 175: Apparatuur Verbinden Met De Video Aansluiting
Aansluitingen All manuals and user guides at all-guides.com Apparatuur verbinden met de VIDEO aansluiting Aansluiten van de digitale audio-aansluitingen of audio-aansluitingen U kunt ook beelden laten weergeven via de VIDEO OUTPUT aansluiting. • U kunt audio-apparatuur, of de televisie, aansluiten op de DIGITAL OUT OPTICAL aansluiting of de AUDIO OUTPUT aansluitingen.
Página 176 all-guides.com...
Página 177: Aansluiten Van De Lan (10/100) Aansluiting
AC IN LAN-kabel CAUTION (los verkrijgbaar) • Gebruik de door Pioneer aanbevolen draadloze USB LAN adapter, los verkrijgbaar als optioneel accessoire. De werking kan niet worden gegarandeerd met andere draadloze LAN adapters. BDP-LX54 • Koppel de draadloze USB LAN adapter niet los terwijl de speler aan staat.
Página 178: Aan Zetten
Wanneer de stroom wordt ingeschakeld zonder dat er , selecteer “On screen Language” Gebruik FRONTECH 31, 42, 46 PALLADIUM 38 een disc in het toestel zit, zal het Pioneer logoscherm FRONTECH/PROTECH 32 PANAMA 46 en druk vervolgens op ENTER. (achtergrond) verschijnen.
Página 179: Uitschakelen Van Het Display Op Het Voorpaneel En De Aanduidingen
ITT 31, 32, 42 SUSUMU 41 het voorpaneel en de aanduidingen (Gekoppelde taalkeuzefunctie) Deze functies werken wanneer er een Pioneer Flat Screen JEC 05 SYSLINE 07 Wanneer de taal-informatie van een aangesloten Flat TV, AV-systeem (AV-receiver of versterker enz.), of HD AV...
Página 180: Weergave
Weergave All manuals and user guides at all-guides.com Dit hoofdstuk geeft uitleg over het afspelen of weergeven Stoppen van de weergave Weergave van BD/DVD-Video’s via Gebruiken van het discmenu van in de handel verkrijgbare BD/DVD Video’s (films enz.), Druk op  STOP. het menu CD’s en video of audio opgenomen op BD-RE/-R en DVD- DVD VIDEO...
Página 181: Genieten Van Bonusview Of Bd-Live
Weergave All manuals and user guides at all-guides.com • Wanneer er een BD met gebruiksbeperkingen in een OPMERKING Genieten van BONUSVIEW of BD- BD-RE/-R, DVD-RW/-R weergave BD-recorder wordt gedaan, zal het PIN codescherm • De werking van USB-geheugenapparaat kan niet worden LIVE verschijnen.
Página 182 all-guides.com...
Página 183: Audio Cd Weergave
Weergave All manuals and user guides at all-guides.com Doe de disc of het USB-geheugenapparaat Weergave door het selecteren van Weergave van video-, audio- en Audio CD weergave met de beeldbestanden in het toestel en druk een fragment beeldbestanden vervolgens op HOME MENU om het HOME AUDIO CD MENU te openen.
Página 184: Weergeven Van Een Diavoorstelling
Weergavefuncties Weergave All manuals and user guides at all-guides.com BD VIDEO BD-RE BD-R Doorgaan naar het volgende Weergeven van een diavoorstelling DVD VIDEO DVD-RW DVD-R AVCHD hoofdstuk of terug naar het begin AUDIO CD Doe de disc of het USB-geheugenapparaat met de van het huidige hoofdstuk (track) beeldbestanden in het toestel en druk vervolgens op HOME MENU om het HOME MENU te openen.
Página 185: Herhaalde Weergave Van Een Titel Of Hoofdstuk (Herhaalde Weergave)
Weergavefuncties All manuals and user guides at all-guides.com Herhaalde weergave van een titel Geprogrammeerde herhaalde Omschakelen van ondertiteling of hoofdstuk (Herhaalde weergave) weergave (Herhaalde weergave van een opgegeven fragment) Als er ondertitels in verschillende talen op de disc Laat de titel of het hoofdstuk dat u wilt laten staan, kunt u hiertussen heen en weer schakelen.
Página 186: Instellingen Tijdens Afspelen
Instellingen tijdens afspelen All manuals and user guides at all-guides.com , selecteer de gewenste instelling Gebruik Functiebesturing Instelbare functies en druk vervolgens op ENTER. • Zie “Instelbare functies” (zie rechts) voor een Via dit scherm kunt u diverse instellingen wijzigen, Titel-/fragmentnummer (direct naar titel/fragment springen) omschrijving van elk van de instellingen.
Página 187: Instellingen Instellingen
Instellingen All manuals and user guides at all-guides.com OPMERKING OPMERKING Gemeenschappelijke bediening • Wanneer de BD-speler is aangesloten op een voor 1080p • vetgedrukte instellingen zijn de standaardinstellingen 24 Hz signalen geschikte televisie en “HDMI Video Out” is ingesteld bij aankoop van het toestel. Met het “Menu”...
Página 188 all-guides.com...
Página 189: Smart Settings
In Europa: niet doet, kunnen de luidsprekers een hard geluid produceren • Om te kunnen profiteren van BD-LIVE functies, moet u http://www.pioneer.eu/ of kunnen de luidsprekers overbelast raken. de instellingen voor uw breedband internetverbinding Instellingen (Country code) In het V.K.: (bladzijde 11) en de communicatie-instellingen (bladzijde Selecteer de landcode.
Página 190: Communication Setup
Instellingen All manuals and user guides at all-guides.com , selecteer het soort encryptie en Gebruik Selecteren van de DivX Register Communication Setup druk vervolgens op ENTER. verbindingsmethode • Wanneer “OPEN” wordt geselecteerd, kunt u door Toont de registratiecode van uw speler. Door de speler aan te sluiten op het Internet, kunt naar stap 9.
Página 191: Bedieningsprocedure Voor Het Handmatig Invoeren Van Tekens
Instellingen All manuals and user guides at all-guides.com Herhaal stap 3 om alle vereiste tekens/cijfers in Sluit het USB-geheugenapparaat aan. Bedieningsprocedure voor het USB Memory Management het invoervak in te voeren. • Wanneer u een USB-geheugenapparaat aansluit of handmatig invoeren van tekens loskoppelt, moet u eerst de stroom uitschakelen.
Página 192: Software Update
(firmware). versiebevestiging is gesloten, moet u terugkeren naar de Pioneer website. Kijk op onze website voor informatie over vervolgens op ENTER. • Wanneer er een updatebestand wordt gevonden, stap 2.
Página 193: Digitale Audio Uitgangsformaten
Oplossen van problemen Instellingen All manuals and user guides at all-guides.com De volgende problemen betekenen niet altijd dat deze speler kapot is of een storing vertoont. Digitale audio uitgangsformaten Controleer de problemen en hun mogelijke oplossingen hieronder voor u om service verzoekt. Aan/uit Audiosignaal Uitgangs-...
Página 194 all-guides.com...
Página 195 Oplossen van problemen All manuals and user guides at all-guides.com Beeld Netwerk Probleem Mogelijke oorzaken en oplossingen Probleem Mogelijke oorzaken en oplossingen Geen beeld. • Controleer of alle kabels op de juiste manier zijn aangesloten. (Bladzijden 9 t/m 10) Geen verbinding met het Internet. •...
Página 196: Resetten Van Deze Speler
Als dit het probleem niet verhelpt, dient u contact op te nemen met uw dichtstbijzijnde gereproduceerde weergave is bit-voor-bit getrouw aan de originele bron. programmeertaal Java voor interactieve functies. BD-J biedt erkende Pioneer servicecentrum. producenten bijna onbegrensde mogelijkheden voor het creëren van interactieve BD-ROM titels.
Página 197: Technische Gegevens
JPEG-bestanden) te nemen voor dezelfde video, zodat u kunt kiezen. (U kunt alleen profiteren van deze functie als de disc inderdaad meerdere geluidssporen bevat.) Uitgegeven door Pioneer Corporation. Copyright © 2010 Pioneer Corporation. Alle rechten voorbehouden.
Página 198 All manuals and user guides at all-guides.com...
Página 199 Este producto es para tareas domésticas generales. Si la clavija del cable de alimentación de CA de este Le damos las gracias por la adquisición de este producto Pioneer. aparato no se adapta a la toma de corriente de CA Cualquiera avería debida a otra utilización que tareas...
Página 200 all-guides.com...
Página 201 Índice Aviso importante All manuals and user guides at all-guides.com Reproducción de BD-RE/-R,DVD-RW/-R ....15 Los iconos usados en este manual Introducción Reproducción seleccionando un título ......15 Aviso importante ............... 3 Reproducción seleccionando una lista de de instrucciones Los iconos usados en este manual de instrucciones ..3 reproducción .............15 Copyright ..............
Página 202: Acerca De Los Discos
Imagen fija • PD Los discos BD-RE/BD-R con ambos formatos BDMV y BDAV no se pueden reproducir. • CDV Los discos de reproducción extendida (formato H.264) grabados en grabadores BD de Pioneer también se • CVD pueden reproducir. • SVCD Los discos finalizados se pueden reproducir.
Página 203: Título, Capítulo Y Pista
• Solicite la limpieza de la lente al centro de servico Código de región aprobado por Pioneer. Esto indica el código de región (código de región reproducible). Advertencias sobre la formación de condensación...
Página 204: Acerca De Los Archivos
Acerca de los archivos Verificación de los accesorios All manuals and user guides at all-guides.com DVD-RW DVD-R CD-RW CD-R Acerca de la reproducción de Mando a distancia Pilas tamaño “AAA/R03” (2) • Cable de CA archivos de imágenes • Tarjeta de garantía (Modelos para Acerca de la reproducción de Europa y Rusia) Se pueden reproducir archivos JPEG.
Página 205: Nombres Y Funciones De Las Partes
Nombres y funciones de las partes All manuals and user guides at all-guides.com Unidad principal (Parte delantera) Unidad principal (Parte posterior) AC IN STANDBY/ON PQLS OPEN/CLOSE FL OFF 0.5 A BDP-LX54  STANDBY/ON (página 12) Bandeja de disco (página 14) El indicador se enciende cuando se conecta Terminal RS-232C (BDP-LX54 solamente) Terminal DIGITAL OUT OPTICAL...
Página 206 all-guides.com...
Página 207: Conexiones
 OPEN/CLOSE (página 14) Página 9 Botones RECEIVER CONTROL Se usan para controlar un receptor AV de Pioneer.  – Conecta y desconecta la alimentación del receptor AV. BD – Cambia la entrada del receptor AV a “BD”. INPUT – La entrada del receptor AV cambia cada vez ...
Página 208: Conexión Al Terminal Hdmi
 COMPONENT VIDEO Cable HDMI NOTA (disponible en el comercio) • Cuando conecta el reproductor a un televisor de Pioneer con un cable STANDBY/ON PQLS OPEN/CLOSE FL OFF 0.5 A HDMI solamente y el televisor está encendido, la salida de vídeo cambia (Rojo) automáticamente a HDMI.
Página 209 Conexiones All manuals and user guides at all-guides.com Conexión a la toma de vídeo Conexión al terminal de audio digital o a las tomas de audio Puede disfrutar de imágenes a través de la toma VIDEO OUTPUT. • Puede conectar un equipo de audio o el televisor al terminal DIGITAL OUT OPTICAL o a las tomas AUDIO OUTPUT.
Página 210: Antes De Comenzar A Reproducir
AVISO Conecte el cable de alimentación sólo después de Cable LAN • Use el adaptador LAN inalámbrico USB diseñado por Pioneer vendido por (disponible en el comercio) haber terminado las conexiones de todo el equipo. separado como una opción. •...
Página 211: Conexión De La Alimentación
• Cuando se conecta la alimentación si haber un disco pulse ENTER. FRONTECH/PROTECH 32 PANAMA 46 cargado se visualiza la pantalla con el logotipo de Pioneer PANASONIC 31, 07, 08, 42, 22 FUJITSU 48  para seleccionar “On Screen Pulse (papel tapiz).
Página 212 all-guides.com...
Página 213: Apagado De Las Indicaciones Y La Visualización Del Panel Frontal
Cuando se inicia la reproducción en el reproductor o se KAISUI 18, 41, 44 TASHIKO 34 control con un Televisor de Pantalla Plana de Pioneer, un reproductor están demasiado brillantes, puede apagarlo, visualiza HOME MENU o el Navegador del disco, si el...
Página 214: Reproducción
Reproducción All manuals and user guides at all-guides.com Esta sección explica la reproducción de discos BD-/ Para detener la reproducción Reproducción de discos BD-/DVD- Uso del menú de disco DVD-Vídeo (películas, etc.) disponibles en el comercio, Pulse  STOP. Vídeo desde el Menú CD, y vídeo o audio grabado en discos BD-RE/-R y DVD- DVD VIDEO RW/-R, así...
Página 215: Entretenimiento Con Bonusview
Reproducción All manuals and user guides at all-guides.com • Cuando se carga un disco BD con restricciones de NOTA Entretenimiento con BONUSVIEW Reproducción de BD-RE/-R, uso establecidas por un grabador BD aparece la • a operación de los dispositivos de memoria USB no está o BD-LIVE DVD-RW/-R pantalla de introducción de código PIN.
Página 216: Reproducción De Audio Cd
Reproducción All manuals and user guides at all-guides.com Cargue el disco o conecte el dispositivo de Reproducción seleccionando una Reproducción de archivos de Reproducción de Audio CD memoria USB en el que están grabados los pista vídeo, audio e imágenes archivos de imágenes, y luego pulse HOME AUDIO CD MENU para visualizar HOME MENU.
Página 217: Funciones De Reproducción
Funciones de reproducción Reproducción All manuals and user guides at all-guides.com BD VIDEO BD-RE BD-R Reproducción de presentación de Salto al siguiente capítulo (pista) o DVD VIDEO DVD-RW DVD-R AVCHD diapositivas al comienzo del capítulo actual AUDIO CD El salto (al comienzo de un capítulo o pista) funciona Cargue el disco o el dispositivo de memoria USB en el cuando se pulsa ...
Página 218 all-guides.com...
Página 219: Reproducción Repetida De Un Título O Capítulo (Reproducción Repetida)
All manuals and user guides at all-guides.com Reproducción repetida de un título Reproducción repetida parcial Cambio de subtítulos o capítulo (Reproducción repetida) (Reproducción repetida de una parte especificada) Si se han provisto subtítulos en múltiples idiomas Reproduzca el título o capítulo que quiera podrá...
Página 220: Ajustes Durante La Reproducción
Ajustes durante la reproducción All manuals and user guides at all-guides.com  para seleccionar el ajuste deseado y Pulse Control de función Funciones que pueden ajustarse luego pulse ENTER. • Para ver una descripción de cada elemento de ajuste, De este modo podrá realizar varios ajustes a la vez, consulte “Funciones que pueden ajustarse”...
Página 221: Operaciones Comunes
Ajustes All manuals and user guides at all-guides.com NOTA NOTA Operaciones comunes • Cuando el reproductor BD está conectado a un televisor • Los caracteres en negrita indican los ajustes compatible con 1080p 24 Hz y la “HDMI Video Out” predeterminados en el momento de la compra del aparato.
Página 222 • Las funciones disponibles cambian dependiendo del disco. (Si el audio suena anormal, ajuste en “Normal”.) las calificaciones correspondientes grabadas en ellos. http://www.pioneer.eu/ • Con respecto al método de reproducción del contenido Auto: Cuando reproduce audio en el formato Dolby TrueHD, En el Reino Unido: BD-LIVE, etc., realice las operaciones según las...
Página 223 Ajustes All manuals and user guides at all-guides.com  para seleccionar “Next” y luego Pulse DivX Register Communication Setup Selección del método de conexión pulse ENTER. Visualiza el código de registro de su reproductor. Pulse ENTER para probar la conexión. Conectando a Internet, usted puede disfrutar de las Pulse HOME MENU para visualizar la pantalla...
Página 224 all-guides.com...
Página 225 Ajustes All manuals and user guides at all-guides.com Repita el paso 3 para visualizar todos los Conecte el dispositivo de memoria USB. El procedimiento de operación USB Memory Management caracteres/números deseados en el campo de • Cuando inserte o retire un aparato de memoria USB, para introducir caracteres asegúrese de desconectar la alimentación principal.
Página 226 Software update file is detected in the USB memory de actualización del firmare del sistema. En el sitio Web de Pioneer se ofrece información de este y luego pulse ENTER. device. Start update? •...
Página 227 Solución de problemas Ajustes All manuals and user guides at all-guides.com Los siguientes problemas no siempre indicarán un defecto o mal funcionamiento de este reproductor. Formatos de selección de salida de audio digital Consulte los problemas y las listas de soluciones posibles enumeradas abajo antes de solicitar servicio. Alimentación Streaming de audio Terminal...
Página 228 Solución de problemas All manuals and user guides at all-guides.com Imagen Network Problema Causas posibles y soluciones Problema Causas posibles y soluciones No hay imagen. • Asegúrese de que los cables están conectados correctamente. (Páginas 9 a 10) No se puede conectar a Internet. •...
Página 229: Para Reiniciar Este Reproductor
Cuando el problema persiste incluso después de realizar un reinicio, desenchufe el cable de CA y vuelva a enchufarlo. Si esto BDAV (Blu-ray Disc Audio/Visual, BD-AV) se refiere a uno de los no resuelve el problema, póngase en contacto con el centro de servicio aprobado por Pioneer más cercano. Un sistema de sonido desarrollado como una extensión de formatos de aplicación usados para discos Blu-ray que pueden...
Página 230 all-guides.com...
Página 231 (Aplicable para archivos JPEG sólo con este sistema) por DVD-Vídeo y emisiones digitales en todo el mundo. Algunos discos Blu-ray también usan MPEG-2 con velocidad de bits alta. Publicado por Pioneer Corporation. Copyright © 2010 Pioneer Corporation. Todos los derechos reservados.
Página 232 All manuals and user guides at all-guides.com...
Página 233: Software License Notice
You are not responsible for enforcing free status of all derivatives of our free by contacting your local Pioneer Customer is true depends on what the Program does. When we speak of free software, we are Support Center.
Página 234 Software License Notice All manuals and user guides at all-guides.com ADVISED OF THE POSSIBILITY OF SUCH 51 Franklin Street, Fifth Floor, Boston, MA When a program is linked with a library, all modules it contains, plus any associated written entirely by you; rather, the intent is to under Section 6.) DAMAGES.
Página 235 Software License Notice All manuals and user guides at all-guides.com itself accompanies the executable. It may indirectly through you, then the only way both licenses are BSD-style Open Source that the holder is Tim Hudson (tjh@cryptsoft. AS TO THE QUALITY AND PERFORMANCE happen that this requirement contradicts you could satisfy both it and this License OF THE LIBRARY IS WITH YOU.
Página 236 all-guides.com...
Página 237 All manuals and user guides at all-guides.com...
Página 238 All manuals and user guides at all-guides.com...
Página 239 All manuals and user guides at all-guides.com...
Página 240 ) e scopri subito quali vantaggi puoi ottenere! Scarica la versone elettronica di questo manuale dal nostro sito internet. http://www.pioneer.nl - Voor klanten in Europa: Ontdek nu de voordelen van online registratie! Registreer uw Pioneer product via http://www.pioneer.be http://www.pioneer.eu Download een elektronische versie van de handleiding via de website.
Página 241 Registra il tuo prodotto su http://www.pioneer.it ( o http://www.pioneer.eu) e scopri subito quali vantaggi puoi ottenere! Ontdek nu de voordelen van online registratie! Registreer uw Pioneer product via http://www.pioneer.nl - http://www.pioneer.be (of http://www.pioneer.eu) http://www.pioneer.es ( o en http://www.pioneer.eu) Descubra los beneficios de registrarse...
Página 242: Important
All manuals and user guides at all-guides.com Thank you for buying this PIONEER product. Please read through these operating instructions so you will know how to operate your model properly. After you have finished reading the instructions, put them away in a safe place for future reference.
Página 243 All manuals and user guides at all-guides.com For U.K. model and Singapore model only Replacement and mounting of an AC plug on the power supply cord of this unit should be performed only by qualified service personnel. IMPORTANT: THE MOULDED PLUG This appliance is supplied with a moulded three pin mains plug for your safety and convenience.
Página 244: Power-Cord Caution
All manuals and user guides at all-guides.com POWER-CORD CAUTION CAUTION Handle the power cord by the plug. Do not pull out the The POWER switch on this unit will not completely plug by tugging the cord and never touch the power cord shut off all power from the AC outlet.
Página 245 All manuals and user guides at all-guides.com IMPORTANT NOTICE THE MODEL NUMBER AND SERIAL NUMBER OF THIS EQUIPMENT ARE ON THE REAR. RECORD THESE NUMBERS ON YOUR ENCLOSED WARRANTY CARD AND KEEP IN A SAFE PLACE FOR FUTURE REFERENCE. D36-AP9-1_A1_En For U.S.
Página 246: Accessory Items
All manuals and user guides at all-guides.com Contents Installation Features ..........6 Speaker installation Accessory Items ........6 Installation .......... 6 • As shown in the accompanying illustration, when surround speakers are installed to Connections and Use (S-21W) .... 8 the rear of the listening position, you can Connections and Use (S-11)....
Página 247: Installation Precautions
All manuals and user guides at all-guides.com Satellite speakers (S-11) Installation precautions • Labels located on the rear of each speaker • Do not place heavy or large objects on top indicate whether they are designed for front of the speaker. Doing so could provoke the or surround use.
Página 248: Installation
Satellite speaker + Subwoofer down on the receiver and wait a few seconds. The protection feature disables itself automatically. Pioneer is not responsible for any Only the satellite speaker accidents or damage that result from improper installation, misuse or modification of the Frequency(Hz) product, or natural disasters.
Página 249: Rear Panel
All manuals and user guides at all-guides.com Rear panel Auto standby function When there is no (or only very weak) input signal for a period of about ten minutes, the power mode automatically changes to standby (power indicator lights red). The LINE IN power automatically turns on when a signal is AUTO STANDBY...
Página 250: Connecting The Power Cord
All manuals and user guides at all-guides.com Connections and Use Connecting the power cord (S-11) POWER AC IN Connection Before making or changing the Power Cord connections, switch off the power and disconnect the power cord from the AC Connect the power cord for the this unit to the outlet.
Página 251: Before Mounting
All manuals and user guides at all-guides.com Wall-mounting the front and surround speaker • These speaker terminals carry HAZARDOUS LIVE voltage. To prevent the system risk of electric shock when connecting or Attaching the brackets disconnecting the speaker cords, disconnect the power cord before touching •...
Página 252: Specifications
All manuals and user guides at all-guides.com Specifications S-21W Power Amplifier Power Output (Peak) ....................160 W Power Amplifier Power Output (RMS) ............100 W (100 Hz, 4 Ω, THD 10 %) Power Amplifier Power Output (FTC) ..........80 W (35 Hz to 500 Hz, 4 Ω, THD 1 %) Input (sensitivity at 100 Hz) LINE LEVEL (RCA jack) .................
Página 253: Troubleshooting
Investigate the other components and electrical appliances being used. If the trouble cannot be rectified even after exercising the checks listed below, ask your nearest PIONEER authorized service center or your dealer to carry out repair work. S-21W...
Página 254 • An excessively large signal • Turn the volume down to was input, resulting in the resume normal speaker sound suddenly. operation of the automatic output. protection circuit. Published by Pioneer Corporation. Copyright © 2010 Pioneer Corporation. All rights reserved.
Página 255 All manuals and user guides at all-guides.com...
Página 256: Important
All manuals and user guides at all-guides.com Nous vous remercions pour cet achat d’un produit PIONEER. Nous vous demandons de lire soigneusement ce mode d’emploi; vous serez ainsi à même de faire correctement fonctionner l’appareil. Après avoir bien lu le mode d’emploi, le ranger dans un endroit sûr pour pouvoir s’y référer ultérieurement.
Página 257 All manuals and user guides at all-guides.com NOTE IMPORTANTE SUR LE ATTENTION L’interrupteur POWER de cet appareil ne coupe pas CABLE D’ALIMENTATION complètement celui-ci de sa prise secteur. Comme le Tenir le câble d’alimentation par la fiche. Ne pas cordon d’alimentation fait office de dispositif de débrancher la prise en tirant sur le câble et ne pas déconnexion du secteur, il devra être débranché...
Página 258 All manuals and user guides at all-guides.com Sommaire Installation Caractéristiques ........4 Installation des enceintes Articles accessoires......4 Installation .......... 4 • Comme indiqué sur cette illustration, si des enceintes d’ambiance (surround) sont Branchements et utilisation (S-21W) ... 7 installées derrière la position d’écoute, Branchements et utilisation (S-11)..
Página 259: Installation
All manuals and user guides at all-guides.com Précautions d’installation Le degré de l’effet des graves peut s’ajuster en éloignant ou en rapprochant le caisson • Ne placez pas d’objets pesants ou par rapport au mur. volumineux sur le dessus des enceintes. Ceci pourrait provoquer leur Enceintes satellites (S-11) chute,entraînant des dégâts ou des...
Página 260: Fixation Des Coussinets Antidérapants
Cette fonction de protection se efficace pour restituer les grondements du désactive automatiquement. sol et autres effets sonores profonds, utilisés dans les films. Pioneer n’assume aucune Enceinte satellite + Caisson de graves responsabilité en cas d’accidents ou de dégâts, résultant d’une installation inappropriée, d’une erreur d’utilisation, d’une...
Página 261: Branchements Et Utilisation (S-21W)
All manuals and user guides at all-guides.com Branchements et 2 Bouton de volume (MIN/MAX) • Il permet d’ajuster le volume du caisson utilisation (S-21W) de graves. • Avec cet appareil, le niveau des basses peut être réglé indépendamment et il n’est donc pas nécessaire d’élever le Organes des panneaux niveau des basses sur le récepteur.
Página 262: Branchement Du Cordon D'alimentation
All manuals and user guides at all-guides.com 1 Allumez (ON) l’interrupteur Connexion d’alimentation POWER (5). • Si le cordon d’alimentation est branché Avant d’effectuer ou de changer les sur une prise secteur commutée du connexions, coupez l’alimentation et récepteur et que l’interrupteur est laissé débranchez le cordon d’alimentation au activé...
Página 263: Branchements Et Utilisation (S-11)
All manuals and user guides at all-guides.com Branchements et ATTENTION utilisation (S-11) • Les bornes des enceintes sont sous une tension ACTIVE DANGEREUSE. Pour éviter tout risque de décharge électrique lors du branchement et du débranchement des Connexion cordons d’enceinte, débranchez le cordon Avant d’effectuer ou de changer les d’alimentation avant de toucher des parties connexions, coupez l’alimentation et...
Página 264 All manuals and user guides at all-guides.com Fixation des enceintes avant et surround sur un Fixation des appliques • Lors de la fixation d’une applique sur le dos de l’enceinte, veillez à serrer la vis fournie aussi fermement que possible. •...
Página 265: Fiche Technique
All manuals and user guides at all-guides.com Fiche technique S-21W Puissance de sortie d’ampli de puissance (Crête) ................160 W Puissance de sortie d’ampli de puissance (Efficace)....... 100 W (100 Hz, 4 Ω, THD 10 %) Puissance de sortie d’ampli de puissance (FTC) ......80 W (35 Hz à 500 Hz, 4 Ω, THD 1 %) Entrée (sensibilité...
Página 266: Guide De Dépannage
Examinez les autres composants et les appareils électriques en cours d’utilisation. Si vous ne parvenez pas à porter remède à la difficulté en dépit des vérifications proposées sur la liste ci-dessous, demandez au centre de service agréé PIONEER le plus proche ou à votre revendeur d’effectuer les réparations.
Página 267 été fourni, ce revenir à une puissance de subitement de produire des qui a déclenché le sortie d’amplificateur sons. fonctionnement du circuit normale. de protection automatique. Publication de Pioneer Corporation. © 2010 Pioneer Corporation. Tous droits de reproduction et de traduction réservés.
Página 268 All manuals and user guides at all-guides.com Wir danken Ihnen für den Kauf dieses Pioneer-Produkts. Lesen Sie sich bitte diese Bedienungsanleitung durch. Dann wissen Sie, wie Sie Ihr Gerät richtig bedienen. Bewahren Sie sie an einem sicheren Platz auf, um auch zukünftig nachschlagen zu können.
Página 269 All manuals and user guides at all-guides.com Betriebsumgebung Dieses Gerät ist für den Heimgebrauch vorgesehen. Falls bei Einsatz zu einem anderem Zweck (z.B. Betriebstemperatur und Langzeitgebrauch zu gewerblichen Zwecken in einem Betriebsluftfeuchtigkeit: Restaurant oder Betrieb in einem Fahrzeug bzw. +5 °C bis +35 °C, 85 % rel. Feuchte max. Schiff) eine Funktionsstörung auftritt, die eine Reparatur des Gerätes erforderlich macht, werden (Ventilationsschlitze nicht blockiert)
Página 270: Aufstellen Der Lautsprecher
All manuals and user guides at all-guides.com Inhaltsverzeichnis Aufstellung Merkmale ..........4 Aufstellen der Mitgeliefertes Zubehör ...... 4 Aufstellung ......... 4 Lautsprecher Anschlüsse und Betrieb (S-21W) ..7 • Wie in der beigefügten Abbildung gezeigt Anschlüsse und Betrieb (S-11) ... 9 lässt sich ein echter 5.1-kanaliger Surround Sound erhalten, wenn Surround- Technische Daten ......
Página 271: Vorsichtshinweise Zur Aufstellung
All manuals and user guides at all-guides.com Bässe monaural über den Subwoofer dazu führen, dass Farbverzerrungen auf wiedergegeben. Dies ermöglicht eine dem Bildschirm eines Fernsehgerätes oder praktisch beliebige Platzierung des Farbmonitors mit Kathodenstrahlröhre Subwoofers. Wird er jedoch in einem zu verursacht werden.
Página 272: Reinigung Der Außenflächen
Plätze, wo das Gerät Wärme, Wasserdampf Die Schutzschaltung wird automatisch oder rußigem Rauch ausgesetzt wäre, deaktiviert. müssen vermieden werden.) Pioneer übernimmt keinerlei • Der Subwoofer muss von Geräten wie Haftung für Unfälle oder Schäden, Cassettendecks, die empfindlich die auf eine unsachgemäße gegenüber Magnetfeldern sind,...
Página 273: Anschlüsse Und Betrieb (S-21W)
All manuals and user guides at all-guides.com Rückwand Effektive Kombination des Subwoofers mit Satellitenlautsprechern • Wenn der Subwoofer mit LINE IN Satellitenlautsprechern in einer AUTO STANDBY Lautsprecheranlage kombiniert wird, werden die in der beigefügten Abbildung gezeigten Klangeigenschaften erhalten, die in einer Verbesserung der POWER Basswiedergabe resultieren.
Página 274: Anschließen Des Netzkabels
All manuals and user guides at all-guides.com VORSICHTSHINWEISE VORSICHTSHINWEISE • Bei Anschluss an die PREOUT-Buchse für • Die Standardeinstellung des AUTO STANDBY-Schalters ist ON (Ein). den Surround-Mittenkanal des Receivers werden die Bässe lediglich über den Bereitschaftsautomatik-Funktion Mittenkanal wiedergegeben, so dass sie zu Wenn dem Gerät ca.
Página 275: Anschlüsse Und Betrieb (S-11)
All manuals and user guides at all-guides.com 2 Bedienen Sie den Receiver, und stellen Drahtes wie in der nachstehenden Sie die Lautstärke für die übrigen Abbildung gezeigt in das Klemmenloch Lautsprecher wunschgemäß ein. ein. Lassen Sie die Lasche los, um den Draht in der Klemme zu sichern.
Página 276: Vor Der Montage
All manuals and user guides at all-guides.com Bedienung • Stellen Sie die Übernahmefrequenz des Receivers auf 200 Hz ein. Wandmontage der Front- 5 mm und Surround- 5 mm bis 7 mm 10 mm Befestigungsschraube (nicht mitgeliefert) Lautsprecher Anbringen der Halterungen •...
Página 277: Technische Daten
All manuals and user guides at all-guides.com Technische Daten S-21W Leistungsverstärker-Ausgangsleistung (Spitzenleistung)..............160 W Leistungsverstärker-Ausgangsleistung (eff.)....100 W (100 Hz, an 4 Ω, Gesamtklirrfaktor 10 %) Leistungsverstärker-Ausgangsleistung (Dauerausgangsleistung) ..80 W (35 Hz bis 500 Hz, an 4 Ω, Gesamtklirrfaktor 1 %) Eingang (Empfindlichkeit bei 100 Hz) LINE LEVEL (Cinchbuchse) ..........
Página 278: Störungsbeseitigung
Tabelle. Die Störungsursache kann auch bei einem anderen Gerät liegen. Bitte überprüfen Sie daher auch die anderen in Betrieb befindlichen Komponenten und Elektrogeräte. Falls sich eine Störung anhand der in der nachstehenden Tabelle aufgeführten Abhilfemaßnahmen nicht beseitigen lässt, wenden Sie sich bitte an eine PIONEER- Kundendienststelle oder Ihren Fachhändler. S-21W Störung...
Página 279 • Verringern Sie den Signal wurde zugeleitet, so Lautstärkepegel, wonach Lautsprecher stoppt dass die automatische die normale Tonausgabe plötzlich. Schutzschaltung von den Lautsprechern angesprochen hat. fortgesetzt wird. Veröffentlicht von Pioneer Corporation. Urheberrechtlich geschützt © 2010 Pioneer Corporation. Alle Rechte vorbehalten.
Página 280: Importante
All manuals and user guides at all-guides.com Grazie per aver acquistato questo prodotto Pioneer. Leggere attentamente questo manuale di istruzioni per familiarizzarsi con l’uso dell’apparecchio. Conservare poi il manuale per ogni eventuale futura necessità. Queste istruzioni per l'uso valgono per i modelli S-21W ed S-11. Consultare le sezioni del manuale riguardanti il proprio modello.
Página 281 All manuals and user guides at all-guides.com AVVERTIMENTO RIGUARDANTE Se la spina del cavo di alimentazione di questo apparecchio non si adatta alla presa di corrente IL FILO DI ALIMENTAZIONE alternata di rete nella quale si intende inserire la Prendete sempre il filo di alimentazione spina stessa, questa deve essere sostituita con una per la spina.
Página 282: Caratteristiche
All manuals and user guides at all-guides.com Indice Installazione Caratteristiche ........4 Installazione dei diffusori Accessori in dotazione ....... 4 Installazione........4 • Come si vede dall’illustrazione, se si installano diffusori surround dietro la Collegamenti ed uso (S-21W)..... 6 posizione di ascolto si può ottenere un Collegamenti ed uso (S-11) ....
Página 283: Precauzioni Per L'installazione
All manuals and user guides at all-guides.com Diffusori satellite (S-11) • Prima di fare collegamenti, spegnere i propri componenti AV, scollegarli e • Le etichette dietro a ciascun diffusore consultarne i manuali. Controllare di avere indicano se sono anteriori o surround. usato i cavi di collegamento corretti.
Página 284 La caratteristica di sicurezza si disattiva da sé. Diffusore satellite + subwoofer Pioneer non è responsabile di incidenti e danni dovuti ad un’installazione scorretta, all’uso scorretto o alla modifica del Solo diffusore satellite prodotto, o a disastri naturali.
Página 285: Pannello Posteriore
All manuals and user guides at all-guides.com Pannello posteriore Funzione Auto Standby Se per circa dieci minuti non si ha segnale (o poco segnale) in ingresso, questa unità si porta automaticamente in standby (l’indicatore di alimentazione diviene rosso). LINE IN L’apparecchio si accende automaticamente AUTO STANDBY alla ricezione di segnale.
Página 286: Collegamento Del Cavo Di Alimentazione
All manuals and user guides at all-guides.com Collegamenti ed uso Collegamento del cavo di (S-11) alimentazione POWER Collegamenti AC IN Prima di fare o modificare i collegamenti, spegnere questa unità e scollegarne il cavo Cavo di alimentazione di alimentazione dalla presa di corrente. Collegamento dei diffusori Collegare il cavo di alimentazione per questa Per ottenere il meglio dai proprio diffusori è...
Página 287: Prima Dell'installazione
All manuals and user guides at all-guides.com ATTENZIONE Installazione su parete dei diffusori anteriori e • Questi terminali portano ALTA TENSIONE. Per evitare il rischio di folgorazioni durante surround il collegamento o scollegamento di cavi dei Applicazione delle staffe diffusori, scollegare il cavo di alimentazione prima di toccare parti non •...
Página 288: Dati Tecnici
All manuals and user guides at all-guides.com Dati tecnici S-21W Potenza emessa dall’amplificatore di potenza (di picco) ..............160 W Potenza emessa dall’amplificatore di potenza (RMS)......100 W (100 Hz, 4 Ω, DAC 10 %) Potenza emessa dall’amplificatore di potenza (FTC)....80 W (da 35 Hz a 500 Hz, 4 Ω, DAC 1 %) Ingresso (sensibilità...
Página 289 Alle volte il problema può risiedere in un altro componente del sistema. Controllare gli altri componenti ed elettrodomestici usati. Se il problema non può venire risolto neppure con i controlli suggeriti di seguito, chiedere al più vicino centro assistenza autorizzato PIONEER o al vostro negoziante di fiducia di eseguire le riparazioni necessarie.
Página 290 • Si è ricevuto un segnale di • Abbassare il volume e la livello eccessivo, che ha riproduzione riprenderà. improvvisamente. fatto scattare il circuito automatico di protezione. Pubblicato da Pioneer Corporation. Copyright © 2010 Pioneer Corporation. Tutti i diritti riservati.
Página 291 All manuals and user guides at all-guides.com...
Página 292 All manuals and user guides at all-guides.com Hartelijk dank voor de aanschaf van dit Pioneer produkt. Lees de gebruiksaanwijzing aandachtig door zodat u het apparaat op de juiste wijze bedient. Bewaar de gebruiksaanwijzing voor het geval u deze in de toekomst nogmaals nodig heeft.
Página 293 All manuals and user guides at all-guides.com WAARSCHUWING NETSNOER Als de netstekker van dit apparaat niet geschikt is Pak het netsnoer beet bij de stekker. Trek de stekker er voor het stopcontact dat u wilt gebruiken, moet u de niet uit door aan het snoer te trekken en trek nooit aan stekker verwijderen en een geschikte stekker het netsnoer met natte handen aangezien dit kortsluiting aanbrengen.
Página 294: Installatie
All manuals and user guides at all-guides.com Inhoudsopgave Installatie Kenmerken .......... 4 Installatie van de Bijgeleverde accessoires ....4 Installatie ..........4 luidsprekers Aansluitingen en gebruik (S-21W) ..7 • Zolas aangegeven in de onderstaande Aansluitingen en gebruik (S-11)..9 afbeelding kunt u surroundluidsprekers naast de luisterpositie opstellen om te Technische gegevens ......
Página 295 All manuals and user guides at all-guides.com de andere luidsprekers onnatuurlijk klinkt. televisietoestel af vallen door externe De sterkte van het baseffect kan worden schokken, zoals aardschokken, en kunnen aangepast door de subwoofer dichter bij of de omstanders in gevaar worden gebracht verder verwijderd van de muur te plaatsen.
Página 296 Het beschermingscircuit zal zichzelf weer en andere lage geluidseffecten die in automatisch uitschakelen. speelfilms voorkomen. Satellietluidspreker + Subwoofer Pioneer kan niet aansprakelijk worden gesteld voor ongevallen of schade die het gevolg zijn van onjuiste montage, verkeerd gebruik of wijziging van het...
Página 297: Aansluitingen En Gebruik (S-21W)
All manuals and user guides at all-guides.com Aansluitingen en 2 Volumeknop (MIN/MAX) • Met deze knop kunt u het volumeniveau gebruik (S-21W) van de subwoofer instellen. • U kunt met deze subwoofer het niveau voor de lage tonen onafhankelijk instellen. Versterk de lage tonen dus niet Faciliteiten op het paneel met uw receiver.
Página 298: Aansluiten Van Het Netsnoer
All manuals and user guides at all-guides.com Aansluitingen Bediening Zie Faciliteiten op het paneel op blz. 7 voor Schakel de stroom uit en haal de stekker uit het stopcontact voordat u begint met details betreffende de functie van de diverse het maken of wijzigen van de onderdelen.
Página 299: Aansluitingen En Gebruik (S-11)
All manuals and user guides at all-guides.com Aansluitingen en LET OP gebruik (S-11) • Op de luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten of losmaken van de Aansluitingen luidsprekersnoeren, moet u het netsnoer Schakel de stroom uit en haal de stekker losmaken voordat u eventuele niet- uit het stopcontact voordat u begint met...
Página 300 All manuals and user guides at all-guides.com De voorluidsprekers en surroundsluidsprekers aan de muur bevestigen Bevestigen van de beugels • Draai de bijgeleverde schroef zo strak mogelijk aan bij het bevestigen van de beugel aan de achterkant van de luidspreker. •...
Página 301: Technische Gegevens
All manuals and user guides at all-guides.com Technische gegevens S-21W Uitgangsvermogen eindversterker (piek)..................... 160 W Uitgangsvermogen eindversterker (RMS) ..........100 W (100 Hz, 4 Ω, THV 10 %) Uitgangsvermogen eindversterker (FTC) ........80 W (35 Hz tot 500 Hz, 4 Ω, THV 1 %) Ingangsignaal (gevoeligheid bij 100 Hz) LINE LEVEL (RCA tulpstekkerbus)........
Página 302: Oplossen Van Problemen
Controleer daarom ook de andere componenten en elektrische apparatuur die u gebruikt. Als u het probleem aan de hand van de gegeven maatregelen niet kunt verhelpen, dient u contact op te nemen met uw dichtstbijzijnde officiële PIONEER servicecentrum of met uw dealer om het apparaat te laten repareren.
Página 303 • Verlaag het volume om de een uitzonderlijk hoog normale werking van de plotseling met het niveau ingevoerd luidsprekers te herstellen. weergeven van geluid. waardoor het automatische beveiligingscircuit in werking is getreden. Uitgegeven door Pioneer Corporation. Copyright © 2010 Pioneer Corporation. Alle rechten voorbehouden.
Página 304: Precaución Para La Ventilación
All manuals and user guides at all-guides.com Gracias por la adquisición de este producto Pioneer. Para saber cómo utilizar correctamente su modelo, lea cuidadosamente este manual de instrucciones. Después de haber finalizado su lectura, guárdelo en un lugar seguro para futuras referencias.
Página 305: Precauciones Concernientesa La Manipulación Del Cable De Alimentación
All manuals and user guides at all-guides.com PRECAUCIONES CONCERNIENTES PRECAUCIÓN El interruptor de la alimentación POWER de este A LA MANIPULACIÓN DEL CABLE aparato no corta por completo toda la alimentación DE ALIMENTACIÓN de la toma de corriente de CA. Puesto que el cable de alimentación hace las funciones de dispositivo de Tome el cable de alimentación por la clavija.
Página 306: Instalación De Los Altavoces
All manuals and user guides at all-guides.com Índice Instalación Características........4 Instalación de los Accesorios incluidos ......4 Instalación ........... 4 altavoces Conexiones y utilización (S-21W) ..7 • Como se muestra en la ilustración Conexiones y utilización (S-11)..9 siguiente, cuando los altavoces de sonido envolvente se instalan detrás de la posición Especificaciones ........
Página 307: Precauciones De Instalación
All manuals and user guides at all-guides.com cualquier lugar. Sin embargo, si se instala televisor debido a impactos, como demasiado alejado, el sonido de los otros terremotos, y poner en peligro a quienes se altavoces puede perder naturalidad. encontrasen cerca, o dañar el propio El nivel del efecto de los sonidos graves altavoz.
Página 308: Mantenimiento De Las Superficies Externas
Es particularmente eficaz para reproducir desactiva automáticamente. el sonido de truenos y otros efectos de sonidos retumbantes que oímos en las Pioneer no se hace responsable de películas. accidentes o daños como Altavoces satélites + Altavoz de subgraves consecuencia de una instalación incorrecta, manipulación indebida...
Página 309 All manuals and user guides at all-guides.com Conexiones y 2 Perilla del volumen (MIN/MAX) • Ajusta el volumen del altavoz de utilización (S-21W) subgraves. • Con esta unidad, podrá ajustar independientemente el nivel de los graves para no tener que incrementar Elementos del panel los graves en el receptor.
Página 310: Conexión Del Nivel De Línea
All manuals and user guides at all-guides.com 1 Conecte la alimentación poniendo el Conexión interruptor POWER (5) en ON. • Si se conecta el cable de alimentación Antes de hacer o cambiar las conexiones, de la unidad a una toma de CA activa del apague la unidad y desenchufe el cable de receptor y se deja el interruptor en la alimentación de la toma de CA.
Página 311: Conexiones Y Utilización (S-11)
All manuals and user guides at all-guides.com Conexiones y PRECAUCIÓN utilización (S-11) • Estos terminales de altavoces poseen tensión PELIGROSA. Para evitar el riesgo de descarga eléctrica cuando conecte o desconecte los cables de los altavoces, Conexión desconecte el cable de corriente antes de Antes de hacer o cambiar las conexiones, tocar las partes que no están aisladas.
Página 312: Fijación De Las Ménsulas
All manuals and user guides at all-guides.com Montaje en la pared del sistema de altavoces delanteros y de sonido envolvente Fijación de las ménsulas • Al fijar la ménsula a la parte posterior del altavoz, asegúrese de apretar muy bien el tornillo suministrado.
Página 313: Especificaciones
All manuals and user guides at all-guides.com Especificaciones S-21W Salida de potencia del amplificador de potencia (pico) ..............160 W Salida de potencia (eficaz) del amplificador de potencia ......100 W (100 Hz, 4 Ω, DAT 10 %) Salida de potencia (FTC) del amplificador de potencia....80 W (35 Hz a 500 Hz, 4 Ω, DAT 1 %) Entrada (sensibilidad a 100 Hz) NIVEL DE LÍNEA (clavija RCA) ............
Página 314: Solución De Problemas
Si el problema no se puede solucionar después de comprobar los puntos indicados abajo, solicite al centro de servicio autorizado por PIONEER o a su distribuidor que le haga los trabajos de reparación necesarios. S-21W Síntoma...
Página 315 • Baje el volumen o reanude señal excesivamente alta y la salida normal de los dejan de emitir sonido. ha producido la activación altavoces. del circuito de protección automática. Publicado por Pioneer Corporation. Copyright © 2010 Pioneer Corporation. Todos los derechos reservados.
Página 316: Условия Эксплуатации
All manuals and user guides at all-guides.com Благодарим за покупку данного изделия компании PIONEER. Пожалуйста, ознакомьтесь с настоящей инструкцией по эксплуатации, чтобы узнать, как правильно обращаться с приобретенной вами моделью. После того, как вы закончите ознакомление с инструкцией, сохраните ее для сверки с ней в будущем.
Página 317 All manuals and user guides at all-guides.com МЕРЫ ПРЕДОСТОРОЖНОСТИ Если вилка шнура питания изделия не соответствует имеющейся электророзетке, вилку ПРИ ОБРАЩЕНИИ С СЕТЕВЫМ следует заменить на подходящую к розетке. ШНУРОМ Замена и установка вилки должны производиться только квалифицированным техником. Держите сетевой шнур за вилку. Не вытаскивайте Отсоединенная...
Página 318: Функциональные Возможности
All manuals and user guides at all-guides.com Содержание Установка Функциональные возможности....4 Установка колонок Прилагаемые принадлежности ....4 Установка..........4 • Как показано на сопроводительном рисунке, установка колонок объемного Подключение и эксплуатация звучания позади позиции слушателя (S-21W)............7 позволяет получить 5.1-канальное Подключение и эксплуатация (S-11)..9 объемное...
Página 319: Меры Предосторожности При Установке
All manuals and user guides at all-guides.com Меры предосторожности при громкоговорителями, может звучать неестественно. установке Уровень эффекта низкочастотных звуков • Не помещайте на колонки тяжелые или можно отрегулировать, передвигая колонку большие предметы. Это может привести к ближе к стене или дальше от нее. падению...
Página 320 соответствующие представленным на несколько секунд. Защитная функция сопроводительном рисунке, отключается автоматически. иллюстрирующем усиление низких частот. Это особенно эффективно для Компания Pioneer не несет воспроизведения грохота взрывов или ответственность за какие-либо других звуковых эффектов, часто несчастные случаи или ущерб в применяемых в кинофильмах.
Página 321: Установка
All manuals and user guides at all-guides.com Подключение и (вилку) от сетевой розетки по соображениям безопасности. эксплуатация (S-21W) Несоблюдение этого указания может привести к пожару. 2 Ручка регулировки уровня громкости (MIN/MAX) Органы подключения и • Регулирует уровень громкости управления на наружных сабвуфера.
Página 322 All manuals and user guides at all-guides.com 5 Выключатель питания (POWER) Работа с устройством • Переключает питание сабвуфера между режимами включения (ON) и За подробной информацией о функциях выключения (OFF). органов управления обращайтесь к разделу 6 Разъем AC IN Органы подключения и управления на •...
Página 323: Подключение И Эксплуатация (S-11)
All manuals and user guides at all-guides.com Подключение и ВНИМАНИЕ эксплуатация (S-11) • Контактные клеммы для громкоговорителей находятся под ОПАСНЫМ НАПРЯЖЕНИЕМ. Во избежание риска поражения электрическим Подключение током при подсоединении или отсоединении колоночных кабелей Перед выполнением или изменением отсоединяйте шнур питания , перед тем как соединений...
Página 324 All manuals and user guides at all-guides.com Перед выполнением монтажа • Помните, что колонка имеет значительный вес. Под ее тяжестью шурупы могут ослабеть, а материал стены не выдержать нагрузки, что может привести к падению колонки. Убедитесь в том, что стена, к которой...
Página 325: Технические Характеристики
All manuals and user guides at all-guides.com Технические характеристики S-21W Выходная мощность усилителя мощности (пиковое значение) ............160 Вт Выходная мощность усилителя мощности (RMS) ................100 Вт (100 Гц, 4 Ω, полный коэффициент гармоник 10 %) Выходная мощность усилителя мощности (FTC) ............
Página 326: Поиск И Устранение Неполадок
может быть вызвана неисправной работой другого компонента. Проверьте все другие используемые компоненты и электрические приборы. Если выполнение всех описанных внизу проверок не поможет устранить неполадку, обратитесь в ближайший авторизованный сервисный центр компании PIONEER или к вашему дилеру для выполнения ремонта. S-21W Признак...
Página 327 уменьшить уровень. Колонки внезапно • На вход поступил сигнал • Уменьшите уровень, чтобы слишком высокого уровня, восстановить нормальную прекращают что привело к работу колонки. воспроизводить звук. срабатыванию автоматической защитной цепи. Издано Pioneer Corporation. © Pioneer Corporation, 2010. Все права защищены.
Página 328 All manuals and user guides at all-guides.com 操作手冊可通用於S-21W及S-11機型。請根據您的機型查詢手冊中對應的部分。 D3-4-2-1-1_A1_Zhtw D3-4-2-1-3_A1_Zhtw D3-4-2-1-7c*_A1_Zhtw D3-4-2-1-4*_A1_Zhtw D3-4-2-1-7a_A1_Zhtw D3-4-2-2-1a_A1_Zhtw 安裝重低音時，請確定預留本機通風空間，以改善散熱（上方至少需要 POWER 10 cm，後側10 cm，其他各側10 cm）。 D3-4-2-2-2a*_A1_Zhtw D3-4-2-1-7b*_A1_Zhtw K041_A1_Zhtw S002*_A1_Zhtw Zhtw...
Página 329 All manuals and user guides at all-guides.com 目錄安裝功能 .............3 揚聲器安裝配件項目............3 安裝 .............3 • 如圖所示，在聆聽位置後側安裝環繞揚聲連接及使用（S-21W）........5 器時，您即可享受真實的聲道環繞連接及使用（S-11）........7 聲。規格 .............9 故障排除............10 功能 S-21W 160 W • 高功率（峰值） • 精巧設計及深沈低音 • 相位控制技術 S-11 1 左前置揚聲器 2 中置揚聲器...
Página 330 All manuals and user guides at all-guides.com 衛星揚聲器（S-11）安裝注意事項 • 貼在各揚聲器後側的標籤說明本身的設計 • 請勿在揚聲器上方放置重物或大型物體。是否用於前置或環繞。這麼做可能會導致揚聲器傾倒，造成受損 1.8 m • 安裝在右及左側的揚聲器必須區隔約或人員受傷。 2.7 m 至。此安裝距離必須與和電視間的 • 請勿將揚聲器放置在不平穩的表面，因為距離相同，並和到地板的高度相同。這麼做可能會造成揚聲器傾倒並造成受損或人員受傷。 • 另外可選購揚聲器腳架，以聆聽者耳朵的高度或稍高的位置來協助獲得最佳的環繞 • 連接設備時，請先關閉並拔下設備的插揚聲器安裝效果。頭，並查閱說明。請確定您使用的是正確 •...
Página 331 All manuals and user guides at all-guides.com Ω 的阻抗，只能連接至 • 此揚聲器系統擁有 Ω 負載阻抗設計的接收器（接收器揚重低音及衛星揚聲器的有效結合以 Ω＂）聲器輸出端子應清楚標示 “ • 在全體系統中結合重低音與衛星揚聲器 S-11 內含自動迴歸技術，可保護揚聲器。 • 時，產生的聲音特性就如同隨附圖表中所若在接收過大訊號後，揚聲器停止發出雜示，低音頻率會增強。音，請轉低接收器的音量並稍待片刻。防這對於重現電影中地面深沈及其他震撼的護功能會自動停用揚聲器。音效特別有效。對於因不正確的安裝、誤用或產品改裝或天然災害造成的任何意外或受損，先鋒概不負擔任何責任。外觀保養： • 請使用柔軟的乾布擦拭以清潔表面。 •...
Página 332 All manuals and user guides at all-guides.com 後面板自動待機功能在約十分鐘內沒有（或只有非常微弱的）輸入訊號時，電源模式會自動變更為待機（電源指示燈亮紅色）。輸入訊號時，電源會自動 AUTO STANDBY 開啟。開關設為後， LINE IN 就會停用自動待機功能。 AUTO STANDBY • 不過可能會發生在連接輸出雜音或部分其 POWER 他非音訊訊號的設備時，造成重低音自動 AC IN 在自動待機模式中開啟電源。若發生此情況，請關閉自動待機模式，並手動開／關重低音。 5 電源開關（POWER） • 開關重低音電源。 1 電源指示燈...
Página 333 All manuals and user guides at all-guides.com 連接及使用（S-11）連接電源線接線 POWER AC IN 進行或改變接線時，請務必先將電源關掉並從 AC 插座上拔掉電源線。連接揚聲器若要獲得最完美的揚聲器輸出，正確的連接連接本機的電源線至本機的電源接頭（揚聲器與接收器尤其重要。各揚聲器連接均），而另一端則連接至電源。開啟電源由正（）及負（–）端子組成。接收器與揚時，先開啟接收器的電源，然後再開啟本機聲器間的這些端子必須相符。的電源。 1 將隨附揚聲器線的一端接至每一個揚聲器的後側。 • 將有色彩標記的線連接至紅色（）端...
Página 334 All manuals and user guides at all-guides.com 牆壁安裝前置及環繞揚聲器系統 • 這些揚聲器端子均帶有危險電壓。為避免安裝托架在連接或脫離揚聲器線時發生觸電危險， • 在將托架安裝到揚聲器背面時，請確實儘在觸摸任何未絕緣部分之前，請先將電源量將隨機附贈的螺絲上緊固定。線插頭拔離。 • 請勿在中置揚聲器或重低音上安裝托架。 • 連接插頭後，輕拉線材以確定線材端牢牢連接至端子。連接不良可能造成雜訊和聲音中斷。 • 如果線材的線路正好退出端子外，讓線路 • 請使用公制螺紋的螺絲。請勿使用英吋互相接觸，會造成接收器過大的額外負螺紋的螺絲。載。這樣可能導致擴大器停止作用，甚至可能損壞接收器。安裝前 • 使用一整組揚聲器連接接收器時，若其中 •...
Página 335 All manuals and user guides at all-guides.com 規格 S-21W ..................160 W 功率擴大機功率輸出（峰值） ..........100 W 100 Hz Ω， THD 10 % 功率擴大機功率輸出（）（，） ........80 W 35 Hz 500 Hz Ω， THD 1 % 功率擴大機功率輸出...
Página 336 All manuals and user guides at all-guides.com 故障排除人們經常錯將不正確之操作當成系統故障或異常。如果您認為本機有任何問題，請按照以下各點進行檢查。有時問題可能是來自其他裝置。請仔細檢查其他使用中的裝置和電器設備。如果在查證過以下各點後問題還是無法改善，請就近洽詢您的先鋒授權服務中心或經銷商，前來代為維修。 S-21W 故障情況原因解決辦法未供應任何電源 • 電源插頭未正確插入。 • 請確實插入插頭。 POWER （開啟開關後指示燈未亮起）。無聲音 • 配件插頭線的連接錯 • 請再檢查一次並正確連接。誤或中斷連接。（指示燈亮藍色）。 • 音量旋鈕設為。...
Página 337 All manuals and user guides at all-guides.com 故障情況原因解決辦法聽不見聲音（電源指示燈 • 本機已進入待機模式。 • 關閉自動待機功能。 – 開啟自動待機功能後，亮紅色）若在十分鐘左右的時間聽不見音軌的初始聲音。 • 本機在待機模式時，會輸內未輸入訊號（或只有入音訊訊號。非常微弱的訊號），電源模式將自動變更為待機。 – 請注意，當聆聽的音量設為非常低的音量時，自動待機功能可能會運作，並將本機切換為待機模式。 S-11 故障情況原因解決辦法無聲音。...
Página 338 All manuals and user guides at all-guides.com このたびは、パイオニアの製品をお買い上げいただきましてまことにありがとうございます。この取扱説明書をよくお読みになり、正しくお使いください。特に、本書の「安全に正しくお使いいただくために」は必ずお読みください。なお、「取扱説明書」は「保証書」と一緒に必ず保管してください。本書は、S-21W および S-11 の共通取扱説明書です。お買い求めになった製品の項目をご参照ください。安全に正しくお使いいただくために絵表示について絵表示の例この取扱説明書および製品には、製品を安全に正しくお使いいた記号は注意 ( 警告を含む ) しなければならない内容であるだき、お客様や他の方々への危害や財産への損害を未然に防止すことを示しています。るために、いろいろな絵表示をしています。その表示と意味は次図の中に具体的な注意内容 ( 左図の場合は感電注意 ) が描かのようになっています。内容をよく理解してから本文をお読みくれています。ださい。記号は禁止 ( やってはいけないこと ) を示しています。図の中や近くに具体的な禁止内容...
Página 339 All manuals and user guides at all-guides.com • センタースピーカーおよびサブウーファーを、天井に吊り注意下げたり壁に掛けたりしないでください。落ちてけがの原因となることがあります。 [ 設置 ] • サブウーファーを設置する場合は、放熱を良くするため • ぐらついた台の上や傾いたところなど不安定な場所に置か他の機器や壁などから十分な間隔をとってください ( 天ないでください。落ちたり、倒れたりしてけがの原因とな面 10 cm 以上、後面 10 cm 以上、右側、左側各 10 ることがあります。 cm 以上 )。本機と壁および他の機器との間隔がとれな • テレビ、オーディオ機器などに本機を接続する場合は、そいと、内部に熱がこもり、性能不良や故障の原因になりれぞれの機器の取扱説明書をよく読み、電源を切り、説明ます。に従って接続してください。また、接続は指定のコードを...
Página 340 All manuals and user guides at all-guides.com サブウーファー（S-21W）もくじ • サブウーファーを移動する場合は、底面にスピーカーがありますので、スピーカーを触らないように注意してください。特長 ......................4 • サブウーファー前面をリスニング位置に向けてください。付属品の確認 ....................4 • サブウーファーは、人間の耳が低音域において方向がわかりに設置 ......................4 くくなることを利用し、重低音をモノラルで再生します。その接続と使いかた（S-21W) ............... 5 ため、設置場所はかなり自由になりますが、あまり離れた場所接続と使いかた（S-11) ................6 に置くとサブウーファー以外のスピーカーとの音のつながりが仕様 ......................7 故障かな？と思ったら ................8 不自然になる場合があります。壁からの距離で低音の量感を調...
Página 341 All manuals and user guides at all-guides.com 注意接続と使いかた (S-21W) 使用する環境によって、周辺機器からのノイズなどの影響を受けてオートスタンバイ機能が働き、電源がオンになってしまうこと各部の名称があります。そのようなときはオートスタンバイオン / オフ切り換えスイッチをオフにして、電源スイッチで電源をオン / オフしてください。前面パネル電源スイッチ (POWER) 本機の電源を入 / 切します電源コード接続端子（AC IN）注意すべての接続が終わってから、最後に AC インレットと壁のコンセントとを付属の電源コードで接続してください。接続のしかた機器の接続や変更を行う場合は、必ず本機と接続している機器の電源を切り、電源コードをコンセントから抜いてください。ラインレベルの接続パワーインジケーター付属の RCA ピンコードで、本機の LINE IN 端子とアンプのサブ電源をオンにすると青色に点滅後に点灯します。スタンバイ状態...
Página 342 All manuals and user guides at all-guides.com 壁に掛けて使う接続と使いかた (S-11) フロント、サラウンドスピーカーを壁に掛けて使用する場合は、接続のしかた以下の手順で取り付けてください。壁掛け用ブラケットをスピーカーに取り付けます。機器の接続や変更を行う場合は、必ず本機と接続している機器の • 取り付けの際は必ず付属の壁掛け用ブラケットをご使用くださ電源を切り、電源コードをコンセントから抜いてください。い。スピーカーコードの接続 • 壁掛け用ブラケットをスピーカーに取り付けるときは付属のネジを使い、緩みのないようにしっかりと締め付けます。付属のスピーカーコードを各スピーカーに接続します。 • また壁掛け用ブラケットはセンタースピーカー、サブウー各スピーカーのスピーカー端子にスピーカーコードを接ファーには取り付けないでください。続します。スピーカー端子のツメを押しながら芯線を端子に挿し込みます。スピーカーコードはスピーカーコードの赤チューブのある方を端子の⊕側（赤）に、赤チューブのない方を⊖側（黒）に接続します。赤 ⊕ 赤チューブ黒 ⊖ ネジ（付属品）スピーカーを壁に掛けます。...
Página 343: スピーカーユニット
All manuals and user guides at all-guides.com 仕様 S-21W アンプ部付属品最大出力 ................160 W (PEAK) RCA ピンコード (3 m) ................1 実用最大出力 (100 Hz, 10 % , 4 Ω ) ......100 W (JEITA) 電源コード ....................1 入力端子保証書 ......................1 入力レベル...
Página 344: Rca ピンコード (3 M)
All manuals and user guides at all-guides.com 故障かな？と思ったら故障かな？と思ったら、ちょっとチェックしてみてください。意外な操作ミスが故障と思われています。また、本機以外の原因も考えられます。ご使用の他の機器および同時に使用している電気器具もあわせてお調べください。 S-21W 症状原因処置電源が入らない。・電源コードが正しく接続されていない。・プラグを正しく接続してください。 ( 電源スイッチをオンにしてもインジケーターが点灯しない。) 音が出ない。・ボリュームつまみが MIN 位置になって・ボリュームつまみをゆっくり右に回してくださいる。い。 ( インジケーターは青に点灯する。) ・入力レベルが低い。・アンプの出力レベルを上げてください。・RCA ピンコードの接続が正しくない、・接続を確認し、正しく接続してください。または外れている。音が歪む。・音量が大きすぎる。...
Página 345: 保証書
All manuals and user guides at all-guides.com 保証とアフターサービス保証書 ( 別添 ) について保証書は必ず「販売店名・購入日」などの記入を確かめて販売店から受け取っていただき、内容をよくお読みのうえ、大切に保管してください。保証期間はご購入から１年間です。補修用性能部品の最低保有期間補修用性能部品の最低保有期間は製造打ち切り後 8 年です。性能部品とはその製品の機能を維持するために必要な部品です。修理に関するご質問、ご相談お買い求めの販売店または、お近くのパイオニアサービスステーションをご利用ください。電話番号は「ご相談窓口のご案内・修理窓口のご案内」をご覧ください。修理を依頼されるとき 8 ページに従って調べていただき、なお異常のあるときには、ご使用を中止し必ず電源プラグを抜いてから、お買い求めの販売店または、お近くのパイオニアサービスステーションにご連絡ください。連絡していただきたい内容 • ご住所 • お名前 • 電話番号 • 製品名：パワードサブウーファー、スピーカーシステム • 型番：S-21W、S-11 •...
Página 346 All manuals and user guides at all-guides.com サービス拠点のご案内サービス拠点への電話は、修理受付窓口でお受けします。（沖縄県の方は沖縄サービス認定店）また、認定店は不在の場合もございますので、持ち込みをご希望のお客様は修理受付窓口にご確認ください。 ●北海道地区受付月〜金 9:30〜18:00（土・日・祝・弊社休業日は除く） ☆拠点は、土曜も受付 9:30〜12:00、13:00〜18:00（弊社休業日は除く） ☆北海道サービスセンター FAX 011-611-5694 〒064-0822 札幌市中央区北2条西20-1-3 クワザワビル旭川サービス認定店 FAX 0166-55-7207 〒070-0831 旭川市旭町1条1丁目438-89 帯広サービス認定店 FAX 0155-23-7757 〒080-0015 帯広市西5条南28丁目1-1 函館サービス認定店 FAX 0138-40-6473 〒041-0811 函館市富岡町2-18-7 受付月〜金 9:30〜18:00（土・日・祝・弊社休業日は除く） ●東北地区 ☆拠点は、土曜も受付 9:30〜12:00、13:00〜18:00（弊社休業日は除く） ☆東北サービスセンター FAX 022-375-4996 〒981-3121 仙台市泉区上谷刈6-10-26 山形サービス認定店 FAX 023-615-1627 〒990-0023 山形市松波1-8-17 郡山サービス認定店 FAX 024-991-7466 〒963-8861 郡山市鶴見坦1-9-25 クレールアヴェニュ−伊藤第2ビル1F D号盛岡サービス認定店 FAX 019-656-7648 〒020-0051 盛岡市下太田下川原153-1 青森サービス認定店 FAX 017-735-2438 〒030-0821 青森市勝田2-16-10 八戸サービス認定店 FAX 0178-44-3351 〒031-0802 八戸市小中野3-16-8 秋田サービス認定店 FAX 018-869-7401 〒010-0802 秋田市外旭川字梶の目345-1 ●東京都内受付月〜土 9:30〜18:00（日・祝・弊社休業日は除く）...
Página 347 All manuals and user guides at all-guides.com ●関西地区受付月〜金 9:30〜18:00（土・日・祝・弊社休業日は除く） ☆拠点は、土曜も受付 9:30〜12:00、13:00〜18:00（弊社休業日は除く） ☆関西サービスセンター FAX 06-6310-9120 〒564-0052 吹田市広芝町5-8 神戸サービス認定店 FAX 078-265-0832 〒651-0093 神戸市中央区二宮町1丁目10-1 ローレル三宮ノースアベニュー1F 姫路サービス認定店 FAX 0792-51-2656 〒671-0224 姫路市別所町佐土1-126 和歌山サービス認定店 FAX 0734-46-3026 〒641-0014 和歌山市毛見1126-4 京都サービス認定店 FAX 075-644-7975 〒601-8444 京都市南区西九条森本町4 イッツアイランド1F 奈良サービス認定店 FAX 0742-36-8713 〒630-8132 奈良市大森西町21-26 福知山サービス認定店 FAX 0773-24-5375 〒620-0055 福知山市篠尾新町2-74 カマハチマンション ●中国・四国地区受付月〜金 9:30〜18:00（土・日・祝・弊社休業日は除く） ☆拠点は、土曜も受付 9:30〜12:00、13:00〜18:00（弊社休業日は除く） ☆中四国サービスセンター FAX 082-534-5859 〒733-0003 広島市西区三篠町2-4-22 NKビル1F 岡山サービス認定店 FAX 086-250-2724 〒700-0975 岡山市北区今3-10-10 備前ビル1F 松江サービス認定店 FAX 0852-22-7779 〒690-0017 松江市西津田4-5-40 (有）テクピット内福山サービス認定店 FAX 0849-31-2791 〒720-0815 福山市野上町3-12-9 鳥取サービス認定店 FAX 0857-28-8011 〒680-0934 鳥取市徳尾422-2 徳山サービス認定店 FAX 0834-33-5759 〒745-0006 周南市花畠町3-11 森広事務所1F 高松サービス認定店 FAX 087-813-6112 〒760-0080 高松市木太町862-1 徳島サービス認定店 FAX 088-669-6076 〒770-8023 徳島市勝占町中須92-1 大松ジョリカ地下1階103号...
Página 348 All manuals and user guides at all-guides.com ＜各窓口へのお問い合わせの時のご注意＞「0120」で始まるフリーコールおよびフリーコールは、携帯電話・PHSなどからは、ご使用になれません。また、【一般電話】は、携帯電話・PHSなどからご利用可能ですが、通話料がかかります。ご相談窓口のご案内パイオニア商品の修理・お取り扱い（取り付け・組み合わせなど）については、お買い求めの販売店様へお問い合わせください。商品についてのご相談窓口 ● 商品のご購入や取り扱い、故障かどうかのご相談窓口およびカタログのご請求についてカスタマーサポートセンター（全国共通フリーコール）受付時間月曜〜金曜9:30〜18:00、土曜9:30〜12:00、13:00〜17:00（日曜・祝日・弊社休業日は除く） ■家庭用オーディオ/ビジュアル商品 0120−944−222 一般電話 044−572−8102 ■ファックス 044−572−8103 ■インターネットホームページ http://pioneer.jp/support/ ※商品についてよくあるお問い合わせ・メールマガジン登録のご案内・お客様登録など修理窓口のご案内修理をご依頼される場合は、取扱説明書の『故障かな？と思ったら』を一度ご覧になり、故障かどうかご確認ください。それでも正常に動作しない場合は、①型名②ご購入日③故障症状を具体的に、ご連絡ください。修理についてのご相談窓口 ● お買い求めの販売店に修理の依頼が出来ない場合修理受付窓口月曜〜金曜9:30〜18:00、土曜9:30〜12:00、13:00〜17:00（日曜・祝日・弊社休業日は除く）受付時間 ■電話 0120−5−81028 一般電話 044−572−8100 ■ファックス 0120−5−81029 ■インターネットホームページ http://pioneer.jp/support/repair.html ※インターネットによる修理受付対象商品は、家庭用オーディオ/ビジュアル商品に限ります...
Página 349 All manuals and user guides at all-guides.com...
Página 350 Within 40 days of receiving your complaint, Pioneer will investigate the dispute and will either: (1) respond to your complaint in writing informing you what action Pioneer will take, and in what time period, to resolve the dispute; or (2) respond to your complaint in writing informing you why it will not take any action.
Página 351 RÈGLEMENT DES CONFLITS AUX ÉTATS-UNIS - Si un conflit se produit entre vous et Pioneer après la réponse à une demande initiale faite au service de Soutien à la clientèle, vous pouvez avoir recours au Programme de résolution des plaintes de Pioneer pour résoudre le conflit. Ce programme vous est offert sans frais. Vous devez avoir recours au Programme de résolution des plaintes avant de vous prévaloir de vos droits ou de chercher réparation en vertu du Titre I de la loi Magnuson-Moss Warranty-Federal Trade Commission Improvement Act, 15 U.S.C.
Página 352 Примечание: В соответствии со статьей 5 Закона Российской Федерации “О защите прав потребителя” и Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года корпорация Pioneer Europe NV устанавливает условие на следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.

Este manual también es adecuado para:

Vsx-520-k

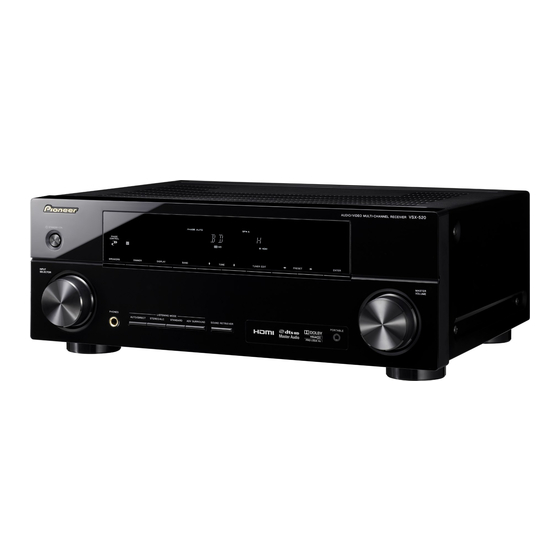

Pioneer VSX-520-S Manual De Instrucciones

Deutsch

Ablauf der Einstellungen auf dem Receiver

1 Vor der Inbetriebnahme

2 Bedienelemente und Displays

3 Anschluss der Geräte

4 Grundlegende Einrichtung

5 Wiedergabe Ihres Systems

6 Das System-Setupmenü

7 Verwendung des Tuners

8 Aufnahmen

9 Andere Anschlüsse

Zusätzliche Informationen

Français

À Propos des Disques

À Propos des Fichiers

Vérification des Accessoires

Noms et Fonctions des Éléments

Raccordements

Avant la Lecture

Lecture

Fonctions de Lecture

Réglages pendant la Lecture

Réglages

Annexe En cas de Panne

Messages Relatifs aux Disques BD et DVD

Glossaire

Spécifications

Avis Concernant la Licence du Logiciel

Anhang Storungssuche

Enlaces rápidos

Capítulos

Solución de problemas

Manuales relacionados para Pioneer VSX-520-S

Resumen de contenidos para Pioneer VSX-520-S
