Instalación
20
6 Instalación
6.1 Condiciones de instalación
6.1.1 Posición de montaje apropiada
1
A
C

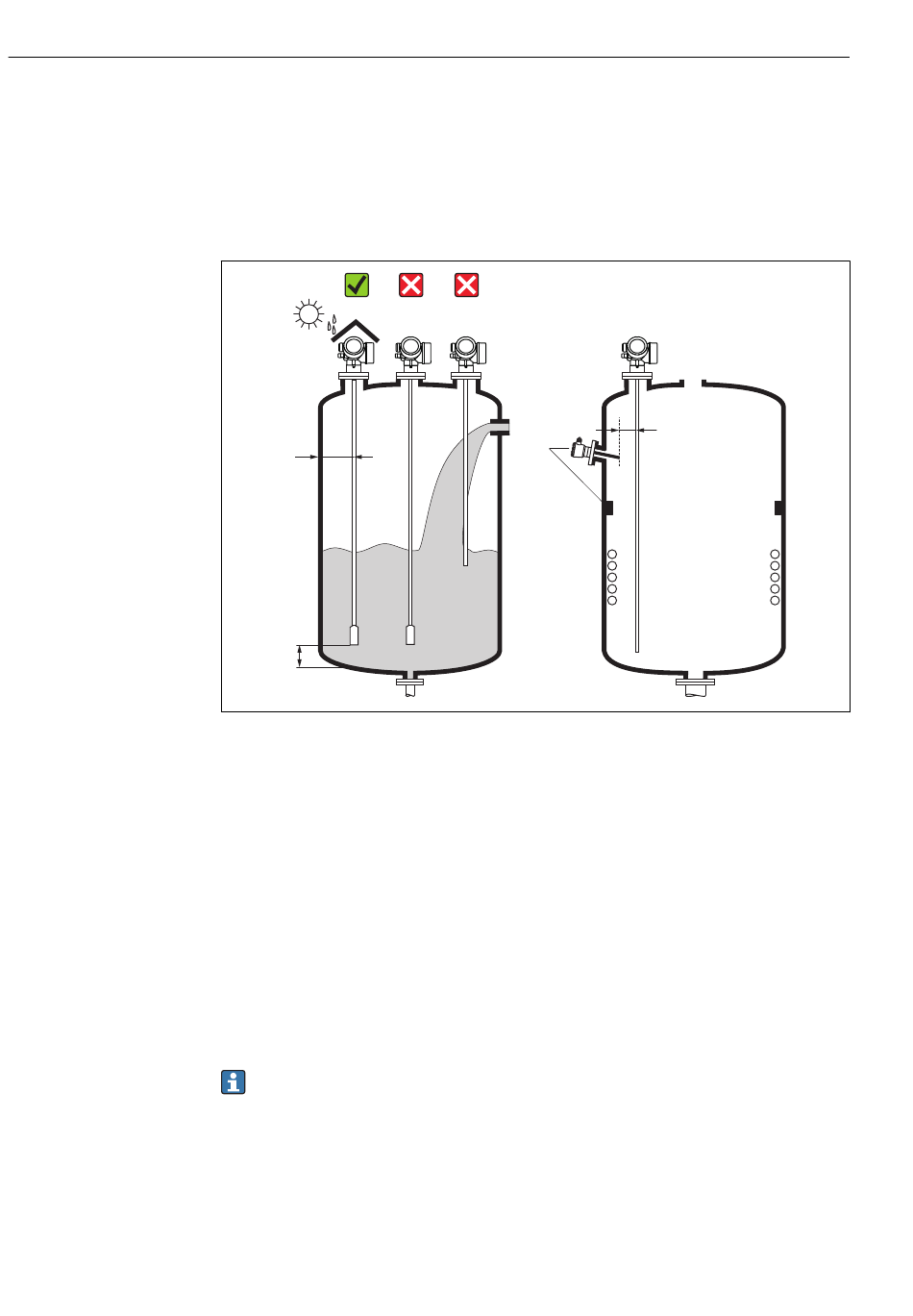

 4 Condiciones de instalación para Levelflex
Requisitos de espacio durante el montaje
• Distancia (A) entre la pared del depósito y las sondas de varilla y de cable:
• Para paredes metálicas lisas: > 50 mm (2 in)
• Para paredes de plástico: > 300 mm (12 in) a las piezas metálicas del exterior del
depósito
• Para paredes de hormigón: > 500 mm (20 in), si no, puede que disminuya el rango de
medición admisible.
• Distancia (B) entre las sondas de varilla y los accesorios internos (3): > 300 mm (12 in)
• Si se utiliza más de un equipo Levelflex:
Distancia mínima entre los ejes del sensor: 100 mm (3,94 in)
• Distancia (C) desde el extremo de la sonda al fondo del depósito:
• Sonda de cable: > 150 mm (6 in)
• Sonda de varilla: > 10 mm (0,4 in)
• Sonda coaxial: > 10 mm (0,4 in)
Las sondas coaxiales pueden montarse a cualquier distancia de la pared y los
accesorios internos.
Levelflex FMP51, FMP52, FMP54 HART
2 3
4
B
Endress+Hauser
A0012606
