Manual de instrucciones resumido

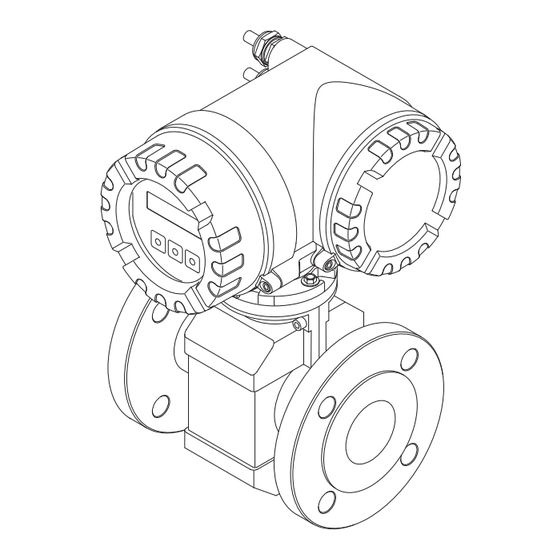

Proline Promag 55
Sistema de medición de caudal electromagnético
El presente manual de instrucciones abreviado no pretende
reemplazar al Manual de Instrucciones que se suministra con el
equipo.
Las instrucciones de funcionamiento y la documentación adicional
que contiene el CD-ROM suministrado proporcionan información
más detallada.
La documentación completa del equipo comprende:
• El presente manual de instrucciones resumido
• Según la versión del equipo:
– Instrucciones de funcionamiento y descripción de las funciones
del equipo
– Certificados de seguridad y otros certificados
– Instrucciones especiales de seguridad conformes a los
certificados del equipo (p. ej., protección contra explosión,
directiva sobre equipos de presión, etc.)
– Información adicional específica del equipo
KA00029D/06/ES/15.15
71303975
Temperatura
Análisis
Registro
Soluciones
Componentes Servicios

Publicidad

Tabla de contenido
loading

Manuales relacionados para Endress+Hauser Proline Promag 55

Resumen de contenidos para Endress+Hauser Proline Promag 55

  • Página 1 Temperatura Análisis Registro Componentes Servicios Manual de instrucciones resumido Proline Promag 55 Sistema de medición de caudal electromagnético El presente manual de instrucciones abreviado no pretende reemplazar al Manual de Instrucciones que se suministra con el equipo. Las instrucciones de funcionamiento y la documentación adicional que contiene el CD-ROM suministrado proporcionan información...

  • Página 2: Tabla De Contenido

    Índice de contenido Proline Promag 55 Índice de contenido 1 Instrucciones de seguridad....... 3 1.1 Uso previsto .

  • Página 3: Instrucciones De Seguridad

    Proline Promag 55 Instrucciones de seguridad Instrucciones de seguridad Uso previsto • El equipo de medición debe utilizarse únicamente para la medición del caudal de líquidos conductivos en sistemas de tuberías cerrados. Se puede medir cualquier líquido (incluso agua desmineralizada) siempre que presente una conductividad mínima de 5 μS/cm.
  • Página 4 Las normas de instalación, los datos de conexión e instrucciones de seguridad indicados en la documentación Ex son de cumplimiento obligatorio. • Endress+Hauser está a su disposición para aclarar cualquier duda que pueda tener sobre los certificados y su aplicación y puesta en práctica.

  • Página 5: Convenciones De Seguridad

    Proline Promag 55 Instrucciones de seguridad Convenciones de seguridad ¡Aviso! Con el símbolo “Aviso” se señala una actividad o procedimiento que, si no se realizan correctamente, pueden implicar daños o poner en peligro la seguridad. Cumpla rigurosamente las instrucciones indicadas y ejecute cuidadosamente los pasos señalados.

  • Página 6: Instalación

    Instalación Proline Promag 55 Instalación Transporte hasta el punto de medida • Transporte el equipo dentro del embalaje original al punto de medida. • No extraiga las cubiertas o tapas hasta justo antes de hacer la instalación. 2.1.1 Transporte de los equipos con bridas DN  300 (12")

  • Página 7: Condiciones De Instalación

    Proline Promag 55 Instalación Condiciones de instalación 2.2.1 Dimensiones Para información sobre las dimensiones del equipo de medición, véase la "Información Técnica" que contiene el CD-ROM. 2.2.2 Lugar de montaje La acumulación de aire o formación de burbujas de aire en el tubo de medición pueden aumentar el error en la medición.

  • Página 8: Tuberías Parcialmente Llenas

    Instalación Proline Promag 55 Tuberías parcialmente llenas Las tuberías parcialmente llenas que presentan gradientes requieren una configuración de tipo desagüe. La función “Detección Tubería Vacía (DTV)“ proporciona una seguridad adicional al poder detectarse con ella si la tubería está vacía o parcialmente llena.

  • Página 9: Orientación

    Proline Promag 55 Instalación 2.2.3 Orientación Una buena orientación contribuye a evitar la acumulación de gases y la formación de sedimentos en el tubo de medición. El equipo de medición proporciona no obstante también una serie de funciones y herramientas para medir correctamente líquidos problemáticos: •...

  • Página 10: Tramos Rectos De Entrada Y Salida

    Instalación Proline Promag 55 Tramos rectos de entrada y salida Siempre que sea posible, instale el sensor en una posición corriente arriba de piezas de conexión como válvulas, uniones en T, tubos acodados, etc. Deben observarse los siguientes tramos rectos de entrada ³...

  • Página 11: Bases, Soportes

    Proline Promag 55 Instalación 2.2.5 Bases, soportes Si el diámetro nominal DN  350 (14"), monte el sensor sobre una base que soporte adecuadamente la carga. " ¡Precaución! ¡Riesgo de daños! No deje que el peso del sensor descanse sobre la carcasa metálica.

  • Página 12: Instalación Del Sensor Promag S

    (), puede resultar necesario montar discos de puesta a tierra entre el sensor y las bridas de la tubería a fin de compensar el potencial. Los discos de puesta a tierra pueden pedirse a Endress+Hauser como accesorios independientes. • Protección del revestimiento interno del tubo de medición: Cuando se realizan medidas con líquidos muy abrasivos, por ejemplo, fangos arenosos o lodos...

  • Página 13: Pares De Apriete Para El Promag S

    Proline Promag 55 Instalación " ¡Precaución! • Cuando se utilizan discos de puesta a tierra (incl. juntas), aumenta la distancia entre cara y cara. Para información sobre las dimensiones, véase la "Información Técnica" que contiene en el CD-ROM. • Revestimiento de goma  No hay que montar ninguna junta suplementaria entre el disco y la brida del sensor.
  • Página 14 Instalación Proline Promag 55 EN (DIN) Par de apriete máx. [Nm] Diámetro Presión Promag S nominal nominal Tornillos [mm] [bar] Goma Poliuretano PTFE Goma dura natural PN 40 4 × M 16 – – PN 40 4 × M 16 –...

  • Página 15: Pares De Apriete Para Presiones De Servicio Según Jis

    Proline Promag 55 Instalación 2.4.2 Pares de apriete para presiones de servicio según JIS Par de apriete máx. [Nm] Diámetro Presión Promag S nominal nominal Tornillos [mm] [bar] Goma natural Poliuretano PTFE Goma dura 4 × M 12 – –...

  • Página 16: Pares De Aprietes Para Presiones De Servicio Según Ansi

    Instalación Proline Promag 55 2.4.3 Pares de aprietes para presiones de servicio según ANSI Par de apriete máx. [lbf ft] ANSI Diámetro Presión Promag S nominal nominal Tornillos [pulgadas] [lbs] Goma natural Poliuretano PTFE Goma dura ½" Clase 150 4 × ½"...

  • Página 17: Instalación Del Sensor Promag H

    Cuando se utilicen conexiones de proceso de plástico, el sensor debe soportarse adicionalmente con medios mecánicos. Puede pedirse a Endress+Hauser, por separado, un kit de montaje en pared como accesorio. 2.5.1 Juntas Al montar la conexión a proceso, asegúrese de que la junta esté...

  • Página 18: Instalación De Anillos De Puesta A Tierra

    Instalación Proline Promag 55 2.5.2 Utilización y montaje de puesta a tierra (DN 2 a 25, 1/12 a 1") En el caso de las conexiones a proceso de material plástico (p.ej., conexiones bridadas o acopladores adhesivos), es necesario compensar el potencial entre el sensor y el líquido mediante anillos de puesta a tierra.

  • Página 19: Unión Del Sensor A La Tubería Mediante Soldadura (Conexiones A Proceso Soldado)

    Proline Promag 55 Instalación 2.5.3 Unión del sensor a la tubería mediante soldadura (conexiones a proceso soldado) " ¡Precaución! ¡Riesgo de dañar la electrónica! Asegúrese de que el equipo de soldadura no esté conectado a tierra a través del sensor o transmisor.

  • Página 20: Instalación Del Cabezal Transmisor

    Instalación Proline Promag 55 Instalación del cabezal transmisor 2.6.1 Giro del cabezal transmisor Cambio de orientación del cabezal de campo de aluminio Cabezal de campo de aluminio apropiado para zonas sin peligro de deflagración £ 180° £ 180° A0007540 2.6.2 Giro del indicador de campo Presione los pestillos laterales del módulo indicador y...

  • Página 21: Instalación De La Caja De Montaje En Pared

    Proline Promag 55 Instalación 2.6.3 Instalación de la caja de montaje en pared " ¡Precaución! • Asegúrese de que la temperatura ambiente no sobrepasa el rango permitido. • Instale siempre la caja de montaje en pared de tal forma que todas las entradas de cable apuntan hacia abajo.

  • Página 22: Verificación Tras La Instalación

    Instalación Proline Promag 55 Montaje en panel +0.5 (+0.019) –0.5 (–0.019) 210 (8.27) +0.5 (+0.019) –0.5 (–0.019) 245 (9.65) mm (inch) ~110 (~4.33) A0007544 Verificación tras la instalación • ¿El equipo de medición está dañado (inspección visual)? • ¿El equipo corresponde a las especificaciones del punto de medida, incluyendo éstas la temperatura y presión del proceso, la temperatura ambiente, la conductividad mínima del...

  • Página 23: Cableado

    Proline Promag 55 Cableado Cableado ¡Aviso! ¡Riesgo de sacudidas eléctricas! Los componentes se encuentran a tensiones eléctricas peligrosas. • No instale el equipo ni efectúe conexiones con el mismo mientras el equipo esté conectado con la fuente de alimentación. • Antes de conectar la fuente de alimentación, compruebe los dispositivos de seguridad.

  • Página 24: Conexión De Varios Tipos De Cabezales

    Cableado Proline Promag 55 Conexión de varios tipos de cabezales Conecte la unidad según el diagrama de asignación de terminales que se encuentra en la parte interna de la tapa. 3.1.1 Versión compacta Conexión del transmisor: Diagrama de conexionado en la tapa del compartimento de conexiones Cable de alimentación...

  • Página 25: Conexión Del Cable De Conexión De La Versión Remota

    Proline Promag 55 Cableado Conexión del cable de conexión de la versión remota 3.2.1 Cable de conexión del Promag S Terminación del cable de conexión Termine el cable de señal y el cable de corriente de las bobinas tal como ilustra la figura de abajo (detalle A).

  • Página 26: Cable De Conexión Del Promag H

    Cableado Proline Promag 55 3.2.2 Cable de conexión del Promag H Terminación del cable de conexión Termine el cable de señal y el cable de corriente de las bobinas tal como ilustra la figura de abajo (detalle A). Dote los conductores del cable delgado con casquillos terminales (detalle B).

  • Página 27: Conexión Del Cable De Conexión

    Proline Promag 55 Cableado 3.2.3 Conexión del cable de conexión: S1 E1 E2 S2GND E S n.c. n.c. n.c. n.c. n.c. n.c. E1 E2 GNDE A0008232 Caja de montaje en pared sobre caja de conexiones, versión remota Caja de conexiones del sensor, versión remota de Promag S Caja de conexiones del sensor, versión separada de Promag H, DN 25...

  • Página 28: Compensación De Potencial

    Cableado Proline Promag 55 Compensación de potencial El equipo sólo mide correctamente cuando el sensor y el producto están al mismo potencial eléctrico. La mayoría de los sensores comprenden como estándar un electrodo de referencia con el que se garantiza la tensión necesaria. Esto significa que generalmente no se necesita utilizar ningún disco de puesta a tierra o aplicar otras medidas.

  • Página 29: Grado De Protección

    Proline Promag 55 Cableado Grado de protección Los equipos cumplen todos los requisitos según IP 67 (NEMA 4X). Tras el montaje en campo o tras la realización de trabajos de servicio técnico, deberán observarse los puntos siguientes para asegurar que la protección IP 67 (NEMA 4X) se mantiene: •...

  • Página 30: Parámetros Hardware De Configuración

    Parámetros hardware de configuración Proline Promag 55 Parámetros hardware de configuración Esta sección contempla únicamente los ajustes mediante hardware que se realizan durante la puesta en marcha. Los otros ajustes (p. ej., configuración de la salida, protección contra escritura, etc.) se describen en las "Instrucciones de funcionamiento" incluidas en el CD-ROM.
  • Página 31 Proline Promag 55 Parámetros hardware de configuración PROFIBUS Rango de direcciones del equipo: 0 a 126 Configuración de fábrica:126 Microinterruptores para ajustar la dirección del OFF ON OFF ON equipo Ejemplo ilustrado: 1+16+32 = dirección del equipo 49 Microinterruptores para establecer el modo de ajuste de la dirección:...

  • Página 32: Resistores De Terminación

    Parámetros hardware de configuración Proline Promag 55 Resistores de terminación ¡Nota! Si el equipo de medición se utiliza al final de un segmento de bus, entonces es necesario que presente una terminación. Esto puede realizarse ajustando las resistencias terminales en la tarjeta E/S del equipo de medición.

  • Página 33: Puesta En Marcha

    Proline Promag 55 Puesta en marcha Puesta en marcha Activación del equipo de medición Una vez acabados la instalación (siendo la verificación tras la instalación satisfactoria), el cableado (siendo la verificación tras el conexionado satisfactoria) y los ajustes mediante hardware necesarios, ya puede conectarse la fuente de alimentación permitida (véase la placa de identificación) con el equipo de medición.

  • Página 34: Operaciones De Configuración

    Puesta en marcha Proline Promag 55 Operaciones de configuración 5.2.1 Elementos de indicación Líneas / campos del indicador Línea principal para valores medidos principales +24.502 Línea adicional para variables adicionales de proceso / estado Línea informativa para un gráfico de barra, por +1863.97...

  • Página 35: Navegación En La Matriz De Funciones

    Proline Promag 55 Puesta en marcha Navegación en la matriz de funciones > 3 s – – – – – – – – A0007665 F Se accede a la matriz de funciones (partiendo de la indicación de valores medidos) P Se selecciona el bloque (por ejemplo, INDICADOR [USER INTERFACE]) F Se confirma la selección...

  • Página 36: Ejecución De Configuración Rápida Inicio

    Puesta en marcha Proline Promag 55 Ejecución de Configuración Rápida Inicio Todas las funciones requeridas para la puesta en marcha se llaman automáticamente con "Configuración Rápida". Las funciones pueden modificarse o adaptarse entonces a su proceso. F Se accede a la matriz de funciones (partiendo de la indicación de valores medidos) P Seleccione el grupo CONFIGURACIÓN RÁPIDA (QUICK SETUP)

  • Página 37: Parámetros Software De Configuración

    Proline Promag 55 Puesta en marcha Parámetros software de configuración 5.5.1 Dirección del equipo Debe ajustarse en los equipos de medición dotados con los siguientes procedimientos de comunicación: • PROFIBUS DP/PA  rango para la dirección del equipo: 0 a 126, ajuste de fábrica: 126 La dirección del equipo puede configurarse mediante:...

  • Página 38: Localización Y Reparación De Fallos

    Puesta en marcha Proline Promag 55 Localización y reparación de fallos Puede encontrar una descripción completa de todos los mensajes de error en las "Instrucciones de funcionamiento" que contiene el CD-ROM. ¡Nota! Las señales de salida (p. ej., impulso, frecuencia) del equipo de medición deben corresponder al controlador de orden superior.
  • Página 39 Proline Promag 55 Puesta en marcha Endress+Hauser...
  • Página 40 KA00029D/06/ES/15.15 71303975...
