Conexión de un sintonizador vía
satélite

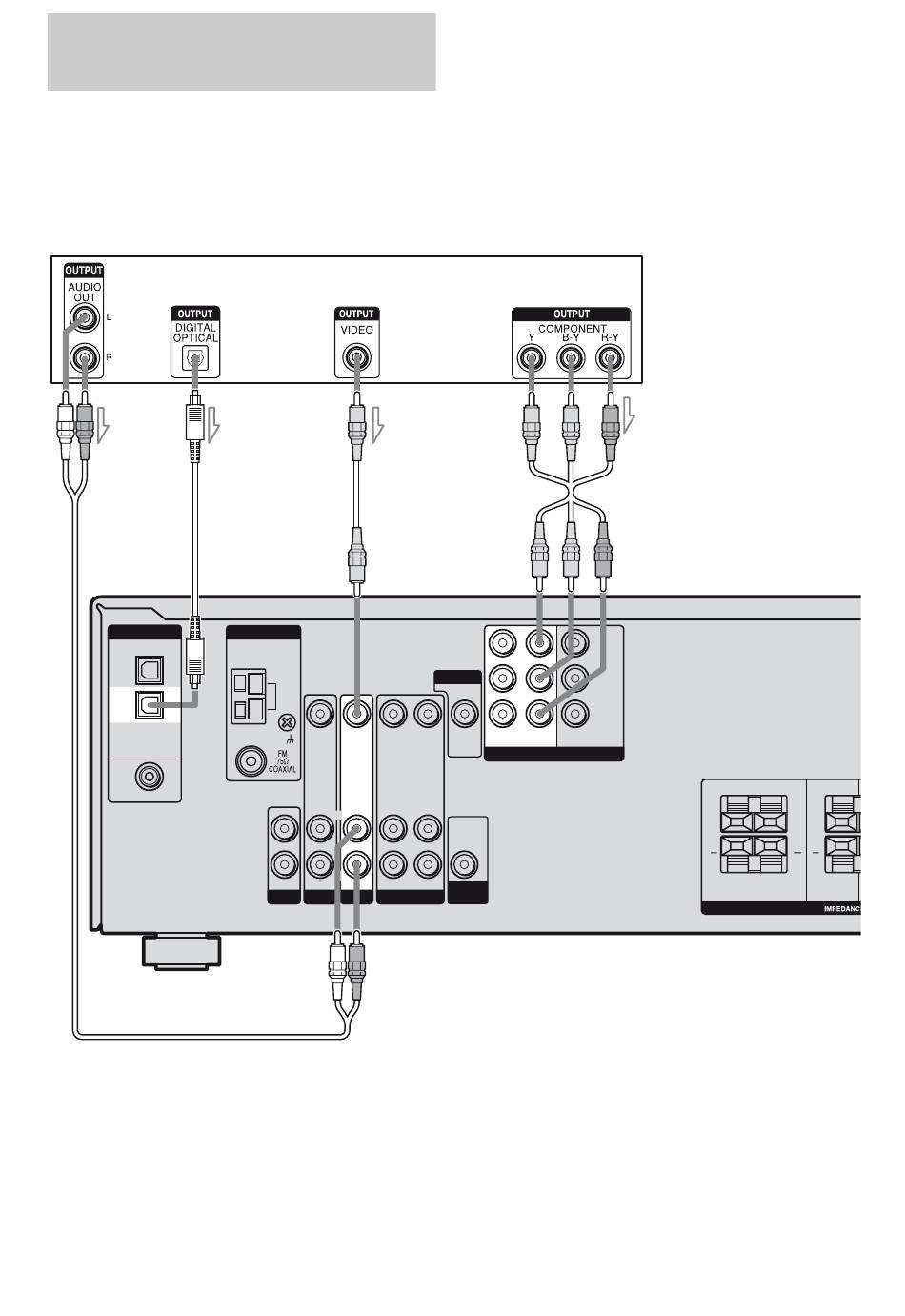

La ilustración siguiente muestra cómo
conectar un sintonizador vía satélite.
No es necesario conectar todos los cables.
Conecte los cables de audio y vídeo de acuerdo
con las tomas de sus dispositivos.
B
A
DIGITAL
OPTICAL
VIDEO 1
IN
VIDEO 2
IN
DVD IN
COAXIAL
A Cable de audio (no suministrado)
B Cable digital óptico (no suministrado)
C Cable de vídeo (no suministrado)
D Cable de vídeo por componentes (no suministrado)
22
ES
Sintonizador vía satélite
C
ANTENNA
AM
VIDEO IN
VIDEO IN
VIDEO OUT
L
L
R
R
AUDIO IN
AUDIO IN
AUDIO IN
AUDIO OUT
SA-CD/CD
DVD
VIDEO 2
VIDEO 1
Notas
• Si conecta cables digitales ópticos, inserte las
clavijas en línea recta hasta que encajen en su sitio.
• No doble ni ate los cables digitales ópticos.
Sugerencia
Todas las tomas de audio digital son compatibles
con frecuencias de muestreo de 32 kHz, 44,1 kHz,
48 kHz y 96 kHz.
MONITOR
VIDEO IN
VIDEO OUT
DVD
VIDEO 2
MONITOR
IN
IN
OUT
COMPONENT VIDEO
L
AUDIO
OUT
R
AUDIO IN
SUB
WOOFER
D
Y
P
/C
B
B
/B–Y
P
/C
R
R
/R–Y
R
+
R
SURROUND
SPEAKERS
L
+
+
L
CENTER
