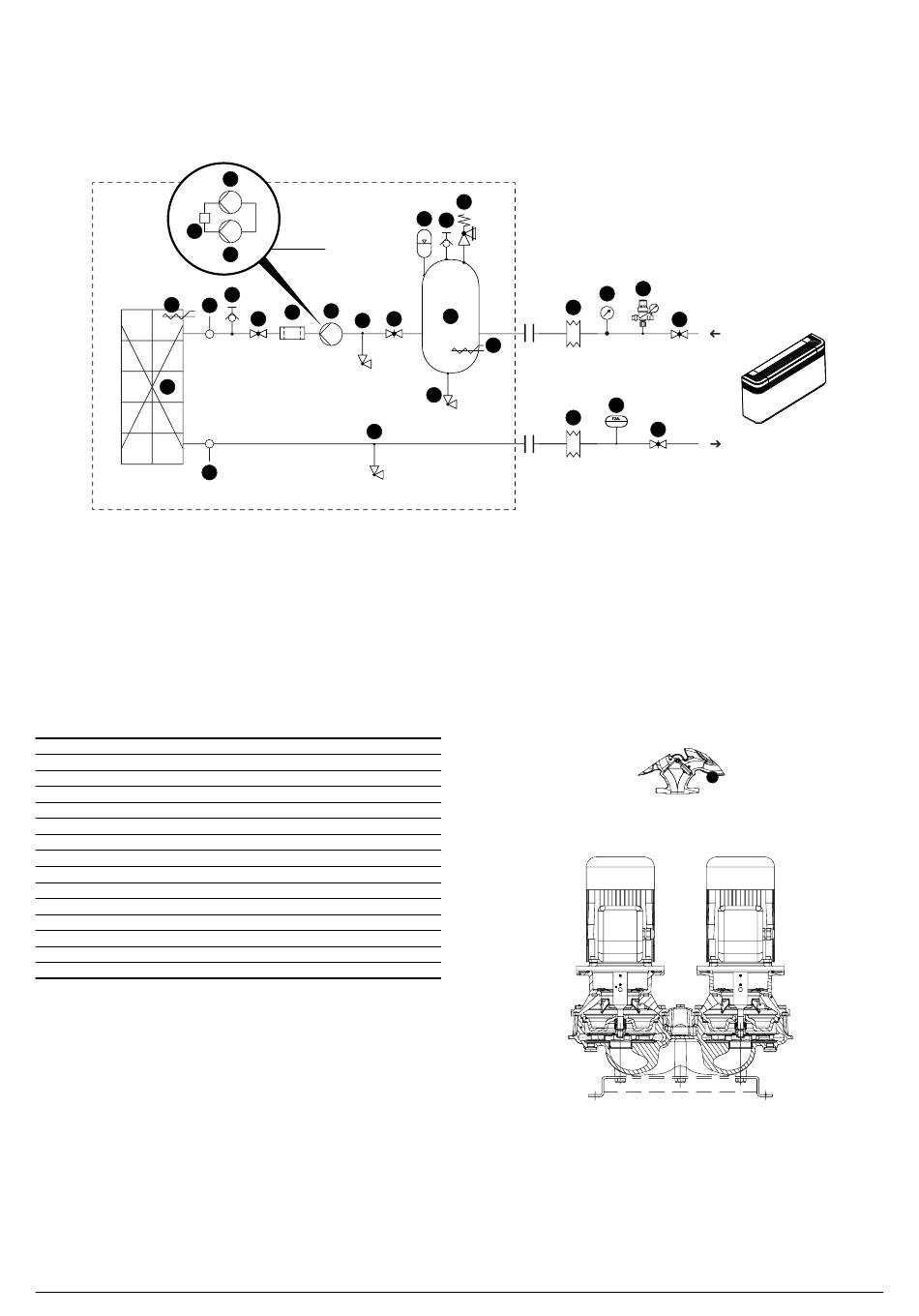

CON BOMBAS Y ACUMULACIÓN

Evitar introducir el glicol en el sistema hidráulico cerca de la entrada de aire de la
bomba. Una concentración demasiado elevada de glicol y de aditivos, sobre los límites
permitidos, puede activar el bloqueo de la bomba: no hay que utilizar la bomba para
mezclar el agua.
8
2
3
1
3
Componentes suministrados de serie
1 Intercambiador de placas
2 Resistencia eléctrica antihielo
3 Sondas de temperatura agua (IN/OUT)
4 Válvula de purgado de aire
5 Válvulas de interceptación
6 Filtro de agua
7 Bomba
8 Válvula de clapeta
9 Grifo de descarga
Características de agua
Instalación: Chiller con intercambiador de placas
PH
Dureza total
Temperatura
Contenido de oxígeno
Cantidad máx. glicol
Fosfatos (PO₄)
Manganeso (Mn)
Hierro (Fe)
Alcalinidad (HCO₃)
Iones de cloro (Cl-)
Iones sulfato (SO₄)
Iones de sulfuro (S)
Iones amonio (NH₄)
Sílice (SiO₂)
21.12 – 4139152_01
7
BA-BJ
7
4
6 7
5 5
9
AA-AJ
9
7,5 - 9
4,5 - 8,5 °dH
< 65 °C
< 0,1 ppm
50 %
< 2ppm
< 0,05 ppm
< 0,3 ppm
70 - 300 ppm
< 50 ppm
< 50 ppm
none
none
< 30 ppm
11
10
4
13
12
2
9
13
10 Vaso de expansión
11 Válvula de seguridad
12 Acumulación
Componentes hidráulicos aconsejados fuera de la unidad (a cargo del instalador)
13 Juntas antivibración
14 Manómetro
15 Grupo de carga
16 Válvulas de interceptación
17 Flujóstato (OBLIGATORIO)
Válvula de clapeta
1 Válvula de clapeta
La máquina con doble bomba no incluye válvulas antirretorno. Si se opta por
instalar dos máquinas en paralelo o en cascada, se aconseja instalar las válvulas
antirretorno para el correcto funcionamiento de estas unidades.
15
14
16
17
16
1
