El vídeo UHD 4K puede conectarse de tres formas:
- DisplayPort 1.2 MST conectado a la entrada DisplayPort principal, o bien
- 2 x DisplayPort 1.1 conectados a las entradas DisplayPort principal y secundaria, donde cada entrada
gestiona una mitad (derecha/izquierda) de la pantalla, o bien
- HDMI 2.0 conectado a las entradas HDMI1 o HDMI2.
2. Si se conecta la entrada de vídeo SDI, puede conectarse un enlace de vídeo SDI adicional a la salida SDI
(= bucle transparente de entrada SDI).
3. Clonación de imagen de pantalla: toda la imagen activa de la pantalla (incluyendo OSD) puede duplicarse
a una señal FHD (1080p/1080i) en el conector de salida DVI, al que puede conectarse un enlace de vídeo
DVI adicional. En las imágenes 4 K, la parte central de la imagen (franjas negras laterales a 16:9) tendrá
una resolución menor equivalente a FHD.
4. Conecte la interfaz USB 2.0 tipo B con un terminal de ordenador para usar el protocolo de control remoto,
actualizar el firmware de la pantalla, o poder conectar cualquier periférico USB con las interfaces USB de
la pantalla.
5. Utilice cualquier periférico USB (teclado, ratón, webcam, etc.) conectándolo a la interfaz USB.
6. Conector con una potencia de salida de +5 V CC - 2A para el accesorio (conector correspondiente
HIROSE RP34L-5PA-2SC(1857)(71)).
2

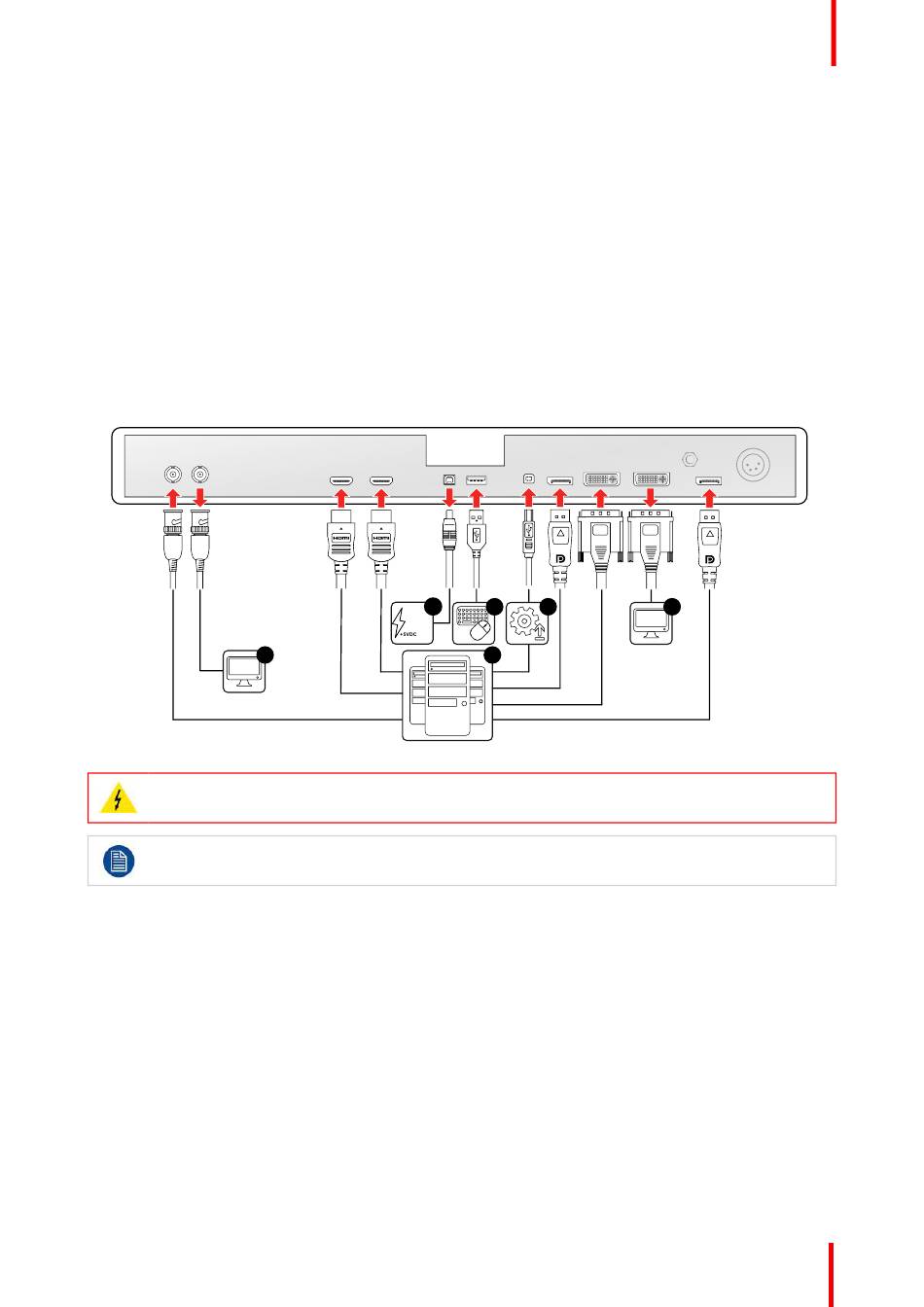

Imagen 3-2
AVISO: Se recomienda usar cables certificados DisplayPort VESA DP 1.2 para HBR2 a 5,4 Gbps.
La salida DVI debe activarse en el menú OSD (consulte "Salida DVI", página 45).
3.2.2 Versión MNA de MDSC-8231
Para conectar las interfaces
1. Conecte una o más fuentes de vídeo a las entradas de vídeo correspondientes de la pantalla.
El vídeo UHD 4K puede conectarse de tres formas:
- 1 x DisplayPort 1.2 MST conectado a la entrada DisplayPort principal, o bien
- 2 x DisplayPort 1.1 conectados a las entradas DisplayPort principal y secundaria, donde cada entrada
gestiona una mitad (derecha/izquierda) de la pantalla, o bien
- Enlace de Nexxis: 2 x Ethernet de 10 Gb conectados a las interfaces principal y secundaria de
Ethernet óptico SFP+ de 10 Gb, donde cada entrada gestiona una mitad (derecha/izquierda) de la
pantalla.
2. Si se conecta la entrada de vídeo SDI, puede conectarse un enlace de vídeo SDI adicional a la salida SDI
(= bucle transparente de entrada SDI).
3. Clonación de imagen de pantalla: toda la imagen activa de la pantalla (incluyendo OSD) puede duplicarse
a una señal FHD (1080p/1080i) en el conector de salida DVI, al que puede conectarse un enlace de vídeo
6 5 4
1
K5902130ES (451920612474ES) /03
Instalación de la pantalla
3
MDSC-8231 21
