11.6.2 Retiro de la boquilla de lavado

!
¡Advertencia!
Siempre cierre la válvula de vapor antes de realizar cualquier trabajo
en la boquilla de lavado.
1
WARNING
Make absolutely certain that
the steam supply is shut off
before starting nozzle
removal procedure
CLOSE
1
2
2
CLOSE
!
5
3
2
3

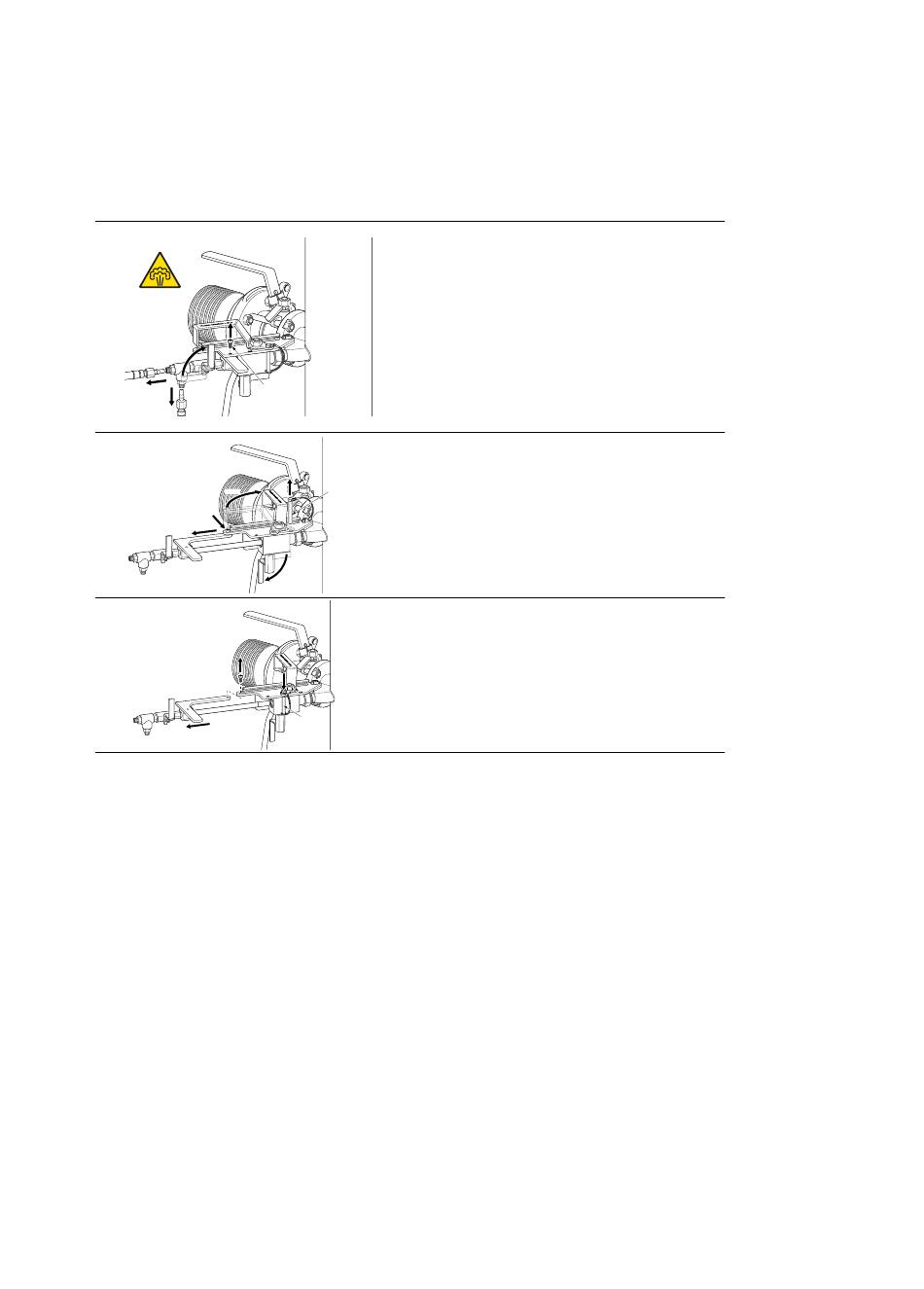

1 Cierre la válvula de la línea de suministro de
vapor (1).
2 Desconecte la línea de suministro de vapor
(2) y la línea flexible de lavado del sensor (2)
de la pieza en T de la boquilla.
Retire el tornillo de bloqueo de la guía de
boquilla (3). ¡Tenga cuidado ya que la presión
3
del proceso intentará expulsar la boquilla del
proceso!
4 Retire el pasador de seguridad (4).
5 Deslice la boquilla para extraerla del proceso
(5) hasta que la placa de guía la detenga.
4
6
6 Cierre la válvula de aislamiento (6) de la
boquilla girando el asa en sentido horario.
7 Cierre la válvula de aislamiento (6) de la
7
boquilla girando el asa en sentido horario..
OPEN
1 Bloquee el asa de la válvula de aislamiento
con el pasador de seguridad (1).
2 Retire el tornillo de la placa de guía (2).
3 Retire completamente la boquilla de la
válvula de aislamiento (3).
