Instalación del tope X
1.
2.
3.
Nota
Para que el desplazamiento sea suave, empuje hacia arriba cuando introduzca el tope X
en su posición.
4.
Advertencia:
El tope X debe estar en la posición bloqueada antes de que el dispositivo para
biopsias se desplace a su posición.
Extracción del tope X
1.
2.
3.
Nota
El tope X se almacena en posición bloqueada en el maletín del brazo lateral.
MAN-06487-2452, revisión 001
Guía del usuario del sistema de guía para biopsia de mama Affirm
Asegúrese de que la palanca del tope X esté totalmente en la posición desbloqueada
(arriba).
Deslice el tope X por el brazo lateral en el mismo lado que el soporte del brazo
lateral. El tope X solo se desliza cuando el lado abierto del indicador de posición del
tope X está girado hacia el soporte del brazo lateral. Consulte la colocación en la
figura siguiente.

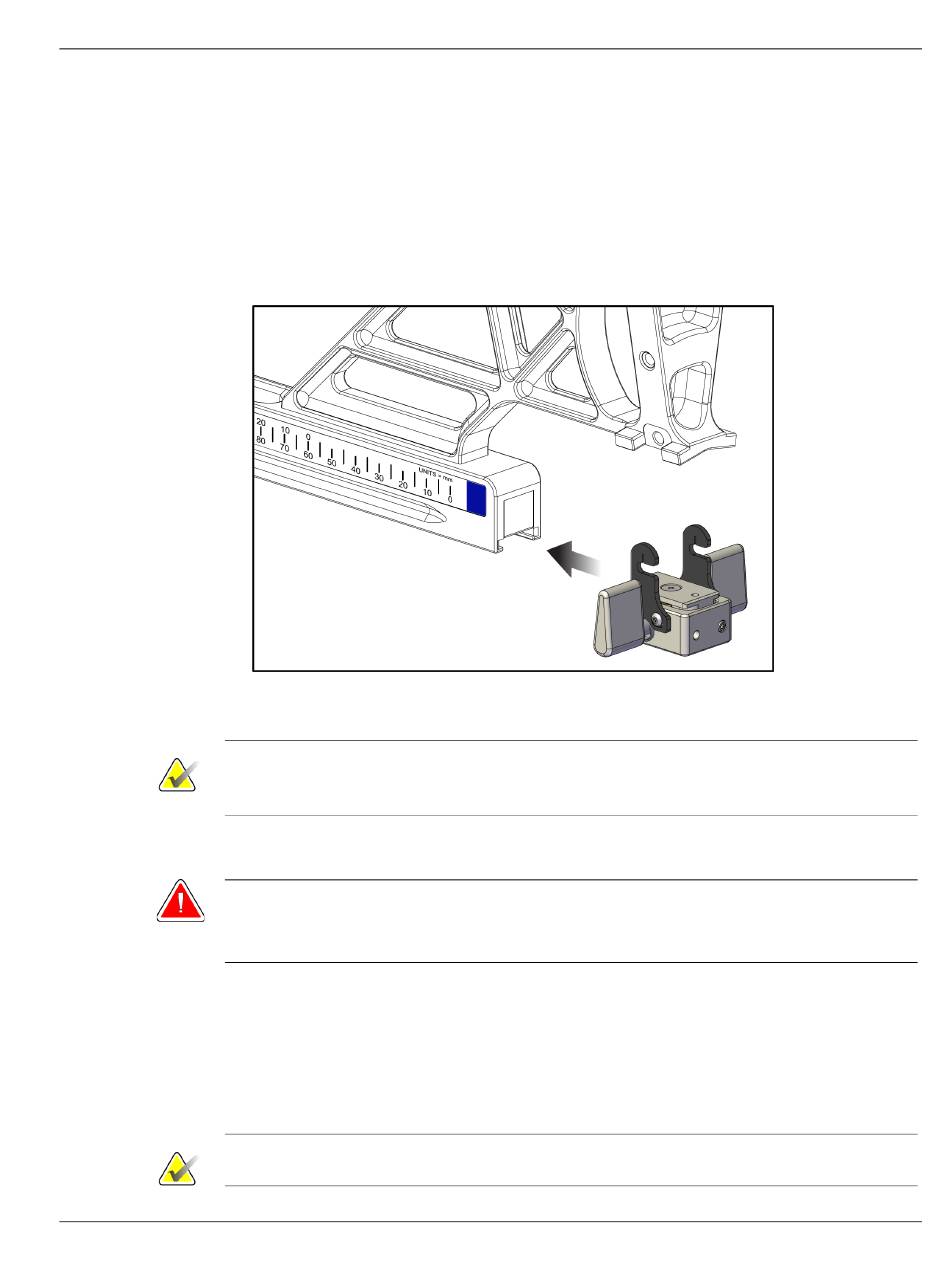

Figura 29: Instalación del tope X en el brazo lateral
Ajuste el indicador de posición del tope X en la posición deseada de la escala.
Baje la palanca del tope X hasta la posición bloqueada.
Suba totalmente la palanca del tope X hasta la posición desbloqueada.
Deslice el tope X para desprenderlo del brazo lateral.
Introduzca la palanca del tope X en la posición desbloqueada (abajo) para el
almacenamiento.
Capítulo 3: Instalación, verificación y extracción
Página 35
