Guía de instalación rápida de MAXPRO
Descripción general
En este documento se explica cómo:
• Conectar el hardware esencial a una unidad MAXPRO NVR SE (PAL).
• Configurar las opciones de red y las direcciones IP, y detectar los dispositivos conectados.
• Configurar la unidad para grabar vídeo.
Nota Encontrará documentación de MAXPRO NVR SE más detallada en el DVD de documentación incluido
con la unidad.
1 Antes de empezar
Los siguientes elementos se incluyen con el MAXPRO NVR SE y pueden ser necesarios para la instalación y
configuración:
• Cable de alimentación •
• Teclado (PS/2)
• Ratón (PS/2) •
• Adaptadores de cables DVI y •
VGA
Nota También serán necesarios otros equipos de hardware periféricos (suministrados por el usuario) para la
instalación (como cámaras, equipos de red y un teclado de control opcional). Consulte más información en
Instalación de la unidad.
2 Instalación de la unidad
Componentes del sistema MAXPRO NVR SE
Su sistema puede incluir algunos o todos de los siguientes componentes:
• Discos duros opcionales para almacenamiento adicional (incluidos si se han pedido)
• Una o varias cámaras de vídeo y/o domos PTZ (suministrados por el usuario)
• Un monitor VGA (suministrado por el usuario)
• Un teclado de control (suministrado por el usuario)
• Un teclado de ordenador (incluido)
• Un ratón de ordenador (incluido)
• Un kit de guías para montaje en rack e instrucciones de montaje (incluido)

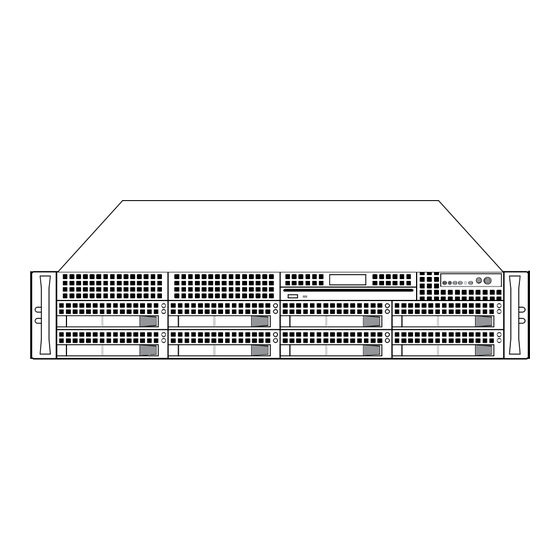

Montaje de la unidad MAXPRO NVR en un rack
La unidad MAXPRO NVR SE debe montarse en el kit de guías incluido. El kit de raíl permite introducir y retirar la
unidad MAXPRO NVR SE del rack en el que esté montada deslizándola por el raíl, y también sirve como soporte
posterior del chasis. Consulte las instrucciones incluidas con el kit de hardware de raíl al instalar la unidad con el
mismo.
Botón de desconexión del disco duro.
La primera unidad (con el número 1) es la
de la izquierda, sobre la fila superior de la
bahía de la unidad.
3 Conexión del hardware
Conexiones del panel trasero
1
9
3
4
8
5
8
Nº conector Conecta a...
1 Alimentación Toma de corriente
2 DMS de 59 patillas Tarjeta de vídeo PC
3 Puerto serie DB de 9 patillas Diversos dispositivos
4 Conector DIN de 8 patillas Ratón PC PS/2
5 Conector DIN de 8 patillas Teclado PC PS/2
6 Conector VGA DB-15 Monitor
7 HDMI Monitor
8 Puertos USB Diversos dispositivos
9 LAN de 1 gigabit Red
Documento 800-09797V1 – Revisión A – 03/2012
La presente Guía de instalación • Disco(s) duro(s) adicional(es)
rápida opcional(es)
DVD de recuperación • 8 o más tornillos para la
Kit de guías para montaje en rack instalación del disco duro
e instrucciones de montaje • DVD con software y
documentación de MAXPRO NVR
SE
6
9 9 7
6
2
®
Cámara(s)
Conecte un switch de red al conector de LAN de 1 gigabit, situado en la parte posterior de la unidad MAXPRO NVR
SE. Conecte las cámaras al switch de red o a otras conexiones de red Ethernet del sistema a través de cables Ethernet
CAT5.
2
HD4DIPX
Cámaras IP Honeywell. Póngase en contacto con su distribuidor para adquirirlas.
Monitor(es)
La unidad MAXPRO NVR SE incorpora tarjeta gráfica dual, por lo que es posible conectar dos monitores. Para visionar
vídeo en directo, lo más conveniente es un monitor con conector DVI. Conecte el conector al cable adaptador DMS-59
a DVI dual; a continuación, conecte el cable al conector DMS-59 (2) del panel posterior de la unidad. No utilice los
puertos de tarjetas gráficas HDMI (7) o VGA (6) porque están desactivados. La configuración recomendada del
monitor es: 1280 x 1024 píxeles (resolución) y 65.000 colores sin entrelazado (calidad de color). Consulte en la
de instalación y puesta en servicio de MAXPRO
propiedades del monitor.
Teclado y ratón
Antes de encender la unidad MAXPRO NVR SE, conecte el teclado y el ratón PS/2 incluidos a los conectores DIN-8 de
la parte posterior de la unidad.
Teclado de control
Consulte la documentación incluida con el teclado de control para conectarlo a la unidad MAXPRO NVR SE.
4) Encendido de la unidad
Nota Honeywell recomienda utilizar una fuente de alimentación ininterrumpida (UPS) para la unidad MAXPRO
NVR SE y las cámaras. Encender las cámaras y la unidad desde una UPS garantiza que la unidad
MAXPRO NVR SE podrá seguir grabando vídeo durante un corte del suministro eléctrico. Si necesita
monitorizar vídeo durante un corte de electricidad, considere utilizar una UPS también para los monitores.
Secuencia de encendido de la unidad MAXPRO NVR SE
1. Encienda la(s) cámara(s) y demás hardware conectado a la unidad MAXPRO NVR SE.
Nota Honeywell recomienda encender las cámaras antes de encender la unidad MAXPRO NVR SE. Las
cámaras IP pueden tardar hasta dos minutos en inicializarse. Las cámaras en línea pueden ser detectadas
fácilmente por la unidad después de encenderla. También se recomienda encender los demás
componentes de red asociados, como el switch de red o el router, antes de encender la unidad MAXPRO
NVR SE.
2. Pulse, sin soltarlo, el botón de encendido situado en la parte delantera de la unidad MAXPRO NVR SE (el botón
indicado como 8 en la siguiente imagen). El botón de encendido se tornará azul una vez que la unidad esté
encendida.
3. Tras el encendido, aparecerá un mensaje pidiendo que inicie sesión. El nombre de usuario predeterminado es:
Administrator, contraseña: Password1. El nombre de usuario y la contraseña discriminan entre mayúsculas y
minúsculas.
Testigos LED del panel delantero
Nº LED, botones Comportamiento
1 LED de fallo de Parpadeo: indica un fallo del suministro eléctrico.
alimentación
2 LED de Parpadeo: indica un fallo del ventilador.
sobrecalentamiento
Encendido continuamente: indica que la temperatura ha superado el umbral. Esto puede
/fallo del ventilador
deberse a cables que obstruyen la circulación del aire en el sistema o a que la
temperatura ambiente es demasiado elevada. Compruebe el tendido del cable y
asegúrese de que todos los ventiladores están presentes y funcionan con normalidad.
También debe verificar que estén instaladas las cubiertas del chasis. Por último, verifique
que los disipadores térmicos estén correctamente instalados. El LED seguirá
parpadeando o encendido mientras persistan las condiciones de recalentamiento.
3 LED NIC2 Parpadeo: existe actividad de red en GLAN2.
4 LED NIC1 Parpadeo: existe actividad de red en GLAN1.
5 LED HDD Parpadeo; indica actividad de canal IDE en la unidad SAS/SATA, SCSI y/o DVD-ROM.
6 LED de Encendido: indica que las unidades de fuente de alimentación están alimentando la
alimentación unidad. Normalmente, este LED debe estar iluminado cuando el sistema está
funcionando.
NVR SE
Client Workstation
DVI/VGA DVI/VGA
MAXPRO NVR SE
CAT5e
CAT5e
Network Switch PoE
CAT5e CAT5e
CAT5e
HCD554IPX
HD3MDIPX
®
NVR información más detallada acerca de la configuración de
~ ~
1 2 3 4 5
9
10
Consulte al dorso los pasos para la configuración.
Guía
6 7 8
