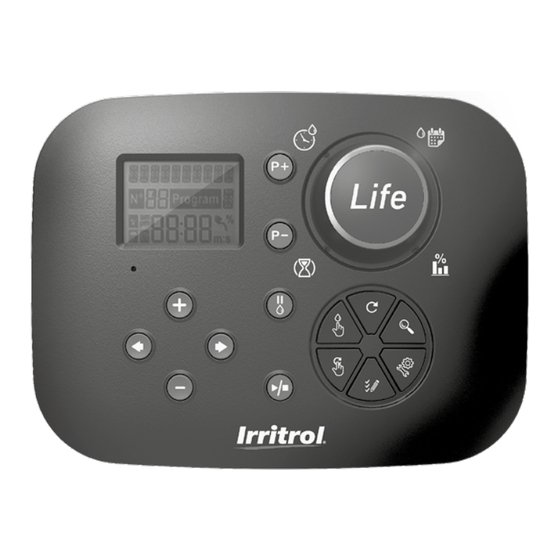

LIFE Plus Controller 4-8-12-16
Irrigation Controller
User's Guide
LIFE-P-B, LIFE-P-SM, LIFE-P, LIFE-P-8, LIFE-P-12 and LIFE-P-16

Publicidad

Tabla de contenido
loading

Manuales relacionados para Irritrol LIFE Plus Controller 4

Resumen de contenidos para Irritrol LIFE Plus Controller 4

  • Página 1 LIFE Plus Controller 4-8-12-16 Irrigation Controller User’s Guide LIFE-P-B, LIFE-P-SM, LIFE-P, LIFE-P-8, LIFE-P-12 and LIFE-P-16...
  • Página 2 LIFE Plus Controller 4-8-12-16 Life Plus Controller Features • Modular solution: – Universal Control Module LIFE-MOD for the LIFE family of Irrigation Controllers – Modular number of Stations using 4-Station Module for: - LIFE Plus 4: 4 Station plus MV...
  • Página 3 LIFE Plus Controller 4-8-12-16 Specifications Life Plus Back Module DIMENSIONS • Controller 186 mm W 140 mm H 67 mm D From 4 to 16 stations. • Control Module LIFE-MOD 186 mm W 140 mm H 47 mm D • Back Module LIFE Plus-B...

  • Página 4: Tabla De Contenido

    LIFE Plus Controller 4-8-12-16 INDEX • About the LIFE Controller Memory Specifications • Setting a Calendar Day Schedule • Dimensions • Setting an Odd or Even Day Schedule • Power • Setting a Day Interval Schedule • Use • Setting Program Start Time (single watering cycle) •...

  • Página 5: Life Plus Controller

    LIFE Plus Controller 4-8-12-16 Setting the Sensor Functions Loop Mode • Setting Sensor Type • Setting Loop Mode • Setting Sensor Delay to Sensor Active • Setting Program(s) on Sensor Active • Controller Operation • Setting Action on Sensor Active •...

  • Página 6: Back Module Components

    LIFE Plus Controller 4-8-12-16 Back Module Components Back Module Installation 1. Terminal block. 1. For safe, reliable operation, select an installation site which can ideally provide 2. DB15 Connector to the Control Module. the following conditions: 3. Connector for the Life Plus 4-Station Module.

  • Página 7: Connecting The Valves

    LIFE Plus Controller 4-8-12-16 Connecting a 4-Station Modules Connecting the Valves Life Plus Controller controls the Solenoid Valves through 4-Station Modules that can 1. Route the valve wires or wire cable from the valves, into the controller cabinet. be added to the Back Module board.

  • Página 8: Connecting A Pump Start Relay

    LIFE Plus Controller 4-8-12-16 Connecting a Pump Start Relay Sensor Installation (*) CAUTION: To prevent controller damage, ensure the pump start relay current A sensor can be connected directly to the Life Plus Controller to automatically draw is between 0.15 and 0.3 amps. Do not connect the pump motor starter perform direct control on irrigation programs.

  • Página 9: Connecting The Power Source

    LIFE Plus Controller 4-8-12-16 Connecting the Power Source Connecting the Life Plus Control Module 1. Route 4” (10 cm) of the transformer wire cable into the controller through the conduit (C) of Figure 1 or through the knockout (if conduit is not used).

  • Página 10: Factory Settings

    LIFE Plus Controller 4-8-12-16 Factory Settings Control Module Components The Control Module can be restored to its factory settings in the following way: Control Module. Programming Dial - To select irrigation functions. 1. Press and keep pressed the + and – buttons.
  • Página 11 LIFE Plus Controller 4-8-12-16 Module is removed from the Back Module. Flashing to indicate power has been missing. Press any key to stop symbol flashing. Symbol - Diplayed when automatic irrigation is on Pause*. Symbol - Displayed when sensor is active*.

  • Página 12: Programming

    Filling out the Watering Schedule Form Setting Language (for an example please visit our website: www.life.irritrol.it). • Press the button to access the Controller’s Settings. If you want to plan your irrigation you should include the following information on •...
  • Página 13 LIFE Plus Controller 4-8-12-16 Box and indicate: About the LIFE Plus • the time of day to start the program the first time; Controller Memory • the time of day to stop running the program continuously; • the optional delay between two consecutive program irrigation cycles.

  • Página 14: Setting A Calendar Day Schedule

    LIFE Plus Controller 4-8-12-16 Setting a Calendar Day Schedule Setting a Day Interval Schedule The Calendar Day schedule enables you to set each day of the week as an active or A Day Interval schedule enables watering days to be set without regard to the actual inactive watering day.
  • Página 15 LIFE Plus Controller 4-8-12-16 Setting Program Start Time Setting Program Start/Stop Time (single irrigation cycle mode) (Loop mode) The program start time is the time of day you select to begin an automatic watering Sometimes it is necessary to run a watering program continuously between a Start program cycle.

  • Página 16: Setting Station Run Time Duration

    LIFE Plus Controller 4-8-12-16 Setting Station Run Time Duration Setting Water Budget The station run time duration is the amount of time a station will operate once it has Water Budget enables you to conveniently decrease or increase the run time duration been started.

  • Página 17: Special Settings

    LIFE Plus Controller 4-8-12-16 1-V YES-MV, 1 Valve and Master Valve Special Settings 2-V YES-MV, 2 Valves and Master Valve 3-V YES-MV, 3 Valves and Master Valve 4-V NO-MV, 4 Valves and no Master Valve. Additional settings is available to better meet your needs.

  • Página 18: Setting Seasonal Water Budget

    LIFE Plus Controller 4-8-12-16 Setting Seasonal Water Budget Setting No AC Mode LIFE Plus Controller has been pre-set to automatically adjust the Budget to follow • Press the button to access the Controller’s Settings. the average seasonal weather changes. A different value of a Budget is set every 10 •...

  • Página 19: Sensor

    LIFE Plus Controller 4-8-12-16 Sensor Water Meter Life Plus has a Sensor Input that can be connected to any type of sensor with a dry Life Plus has a Water Meter input that can be connected to any type of Water Meter contact switch.
  • Página 20 LIFE Plus Controller 4-8-12-16 Note: It is possible to select only 1 single Program, A, B C or D, or ALL Programs. Local Action on Sensor or a Meter Function ACTIVE Note: water flow is not tested for Overflow, Underflow and Loss when: •...
  • Página 21 LIFE Plus Controller 4-8-12-16 Setting the Sensor functions Important: Note 1: when a Local Action is Active, in order to be Active again it must first become Normal. Note 2: Overflow and Underflow are tested each time at least one Station is ON, Setting Sensor Type.
  • Página 22 LIFE Plus Controller 4-8-12-16 Setting the Program(s) on Sensor Active. Meter Overflow status is Active if during Overflow calculation the number of pulses per minute from the Water Meter is above the set Pulses/minute Threshold. • Press the button to access the Controller’s Settings.
  • Página 23 LIFE Plus Controller 4-8-12-16 ALL. Meter Underflow Delay to Underflow Active. Note: OVER @ PRG page is available only if OVER P/m is not set to OFF. • Press the button to access the Controller’s Settings. • Press the buttons to select UNDR-DELAY.
  • Página 24 LIFE Plus Controller 4-8-12-16 • Press the button to access the Controller’s Settings. Note: UNDR-ACTN page is available only if UNDR P/m is not set to OFF. • Press the buttons to select LOSS @ PRG. • Press the button to select ALL 4 Programs (A, B, C, D) or ONLY one of them: Setting the Meter Loss Function.

  • Página 25: Controller Operation

    LIFE Plus Controller 4-8-12-16 Loop Mode. Controller Operation A single Program or all Programs can be set to have the irrigation cycle repeat itself in loop. The LIFE Plus Controller has five modes of operation: The Program that works in Loop has only 1 Start Time a day.

  • Página 26: Automatic Operation

    LIFE Plus Controller 4-8-12-16 Automatic Operation Manual Station Operation Automatic operation will occur whenever the programmed Start Time and Watering Manual controller operations will override all currently active automatic operation Day matches the LIFE Plus Controller internal clock and calendar.

  • Página 27: Manual Program Operation

    LIFE Plus Controller 4-8-12-16 Manual Program Operation Test Mode Manual program operation enables automatic watering programs to be manually Selecting this function enables you to run a quick temporary watering program to started. test the operation of each watering station or to test the operation of each electrical 1.

  • Página 28: Help Function

    LIFE Plus Controller 4-8-12-16 Setting LIFE Plus Controller Help Function to Pause/Off LIFE Plus Controller has an HELP feature that provide instant help for the current function. This feature enables all automatic watering operations to be delayed from 1 to 31 •...

  • Página 29: Automatic Circuit Breaker

    • Go to your APP Store and search for “Irritrol LIFE”. • Download and install on your Smartphone the APP “Irritrol LIFE”. • Start the APP “Irritrol LIFE” and follow the procedure for login and for matching the APP to the Irritrol LIFE.

  • Página 30: Correct Disposal Of This Product

    LIFE Plus Controller 4-8-12-16 TROUBLESHOOTING Symptom Probable Cause Remedy Display is blank and controller Power is disconnected. Check transformer connections. does not operate. Check the AC service panel for a tripped circuit breaker or GFI and reset. Display not responding to Microprocessor stopped.

  • Página 32: For Technical Assistance

    For Technical Assistance: www.life.irritrol.it LIFE Plus Controller 4-8-12-16 Irrigation Controller © 2020 Irritrol...

  • Página 33: Guida Per L'utente

    Programmatore LIFE Plus 4-8-12-16 Programmatore per irrigazione Guida per l’utente LIFE-P-B, LIFE-P-SM, LIFE-P, LIFE-P-8, LIFE-P-12 and LIFE-P-16...
  • Página 34 Programmatore LIFE Plus 4-8-12-16 Caratteristiche del programmatore Life Plus • Soluzione modulare: – Modulo di programmazione universale LIFE-MOD per la famiglia di programmatori per irrigazione LIFE – Numero modulare di stazioni che utilizzano il modulo 4-Station per: - LIFE Plus 4: 4 Stazioni più MV - LIFE Plus 8: 8 Stazioni più...
  • Página 35 Programmatore LIFE Plus 4-8-12-16 Specifiche Modulo posteriore Life Plus DIMENSIONI • Programmatore 186 mm L 140 mm A 67 mm P Da 4 a 16 stazioni • Modulo di programmazione LIFE-MOD 186 mm L 140 mm A 47 mm P •...
  • Página 36 Programmatore LIFE Plus 4-8-12-16 INDICE • Informazioni sulla memoria del programmatore LIFE Specifiche • Impostazione di un programma giornaliero • Dimensioni • Impostazione di un programma per i giorni pari o dispari • Potenza • Impostazione di un programma a intervallo giornaliero •...
  • Página 37 Programmatore LIFE Plus 4-8-12-16 • Azione locale sulle funzioni del sensore o del contatore attiva • Impostazione della modalità Loop Impostazione delle funzioni del sensore • Impostazione del tipo di sensore • Funzionamento del programmatore • Funzionamento automatico • Attivazione del ritardo del sensore al sensore •...

  • Página 38: Componenti Del Modulo Posteriore

    Programmatore LIFE Plus 4-8-12-16 Componenti del modulo posteriore Installazione del modulo posteriore 1. Morsettiera. 1. Per un funzionamento sicuro e affidabile, selezionare un sito di installazione in grado 2. Connettore DB15 al modulo di programmazione. di fornire le seguenti condizioni: 3.
  • Página 39 Programmatore LIFE Plus 4-8-12-16 Collegamento dei moduli 4-Station Collegamento delle valvole Il programmatore Life Plus controlla le elettrovalvole tramite moduli 4-Station che 1. Dirigere i fili delle valvole o il cavo delle valvole nell’armadietto di comando. possono essere aggiunti alla scheda del modulo posteriore. Nota: Benché...

  • Página 40: Installazione Del Sensore

    Programmatore LIFE Plus 4-8-12-16 Collegamento di un relè di avvio della Installazione del sensore pompa Un sensore può essere collegato direttamente al programmatore Life Plus per eseguire automaticamente un controllo diretto sui programmi di irrigazione. Quando il sensore è (*) ATTENZIONE: Per evitare danni al programmatore, assicurarsi che l’assorbimento attivo, il display visualizzerà...

  • Página 41: Collegamento Dell'alimentazione

    Programmatore LIFE Plus 4-8-12-16 Collegamento dell’alimentazione Collegamento di Life Plus Modulo di programmazione 1. Far passare 4" (10 cm) del cavo del trasformatore nel programmatore attraverso la canalina (C) della Figura 1, oppure attraverso il punto di uscita (se non viene usata la canalina).

  • Página 42: Impostazioni Di Fabbrica

    Programmatore LIFE Plus 4-8-12-16 Impostazioni di fabbrica Componenti del modulo di programmazione Il modulo di programmazione può essere ripristinato alle impostazioni di fabbrica nel Modulo di programmazione modo seguente: Manopola di programmazione - Per selezionare le funzioni di irrigazione. Posizione della manopola di programmazione: 1.
  • Página 43 Programmatore LIFE Plus 4-8-12-16 programmazione viene rimosso dal supporto a parete. Lampeggia per indicare la mancanza di alimentazione. Premere qualsiasi tasto per fermare il simbolo lampeggiante. Simbolo - Appare quando l’irrigazione automatica è in pausa.* Simbolo - Appare quando il sensore è attivo.* Simbolo - Appare quando è...

  • Página 44: Impostazione Della Lingua

    (per vedere un esempio, è possibile consultare il nostro sito Web: • Premere il pulsante per accedere alle Impostazioni del programmatore. www.life.irritrol.it). • Premere il pulsante per selezionare la LINGUA Molte informazioni sul display possono essere visualizzate in una qualsiasi delle 5 lingue: Per pianificare l’irrigazione, è...
  • Página 45 Programmatore LIFE Plus 4-8-12-16 Informazioni sulla memoria del programmatore Life Plus Nota: se in Impostazioni è stata impostata la MODALITÀ LOOP per uno specifico programma, selezionare la casella Modalità Loop e indicare: • l’orario del giorno in cui il programma deve avviarsi per la prima volta •...
  • Página 46 Programmatore LIFE Plus 4-8-12-16 Impostazione di un programma Impostazione di un programma a giornaliero intervallo giornaliero Il programma giornaliero consente di impostare ciascun giorno della settimana come l programma Intervallo giornaliero consente di impostare i giorni di irrigazione giorno di irrigazione attivo o inattivo. Ogni giorno può essere attivo o inattivo in ciascun indipendentemente dal giorno della settimana effettivo.

  • Página 47: (Modalità Loop)

    Programmatore LIFE Plus 4-8-12-16 Impostazione dell’orario di avvio del Impostazione dell’orario di avvio/arresto programma (modalità ciclo di irrigazione del programma singolo) (Modalità Loop) L’orario di avvio del programma è l’ora del giorno in cui si sceglie di avviare un ciclo del A volte è...
  • Página 48 Programmatore LIFE Plus 4-8-12-16 Impostazione della durata di Impostazione del budget di irrigazione funzionamento della stazione Il budget di irrigazione consente di ridurre o aumentare facilmente il tempo di funzionamento attualmente impostato per ciascuna stazione assegnata a un programma La durata di funzionamento della stazione è la quantità di tempo di funzionamento di una selezionato.

  • Página 49: Impostazioni Speciali

    Programmatore LIFE Plus 4-8-12-16 3-V SÌ-MV, 3 Valvole e valvola master Impostazioni speciali 4-V NO-MV, 4 Valvole e nessuna valvola master (*) Nota importante 1: se il numero massimo di stazioni attive contemporaneamente viene raggiunto, un programma aggiuntivo che viene avviato manualmente o automaticamente Ulteriori impostazioni sono disponibili per rispondere al meglio alle vostre esigenze.
  • Página 50 Programmatore LIFE Plus 4-8-12-16 Impostazione del budget di irrigazione Impostazione della modalità No CA stagionale il pulsante per accedere alle impostazioni del programmatore. • Premere Il programmatore LIFE Plus è stato preimpostato per regolare automaticamente il budget per • Premere il pulsante per selezionare MODALITÀ...

  • Página 51: Sensore

    Programmatore LIFE Plus 4-8-12-16 Sensore Contatore dell’acqua Life Plus dispone di un sensore di ingresso che può essere collegato a qualsiasi tipo di Life Plus ha un ingresso per contatori dell’acqua che può essere collegato a qualsiasi tipo sensore con un interruttore di contatto a secco. di contatore dell’acqua con uscita pulsata di contatto a secco.
  • Página 52 Programmatore LIFE Plus 4-8-12-16 Nota: Il test di perdita del contatore viene eseguito durante un periodo di tempo stabilito Azione locale sul sensore o su una dall’utente. funzione del contatore ATTIVA È possibile controllare i programmi di irrigazione quando portata eccessiva, portata insufficiente o perdita del contatore si attivano.
  • Página 53 Programmatore LIFE Plus 4-8-12-16 Impostazione delle funzioni del sensore importante: Nota 1: quando un’azione locale è attiva, per essere di nuovo attiva deve prima diventare normale. Nota 2: Portata eccessiva e portata insufficiente vengono testate ogni volta che almeno Impostazione del tipo di sensore una stazione è...
  • Página 54 Programmatore LIFE Plus 4-8-12-16 Attivazione dei programmi sul sensore Impostazione della soglia di portata eccessiva il pulsante per accedere alle impostazioni del programmatore. • Premere • Premere il pulsante il pulsante per accedere alle impostazioni del programmatore. per selezionare SENS A PRG •...
  • Página 55 Programmatore LIFE Plus 4-8-12-16 Nota: La pagina RITARDO-UNDR è disponibile solo se UNDR P/m non è impostato su OFF. il pulsante per accedere alle impostazioni del programmatore. • Premere • Premere il pulsante per selezionare AZN-OVER Attivazione dei programmi sulla portata insufficiente •...
  • Página 56 Programmatore LIFE Plus 4-8-12-16 Attivazione dell’azione locale sulla perdita Impostazione della soglia di perdita • Premere il pulsante per accedere alle impostazioni del programmatore. il pulsante per accedere alle impostazioni del programmatore. • Premere • Premere il pulsante per selezionare AZN-PERDITA •...
  • Página 57 Programmatore LIFE Plus 4-8-12-16 Impostazione della modalità Loop Funzionamento del programmatore • Premere il pulsante per accedere alle impostazioni del programmatore. • Premere il pulsante per selezionare MODALITÀ LOOP Il programmatore LIFE Plus ha cinque modalità di funzionamento: • Premere il pulsante per selezionare TUTTI i 4 programmi (A, B, C, D) o SOLO Automatica , Stazioni manuali...

  • Página 58: Funzionamento Automatico

    Programmatore LIFE Plus 4-8-12-16 Funzionamento automatico Funzionamento della stazione manuale Il funzionamento automatico si attiva ogni volta che l’orario di avvio e il giorno Le operazioni manuali del programmatore sostituiranno tutte le operazioni automatiche di irrigazione programmati corrispondono all’orologio interno e al calendario del attualmente attive e l’ingresso del sensore.

  • Página 59: Modalità Test

    Programmatore LIFE Plus 4-8-12-16 Funzionamento del programma manuale Modalità Test Selezionando questa funzione è possibile eseguire un rapido programma di irrigazione Il funzionamento manuale del programma consente di avviare manualmente programmi di temporanea per testare il funzionamento di ogni stazione di irrigazione o per testare il irrigazione automatici.

  • Página 60: Pausa O Spegnimento Del Programmatore

    Programmatore LIFE Plus 4-8-12-16 Pausa o spegnimento del programmatore Funzione di aiuto LIFE Plus Il programmatore LIFE Plus ha una funzione di AIUTO per fornire aiuto immediato per la funzione corrente. Questa funzione consente di ritardare tutte le operazioni di irrigazione automatica da 1 a •...

  • Página 61: Interruttore Automatico

    • Andare sull’ A pp Store e cercare “Irritrol LIFE”. • Scaricare e installare l’ A pp “Irritrol LIFE” sullo Smartphone. • Avviare l’ A pp “Irritrol LIFE” e seguire la procedura di login per collegare l’ A pp a Irritrol LIFE.

  • Página 62: Risoluzione Dei Problemi

    Programmatore LIFE Plus 4-8-12-16 RISOLUZIONE DEI PROBLEMI Problema Possibile causa Soluzione Il display è vuoto e il L’alimentazione è scollegata. Controllare i collegamenti del trasformatore. programmatore non funziona. Controllare il pannello di servizio CA per verificare la presenza di un interruttore automatico o GFI attivato e ripristinarlo.
  • Página 64 Per l’assistenza tecnica: www.life.irritrol.it Programmatore LIFE Plus 4-8-12-16 Programmatore per irrigazione © 2020 Irritrol...
  • Página 65 Régulateur Life Plus 4-8-12-16 Régulateur d’irrigation Guide de l’utilisateur LIFE-P-B, LIFE-P-SM, LIFE-P, LIFE-P-8, LIFE-P-12 and LIFE-P-16...
  • Página 66 Régulateur Life Plus 4-8-12-16 Caractéristiques du régulateur Life Plus • Solution modulaire : – Module de commande universel LIFE-MOD pour la gamme LIFE de régulateurs d’irrigation – Nombre modulaire de stations utilisant le module à 4 stations pour : - LIFE Plus 4 : VM 4 Station Plus - LIFE Plus 8 : VM 8 Station plus - LIFE Plus 12 : VM 12 Station plus - LIFE Plus 16 : VM 16 Station plus...
  • Página 67 Régulateur LIFE Plus 4-8-12-16 Spécifications Module arrière Life Plus DIMENSIONS • Régulateur 186 mm L 140 mm H 67 mm P De 4 à 16 stations • Module de commande LIFE-MOD 186 mm L 140 mm H 47 mm P •...
  • Página 68 Régulateur LIFE Plus 4-8-12-16 INDEX • À propos de la Mémoire du Régulateur LIFE Spécifications • Dimensions • Configuration d’une planification par jour calendaire • Configuration d’une planification par jour pair ou impair • Alimentation • Configuration d’une planification par intervalle journalier •...
  • Página 69 Régulateur LIFE Plus 4-8-12-16 Configuration des fonctions du capteur • Fonctionnement du régulateur • Configuration du type de capteur • Fonctionnement automatique • Configuration du retard du capteur à activation • Fonctionnement manuel de la station • Configuration du/des programme(s) à l’activation du capteur •...
  • Página 70 Régulateur LIFE Plus 4-8-12-16 Composants du module arrière Installation du module arrière 1. Bornier. 1. Pour un fonctionnement sûr et fiable, choisissez un site d’installation répondant 2. Connecteur DB15 au module de commande. idéalement aux conditions suivantes : 3. Connecteur du module Life Plus à 4 stations. •...

  • Página 71: Connexion Des Vannes

    Régulateur LIFE Plus 4-8-12-16 Connexion d’un module à 4 stations Connexion des vannes Le régulateur Life Plus commande les électrovannes via des modules à 4 stations pouvant 1. Faites passer les fils de vanne ou le câble depuis les vannes vers l’armoire de être ajoutés à...
  • Página 72 Régulateur LIFE Plus 4-8-12-16 Connexion d’un relais de démarrage de la Installation de capteurs pompe Il est possible de connecter directement un capteur au régulateur Life Plus afin de procéder automatiquement au contrôle direct des programmes d’irrigation. Lorsque le (*) MISE EN GARDE : Pour éviter tout dommages du régulateur, assurez-vous que le capteur est actif, l’afficheur indique tirage de courant du relais de démarrage de la pompe soit compris entre 0,15 et 0,3 1.
  • Página 73 Régulateur LIFE Plus 4-8-12-16 Connexion de la source d’alimentation Connexion du Life Plus Module de commande 1. Acheminez 10 cm de câble de transformateur dans le régulateur à travers la gaine (C) de la figure 1 ou à travers la débouchure (en l’absence de gaine). Pour terminer l’assemblage du régulateur LIFE Plus, branchez le module de commande au 2.

  • Página 74: Réglages D'usine

    Régulateur LIFE Plus 4-8-12-16 Réglages d’usine Composants du module de commande Le module de commande peut être restauré à réglages d’usine de la manière suivante : Module de commande Cadran de programmation - Pour sélectionner les fonctions d’irrigation. 1. Appuyez sur les boutons + et – et maintenez-les enfoncés Position du cadran de programmation : 2.
  • Página 75 Régulateur LIFE Plus 4-8-12-16 Symbole - Affiché lorsque la durée est indiquée en minutes et en secondes. Symbole - Affiché en l’absence de courant 24 V CA ou si le module de commande est déposé du support mural. Clignotant pour indiquer l’absence de courant. Appuyez sur n’importe quelle touche pour arrêter le clignotement du symbole.

  • Página 76: Configuration De La Langue

    Remplissage du Formulaire de programme d’arrosage (pour voir un exemple, visitez notre • Appuyez sur le bouton pour accéder aux paramètres du régulateur. site Web : www.life.irritrol.it). • Appuyez sur les boutons pour sélectionner LANGUE De nombreuses informations de l’afficheur peuvent être consultées dans l’une ou l’autre Si vous voulez planifier votre irrigation, vous devez fournir les informations suivantes sur des 5 langues suivantes :...
  • Página 77 Régulateur LIFE Plus 4-8-12-16 À propos de la Mémoire du régulateur LIFE Plus Remarque: si MODE BOUCLE a été défini dans Paramètres pour un programme spécifique, cochez la case Mode Boucle et indiquez : • l’heure du jour à laquelle démarre le programme la première fois •...
  • Página 78 Régulateur LIFE Plus 4-8-12-16 Configuration d’une planification par jour Configuration d’une planification par calendaire intervalle journalier La planification par jour calendaire vous permet de définir chaque jour de la semaine Un calendrier par intervalle journalier permet de fixer des jours d’arrosage sans tenir comme un jour d’arrosage actif ou inactif.
  • Página 79 Régulateur LIFE Plus 4-8-12-16 Configuration de l’heure de démarrage du Configuration de l’heure de démarrage/ programme arrêt du programme (mode cycle d’irrigation unique) (Mode Boucle) L’heure de démarrage du programme est l’heure du jour où vous choisissez de commencer Parfois, il est nécessaire d’exécuter un programme d’arrosage en continu entre une Heure un cycle de programme d’arrosage automatique.
  • Página 80 Régulateur LIFE Plus 4-8-12-16 Configuration du temps de Configuration du budget hydrique fonctionnement de la station Le budget hydrique vous permet de diminuer ou d’augmenter le temps de fonctionnement actuellement défini pour chaque station affectée à un programme sélectionné. Le temps de fonctionnement de la station correspond à la durée pendant laquelle L’ajustement peut être effectué...
  • Página 81 Régulateur LIFE Plus 4-8-12-16 2-V OUI-VM, 2 Vannes et Vanne Maître Paramètres spéciaux 3-V OUI-VM, 3 Vannes et Vanne Maître 4-V NON-VM, 4 Vannes et pas de Vanne Maître (*) Remarque importante 1 : si le nombre maximum est atteint en même temps sur la station Des paramètres supplémentaires sont disponibles pour mieux répondre à...
  • Página 82 Régulateur LIFE Plus 4-8-12-16 Configuration du budget hydrique Configuration du Mode Sans CA saisonnier le bouton • Appuyez sur pour accéder aux paramètres du régulateur. • Appuyez sur le bouton pour sélectionner MODE SANS CA Le Régulateur Life Plus a été prédéfini pour ajuster automatiquement le budget afin de •...
  • Página 83 Régulateur LIFE Plus 4-8-12-16 Capteur Compteur d’eau Life Plus dispose d’une entrée capteur pouvant être raccordée à tout type de capteur avec Life Plus dispose d’une entrée de compteur d’eau pouvant être raccordée à tout type de un interrupteur à contact sec. compteur d’eau avec une sortie pulsée à...
  • Página 84 Régulateur LIFE Plus 4-8-12-16 Remarque : Il est possible de sélectionner seulement 1 Programme unique, A, B, C ou D, Action locale sur la fonction de capteur ou TOUS les programmes. ou débitmètre ACTIVE Remarque : le débit d’eau n’est pas testé pour le débordement, le sous-écoulement et la perte si : •...
  • Página 85 Régulateur LIFE Plus 4-8-12-16 Configuration des fonctions du capteur Important : Remarque 1: lorsqu’une action locale est active, pour redevenir active, elle doit d’abord devenir Normale. Remarque 2 : Le débordement et le sous-écoulement sont testés à chaque fois qu’au Configuration du type de capteur moins une station est ON, quel que soit la VM, si elle est activée.
  • Página 86 Régulateur LIFE Plus 4-8-12-16 Configuration du(des) programme(s) à l’activation du capteur minute. L’état du débordement du compteur est Actif si, au cours du calcul du débordement, le le bouton • Appuyez sur pour accéder aux paramètres du régulateur. nombre d’impulsions par minute du compteur d’eau est supérieur au seuil d’impulsions/ le bouton •...
  • Página 87 Régulateur LIFE Plus 4-8-12-16 le bouton • Appuyez sur pour accéder aux paramètres du régulateur. Remarque : Sur la page PRG @ DÉBORD n’est disponible que si DÉBORD Imp/m n’est pas les boutons • Appuyez sur pour sélectionner RETARD-SOUS-ÉC réglé sur OFF. •...
  • Página 88 Régulateur LIFE Plus 4-8-12-16 Programme C, ou Configuration de la fonction de perte du compteur Programme D, ou TOUS L’état de perte du compteur est Normal si, au cours du calcul de la perte, le nombre d’impulsions pendant la période de perte est inférieur au seuil de période d’impulsions/ Remarque : La page PRG @ PERTE est disponible UNIQUEMENT si IMPULSION PERTE n’est perte défini.
  • Página 89 Régulateur LIFE Plus 4-8-12-16 Une fois l’Heure d’arrêt atteinte, le dernier cycle d’irrigation sera terminé. Fonctionnement du régulateur Au terme d’un cycle d’irrigation unique, un retard entre les cycles peut être défini. Remarque importante : si l’Heure de Démarrage n’est pas OFF et que l’Heure d’ A rrêt est OFF, le programme est prêt à...

  • Página 90: Fonctionnement Automatique

    Régulateur LIFE Plus 4-8-12-16 Fonctionnement automatique Fonctionnement manuel de la station Le fonctionnement automatique a lieu chaque fois que l’heure de démarrage programmée Le fonctionnement manuel du régulateur est prioritaire sur toute opération automatique et et le jour d’arrosage correspondent à l’horloge interne et au calendrier du régulateur LIFE entrée de capteur actives en cours.

  • Página 91: Mode Test

    Régulateur LIFE Plus 4-8-12-16 Fonctionnement manuel du programme Mode Test La sélection de cette fonction vous permet d’exécuter un programme d’arrosage temporaire Le fonctionnement du programme en manuel permet de démarrer manuellement les rapide afin de tester le fonctionnement de chaque station d’arrosage ou de tester le programmes d’arrosage automatique.
  • Página 92 Régulateur LIFE Plus 4-8-12-16 Réglage du régulateur LIFE Plus sur Fonction Aide Pause/Arrêt Le régulateur Life Plus dispose d’une fonctionnalité AIDE qui fournit une aide instantanée pour la fonction en cours. Cette fonction permet de retarder toutes les opérations d’arrosage automatique de 1 à 31 •...

  • Página 93: Disjoncteur Automatique

    • Allez dans votre App Store et recherchez « Irritrol LIFE ». • Téléchargez et installez l’ A pp « Irritrol LIFE » sur votre Smartphone. • Lancez l’ A pp « Irritrol LIFE » et suivez la procédure de connexion et d’appairage de l’ A pp avec l’Irritrol LIFE.

  • Página 94: Recherche Des Pannes

    Régulateur LIFE Plus 4-8-12-16 RECHERCHE DES PANNES Symptôme Cause probable Solution L’écran est vide et le régulateur ne L’alimentation est débranchée. Vérifiez les connexions du transformateur. fonctionne pas. Vérifiez un disjoncteur déclenché ou GFI dans le panneau d’assistance CA puis réinitialisez. L’afficheur ne répond pas aux Microprocesseur à...
  • Página 96 Pour une assistance technique : www.life.irritrol.it Régulateur Life Plus 4-8-12-16 Régulateur d’irrigation © 2020 Irritrol...

  • Página 97: Controlador Life Plus

    Controlador Life Plus 4-8-12-16 Controlador de riego Guía del usuario LIFE-P-B, LIFE-P-SM, LIFE-P, LIFE-P-8, LIFE-P-12 and LIFE-P-16...

  • Página 98: Características Del Controlador Life Plus

    Controlador Life Plus 4-8-12-16 Características del controlador Life Plus • Solución modular: – Módulo de control universal LIFE-MOD para la familia LIFE de controladores de riego – Número modular de estaciones que usa un módulo de 4 estaciones para: - LIFE Plus 4: 4 Station plus MV - LIFE Plus 8: 8 Station plus MV - LIFE Plus 12: 12 Station plus MV - LIFE Plus 16: 16 Station plus MV...

  • Página 99: Especificaciones

    Controlador Life Plus 4-8-12-16 Especificaciones Módulo auxiliar Life Plus DIMENSIONES • Controlador 186 mm An 140 mm Al 67 mm Pr Desde 4 a 16 estaciones • Módulo de control LIFE-MOD 186 mm An 140 mm Al 47 mm Pr •...
  • Página 100 Controlador Life Plus 4-8-12-16 ÍNDICE Especificaciones • Acerca de la memoria del controlador LIFE • Dimensiones • Configuración de un programa de días del calendario • Alimentación • Configuración de un programa de días pares o impares • Uso • Configuración de un programa de intervalo de días •...
  • Página 101 Controlador Life Plus 4-8-12-16 Medidor de pérdida • Establecer la lectura del uso del agua • Acción local en el sensor o funciones del medidor activas Modo de repetición Configuración de las funciones del sensor • Configuración del tipo de sensor •...

  • Página 102: Componentes Del Módulo Auxiliar

    Controlador Life Plus 4-8-12-16 Componentes del módulo auxiliar Instalación del módulo auxiliar 1. Bloque terminal. 1. Para un funcionamiento seguro y fiable, seleccione un sitio de instalación que pueda 2. Conector DB15 al módulo de control. proporcionar idóneamente las siguientes condiciones: 3.

  • Página 103: Conexión De Los Módulos De 4 Estaciones

    Controlador Life Plus 4-8-12-16 Conexión de los módulos de 4 estaciones Conectar las válvulas El controlador Life Plus controla las válvulas solenoides a través de módulos de 4 1. Dirija los cables de válvula o el cable de hilos desde las válvulas, hacia el armario del controlador.

  • Página 104: Conexión De Un Relé De Arranque De La Bomba

    Controlador Life Plus 4-8-12-16 Conexión de un relé de arranque de la Instalación del sensor bomba Un sensor puede conectarse directamente al controlador Life Plus para realizar automáticamente el control directo de los programas de riego. Cuando el sensor está (*) PRECAUCIÓN: Para prevenir daños en el controlador, asegúrese de que la activo, la pantalla mostrará...

  • Página 105: Conexión De La Fuente De Alimentación

    Controlador Life Plus 4-8-12-16 Conexión del módulo de c ontrol Life Plus Conexión de la fuente de alimentación 1. Dirija 4" (10 cm) del cable de hilos del transformador al controlador a través de la Con el fin de completar el montaje del controlador LIFE Plus, conecte el módulo de control canalización (C) de la figura 1 o a través de la cubierta provisional (si no se utiliza al soporte de pared simplemente alineando los dos y presionándolos juntos.

  • Página 106: Configuración De Fábrica

    Controlador Life Plus 4-8-12-16 Configuración de fábrica Componentes del módulo de control El módulo de control puede ser restaurado a su configuración de fábrica de la siguiente Módulo de control manera: Mando de programación - Para seleccionar ls funciones de riego. Posiciones del mando de programación: 1.
  • Página 107 Controlador Life Plus 4-8-12-16 minutos y segundos. Símbolo - Mostrado cuando no hay corriente de 24 V CA o cuando el módulo de control se ha retirado del soporte de pared. Intermitente para indicar que no hay alimentación. Pulse cualquier tecla para detener el parpadeo del símbolo. Símbolo - Mostrado cuando el riego automático está...

  • Página 108: Programación

    Rellenar el formulario del programa de riego Configuración del idioma Rellenar el formulario del programa de riego (para ver un ejemplo, visite nuestro sitio web: www.life.irritrol.it). • Pulse el botón para acceder a la configuración del controlador. Si desea planificar su riego debe incluir en su formulario la siguiente información: •...

  • Página 109: Acerca De La Memoria Del Controlador

    Controlador Life Plus 4-8-12-16 • la hora del día para iniciar el programa la primera vez Acerca de la memoria del controlador • la hora del día para detener continuamente el programa LIFE Plus • el retraso opcional entre dos ciclos de riego consecutivos del programa •...

  • Página 110: Configuración De Un Programa De Días Del Calendario

    Controlador Life Plus 4-8-12-16 Configuración de un programa de días del Configuración de un programa de calendario intervalo de días El programa de días del calendario le permite establecer cada día de la semana como un Un programa de intervalo de días permite establecer días de riego sin tener en cuenta los día de riego activo o inactivo.

  • Página 111: Configuración Del Tiempo De Inicio Del Programa (Modo De Ciclo De Riego Único)

    Controlador Life Plus 4-8-12-16 Configuración del tiempo de inicio del Configuración del tiempo de inicio/parada programa del programa (modo de ciclo de riego único) (Modo de repetición) El tiempo de inicio del programa es la hora del día que selecciona para comenzar un ciclo A veces es necesario ejecutar un programa de riego continuamente entre una hora de de programa de riego automático.

  • Página 112: Configuración De La Duración Del Tiempo De Funcionamiento De La Estación

    Controlador Life Plus 4-8-12-16 Configuración de la duración del tiempo Configuración del ahorro de agua de funcionamiento de la estación El ahorro de agua le permite disminuir o aumentar según le convenga la duración del tiempo de funcionamiento actualmente establecido para cada estación asignada a un La duración del tiempo de funcionamiento de la estación es la cantidad de tiempo que una programa seleccionado.

  • Página 113: Ajustes Especiales

    Controlador Life Plus 4-8-12-16 2-V YES-MV, 2 válvulas y válvula principal Ajustes especiales 3-V YES-MV, 3 válvulas y válvula principal 4-V NO-MV, 4 válvulas y sin válvula principal (*) Nota importante 1: si se alcanza el número máximo de estaciones activadas a la vez, un Hay ajustes adicionales disponibles para satisfacer mejor sus necesidades.

  • Página 114: Configuración Del Ahorro De Agua Estacional

    Controlador Life Plus 4-8-12-16 Configuración del ahorro de agua Configuración del modo sin electricidad estacional • Pulse el botón para acceder a la configuración del controlador. • Pulse los botones para seleccionar NO AC MODE (MODO SIN ELECTRICIDAD) El controlador Life Plus está preestablecido para ajustar automáticamente el ahorro de •...

  • Página 115: Sensor

    Controlador Life Plus 4-8-12-16 Sensor Medidor de agua Life Plus tiene una entrada de sensor que se puede conectar a cualquier tipo de sensor Life Plus tiene una entrada para medidor de agua que se puede conectar a cualquier tipo con un interruptor de contacto seco.

  • Página 116: Acción Local En El Sensor O Una Función Del Medidor Active (Activa)

    Controlador Life Plus 4-8-12-16 Es posible controlar los programas de riego cuando el sobreflujo, el subflujo y la pérdida Acción local en el sensor o una función del medidor se activan. del medidor ACTIVE (ACTIVA) Nota: Es posible seleccionar sólo 1 programa individual, A, B, C o D, o TODOS los programas.

  • Página 117: Configuración De Las Funciones Del Sensor

    Controlador Life Plus 4-8-12-16 Configuración de las funciones del sensor Importante: Nota 1: cuando una acción local está activa, para que vuelva a estar activa de nuevo, primero debe cambiar a normal. Nota 2: El sobreflujo y el subflujo se prueban cada vez que al menos una estación está ON Configuración del tipo de sensor (ACTIVA), independientemente de la MV, si está...
  • Página 118 Controlador Life Plus 4-8-12-16 Configuración de los programas en sensor activo número de pulsos por minuto del medidor de agua está por encima del umbral de pulsos/ minuto establecido. • Pulse el botón para acceder a la configuración del controlador. •...
  • Página 119 Controlador Life Plus 4-8-12-16 Configuración de acción local en sobreflujo activo Nota: La página UNDR-DELAY está disponible sólo si UNDR P/m no está configurado en • Pulse el botón para acceder a la configuración del controlador. OFF. • Pulse los botones para seleccionar OVER-ACTN (ACCIÓN DE SOBREFLUJO) •...
  • Página 120 Controlador Life Plus 4-8-12-16 El estado de pérdida del medidor es Activo si durante el cálculo de la pérdida el número OFF. de pulsos durante el período de pérdida está por encima del umbral de pulsos por período de pérdida establecido. Configuración de acción local en pérdida activa Configuración del umbral de pérdida para acceder a la configuración del controlador.

  • Página 121: Funcionamiento Del Controlador

    Controlador Life Plus 4-8-12-16 Funcionamiento del controlador Configuración del modo de repetición • Pulse el botón para acceder a la configuración del controlador. El controlador LIFE Plus tiene cinco modos de funcionamiento: • Pulse los botones para seleccionar LOOP MODE (MODO DE REPETICIÓN) Automático , Estación(es) manual(es) , Programa(s) manual(es)

  • Página 122: Funcionamiento Automático

    Controlador Life Plus 4-8-12-16 Funcionamiento automático Funcionamiento de la estación manual El funcionamiento automático tendrá lugar cada vez que la hora de inicio y el día de riego Las operaciones del controlador manual anularán las entradas de sensores y todas las operaciones programados coincidan con el reloj interno y el calendario del controlador LIFE Plus.

  • Página 123: Funcionamiento Del Programa Manual

    Controlador Life Plus 4-8-12-16 Funcionamiento del programa manual Modo de prueba Seleccionar esta función le permite ejecutar un programa de riego temporal rápido para El funcionamiento del programa manual permite iniciar manualmente programas de riego comprobar el funcionamiento de cada estación de riego o comprobar el funcionamiento de cada automático.

  • Página 124: Configuración Del Controlador Life Plus En Pausa/Inactivo

    Controlador Life Plus 4-8-12-16 Configuración del controlador Life Plus en Función de ayuda Pausa/Inactivo El controlador Life Plus tiene una función de AYUDA que proporciona ayuda instantánea para la función actual. Esta característica permite retrasar de 1 a 31 días todas las operaciones automáticas de •...

  • Página 125: Interruptor De Circuito Automático

    • Vaya a su tienda de aplicaciones y busque “Irritrol LIFE”. • Descargue e instale en su Smartphone la APP “Irritrol LIFE”. • Inicie la APP “Irritrol LIFE” y siga el procedimiento para el inicio de sesión y para conectar la APP con el Irritrol LIFE.

  • Página 126: Solución De Problemas

    Controlador Life Plus 4-8-12-16 SOLUCIÓN DE PROBLEMAS Síntoma Causa probable Remedio La pantalla está en blanco y el La alimentación está desconectada. Compruebe las conexiones del transformador. controlador no funciona. Compruebe el panel de servicio de CA por si se ha activado un interruptor de circuito por falla a tierra o disyuntor y restablecer.

  • Página 128: Para Asistencia Técnica

    Para asistencia técnica: www.life.irritrol.it Controlador Life Plus 4-8-12-16 Controlador de riego © 2020 Irritrol...
  • Página 129 Life Plus Controller 4-8-12-16 Bewässerungs-Controller Bedienungsanleitung LIFE-P-B, LIFE-P-SM, LIFE-P, LIFE-P-8, LIFE-P-12 and LIFE-P-16...
  • Página 130 Life Plus Controller 4-8-12-16 Merkmale des Life Plus Controller • Modulare Lösung: – Universal-Steuermodul LIFE-MOD für Bewässerungs-Controller der LIFE-Familie – Modulare Anzahl Stationen mit 4-Stationen-Modul für: - LIFE Plus 4: 4 Stationen plus MV - LIFE Plus 8: 8 Stationen plus MV...
  • Página 131 Life Plus Controller 4-8-12-16 Spezifikationen Life Plua Rückseitenmodul AMBESSUNGEN • Controller 186 mm B 140 mm H 67 mm T Von 4 bis 16 Stationen • Steuermodul LIFE-MOD 186 mm B 140 mm H 47 mm T • Rückseitenmodul LIFE Plus-B 149 mm B 104 mm H 37 mm T LEISTUNG •...
  • Página 132 Life Plus Controller 4-8-12-16 INDEX Spezifikationen • Über den LIFE Controllerspeicher • Abmessungen • Erstellung eines Kalender-Tageplans • Leistung • Erstellung eines Plans nach geraden oder ungeraden Tagen • Verwendung • Erstellung eines Tagesintervallplans • Einstellung der Programmstartzeit (einfacher Bewässerungszyklus) •...
  • Página 133 Life Plus Controller 4-8-12-16 Einstellung der Sensorfunktionen Loop-Modus • Einstellung des Sensortyps • Einstellung des Loop-Modus • Sensorverzögerung auf Sensor aktiv setzen • Einstellung von Programm(en) auf Sensor aktiv • Steuerungsbetrieb • Aktion auf Sensor aktiv setzen • Automatischer Betrieb •...

  • Página 134: Komponenten Des Rückseitenmoduls

    Life Plus Controller 4-8-12-16 Komponenten des Rückseitenmoduls Installation des Rückseitenmoduls 1. Klemmenleiste. 1. Wählen Sie für einen sicheren und zuverlässigen Betrieb eine Installationsstelle, die die 2. DB15-Stecker zum Steuermodul. folgenden Bedingungen optimal erfüllen kann: 3. Stecker für das Life Plus 4-Station Modul.

  • Página 135: Anschluss Der Ventile

    Life Plus Controller 4-8-12-16 Anschluss eines 4-Stationen-Moduls Anschluss der Ventile Der Life Plus Controller steuert die Magnetventile durch 4-Stationen-Module, die dem Brett des 1. Die Ventildrähte oder Kabel von den Ventilen in den Controller-Schrank leiten. Rückseitenmoduls hinzugefügt werden können. Hinweis: Obwohl bis zu 14 AWG (2 mm ) Kabel verwendet werden kann, empfiehlt es sich, ein Um ein 4-Stationen-Modul hinzuzufügen:...

  • Página 136: Anschluss Eines Pumpenstartrelais

    Life Plus Controller 4-8-12-16 Anschluss eines Pumpenstartrelais Sensorinstallation (*) ACHTUNG: Um Controller-Schäden zu vermeiden, stellen Sie sicher, dass der Ein Sensor kann direkt an den Life Plus Controller angeschlossen werden, um automatisch eine Pumpenstart-Relaisstrom zwischen 0,15 und 0,3 Ampere liegt. Den Pumpenmotor nicht direkte Steuerung der Bewässerungsprogramme durchzuführen.
  • Página 137 Life Plus Controller 4-8-12-16 Den Life Plus anschließen Anschluss der Stromquelle Steuermodul 1. 10 cm des Transformatorkabels in den Controller durch das Kabelrohr (C) der Abbildung 1 oder durch die Öffnung leiten (falls kein Kabelrohr verwendet wird). 2. Verbinden Sie die blauen und braunen Transformatorkabel mit den Klemmen „24 V AC“.
  • Página 138 Life Plus Controller 4-8-12-16 Werkseinstellungen Komponenten des Steuermoduls Das Steuermodul kann auf folgende Weise in seine Werkseinstellungen zurückversetzt werden: Steuermodul Programmierwählscheibe - Zur Auswahl der Bewässerungsfunktionen. 1. Drücken und die +- und –Tasten gedrückt halten Programmierwählscheibe-Positionen: 2. Drücken Sie die Schaltfläche Zurücksetzen (siehe Komponenten des Steuermoduls Nr.18) Laufzeit - Um die Laufzeit der Station festzulegen.
  • Página 139 Life Plus Controller 4-8-12-16 Symbol - Wird angezeigt, wenn die angezeigte Zeitdauer in Minuten und Sekunden angegeben wird. Symbol - Wird angezeigt, wenn 24V AC fehlt oder das Steuer- modul aus der Wandhalterung entfernt wird. Blinkt, um anzuzeigen, dass es keinen Strom gibt.

  • Página 140: Sprache Einstellen

    Life Plus Controller 4-8-12-16 Programmierung Planen Ihres Bewässerungsplans Hinweis: Für beste Ergebnisse wird empfohlen, zuerst die EINSTELLUNGEN des Controllers Es ist oft hilfreich, vor Beginn der Programmierschritte Ihren Bewässerungsplan auf Papier zu anzupassen. planen. Ausfüllen des Bewässerungsplanformulars Sprache einstellen Ausfüllen des Bewässerungsplanformulars (für ein Beispiel besuchen Sie bitte unsere Webseite: www.life.irritrol.it).
  • Página 141 Life Plus Controller 4-8-12-16 • die optionale Verzögerung zwischen zwei aufeinander folgenden Programm- Über den Speicher des LIFE Plus Bewässerungszyklen Controllers • Wasser-Budget – gibt den Prozentsatz an, um die Laufzeit der einzelnen Stationen, die einem ausgewählten Programm zugewiesen werden, zu verringern oder zu erhöhen.
  • Página 142 Life Plus Controller 4-8-12-16 Erstellung eines Kalendertagesplans Erstellung eines Tagesintervallplans Mit dem Kalendertagesplan können Sie jeden Wochentag als aktiven oder inaktiven Ein Tagesintervallplan ermöglicht die Einstellung von Bewässerungstagen ohne Rücksicht Bewässerungstag einstellen. Jeder Tag kann in jedem Programm A, B, C und D aktiv oder inaktiv auf die tatsächlichen Wochentage.
  • Página 143 Life Plus Controller 4-8-12-16 Startzeit des Einstellprogramms Einstellung der Programmstart-/Stoppzeit (einfacher Bewässerungszyklusmodus) (Loop-Modus) Die Programmstartzeit ist die Tageszeit, die Sie wählen, um einen automatischen Manchmal ist es notwendig, ein Bewässerungsprogramm kontinuierlich zwischen einer Start- Bewässerungsprogrammzyklus zu beginnen. Wenn ein Programm beginnt, wird jede Station und Stoppzeit durchzuführen.

  • Página 144: Einstellung Des Wasserbudgets

    Life Plus Controller 4-8-12-16 Einstellung der Stationslaufzeitdauer Einstellung des Wasserbudgets Die Laufzeit der Station ist die Dauer des Betriebs einer Station, sobald sie gestartet wurde. Mit dem Wasserbudget können Sie die aktuelle Laufzeit einer einzelnen Station, die einem Eine Station wird einem Programm zugewiesen, wenn sie eine bestimmte Laufzeit erhält, mit ausgewählten Programm zugeordnet ist, bequem verringern oder erhöhen.
  • Página 145 Life Plus Controller 4-8-12-16 2-V YES-MV, 2 Ventile und Hauptventil Sondereinstellungen 3-V YES-MV, 3 Ventile und Hauptventil 4-V NO-MV, 4 Ventile und kein Hauptventil (*) Wichtige Anmerkung 1: Wenn die maximale Anzahl von Stationen gleichzeitig AN Zusätzliche Einstellungen stehen zur Verfügung, um Ihre Bedürfnisse besser zu erfüllen.
  • Página 146 Life Plus Controller 4-8-12-16 Einstellung des Saisonwasserbudgets Einstellung Kein AC-Modus Der Life Plus Controller wurde voreingestellt, um das Budget automatisch anzupassen, um Schaltfläche • Drücken Sie , um auf die Einstellungen des Controllers zuzugreifen. die durchschnittlichen saisonalen Wetterveränderungen zu berücksichtigen. Ein anderer Wert oder die Schaltfläche...
  • Página 147 Life Plus Controller 4-8-12-16 Sensor Wasserzähler Life Plus verfügt über einen Sensoreingang, der mit einem trockenen Kontaktschalter an jede Life Plus hat einen Wasserzählereingang, der mit jeder Art von Wasserzähler mit Art von Sensor angeschlossen werden kann. impulssteuerter trockener Kontaktausgabe verbunden werden kann.
  • Página 148 Life Plus Controller 4-8-12-16 auszuwählen. Lokale Aktion auf Sensor oder Zählerfunktion ACTIVE Anmerkung: Der Wasserfluss wird nicht auf Überlauf, Unterlauf und Verlust getestet, wenn: • 24V AC fehlt • Das Control Panel aus seiner Wandhalterung entfernt wird • Ein Ventil manuell aktiviert wird KEINE ➞...
  • Página 149 Life Plus Controller 4-8-12-16 Einstellung der Sensorfunktionen Wichtig: Anmerkung 1: wenn eine lokale Aktion aktiv ist, muss sie zunächst normal werden, um wieder aktiv zu sein. Hinweis 2: Überlauf und Unterlauf werden jedes Mal getestet, wenn mindestens eine Station, Einstellung des Sensortyps unabhängig von MV, aktiviert ist.
  • Página 150 Life Plus Controller 4-8-12-16 Einstellung von Programm(en) auf Sensor aktiv liegt. • Drücken Sie die Schaltfläche, um auf die Einstellungen des Controllers zuzugreifen. Einstellung der Überlaufschwelle • Drücken Sie die oder die Schaltflächen, um SENS @ PRG auszuwählen • Drücken Sie die oder die Schaltfläche, um alle 4 Programme (A, B, C, D) oder NUR...
  • Página 151 Life Plus Controller 4-8-12-16 Einstellung der lokalen Aktion auf Überlauf aktiv Hinweis: Die Seite UNDR-DELAY ist nur verfügbar, wenn UNDR P/m nicht auf OFF eingestellt ist. • Drücken Sie die Schaltfläche, um auf die Einstellungen des Controllers zuzugreifen. Einstellung von Programm(en) auf Unterlauf aktiv •...
  • Página 152 Life Plus Controller 4-8-12-16 Einstellung der Verlustschwelle Einstellung der lokalen Aktion auf Verlust aktiv • Drücken Sie die Schaltfläche, um auf die Einstellungen des Controllers zuzugreifen. • Drücken Sie die Schaltfläche, um auf die Einstellungen des Controllers zuzugreifen. • Drücken Sie die oder die Schaltflächen, um LOSS PULSE auszuwählen...
  • Página 153 Life Plus Controller 4-8-12-16 Einstellung des Loop-Modus Betrieb des Controllers • Drücken Sie die Schaltfläche, um auf die Einstellungen des Controllers zuzugreifen. • Drücken Sie die oder die Schaltflächen, um LOOP MODE auszuwählen Der LIFE Plus Controller verfügt über fünf Betriebsmodi: •...

  • Página 154: Automatischer Betrieb

    Life Plus Controller 4-8-12-16 Automatischer Betrieb Manueller Stationsbetrieb Der automatische Betrieb erfolgt immer dann, wenn der programmierte Startzeit- und Der manuelle Steuerbetrieb überschreibt alle aktuell aktiven automatischen Betriebs- und Bewässerungstag mit der internen Uhr und dem Kalender des LIFE Plus Controller Sensoreingänge.

  • Página 155: Manueller Programmbetrieb

    Life Plus Controller 4-8-12-16 Manueller Programmbetrieb Testmodus Der manuelle Programmbetrieb ermöglicht den manuellen Start automatischer Die Auswahl dieser Funktion ermöglicht es Ihnen, ein schnelles temporäres Bewässerungsprogramme. Bewässerungsprogramm durchzuführen, um den Betrieb jeder Bewässerungsstation zu testen 1. Drücken Sie die Schaltfläche Manual Program.
  • Página 156 Life Plus Controller 4-8-12-16 Life Plus Controller auf Pause/Aus Hilfefunktion einstellen Life Plus Controller verfügt über eine HILFE-Funktion, die sofortige Hilfe für die aktuelle Funktion bietet. Diese Funktion ermöglicht es, alle automatischen Bewässerungsvorgänge von 1 bis 31 Tage zu • Drücken Sie die HELP -Schaltfläche und halten Sie sie gedrückt, um mit der Anzeige des...

  • Página 157: Lokales Wifi-Modul

    • Laden Sie die APP „Irritrol LIFE“ herunter und installieren Sie sie auf Ihrem Smartphone. • Starten Sie die APP „Irritrol LIFE” und befolgen Sie das Verfahren für die Anmeldung und für die Anpassung der APP an das Irritrol LIFE.

  • Página 158: Mögliche Ursachen

    Life Plus Controller 4-8-12-16 FEHLERSUCHE Symptom Mögliche Ursachen Abhilfe Das Display ist leer und der Die Stromversorgung ist unterbrochen. Transformatoranschlüsse prüfen. Controller funktioniert nicht. Überprüfen Sie den AC-Schaltschrank auf einen ausgelösten Trennschalter oder GFI und setzen Sie ihn zurück. Reagiert nicht auf Befehle Mikroprozessor gestoppt.
  • Página 160 Für technische Unterstützung: www.life.irritrol.it Life Plus Controller 4-8-12-16 Bewässerungs-Controller © 2020 Irritrol...

  • Página 161: Controlador Life Plus

    Controlador LIFE Plus 4-8-12-16 Controlador de rega Guia do Utilizador LIFE-P-B, LIFE-P-SM, LIFE-P, LIFE-P-8, LIFE-P-12 and LIFE-P-16...

  • Página 162: Características Do Controlador Life Plus

    Controlador LIFE Plus 4-8-12-16 Características do Controlador Life Plus • Solução modular: – Módulo de Controlo Universal LIFE-MOD para a família de Controladores de Rega LIFE – Número modular de Estações que utilizam o Módulo de 4 Estações para: - LIFE Plus 4: 4 Estações plus MV - LIFE Plus 8: 8 Estações plus MV - LIFE Plus 12: 12 Estações plus MV - LIFE Plus 16: 16 Estações plus MV...

  • Página 163: Especificações

    Controlador LIFE Plus 4-8-12-16 Especificações Módulo Posterior Life Plus DIMENSÕES • Controlador 186 mm W 140 mm H 67 mm D De 4 a 16 estações • Módulo de controlo LIFE-MOD 186 mm W 140 mm H 47 mm D •...
  • Página 164 Controlador LIFE Plus 4-8-12-16 ÍNDICE Especificações • Sobre a Memória do Controlador LIFE • Dimensões • Definir agenda Calendarizada • Potência • Definir Calendarização de Dia Par ou Ímpar • Utilização • Definir Calendarização de Dia de Intervalo • Definir Hora de Início do Programa (ciclo único de rega) •...
  • Página 165 Controlador LIFE Plus 4-8-12-16 Definir as Funções do Sensor Modo Loop • Definir Tipo de Sensor • Definir Modo Loop • Definir Atraso do Sensor para Sensor Ativo • Definir Programa(s) no(s) sensor(es) ativo(s) • Operação de Controlador • Definir Ação no Sensor Ativo •...

  • Página 166: Componentes Do Módulo Posterior

    Controlador LIFE Plus 4-8-12-16 Componentes do Módulo posterior Instalação do Módulo posterior 1. Bloco terminal. 1. Para uma operação segura e fiável, escolher um local para a instalação que possa 2. Conector DB15 ao Módulo de Controlo. fornecer idealmente as seguintes condições: 3.
  • Página 167 Controlador LIFE Plus 4-8-12-16 Ligação de um Módulo de 4 estações Conectar as Válvulas O Controlador Life Plus controla as válvulas Solenoide através de Módulos de 4 Estações 1. Encaminhar os fios da válvula ou o cabo do fio das válvulas, para o quadro do que podem ser adicionados à...

  • Página 168: Instalação Do Sensor

    Controlador LIFE Plus 4-8-12-16 Ligação de um Relé de Partida da Bomba Instalação do Sensor (*) ATENÇÃO: Para evitar danos ao controlador, certifique-se de que a corrente do relé de Um sensor pode ser conectado diretamente ao Controlador Life Plus para executar arranque partida da bomba está...
  • Página 169 Controlador LIFE Plus 4-8-12-16 Ligação à Fonte de Alimentação Ligação do Life Plus Módulo de Controlo 1. Trajeto 4" (10 cm) do cabo do condutor do transformador no controlador através do condutor (C) da Figura 1 ou através do separador (se a conduta não for utilizada). 2.

  • Página 170: Componentes Do Módulo De Controlo

    Controlador LIFE Plus 4-8-12-16 Configurações da fábrica Componentes do Módulo de controlo O Módulo de Controlo pode ser restaurado para as suas definições de fábrica da seguinte Módulo de controlo forma: Mostrador de programação - Para selecionar as funções de rega. Posições do mostrador de programação: 1.
  • Página 171 Controlador LIFE Plus 4-8-12-16 e segundos. Símbolo - Exibido quando 24Vac está a faltar ou o módulo de controlo é removido do Suporte de Parede. Está a piscar para indicar que falta energia. Premir uma tecla qualquer para o símbolo parar de piscar. Símbolo - Exibido quando a rega automática está...

  • Página 172: Programar O Seu Horário De Rega

    Preencher o Formulário da Calendarização de Rega Preencher o Formulário da Calendarização de Rega (por exemplo, visite o nosso site: www.life. Definição de Idioma irritrol.it). Se quiser planear a sua rega, deve colocar em papel as seguintes informações: • Premir o botão para aceder às definições do controlador.

  • Página 173: Memória Do Controlador Life Plus

    Controlador LIFE Plus 4-8-12-16 Memória do Controlador LIFE Plus • a hora do dia para parar de executar o programa continuamente • o atraso opcional entre dois ciclos consecutivos de rega do programa Quando não for alimentado devido a falta de eletricidade ou quando o Módulo de Controlo •...
  • Página 174 Controlador LIFE Plus 4-8-12-16 Definir agenda Calendarizada Definição de uma Calendarização com Intervalo de Dia A calendarização do Dia do Calendário permite definir cada dia da semana como um dia de rega ativo ou inativo. Cada dia pode ser ativo ou inativo em cada programa A, B, C e D. Uma calendarização com Intervalo de Dia permite que os dias de rega sejam definidos Nota: O MODO DIA em Definições deve ser definido para SEMANALMENTE.

  • Página 175: Definir A Hora De Início Do Programa (Modo De Ciclo De Rega Único)

    Controlador LIFE Plus 4-8-12-16 Definir a Hora de Início do Programa (modo Definir Hora de Início/Paragem do de ciclo de rega único) Programa (Modo Loop) A hora de início do programa é a hora do dia que seleciona para começar um ciclo de Às vezes é...
  • Página 176 Controlador LIFE Plus 4-8-12-16 Definir a Duração do Tempo de Definir o Water Budget Funcionamento da Estação O Water Budget permite diminuir ou aumentar a duração do tempo de funcionamento atualmente definido para cada estação atribuída a um programa selecionado. O ajuste A duração do tempo de funcionamento da estação representa o tempo que uma estação irá...

  • Página 177: Definições Especiais

    Controlador LIFE Plus 4-8-12-16 2-V SIM-MV, 2 Válvulas e Válvula Mestra Definições especiais 3-V SIM-MV, 3 Válvulas e Válvula Mestra 4-V NÃO-MV, 4 Válvulas e Válvula Mestra (*) Nota importante 1: se o número máximo em Estação ON ao mesmo tempo é Para melhor atender às suas necessidades estão disponíveis configurações adicionais.
  • Página 178 Controlador LIFE Plus 4-8-12-16 Definição do Water Budget Sazonal Definir Sem Modo AC O Controlador LIFE Plus foi predefinido para ajustar automaticamente o Budget de modo • Premir o botão para aceder às definições do controlador. o botão a acompanhar as mudanças climáticas sazonais médias. Um valor diferente de balanço •...

  • Página 179: Contador De Água

    Controlador LIFE Plus 4-8-12-16 Sensor Contador de água O Life Plus possui uma Entrada de Sensor que pode ser conectada a qualquer tipo de O Life Plus possui uma Entrada de Contador de Água que pode ser conectada a qualquer sensor com um interruptor de contacto em seco.
  • Página 180 Controlador LIFE Plus 4-8-12-16 É possível controlar os Programas de rega quando o Transbordamento, Subfluxo e Perdas Ação local sobre Função do Sensor ou do do Contador se tornarem Ativas. Contador ATIVA Nota: É possível selecionar apenas 1 único programa, A, B C ou D, ou TODOS os programas. Nota: o fluxo de água não é...
  • Página 181 Controlador LIFE Plus 4-8-12-16 Definir funções do Sensor Importante: Nota 1: quando uma Ação Local está Ativa, de modo a ficar novamente ativa, deve primeiro tornar-se Normal. Nota 2: O Transbordamento e o Subfluxo são testados cada vez que pelo menos uma Definir Tipo de Sensor estação for Ligada, independentemente do MV, se ativada.
  • Página 182 Controlador LIFE Plus 4-8-12-16 Definir o(s) programa(s) em Sensor Ativo O estado Transbordamento do Contador é Ativo se durante o cálculo do Transbordamento o número de pulsos por minuto do contador de água estiver acima do Limiar de Pulsos/ o botão •...
  • Página 183 Controlador LIFE Plus 4-8-12-16 Desligado. tempo de atraso: Desligado ➞ 1s . . ➞ . . 8m, incremento em segundos Definir Ação Local em Transbordamento Ativo Nota: A página UNDR-DELAY só está disponível se UNDR P/m não estiver definido em •...
  • Página 184 Controlador LIFE Plus 4-8-12-16 O estado Perdas do Contador é Normal se durante o cálculo do número de pulsos durante o Período de Perda for inferior ao Limiar de Pulsos/Perdas definido. Nota: A página OVER @ PRG só está disponível se PULSO PERDA não estiver definido em O estado Perdas do Contador é...
  • Página 185 Controlador LIFE Plus 4-8-12-16 Uma vez alcançada a Hora de Paragem, o último ciclo de rega será terminado. Operação de Controlador No final de qualquer ciclo de rega pode ser definido um Atraso entre ciclos. Nota Importante: se a Hora de Início não estiver em Desligado e a Hora de Paragem estiver em Desligado, o programa definido no Modo Loop irá...

  • Página 186: Operação Automática

    Controlador LIFE Plus 4-8-12-16 Operação Automática Operação manual da estação O funcionamento automático ocorrerá sempre que o horário de início e o dia de rega As operações do controlador manual substituirão qualquer operação automática ativa e programado corresponderem ao relógio e ao calendário interno do Controlador LIFE Plus. de entrada de sensor.

  • Página 187: Modo De Teste

    Controlador LIFE Plus 4-8-12-16 Operação manual do programa Modo de teste A operação manual do programa permite que os programas automáticos de rega sejam Ao selecionar esta função é possível executar um programa rápido de rega temporária para iniciados manualmente. testar o funcionamento de cada estação de rega ou para testar o funcionamento de cada 1.

  • Página 188: Definir O Controlador Life Plus Para Pausa/Desligado

    Controlador LIFE Plus 4-8-12-16 Definir o Controlador LIFE Plus para Pausa/ Função de Ajuda Desligado O Controlador LIFE Plus tem uma funcionalidade de AJUDA que fornece ajuda imediata para a função atual. Este recurso permite que todas as operações de rega automáticas sejam adiadas de 1 a 31 •...

  • Página 189: Disjuntor Automático

    • Ir à APP Store e procurar por “Irritrol LIFE”. • Fazer download e instalar no seu Smartphone a APP “Irritrol LIFE”. • Iniciar a APP “Irritrol LIFE”, seguir o procedimento de login e associar a APP ao Irritrol LIFE.
  • Página 190 Controlador LIFE Plus 4-8-12-16 RESOLUÇÃO DE PROBLEMAS Sintoma Possível Causa Resolução Display em branco e o A alimentação está desligada. Verificar as conexões do transformador. controlador não funciona. Verificar o painel de serviço AC para verificar se o disjuntor não disparou ou GFI e reset. O display não responde aos O microprocessador parou.

  • Página 192: Para Assistência Técnica

    Para assistência técnica: www.life.irritrol.it Controlador LIFE Plus 4-8-12-16 Controlador de rega © 2020 Irritrol...

Este manual también es adecuado para:

Life plus controller 8Life plus controller 12Life plus controller 16

Tabla de contenido
