6
5
4
3
2
1

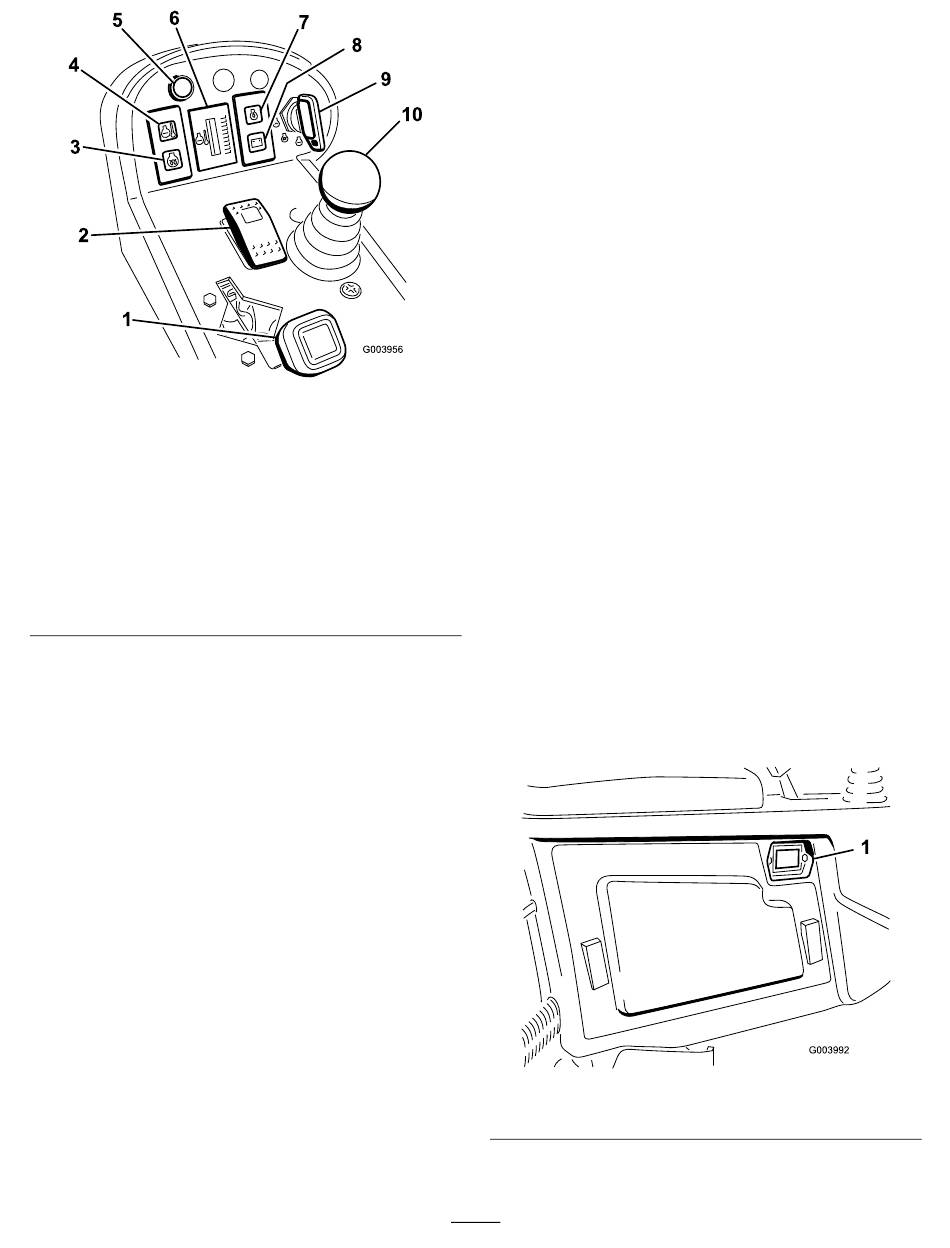

Figura 10
1. Control del acelerador
2. Interruptor
habilitar/deshabilitar
3. Indicador de la bujía
4. Indicador de advertencia
de la temperatura del
refrigerante de motor
5. Indicador diagnóstico
Llave de contacto
La llave de contacto (Figura 10) tiene tres posiciones:
Desconectado, Conectado/precalentamiento y Arranque.
Indicador de advertencia de la
temperatura del refrigerante de motor
Este indicador (Figura 10) se enciende y las carcasas de corte
se paran si el refrigerante del motor alcanza una temperatura
alta. Si la temperatura del motor sigue subiendo, el motor
se apagará.
Medidor de temperatura del refrigerante
del motor
Durante condiciones de funcionamiento normales, el
indicador (Figura 10) debe estar en el sector verde.
Compruebe el sistema de refrigeración si el indicador pasa al
sector amarillo o rojo.
Indicador diagnóstico
Se encenderá si se reconoce un fallo del sistema.
7
8
9
10
G003956
6. Indicador de temperatura
de refrigerante de motor
7. Indicador de advertencia
de la presión del aceite de
motor
8. Indicador de carga
9. Llave de contacto
10. Palanca de control de
Bajar/Segar/Elevar
Palanca Bajar/Segar/Elevar
Esta palanca (Figura 10) eleva y baja las carcasas de corte y
también pone en marcha y detiene los cortacéspedes cuando
éstos están habilitados en el modo de siega. Cuando las
carcasas están bajadas, esta palanca activará las carcasas si la
TDF y el limitador de la velocidad de siega están engranados.
Indicador de la bujía
El indicador (Figura 10) se enciende cuando las bujías se
están precalentando.
Indicador de advertencia de la presión
del aceite del motor
Este indicador (Figura 10) indica que la presión de aceite del
motor está peligrosamente baja.
Indicador de carga
El indicador de carga (Figura 10) se enciende cuando el
sistema de carga no funciona correctamente.
Interruptor habilitar/deshabilitar
El interruptor habilitar/deshabilitar (Figura 10) se utiliza
conjuntamente con la palanca Bajar/Segar/Elevar para
controlar los cortacéspedes. Los cortacéspedes no pueden ser
bajados cuando la palanca segar/transporte está en posición
de transporte.
Contador de horas
El contador de horas (Figura 11) muestra el número total de
horas de operación de la máquina.
1. Contador de horas
18
Figura 11
