CUIDADO
Si los interruptores de seguridad son desconectados
o están dañados, la máquina podría ponerse
en marcha inesperadamente, causando lesiones
personales.
• No manipule los interruptores de seguridad.
• Compruebe la operación de los interruptores
de seguridad cada día, y sustituya cualquier
interruptor dañado antes de utilizar la máquina.
Comprobación del funcionamiento de
los interruptores de seguridad
1. Aparque la máquina en una superficie nivelada, baje
las carcasas de corte, pare el motor y ponga el freno
de estacionamiento.
2. Retire el panel de acceso del lateral del brazo de control.
3. Localice el arnés de cables y los conectores, que están
situados cerca del controlador (Figura 27).

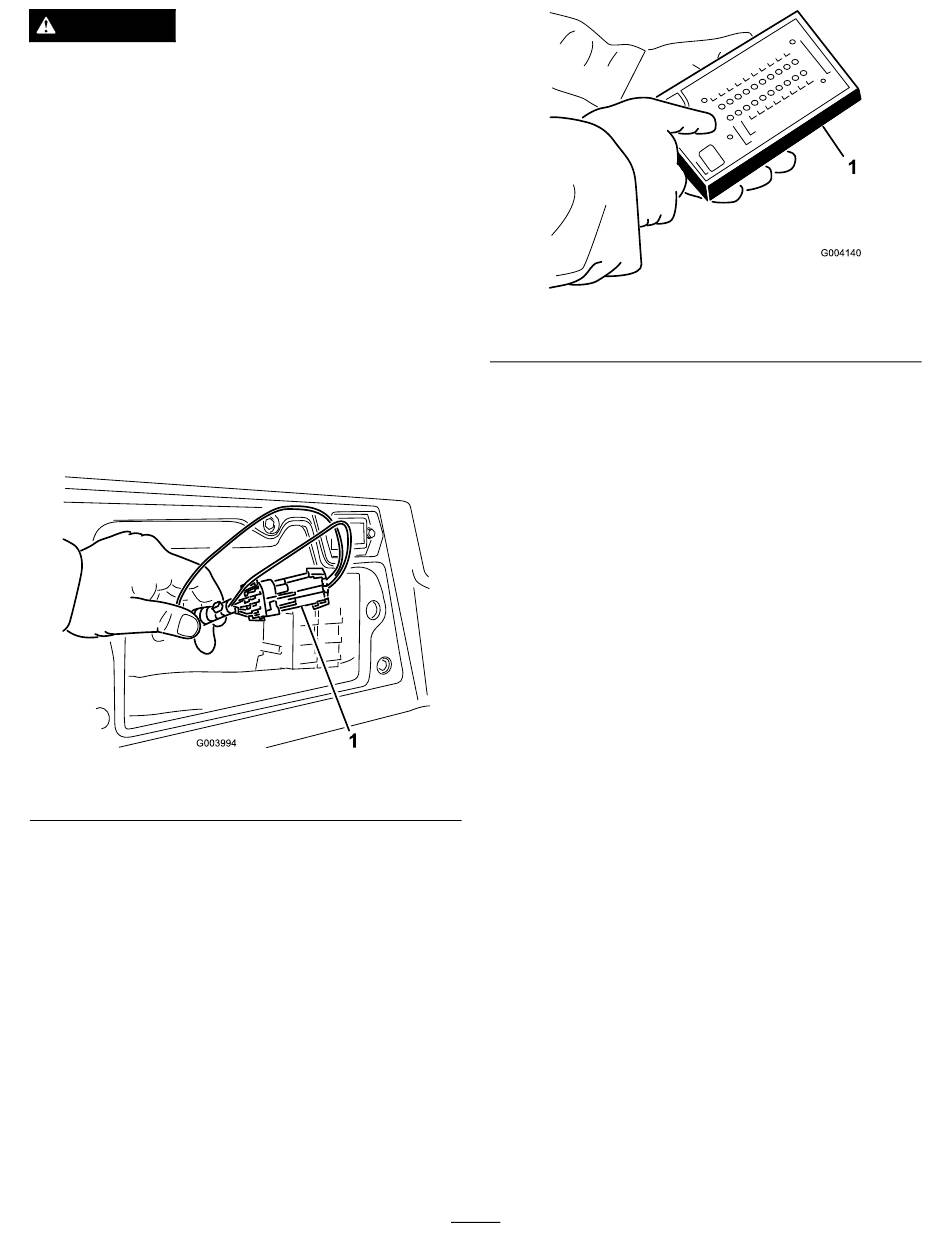

Figura 27
1. Arnés de cables y conectores
4. Desenchufe con cuidado el conector del bucle de
prueba del conector del arnés.
5. Conecte el conector de la pantalla diagnóstica ACE al
conector del arnés (Figura 28).
Nota: Asegúrese de que la plantilla correcta está
colocada en la pantalla diagnóstica ACE.
1. Sistema diagnóstico ACE
6. Gire la llave de contacto a Conectado, pero no arranque
la máquina.
Nota: El texto rojo de la plantilla se refiere a los
interruptores de entrada y el texto verde se refiere a
las salidas.
7. El LED "Indicación de entradas", al final de la columna
de la derecha de la pantalla diagnóstica ACE, debe
estar encendido. Si está encendido el LED "indicación
de salidas", pulse el botón de cambio de la pantalla
diagnóstica ACE para cambiar el LED a "indicación
de entradas".
La pantalla diagnóstica ACE encenderá el LED
asociado con cada una de las entradas cuando dicho
interruptor de entrada esté cerrado.
8. Uno a uno, cambie cada uno de los interruptores
de abierto a cerrado (es decir, siéntese en el asiento,
engrane el pedal de tracción, etc.), y observe si el
LED correspondiente de la pantalla diagnóstica
ACE parpadea cuando se cierra el interruptor
correspondiente. Repita esto para todos los
interruptores que pueden cambiarse a mano.
9. Si un interruptor está cerrado y el LED correspondiente
no se enciende, compruebe todo el cableado y las
conexiones al interruptor y/o compruebe los
interruptores con un ohmímetro. Sustituya cualquier
interruptor defectuoso, y repare cualquier cable dañado.
Nota: La pantalla diagnóstica ACE también puede detectar
qué solenoides o relés de salida están activados. Ésta es una
forma rápida de determinar si una avería de la máquina es
eléctrica o hidráulica.
Verificación de la función de salida
1. Aparque la máquina en una superficie nivelada, baje
las carcasas de corte, pare el motor y ponga el freno
de estacionamiento.
2. Retire el panel de acceso del lateral del brazo de control.
28
Figura 28
