Instruction manual
Manuel d'instructions
Manual de'instrucciones

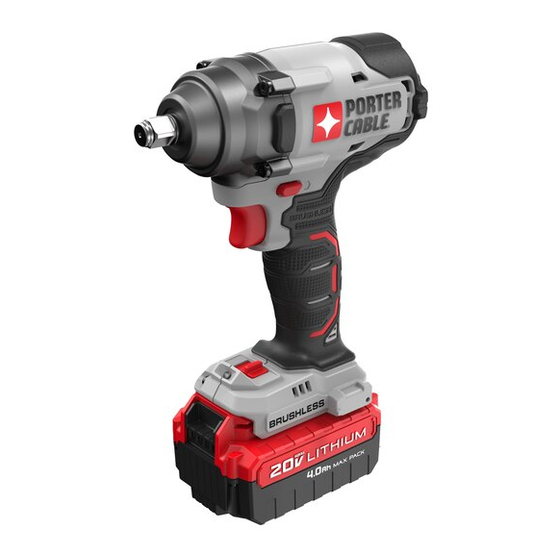

1/2" (13 mm) 20V Max* Cordless Impact Wrench
Clé à chocs sans fil de 13 mm (1/2 po), 20 V max*
Llave de impacto inalámbrica de 13 mm (1/2") 20 V Máx*
PCCF920
Thank you for choosing PORTER‑CABLE! To register your new product, go to:
www.portercable.com/ServiceAndSupport/ProductRegistration.aspx
OPERATING INSTRUCTION, SERVICE CENTERS AND GUARANTEE POLICY.
WARNING: READ THIS INSTRUCTION BEFORE USING THE PRODUCT.
Merci d'avoir choisi PORTER‑CABLE! Consulter le site Web
www.portercable.com/ServiceAndSupport/ProductRegistration.aspx pour enregistrer votre
nouveau produit.
INSTRUCTIONS DE FONCTIONNEMENT, CENTRES DE SERVICE ET POLITIQUE DE GARANTIE.
AVERTISSEMENT: LISEZ CETTE INSTRUCTION AVANT D'UTILISER LE PRODUIT.
Gracias por elegir PORTER‑CABLE usted! Para registrar su nuevo producto, visite:
www.portercable.com/ ServiceAndSupport / ProductRegistration.aspx
INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA.
ADVERTENCIA: LÉAS E ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.
Publicidad
Tabla de contenido
Manuales relacionados para Porter Cable PCCF920
Resumen de contenidos para Porter Cable PCCF920
- Página 1 1/2" (13 mm) 20V Max* Cordless Impact Wrench Clé à chocs sans fil de 13 mm (1/2 po), 20 V max* Llave de impacto inalámbrica de 13 mm (1/2") 20 V Máx* PCCF920 Thank you for choosing PORTER‑CABLE! To register your new product, go to: www.portercable.com/ServiceAndSupport/ProductRegistration.aspx OPERATING INSTRUCTION, SERVICE CENTERS AND GUARANTEE POLICY.
- Página 2 English (original instructions) Français (traduction de la notice d’instructions originale) Español (traducido de las instrucciones originales)
