PRECAUŢIE
Pericol de vătămare corporală din cauza lichidului evacuat sub presiune
În cazul unei montări sau unei demontări defectuoase, al unor lucrări de
întreţinere efectuate incorect, la racorduri pot surveni arsuri şi vătămări
corporale, dacă prin acestea ţâşneşte brusc apă fierbinte sau abur fierbinte
sub presiune.
• Asiguraţi efectuarea unei montări, demontări şi unor lucrări de
întreţinere corecte din punct de vedere tehnic.
• Înainte de a efectua montarea, demontarea sau lucrările de întreţinere
la racorduri, asiguraţi-vă că instalaţia este depresurizată.
 Indicaţie!
Unitatea utilizatoare trebuie să se asigure la montarea supapei de
siguranţă la faţa locului că la scurgere nu există niciun pericol.

Indicaţie!
Piesele echipamentului care au funcție de siguranță pentru limitarea
presiunii pe partea apei conform Directivei 2014/68/UE privind
echipamentele sub presiune și limitarea temperaturii conform
Directivei 2014/68/UE pentru echipamentele sub presiune nu sunt
incluse în pachetul de livrare.
Unitatea utilizatoare este responsabilă pentru protecţia pentru
limitarea presiunii şi temperaturii pe partea apei.
4

Descrierea echipamentului

4.1

Descriere

Echipamentul Reflexomat XS este o microinstalaţie de compresoare. Principalele
domenii de aplicare sunt circuitele de încălzire şi răcire.
• Un vas de expansiune cu volum nominal 80 l
• Unitatea de comandă este montată din fabricaţie, într-un mod compact, pe
vasul de expansiune.
• Toate conexiunile electrice şi racordurile pneumatice dintre unitatea de
comandă şi vasul de bază sunt premontate.

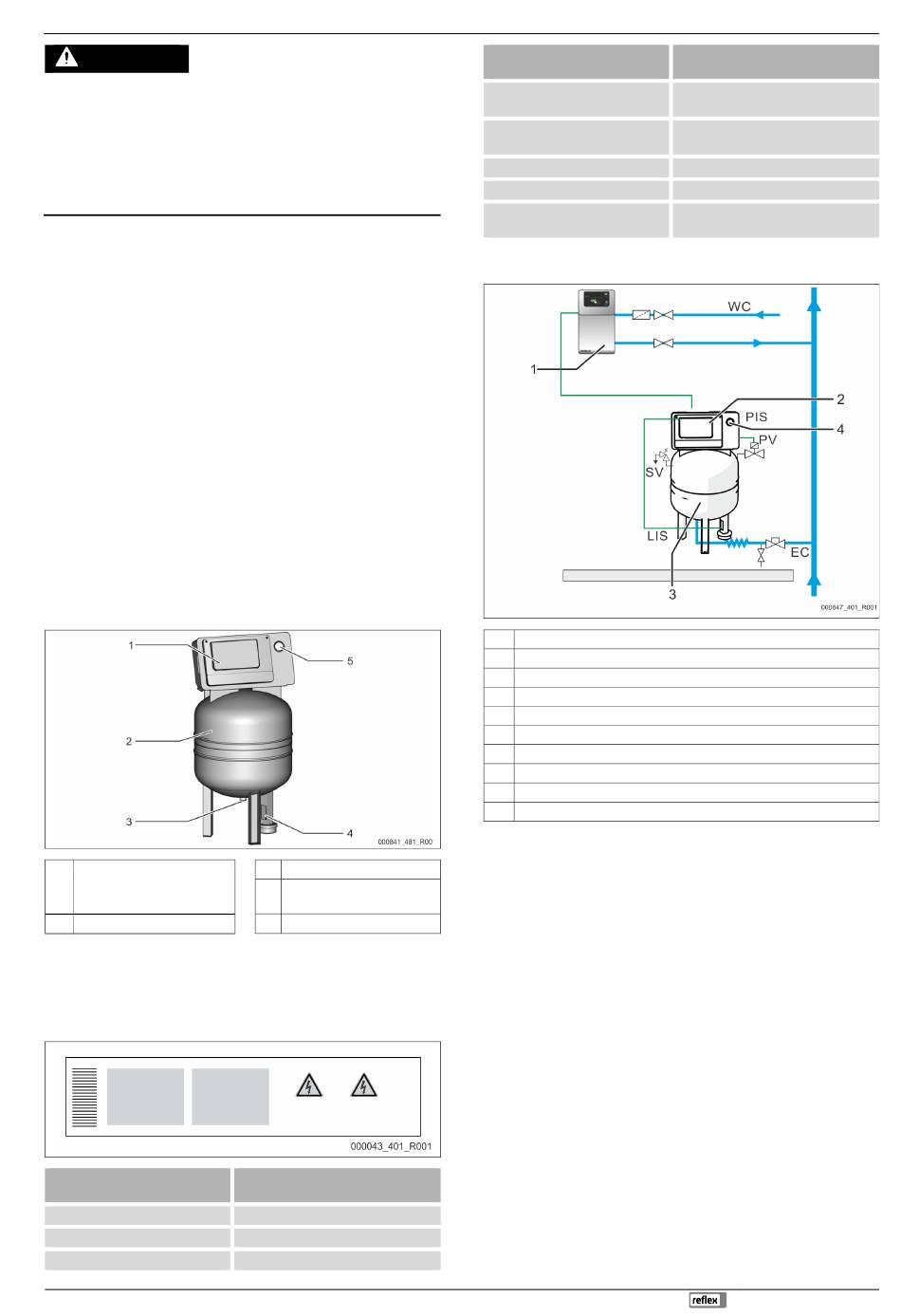

4.2 Prezentare generală
1 Unitate de comandă
• Compresor
• Unitatea de comandă
2 Vas de bază „RG"
4.3

Identificare

4.3.1 Plăcuţa de tip
Pe plăcuţa de tip se găsesc datele referitoare la producător, anul de fabricaţie,
numărul de fabricaţie şi datele tehnice.
Informaţie pe plăcuţa cu
caracteristici tehnice
Type
Serial No.
min. / max. allowable pressure PS
3 Conducta de expansiune „EC"
Celula de măsurare a greutăţii
4
„LIS"
5 Manometru
Semnificaţie
Denumirea echipamentului
Număr de serie
Presiune minimă / maximă admisă
Reflexomat XS — 02.16.2022 - Rev. A
Informaţie pe plăcuţa cu
caracteristici tehnice
max. allowable flow temperature of
system
min. / max. working temperature
TS
Year of manufacture
max. system pressure
min. operating pressure set up on
site
4.4 Funcţie
1 Completarea cu apă, de exemplu, prin „Fillcontroll Auto"/ Servitec S
2 Unitate de comandă
3 Vas de bază ca vas de expansiune
4 Manometru
WC Linie de umplere/completare
PIS Senzor de presiune
SV Supapă de siguranţă
PV Vană cu solenoid
LIS Celulă de măsurare a greutăţii cu măsurarea nivelului de umplere
EC Conducta de expansiune
Vasul de expansiune
O membrană separă interiorul vasului într-un spaţiu cu aer şi unul cu apă. În
acest fel este împiedicată pătrunderea aerului în apa de expansiune. Vasul de
bază este racordat pe partea cu aer la unitatea de comandă şi hidraulic la
sistemul instalaţiei. Controlul presiunii se realizează pe partea cu aer, cu ajutorul
supapelor de siguranţă „SV" ale vasului.
Unitate de comandă
Unitatea de comandă cuprinde un compresor „CO" şi unitatea de comandă
„Reflex Control Smart". Presiunea se măsoară prin intermediul vasului de bază cu
senzorul de presiune „PIS", iar nivelul de umplere cu apă se măsoară cu celula de
măsurare a greutăţii „LIS" şi se afişează prin intermediul aplicaţiei,  9.1 "Reflex
Control Smart",  253.
Menţinerea presiunii
• Atunci când apa este încălzită, aceasta se dilată şi presiunea din sistemul
instalaţiei creşte. La depăşirea presiunii care a fost setată în unitatea de
comandă, se deschide supapa electromagnetică „PV" şi permite ieşirea
aerului din vasul de bază. Apa curge din instalaţie în vasul de bază şi
presiunea din sistemul instalaţiei scade până când presiunea din sistemul
instalaţiei se egalizează cu cea din vasul de bază.
• Atunci când apa se răceşte, presiunea în sistemul instalaţiei scade. În cazul
unei presiuni a aerului mai mici decât cea setată, porneşte compresorul
„CO" şi împinge aerul comprimat în vasul de bază. În acest mod, apa din
vasul de bază va pătrunde în sistemul instalaţiei. Presiunea din sistemul
instalaţiei creşte.
Descrierea echipamentului
Semnificaţie
Temperatura maxim admisă pe turul
sistemului
Temperatura de lucru min./ max. (TS)
An de fabricaţie
Presiune max. sistem
Presiunea minimă de funcţionare de
prevăzut la faţa locului este reglată
