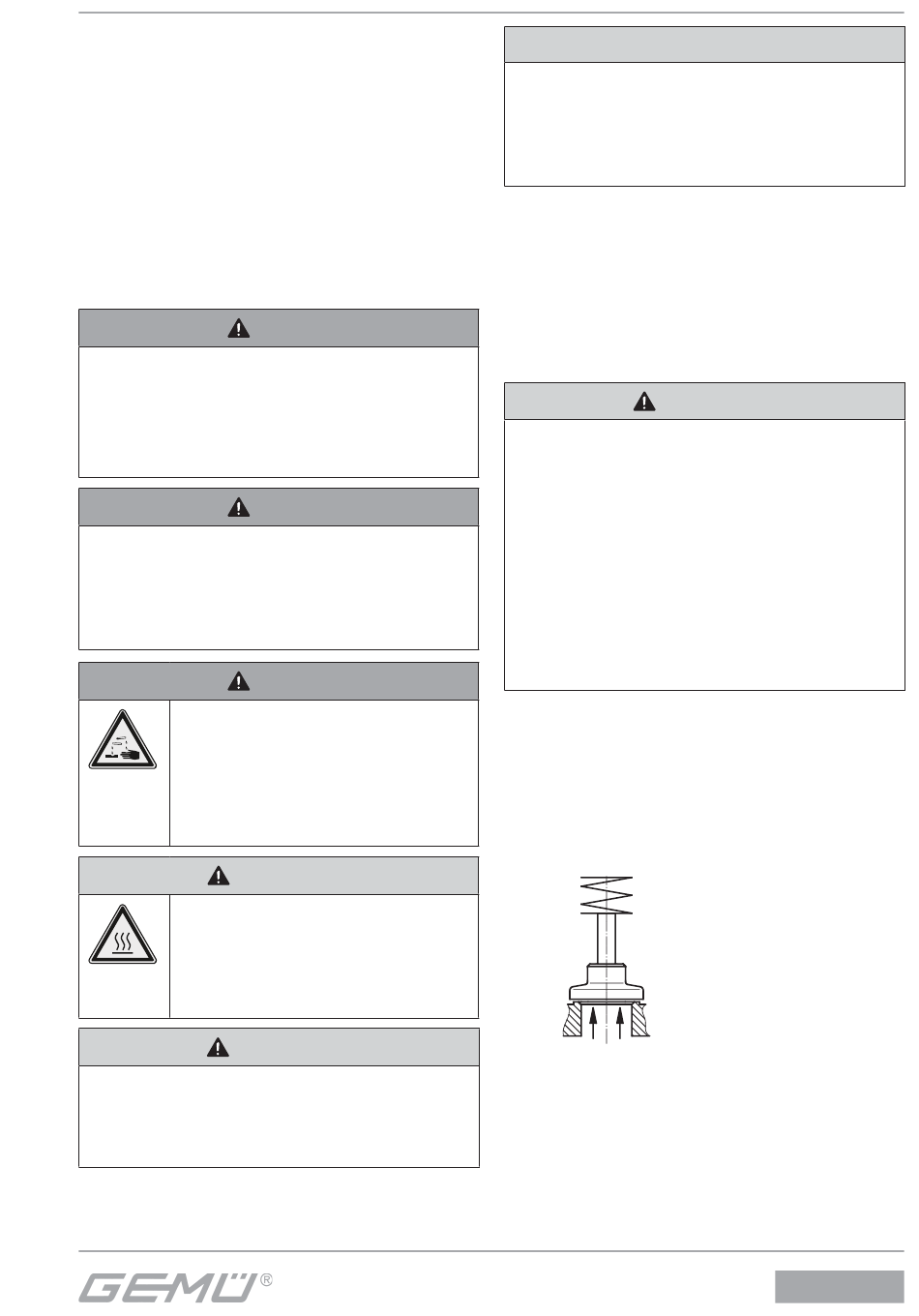

11 Montaje y conexión
Antes del montaje:
Seleccionar el material del cuerpo de
G
la válvula y la junta del asiento según el
fl uido de trabajo.
¡Comprobar la aptitud antes del
G
montaje!
Véase el capítulo 6 "Datos técnicos".
11.1 Montaje de la válvula
¡Instrumentos bajo presión!
® ¡Riesgo de lesiones muy graves o
muerte!
Trabajar únicamente cuando la
G
instalación no tenga presión.
¡La caperuza está sometida a presión
de muelle!
® ¡Riesgo de lesiones muy graves o
muerte!
No abrir el actuador.
G
¡Sustancias corrosivas!
® ¡Riesgo de quemaduras
químicas!
Montaje sólo con
G
equipamiento de protección
adecuado.
CUIDADO
¡Componentes calientes en
la instalación!
® ¡Riesgo de quemaduras!
Trabajar únicamente en la
G
instalación fría.
CUIDADO
¡No utilizar la válvula como escalón ni
como ayuda para ascender!
® Peligro de resbalarse y de dañar la
válvula.
AVISO
AVISO
AVISO
¡No sobrepasar la presión máxima
admisible!
® Evitar los posibles golpes de presión
(golpes de ariete) mediante medidas
de protección.
Los trabajos de montaje deben ser
G
realizados sólo por personal cualifi cado
debidamente instruido.
Tener en cuenta el uso de equipamiento
G
de protección adecuado según las
reglamentaciones del usuario de la
instalación.
Lugar de instalación:
No someter la válvula a grandes
G
esfuerzos desde fuera.
Elegir el lugar de instalación de tal
G
forma que la válvula no se pueda usar a
modo de escalón.
Tender las tuberías de tal forma que las
G
fuerzas de empuje y de curvatura, así
como las vibraciones y tensiones, se
mantengan alejadas del cuerpo de la
válvula.
Montar la válvula sólo entre tuberías
G
bien alineadas que encajen entre sí.
Posición de montaje:

Recomendamos montar el actuador de
manera vertical hacia arriba o vertical
hacia abajo para optimizar la vida útil del
mismo.
Dirección del fl uido de trabajo:

Dirección de fl ujo:
inferior al plato
La dirección de fl ujo está indicada con
una fl echa sobre el cuerpo de la válvula:
23 / 36
CUIDADO
CUIDADO
536
