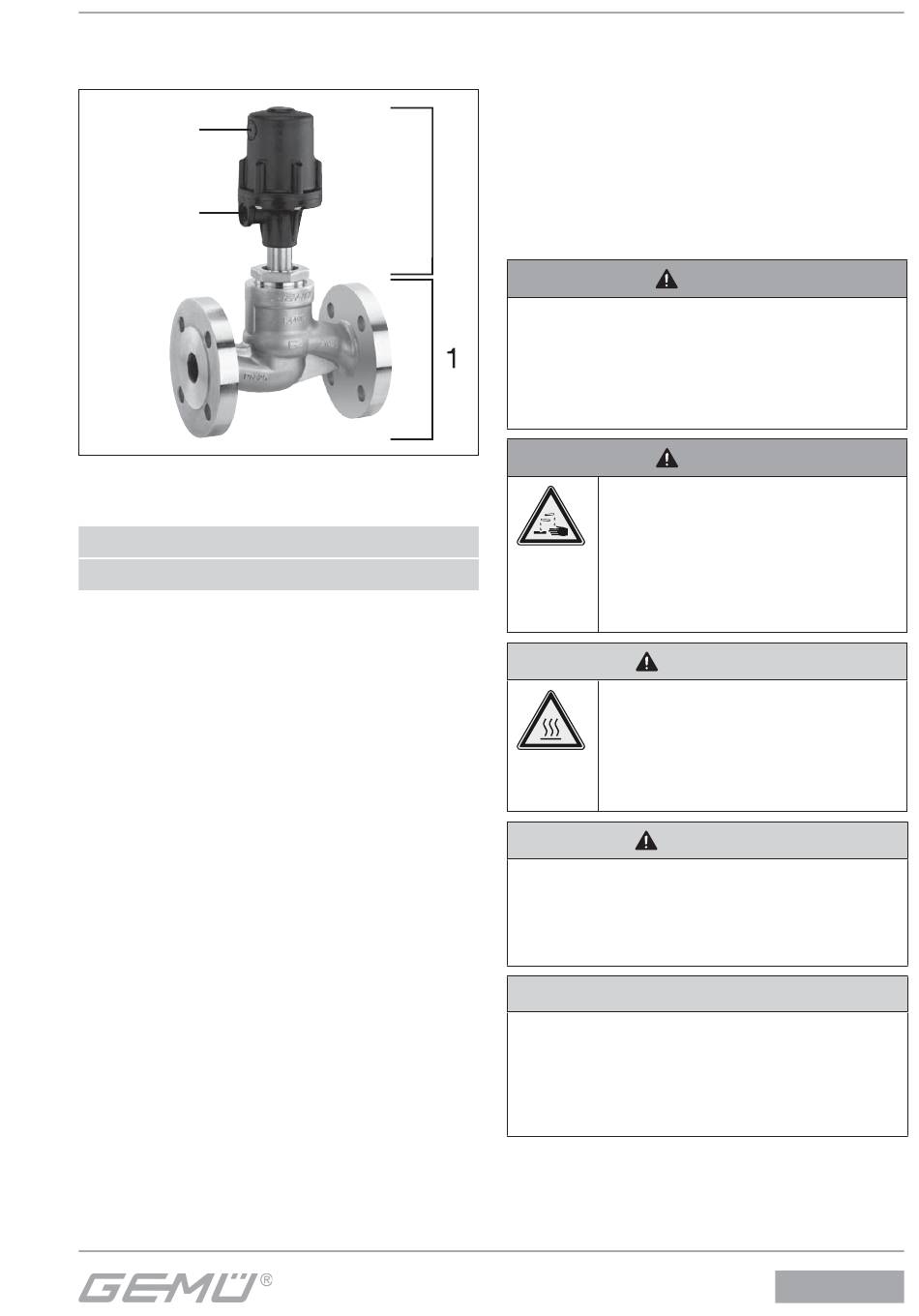

10 Construcción del
dispositivo
Conexión
del fluido de
mando 4
Conexión
del fluido de
mando 2
Construcción del dispositivo
1 Cuerpo de la válvula
A Actuador
11 Montaje y conexión
Antes del montaje:
Comprobrar que el material del cuerpo de
G
la válvula y el de la junta del asiento son
compatibles y apropiados según el fluido.
Véase el capítulo 6 "Datos técnicos".
A
11.1 Montaje de la válvula
¡Instrumentos bajo presión!
® ¡Riesgo de lesiones muy graves o
muerte!
Trabajar únicamente cuando la
G
instalación no tenga presión.
¡Materias corrosivas!
® ¡Riesgo de quemaduras
G
¡Componentes calientes en
la instalación!
® ¡Quemaduras!
G
¡No utilizar la válvula como escalón ni
como ayuda para ascender!
® Peligro de resbalarse y de dañar la
válvula.
¡No sobrepasar la presión máxima
admisible!
® Evitar los posibles golpes de presión
(golpes de ariete) mediante medidas
de seguridad.
Los trabajos de montaje deben ser
G
realizados sólo por personal cualificado
con la debida formación.
