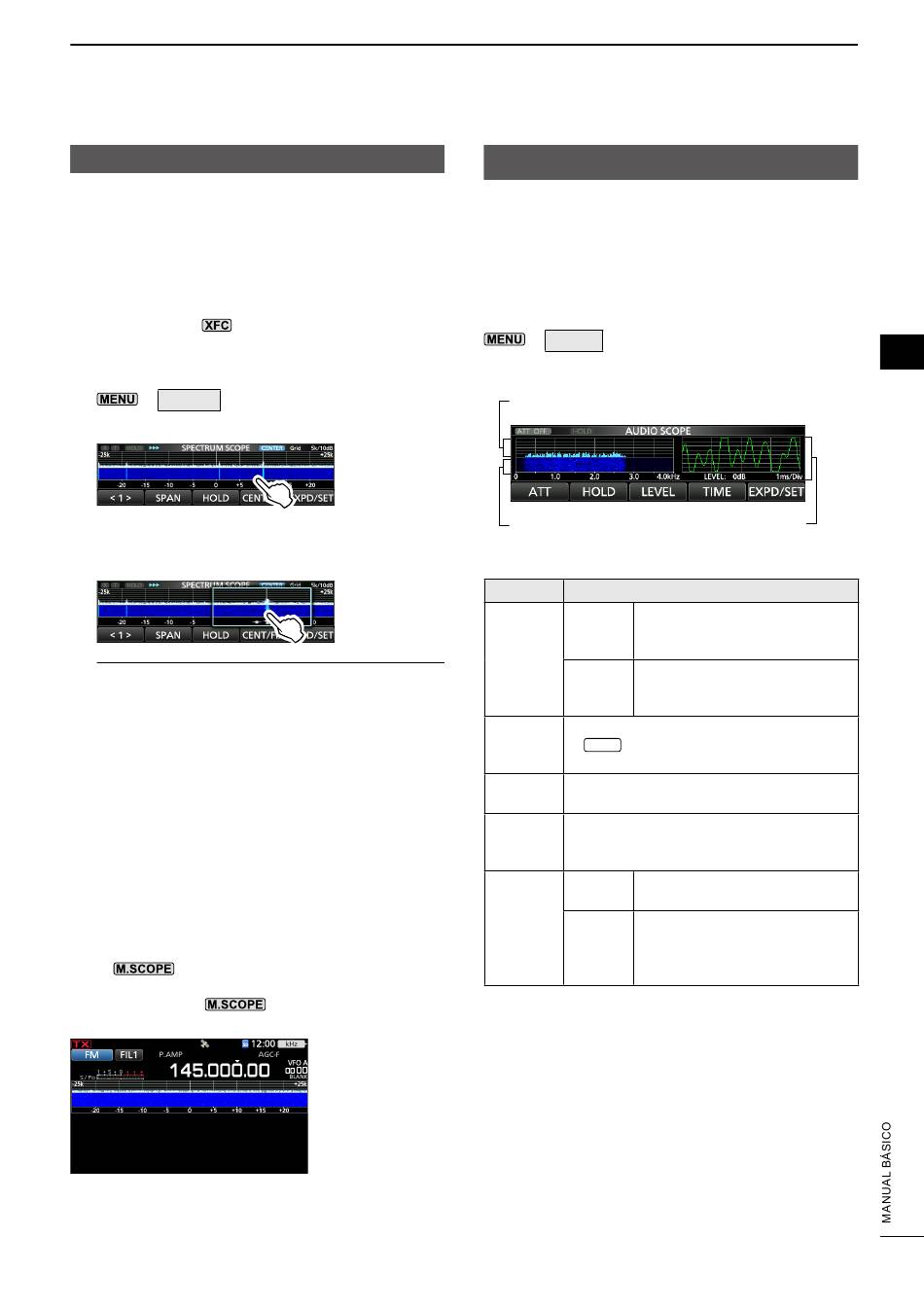

Pantalla Indicador de espectro
D Funcionamiento de la pantalla táctil
Al tocar la zona del indicador FFT o la zona de
cascada, en la pantalla SPECTRUM SCOPE, el área
se ampliará. A continuación, toque la señal en la zona
ampliada para sintonizar directamente la frecuencia
con la señal.
L Mantener pulsado
cambia la frecuencia de
transmisión.
1. Visualice la pantalla SPECTRUM SCOPE.
» SCOPE
2. Toque la pantalla Indicador.
• El área alrededor del punto que se haya tocado se
ampliará.
3. Toque la señal en el área ampliada.
L Información
• En el modo Center, la frecuencia de funcionamiento
cambia al punto que se haya tocado y el punto se
desplaza hasta el centro de la pantalla.
• En el modo Fixed, la frecuencia de funcionamiento y
el marcador cambian al punto que se haya tocado.
• Toque fuera de la zona ampliada para cerrar la
ventana ampliada.
D Pantalla Mini indicador
La pantalla Mini indicador puede visualizarse de forma
simultánea con otras visualizaciones de funciones
como, por ejemplo, la pantalla RTTY DECODE y la
pantalla AUDIO SCOPE.
Pulse
para activar o desactivar la pantalla
Mini indicador.
L Mantenga pulsado
visualizar la pantalla SPECTRUM SCOPE.
durante 1 segundo para
FUNCIONAMIENTO DEL INDICADOR
Pantalla Indicador de audio
Este indicador de audio le permite mostrar el
componente de la frecuencia de la señal recibida en
el indicador FFT y los componentes de su forma de
onda en el osciloscopio. El indicador FFT también
dispone de cascada.
Visualice la pantalla AUDIO SCOPE.
» AUDIO
• Pantalla AUDIO SCOPE
Zona del indicador FFT
Zona de cascada
Tecla
Toque
ATT
Toque
durante 1
segundo
Activa o desactiva la función Retención.
HOLD
•
se mostrará y congelará el espectro
HOLD
de audio en uso.
Selecciona el nivel del osciloscopio.
LEVEL
• 0, –10, –20 o –30 dB
Selecciona el tiempo de barrido del
TIME
osciloscopio.
• 1, 3, 10, 30, 100 o 300 ms/Div
Toque
EXPD/SET
Toque
durante 1
segundo
5-3
Osciloscopio
Acción
Selecciona el atenuador para el
indicador FFT.
• 0 (OFF), 10, 20 o 30 dB
El atenuador se apagará. (0 dB)
Selecciona la pantalla Expandida
o Normal.
Visualiza la pantalla AUDIO
SCOPE SET.
L Consulte el Manual avanzado
para obtener más información.
5
5
