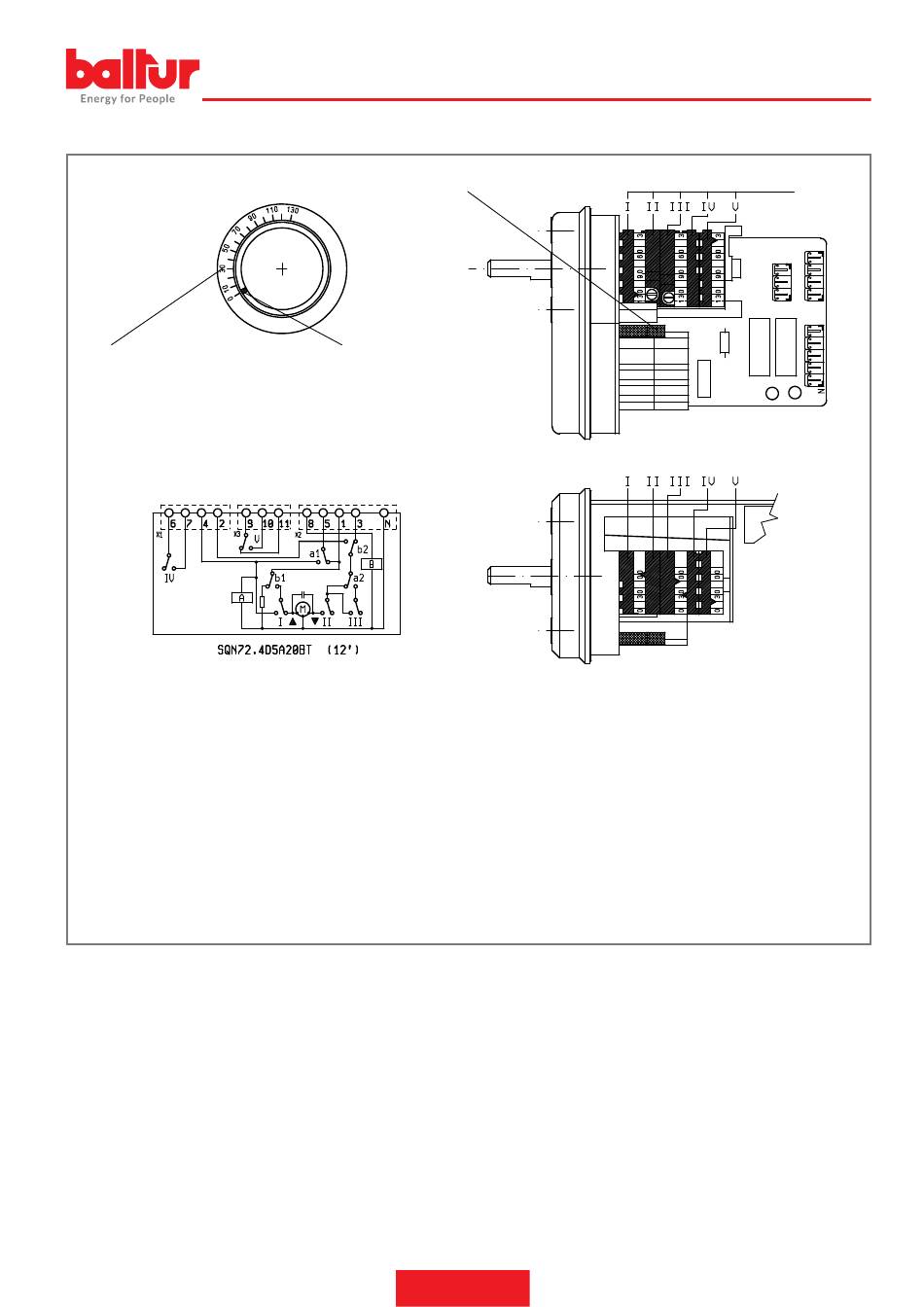

EINSTELLUNG DER NOCKEN DES STELLMOTORS SQN72.4D5A20 PER TBG...MC
2
I Luftregelungsnocken 2. Flamme (120°)
|| Vollständiger Luftzufuhrverschluss (Brenner abgeschaltet)
(0°)
III Luftregelungsnocken 1. Flamme (10°)
IV Zündluftnocken (30°) IV > III
V Zündtransformatornocken (40°)*
* Nocken V > IV (etwa 5 - 10°)
1
3
1
len-Kupplung.
2
3
4
Um die Einstellung der verwendeten Nocken zu ändern, die betref-
fenden Scheiben einstellen (I - II - III....). Der Ringindex zeigt auf der
jeweiligen Referenzskala den für die einzelnen Nocken eingestellten
Drehwinkel an.
23 / 32
0006160086_202304
Stift zum Ein- und Ausschalten der Motor-Nockenwel-
Referenzskala
IPositionsanzeige
Verstellbare Nocken
DEUTSCH
