El ciclo genera la sucesión de movimientos
siguiente:

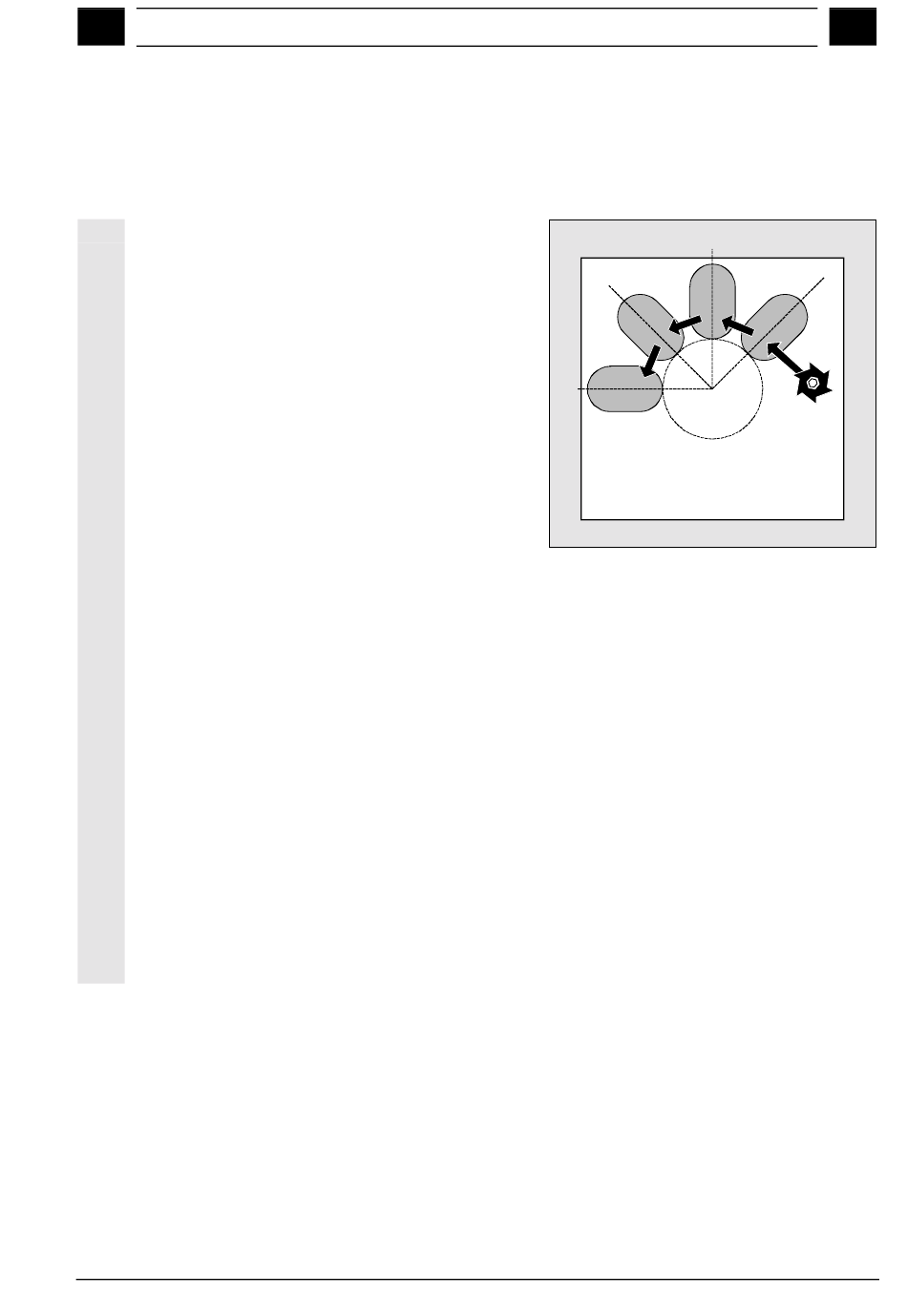

• Posicionamiento del punto indicado en la figura
contigua para el inicio del ciclo con G0.
• El mecanizado completo de una ranura se
desarrolla en los pasos siguientes:
- Desplazamiento hasta el plano de referencia
retrasado en la distancia de seguridad, con G0.
- Aproximación a la siguiente profundidad de
mecanizado según lo programado en VARI y
valor del avance FFD.
- Fresado de la ranura hasta la demasía de
acabado en el fondo y en el borde de ésta con el
valor del avance FFP1.
Sigue luego el acabado con el valor de avance
FFP2 y la velocidad de giro del cabezal SSF a lo
largo del contorno, de acuerdo con el sentido de
mecanizado programado bajo CDIR.
- La penetración en profundidad vertical con G0/G1
se realiza siempre a la misma posición en el
plano de mecanizado, hasta alcanzar la
profundidad final de la ranura.
- En el mecanizado oscilante, la posición inicial
se elige de modo que el punto final alcanza
siempre la misma posición en el plano de
mecanizado.
• Vuelta de la herramienta al plano de retirada y
paso a la ranura siguiente con G0.
• Una vez terminado el mecanizado de la última
ranura, la herramienta se desplaza al plano de
retirada con G0 y el ciclo finaliza.
