4.10 Ciclo de mecanizado ampliado - CYCLE950 (a partir de SW 5.3)
Indicación para la simulación
En la simulación del ciclo de desbaste ampliado
CYCLE950, los programas generados se guardan en el
sistema de archivos del NCU. Por lo tanto, sólo tiene
sentido el ajuste con "CN Datos activos", ya que los
datos de corrección de herramienta entran en el cálculo
de los programas.

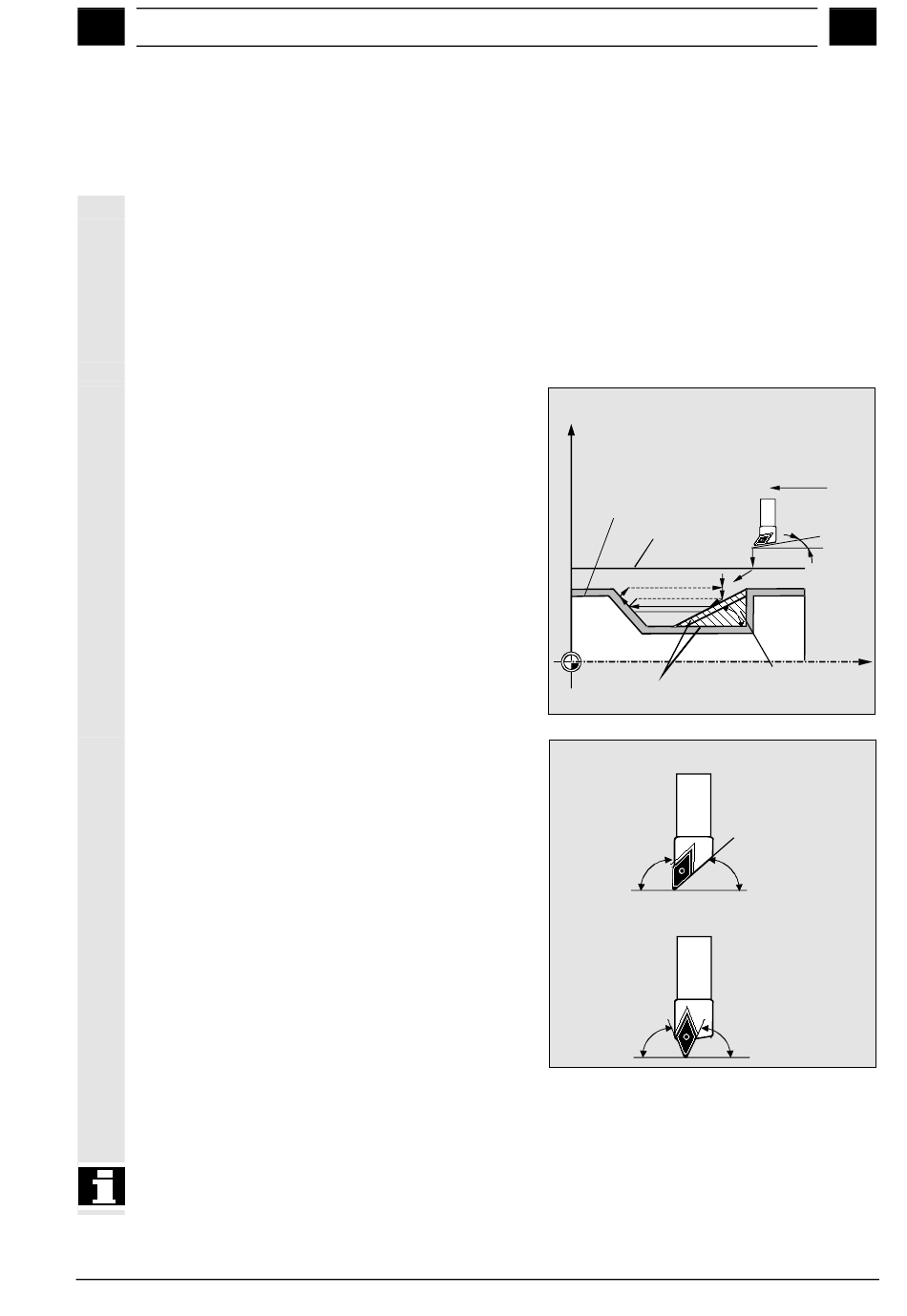

Actualización de la pieza en bruto
El ciclo de mecanizado ampliado CYCLE950
reconoce material restante durante la operación de
desbaste y es capaz de generar, además del
mecanizado, un contorno de la pieza en bruto
actualizado, el cual se puede utilizar para otra
operación de mecanizado ulterior.
A tal fin, el ciclo contempla a nivel interno los ángulos
del filo de la herramienta.
El ángulo de despulla de la herramienta ha de
introducirse a tal fin en los datos de corrección de
herramienta (parámetro 24).
El ciclo determina automáticamente el ángulo principal
de filo en función de la posición del filo.
En las posiciones del filo 1...4 se calcula para la
actualización de la pieza en bruto con un ángulo
principal de filo de 90°. Para las posiciones del filo 5...9
se da por sentado un ángulo principal de filo igual al
ángulo de despulla.
Si se realiza en un programa del CYCLE950
repetidamente la llamada con actualización de la pieza
en bruto, se deben asignar diferentes nombres para los
contornos de la pieza en bruto generados; no se
permite repetir el nombre del programa _NP8).
El ciclo de mecanizado ampliado no se puede ejecutar
con configuraciones m:n.
© Siemens AG 2002 All rights reserved.
SINUMERIK 840D/840Di/810D Instrucciones de programación Ciclos (PGZ) - Edición 11.02
Ciclos de torneado
X
Sentido de mecanizado
Contorno acabado
Contorno en bruto
a
Demasía para acabado
a = Ángulo de despulla de la herramienta
Posición del filo 3
Ángulo
principal
α
90°
de corte
Posición del filo 8
Ángulo
principal
α α
de corte
4
a
Z
Contorno residual
al destalonar
Ángulo de despulla
Ángulo de despulla
