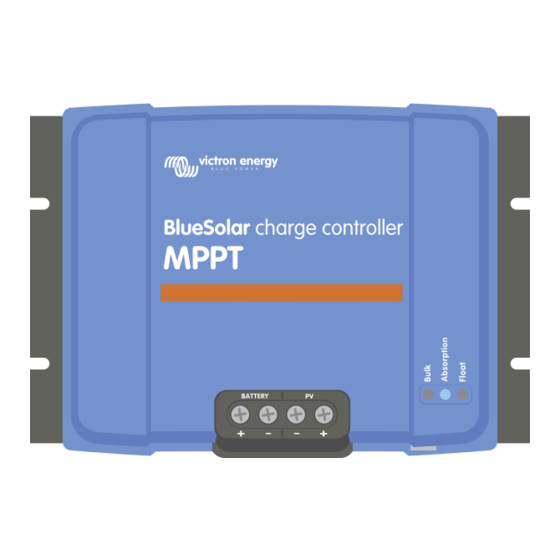

- Página 1 ESPAÑOL Manual del cargador solar MPPT BlueSolar MPPT 150/60 & 150/70 Rev 04 - 02/2023 Este manual también está disponible en formato HTML5.
- Página 2 Manual del cargador solar MPPT Tabla de contenidos 1. Precauciones de seguridad ......................1 1.1. Precauciones generales de seguridad ..................1 1.2. Precauciones de seguridad relativas al cableado ............... 1 2. Introducción ........................... 3 2.1. Tensión de la batería, tensión FV y corriente nominal ..............3 2.2.
- Página 3 Manual del cargador solar MPPT 7.3. Monitorización mediante la aplicación VictronConnect ............... 35 7.3.1. Pantalla de estado de VictronConnect ................ 35 7.3.2. Pantalla de historial de VictronConnect ..............36 7.3.3. Comunicación de errores de VictronConnect ..............37 7.4. Monitorización con un dispositivo GX y VRM ................37 8.
- Página 4 Manual del cargador solar MPPT 11.2. Dimensiones 60A-Tr y 70A-Tr BlueSolar ................64...
- Página 5 Manual del cargador solar MPPT 1. Precauciones de seguridad 1.1. Precauciones generales de seguridad • Lea este manual detenidamente. Contiene instrucciones importantes que han de seguirse durante la instalación, la operación y el mantenimiento. • Guarde estas instrucciones para futura referencia en relación a la operación y el mantenimiento •...
- Página 6 Manual del cargador solar MPPT Página 2 Precauciones de seguridad...
- Página 7 Manual del cargador solar MPPT 2. Introducción El BlueSolar charge controller de Victron Energy es un cargador solar con seguimiento del punto de máxima potencia (Maximum Power Point Tracking, MPPT) ultrarrápido, con una eficiencia de conversión extraordinaria y adecuado para un amplio rango de tensiones de la batería y FV.
- Página 8 Manual del cargador solar MPPT 3. Características 3.1. Detección automática de la tensión de la batería El cargador solar detecta automáticamente una tensión del sistema de 12, 24 o 48 V (tensión de la batería) en el primer encendido. Si más adelante se necesita una tensión diferente del sistema, o si el cargador solar se conecta a un sistema de 36 V, esto puede ajustarse manualmente en la configuración del cargador solar.
- Página 9 Manual del cargador solar MPPT Captura de pantalla de la aplicación VictronConnect mostrando datos históricos y en tiempo real La aplicación VictronConnect puede descargarse del App Store correspondiente o de la página de descargas de Victron Energy. La aplicación está disponible para las siguientes plataformas: •...
- Página 10 Manual del cargador solar MPPT La aplicación VictronConnect puede conectarse a distancia al cargador solar mediante un dispositivo GX conectado a la misma red local o a través de internet con Portal. Conexión de la aplicación VictronConnect por LAN o Internet (VRM Portal) con un dispositivo GX (por ejemplo, un Cerbo GX) 3.6.
- Página 11 Manual del cargador solar MPPT Durante la fase de flotación la tensión se reduce y se mantiene el estado de plena carga de las baterías. No se necesita una fase de almacenamiento para un cargador solar, a diferencia de los cargadores CA, ya que por la noche no hay energía solar, de modo que la carga de la batería se detendrá.
- Página 12 Manual del cargador solar MPPT Ejemplo de una red VE.Smart con un Smart Battery Sense y un cargador solar 3.10. Detección de tensión Smart Battery Sense o un monitor de baterías opcional mide la tensión en el terminal de la batería y lo envía por Bluetooth a través de la red VE.Smart [28] al cargador solar.
- Página 13 Manual del cargador solar MPPT 4. Instalación La entrada CC (FV) no está aislada del circuito de la batería. De modo que el circuito de control, la FV y la batería se consideran peligrosos y no deben estar accesibles para el usuario. Para una correcta carga con compensación de temperatura de la batería, la diferencia entre la temperatura ambiente del cargador solar y la batería no debe superar los 5 °C (9 °F).
- Página 14 Manual del cargador solar MPPT Los paneles solares se conectan en serie, en paralelo o en serie/paralelo. En las figuras siguientes puede ver ejemplos de estas configuraciones. 120 W 120 W 120 W 120 W 120 W 120 W 120 W 120 W 12 V 12 V...
- Página 15 Manual del cargador solar MPPT El positivo y el negativo de los paneles FV no deberán tener puesta a tierra. El marco de los paneles FV debe tener puesta a tierra para reducir el impacto de los rayos. No conecte el cargador solar a un conjunto FV con conexión a tierra. Solo se permite una conexión a tierra, que debe estar cerca de la batería.
- Página 16 Manual del cargador solar MPPT 4.6. Conecte la pantalla MPPT Control Conecte la pantalla MPPT Control (opcional) al puerto VE.Direct del cargador solar con el cable VE.Direct. Tenga en cuenta que el cable VE.Direct no se puede alargar, la longitud máxima no puede superar los 10 metros. Para más información, véase el Manual de la pantalla MPPT Control VE.Direct cable...
- Página 17 No cambie los ajustes del cargador solar sin saber qué son y cuáles son las consecuencias de cambiarlos. Los ajustes incorrectos pueden causar problemas en el sistema e incluso dañar las baterías. Si tiene dudas, consulte a un instalador, vendedor o distribuidor de Victron Energy con experiencia. 5.1. Cómo cambiar los ajustes Hay varias formas de cambiar estos ajustes.
- Página 18 Manual del cargador solar MPPT La tabla siguiente muestra el algoritmo de carga y los ajustes de carga de cada posición del interruptor giratorio. Interruptor giratorio en posición 2 Al accionar el interruptor giratorio se anularán los ajustes de carga, incluidos los que se hayan hecho con la aplicación VictronConnect o con la pantalla.
- Página 19 Manual del cargador solar MPPT Factor de Tensión Porcentaje de Posición Tipo de Tensión de Tensión* de compensación corriente batería absorción* ecualización** flotación* nominal de interruptor sugerido temperatura* ecualización** (mV/°C) Baterías de tracción de 14.9 13.8 16.7 placa tubular 29.8 27.6 33.4 25 %...
- Página 20 No cambie los ajustes sin saber qué son y cuáles son las consecuencias de cambiarlos. Los ajustes incorrectos pueden causar problemas en el sistema e incluso dañar las baterías. Si tiene dudas, consulte a un instalador, vendedor o distribuidor de Victron Energy con experiencia. 5.2.1. Ajustes de la batería Tensión de la batería...
- Página 21 Manual del cargador solar MPPT Máxima corriente de carga Este ajuste determina la máxima corriente de carga de la batería. Por defecto está fijada en la máxima corriente de carga solar. Con este ajuste puede reducir la corriente de carga, por ejemplo, cuando se use una bancada de baterías más pequeña que precise una corriente de carga inferior.
- Página 22 Manual del cargador solar MPPT Personalización del algoritmo de carga de la batería Este apartado explica cómo modificar un algoritmo de carga de la batería y cómo crear, modificar y borrar preconfiguraciones de la batería definidas por el usuario. Véase en el apartado Ajustes del algoritmo de carga de batería [19] el significado de todos los parámetros del algoritmo de carga.
- Página 23 Manual del cargador solar MPPT • En el menú “Preconfiguración de la batería”, seleccione “Editar preconfiguración”. • Vaya a la batería que desee modificar. Las preconfiguraciones de fábrica no se puede modificar, solo los personalizados pueden modificarse o borrarse. • Modifique los parámetros de carga. •...
- Página 24 Manual del cargador solar MPPT Multiplicador x 2/3 x 1/3 x 1/6 47,6 V < Vbat < 48,8 V < Vbat < Sistema de 48 V Vbat < 47,6 Vbat > 50,4 48,8 V 50,4 V *) El tiempo de absorción adaptativo se calcula aplicando el multiplicador al valor del ajuste “Tiempo de absorción máximo”.
- Página 25 Manual del cargador solar MPPT Ecualización manual Use esto para realizar una ecualización puntual. Un vez pulsado el botón de “Empezar ahora”, se realizará un ciclo de ecualización de una hora, aunque también puede detenerse la ecualización manualmente. Corriente de cola Este ajuste determina el umbral de corriente en el que finalizará...
- Página 26 Manual del cargador solar MPPT Tenga en cuenta que el ajuste de “Desconexión por baja temperatura” no es necesario para las baterías de litio Smart ni para las Super Pack de Victron con número de serie HQ2040 y superior. Este ajuste solo es necesario para las baterías que no pueden bloquear el proceso de carga cuando las temperaturas bajan demasiado.
- Página 27 Manual del cargador solar MPPT 5.2.3. Ajustes de alumbrado exterior La función de alumbrado exterior permite que el cargador solar controle automáticamente la iluminación nocturna. Determinará automáticamente cuándo debe encenderse o apagarse a luz y puede controlar también la intensidad de la luz. Con la función de Alumbrado exterior habilitada se puede crear un programa temporizador en el que se usen la salida y la puesta del sol y la medianoche como puntos de anclaje.
- Página 28 Manual del cargador solar MPPT Esta opción encenderá la luz con la puesta de sol y la apagará a medianoche. Cuando la opción de regulación de la intensidad de la luz está habilitada , se pueden introducir dos niveles de intensidad: uno para el periodo “encendido” (hasta medianoche) y otro para el periodo “apagado”, después de medianoche.
- Página 29 Manual del cargador solar MPPT Los ajustes de regulación de la intensidad pueden modificarse. Puede introducir el número de segundos necesarios para alcanzar cada punto porcentual de variación (x segundos/por 1 % de variación de la intensidad). Se puede introducir un número entre 0 y 100.
- Página 30 Manual del cargador solar MPPT • En la salida del sol - se ajustará la iluminación antes de la salida del sol • Tiempo antes de la salida del sol - 1 h 0 m antes de la salida del sol, se hará el siguiente ajuste: •...
- Página 31 Manual del cargador solar MPPT 5.2.5. Ajustes del puerto RX Se puede usar el puerto RX VE.Direct para recibir una señal desde un dispositivo externo. Por ejemplo, para encender (o apagar) el cargador solar a partir de una señal enviada por un sistema de gestión de baterías (BMS). Se necesita un cable on/off remoto no inversor VE.Direct para usar el puerto RX para control on/off a distancia.
- Página 32 Manual del cargador solar MPPT • Si el cargador solar no tiene el firmware más reciente, haga una actualización de firmware. 5.4. Red VE.Smart La red VE.Smart permite que varios productos conectados a la misma red compartan información por Bluetooth. La red VE.Smart está...
- Página 33 Manual del cargador solar MPPT 5.4.1. Configuración de la red VE.Smart Notas de diseño de la red VE.Smart: Solo puede haber un producto en la red que trasmita tensión y/o temperatura de la batería. No se puede usar un monitor de baterías con un Smart Battery Sense ni varios de estos dispositivos.
- Página 34 Manual del cargador solar MPPT Ventana emergente de la red VE.Smart Para comprobar si todos los dispositivos se están comunicando activamente con la misma red VE.Smart, vaya a la página de ajustes de uno de los dispositivos de la red y pulse sobre “Red VE.Smart”. Aparecerá una pantalla con los parámetros de ese dispositivo que se están compartiendo y con todos los demás dispositivos conectados a la misma red.
- Página 35 Manual del cargador solar MPPT 6. Funcionamiento 6.1. Arranque El cargador solar se encenderá en cuanto se conecte a una batería o a un panel solar. En cuanto el cargador solar esté encendido, podrá comunicarse a través del puerto VE.Direct . Se pueden leer los datos del cargador solar y hacer ajustes de configuración con VictronConnect o con la pantalla opcional.
- Página 36 Manual del cargador solar MPPT Este es un problema inherente al algoritmo predeterminado. Sin embargo, en casi todos los casos, sigue siendo mejor que un tiempo de absorción fijo, independientemente de otras condiciones de las fuentes de carga o de la batería. Se puede ignorar el algoritmo del tiempo de absorción predeterminado estableciendo un tiempo de absorción fijo al programar el controlador de carga solar.
- Página 37 Manual del cargador solar MPPT 2. Desconecte la alimentación de la batería al cargador solar apagando la alimentación de la batería o retirando el fusible o los fusibles. Para reiniciar el cargador solar después de haberlo apagado, siga estos pasos en el orden indicado: 1.
- Página 38 Manual del cargador solar MPPT 7. Seguimiento Este apartado describe los distintos métodos de monitorización y cómo acceder a los datos históricos y en tiempo real y a los errores con cada uno de ellos. 7.1. Indicaciones LED El cargador solar tiene tres LED para indicar el estado operativo: uno azul, uno verde y uno amarillo. Estos LED indican respectivamente las fases de carga inicial, absorción y flotación, pero también se utilizan para indicar otras situaciones de carga y de error.
- Página 39 Manual del cargador solar MPPT Para la información más reciente y actualizada sobre los códigos de parpadeo de LED, consulte la aplicación Victron Toolkit. La aplicación está disponible para Apple y Android. La aplicación puede descargarse desde el App Store correspondiente o con los enlaces de descarga de nuestra página de descargas de software.
- Página 40 Manual del cargador solar MPPT • La tensión de la batería medida en los terminales de la batería del cargador solar. • La corriente que va desde el cargador solar hasta la batería. • El estado de la batería indica la fase de carga de la batería o si hay un control externo activo. Estos son los estados posibles: Carga inicial Durante esta fase, el cargador solar suministra tanta corriente de carga como le es posible para cargar las baterías rápidamente.
- Página 41 Manual del cargador solar MPPT • Vmax solar: La máxima tensión (V) procedente del conjunto FV durante el día. • Máx. y mín. de la batería: La primera cifra muestra la máxima tensión de la batería (Vmax) para el día. La cifra siguiente muestra la mínima tensión de la batería (Vmin) para el día.
- Página 42 Manual del cargador solar MPPT Si el dispositivo GX está conectado al portal Victron Remote Monitoring (VRM), el cargador solar puede monitorizarse a distancia por internet. Se puede acceder a todos los datos, alarmas y errores del cargador solar a través de VRM Portal y sus ajustes pueden modificarse a distancia a través de VRM Portal con la aplicación VictronConnect.
- Página 43 Victron Energy. El incumplimiento de las instrucciones recogidas en este manual supondrá la anulación de la garantía. Victron Energy no será responsable por daños consecuentes derivados del uso de este producto. La responsabilidad máxima de Victron Energy bajo esta garantía limitada no excederá el precio de compra real de este producto.
- Página 44 Manual del cargador solar MPPT 9. Resolución de problemas y asistencia Consulte este apartado en caso de que se produzca algún comportamiento inesperado o si sospecha que hay un fallo en el producto. Como parte del proceso de resolución de problemas y asistencia, lo primero es consultar los problemas comunes que se describen en este apartado.
- Página 45 Manual del cargador solar MPPT Tensión de la Estado operativo Acción a realizar batería Restaurar la alimentación de la batería. Sin tensión No encendido Véase el apartado: “Problema con la alimentación de la batería” Puede ser que haya un fallo en el controlador. Tensión correcta No encendido Póngase en contacto con su distribuidor o vendedor de Victron.
- Página 46 Manual del cargador solar MPPT Ejemplos de polaridad de la batería correcta e incorrecta (inversa) Tenga en cuenta que aunque un cable sea rojo o esté marcado como positivo puede no ser positivo en realidad. Se podría haber cometido un error al realizar las conexiones o al marcar los cables durante la instalación del cargador solar.
- Página 47 Manual del cargador solar MPPT 9.2.5. Tensión FV demasiado baja El cargador solar empezará a cargar cuando la tensión FV sea 5 V mayor que la de la batería. Una vez iniciado el proceso de carga, la tensión FV debe permanecer 1 V por encima de la de la batería para que el proceso continúe. Compruebe la tensión FV y de la batería ADVERTENCIA: En función del modelo de controlador de carga solar, la tensión FV puede ser de hasta 450 VCC.
- Página 48 Manual del cargador solar MPPT • Error de configuración del conjunto solar - no hay paneles suficientes en una cadena en serie. Polaridad FV inversa: • Se han intercambiado el positivo y el negativo al conectarlos al controlador, lea el siguiente apartado: “Polaridad FV inversa”: 9.2.6.
- Página 49 Manual del cargador solar MPPT Comprobación de la tensión de la batería Se puede averiguar la tensión del controlador en el terminal de la batería con la aplicación VictronConnect, una pantalla conectada o un dispositivo GX. Si no se dispone de nada de esto, use un multímetro para medir la tensión de la batería en los terminales del controlador.
- Página 50 Manual del cargador solar MPPT VictronConnect: captura de pantalla de un error nº 33 y de un historial indicando un error Compruebe la tensión nominal del circuito abierto (VOC) del conjunto FV. Asegúrese de que es inferior a la tensión máxima nominal del cargador solar.
- Página 51 Manual del cargador solar MPPT La corriente seguirá reduciéndose durante la fase de flotación, cuando la batería está cargada aproximadamente entre el 80 y el 100 %. La fase de flotación empieza cuando las baterías están llenas al 100 %. Durante la fase de flotación la corriente de carga es muy baja.
- Página 52 Manual del cargador solar MPPT Compare las dos tensiones para ver si hay alguna diferencia. 9.3.5. Diferencia de temperatura entre el cargador solar y la batería Es importante que las temperaturas ambientes de la batería y el controlador sean iguales si el cargador solar no está recibiendo información de la batería.
- Página 53 Manual del cargador solar MPPT 9.4. Las baterías están demasiado cargadas Las baterías sobrecargadas son muy peligrosas. Hay riesgo de que la batería explote, de que se produzca un incendio o de que haya fugas de ácido. No fume, haga chispas ni tenga llamas abiertas en la misma sala en la que se encuentren las baterías.
- Página 54 Manual del cargador solar MPPT Es difícil saber qué le ha pasado exactamente a una batería a lo largo de su vida. El cargador solar conservará un historial de 30 días de tensión de la batería. Si el sistema también tiene un monitor de batería o si está conectado a VRM, se puede acceder a las tensiones y al historial de ciclos de la batería.
- Página 55 Manual del cargador solar MPPT • El sol está bajo, diferencias entre estaciones o entre noche y día. • Nubes o mal tiempo. • Sombreado de árboles o edificios. • Paneles sucios. • Orientación y/o inclinación incorrectas. • Paneles solares estropeados o defectuosos. •...
- Página 56 Manual del cargador solar MPPT 9.5.4. La máxima potencia de salida FV está relacionada con la tensión de la batería. La corriente de salida del cargador solar está limitada a su corriente nominal. Esto supone que la potencia de salida cambiará en función de la tensión de la batería.
- Página 57 Manual del cargador solar MPPT 9.5.7. Conectores MC4 mal conectados Para una explicación detallada de cómo conectar los conectores, separadores y combinadores MC4, véase el apartado 4.10 del libro Cableado sin límites. “Paneles solares”. 9.5.8. No se pueden usar optimizadores No use paneles solares con optimizadores con el cargador solar.
- Página 58 Manual del cargador solar MPPT Puede consultar una guía completa de resolución de problemas en el manual de VictronConnect. • Compruebe si el cargador solar dispone de Bluetooth. Solo los modelos SmartSolar tienen Bluetooth integrado, los modelos BlueSolar no. Si el modelo no tiene Bluetooth integrado, se puede usar una mochila VE.Direct Bluetooth Smart o una interfaz...
- Página 59 Manual del cargador solar MPPT NOTA: Es conveniente anotar el número de firmware antes y después de la actualización. Puede ser información útil en caso de que necesite solicitar asistencia técnica. Es posible que el controlador haya actualizado el firmware en la primera conexión. Si el controlador no ha solicitado una actualización de firmware automáticamente, compruebe si tiene la última versión de firmware y realice una actualización manual: •...
- Página 60 Manual del cargador solar MPPT 9.9. Resumen de códigos de error de cargadores solares MPPT y cargador CC-CC Los códigos de error se muestran en la aplicación VictronConnect, en la pantalla remota o mediante un dispositivo GX conectado. Los cargadores solares también puede indicar un error con sus LED. Puede ver los códigos LED en la aplicación Victron Toolkit.
- Página 61 Manual del cargador solar MPPT Error 21 - Problema con el sensor de corriente • La medición de corriente está fuera de rango. Desconecte todos los cables y vuelva a conectarlos para que el cargador se reinicie. Compruebe también que el negativo del controlador de carga MPPT (negativo FV/negativo batería) no está...
- Página 62 Manual del cargador solar MPPT • La tensión de la batería (12/24/36/48 V) no está bien configurada. Utilice VictronConnect para fijar la tensión de la batería correcta. • Hay otro cargador conectado a la batería que carga a una tensión más elevada. La solución es asegurarse de que las tensiones de carga configuradas en el MPPT coinciden con las de los demás cargadores del sistema.
- Página 63 Manual del cargador solar MPPT Un nivel de prioridad mayor significa que, si el cargador recibe la misma información (p. ej.: un sensor de tensión de la batería) procedente de un VE.Can y un BLE (con la red VE.Smart), se usará la información de VE.Can y se ignorará la de BLE. Ahora bien, si recibe la misma información de dos interfaces con el mismo nivel de prioridad (como VE.Can y VE.Direct), el cargador no sabe qué...
- Página 64 Manual del cargador solar MPPT Este error no desaparecerá automáticamente. Revise la instalación y reinicie la unidad con el interruptor de encendido. Si el error persiste, es probable que la unidad esté averiada y deba repararse o sustituirse. Errores 203, 205, 212, 215 - Error de tensión de alimentación interna •...
- Página 65 Manual del cargador solar MPPT 10. Especificaciones técnicas 10.1. Especificaciones 150/60 y 150/70 MPPT 150/60 MPPT 150/70 Tensión de la batería 12/24/48 V Selección automática, 36 V: selección manual Corriente máxima de la batería 60 A 70 A 1a,b Potencia FV nominal, 12 V 860 W 1000 W 1a,b...
- Página 66 Manual del cargador solar MPPT MPPT 150/60 MPPT 150/70 1a) El cargador solar limitará la potencia de entrada si se conecta más potencia FV. 1b) La tensión FV debe exceder Vbat + 5 V para que arranque el controlador. Una vez arrancado, la tensión FV mínima será de Vbat + 1 V.
- Página 67 Manual del cargador solar MPPT 11. Apéndice 11.1. Dimensiones 60A-MC4 y 70A-MC4 BlueSolar Dimension Drawing - BlueSolar MPPT MC4 SCC010045300 BlueSolar MPPT 150/45-MC4 SCC010060300 BlueSolar MPPT 150/60-MC4 SCC010070300 BlueSolar MPPT 150/70-MC4 80.7 170.7 181.9 30.4 233.5 248.5 Dimensions in mm...
- Página 68 Manual del cargador solar MPPT 11.2. Dimensiones 60A-Tr y 70A-Tr BlueSolar Dimension Drawing - BlueSolar MPPT Tr SCC010045200 BlueSolar MPPT 150/45-Tr SCC010060200 BlueSolar MPPT 150/60-Tr SCC010070200 BlueSolar MPPT 150/70-Tr 170.7 182.4 80.7 233.5 DETAIL 248.5 Dimensions in mm SCALE 1 : 1 Página 64...
