4.3. BRANCHEMENTS ÉLECTRIQUES
Alimentation électrique 230V~50Hz.
L'unité est fourni avec le câble d'alimen-
tation et la fiche Schuko. Le câble d'ali-
mentation est long de 2 mètres.
Prévoir une prise de courant Schuko à
proximité de l'unité.
Pour protéger l'unité contre les courts-
circuits, monter sur la ligne d'alimen-
tation un interrupteur
magnétothermique 2A 250V (IG) avec
une distance minimale d'ouverture des
contacts de 3mm.
CE
1
2 GND
3 CF
4 A
5 RS485 B
6 GND
1
Marron
2
Vert
3
Jaune
4
Blanc
5 TX/RX
TTL
6 GND
9 SAE
10 SW
Sonde
11 GND
12 SAM
250 - 350 - 450 - 550 - 650
CE
1
2 GND
3 CF
4 A
5 RS485 B
6 GND
7 TX/RX
TTL
8 GND
9 SAE
10 SW
Sonde
11 GND
12 SAM
omnipolaire
100 - 170
Entrée état de fonctionnement du ven-
tilateur forçant
Commun
Contact à distance ON/OFF (NF)
Connexion RS485
Connexion RS485
Commun
PANNEAU AU MUR
Raccordement TTL
Commun
Sonde température air externe
Sonde de température de l'eau
Sondes communes
Sonde température air refoulement
REPURO
250 - 350
450 - 550
650
Entrée état de fonctionnement du venti-
lateur forçant
Commun
Contact à distance ON/OFF (NF)
Connexion RS485
Connexion RS485
Commun
Collegamento TTL
Commun
Sonde température air externe
Sonde de température de l'eau
Sondes communes
Sonde température air refoulement
REPURO
100 - 170
1
2
3
4
5
6
1
2
3
4
5
6

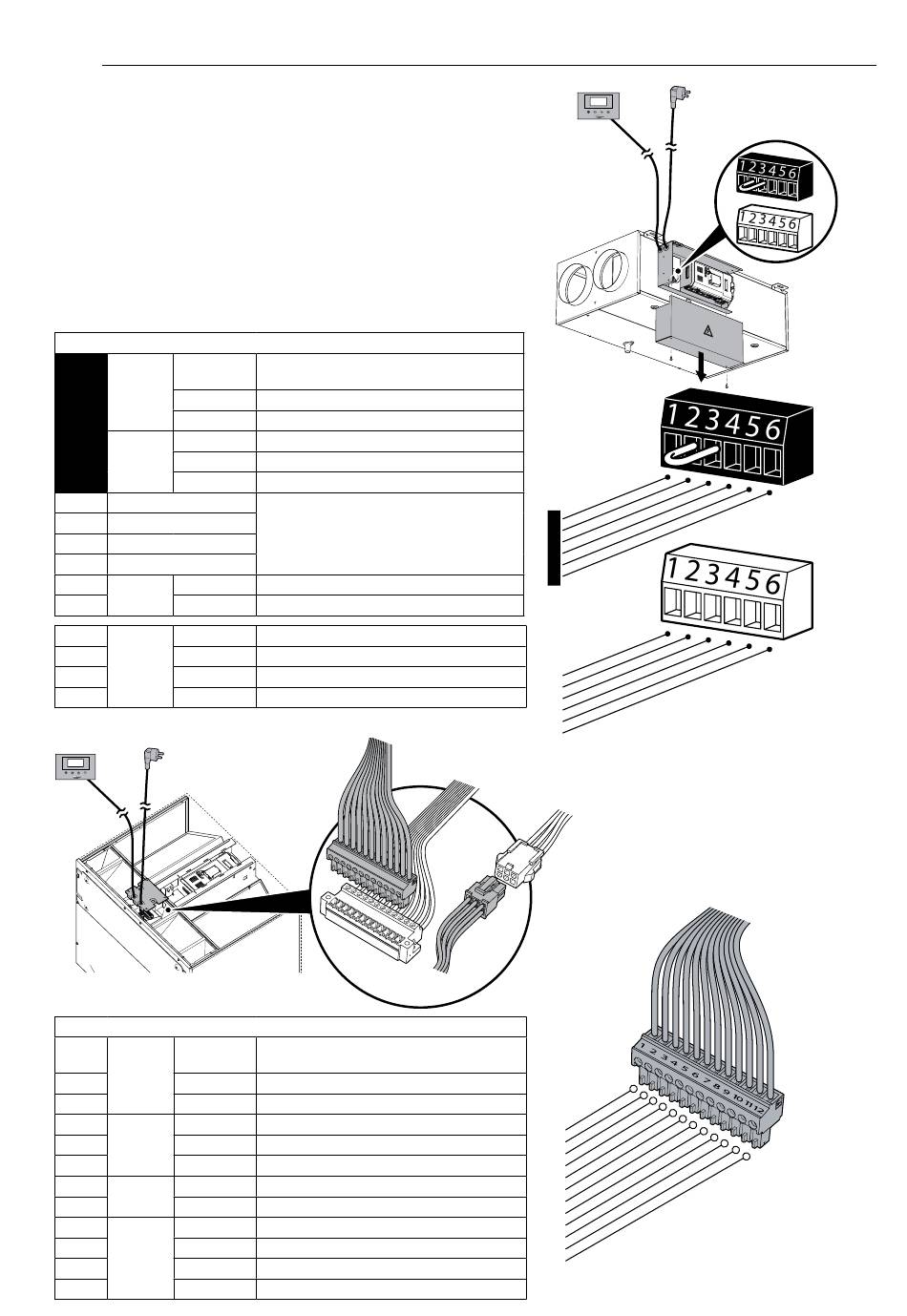

Effectuer les raccordements au bornier
B2.
Respecter les raccordements indiqués
dans le tableau:
1
2
3
4
5
6
7
8
9
10
