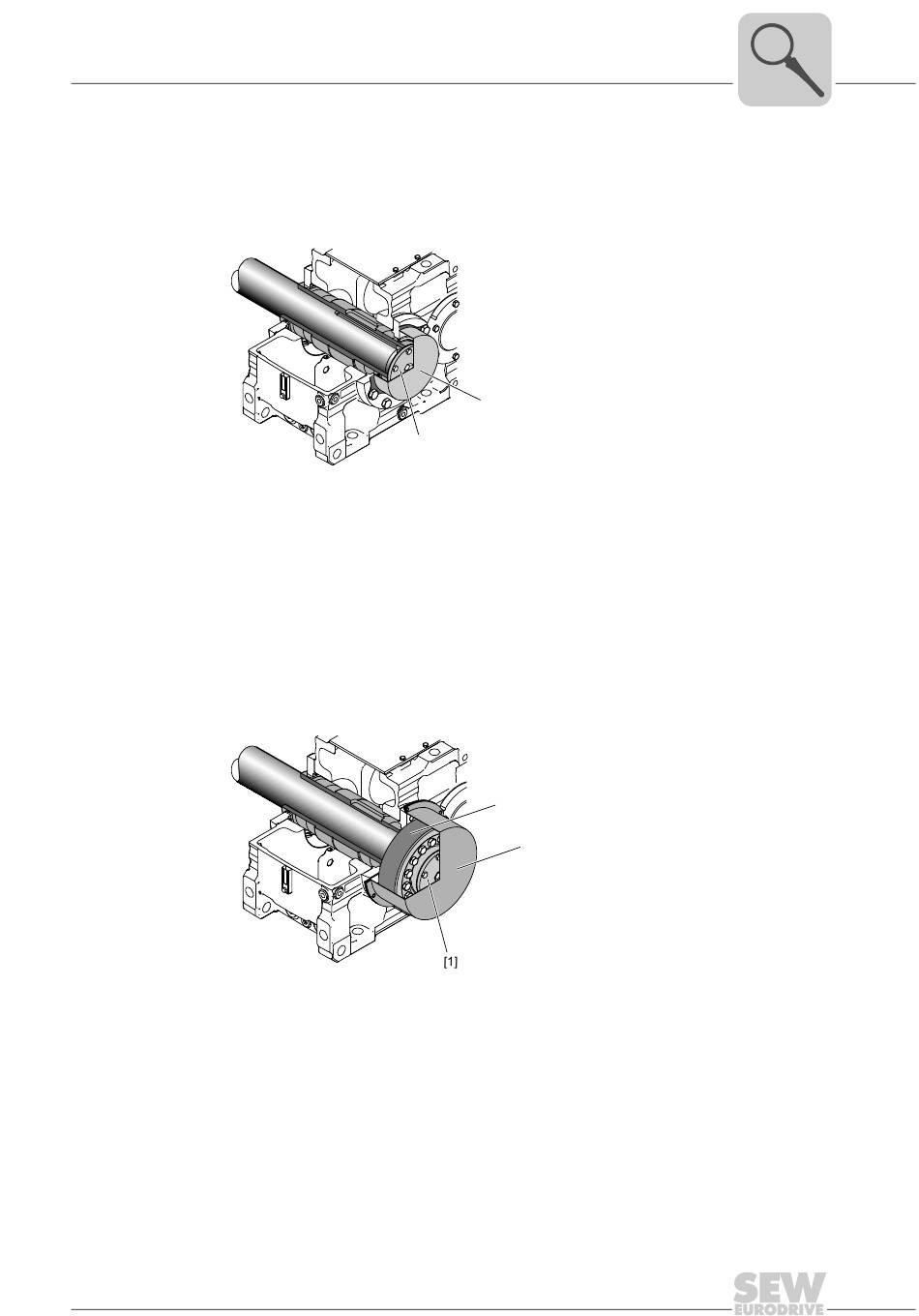

3.12.5 Eje de salida como eje hueco con chavetero /..A
El eje hueco está provisto de un chavetero según DIN 6885/T1.
El volumen de suministro incluye:
Placa terminal con tornillos de retención [1] o 2 circlips y cubierta protectora [2].
La cubierta protectora es hermética al polvo. Por esa razón, en el lado de la cubierta se
utiliza generalmente el sistema estándar de estanqueidad.
3.12.6 Eje de salida como eje hueco con anillo de contracción /..H
El anillo de contracción se encuentra en el lado opuesto del eje de la máquina.
El volumen de suministro incluye:
Placa terminal con tornillos de retención [1] o 2 circlips, anillo de contracción [2] y
cubierta protectora [3].
La cubierta protectora es hermética al polvo. Por esa razón, en el lado de la cubierta se
utiliza generalmente el sistema estándar de estanqueidad.
Instrucciones de montaje y funcionamiento –
Reductores de engranajes cilíndricos y de par cónico serie X..
Estructura del reductor básico
Ejes de entrada y de salida
[2]
[1]
324297995
[2]
[3]
324304523
