Acoplamientos con brida con chavetero

5.10 Acoplamientos con brida con chavetero
5.10.1 Dimensiones del eje de la máquina
5.10.2 Montaje del acoplamiento en el eje de la máquina
102
NOTA
Asegúrese de que las dimensiones del eje de la máquina coinciden con las
especificaciones de SEW.
1. Asegúrese de que las dimensiones del eje de la máquina coinciden con las
especificaciones de SEW.
2. Limpie debidamente el eje y el orificio del acoplamiento con brida y desengráselos.
• ¡IMPORTANTE! Un montaje incorrecto puede dañar el acoplamiento.
Posibles daños materiales.
– Asegúrese de que el eje y el orificio se encuentran libres de grasa para
garantizar el correcto funcionamiento de la unión prensada. Por ello, a la hora
del montaje no utilice pastas de montaje.

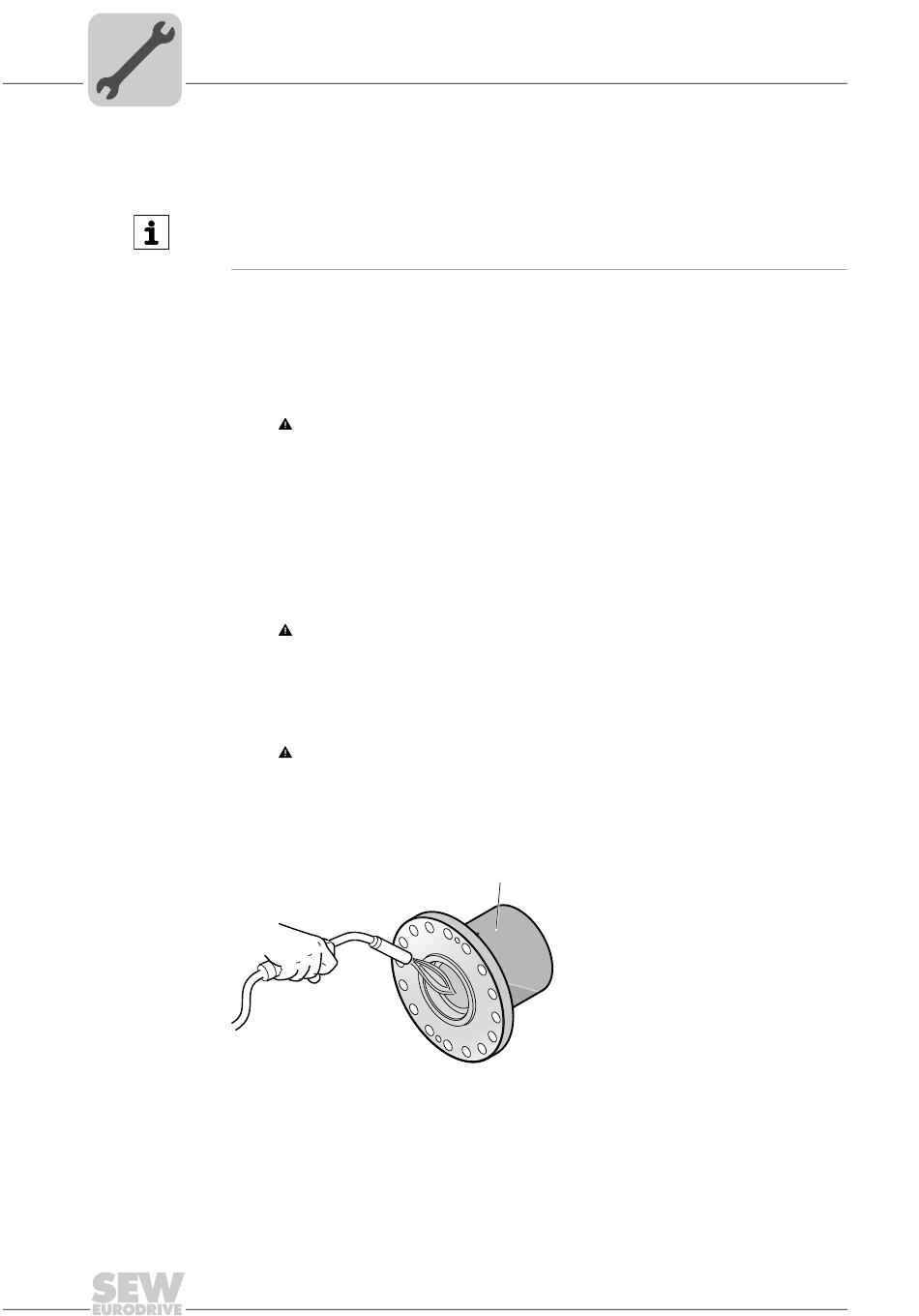

3. Caliente el semiacoplamiento con brida [1] a una temperatura de junta de 130 °C,
siempre y cuando en el pedido no se haya indicado una temperatura de junta
específica.
• ¡PRECAUCIÓN! El juego de montaje necesario se logra a través del
calentamiento del acoplamiento.
¡Precaución! Peligro de quemaduras durante todo el proceso de montaje.
– ¡Asegure las piezas calientes frente al contacto accidental!
• ¡IMPORTANTE! El calor que irradia el semiacoplamiento con brida [1] puede
dañar los elementos adyacentes.
Posibles daños materiales.
– Proteja los elementos adyacentes (p. ej. retenes) con las correspondientes
chapas protectoras contra el calor.
[1]
