Ferrari standard Manual De Uso página 110

multipla / multiplE
standard - randy - maxi - mini
IT
pUliZia vOmErE
Ogni 8-10 ore lavorative
• Alzare il telaio porta elementi di trapianto di circa
50 mm dal terreno e comunque quanto basta per
controllare la pulizia interna del vomere tramite lo
smontaggio dello stesso.
ATTENZIONE! Non sollevare completa-
mente il telaio porta elementi e sdraiar-
si sotto alla macchina per effettuare la
pulizia.

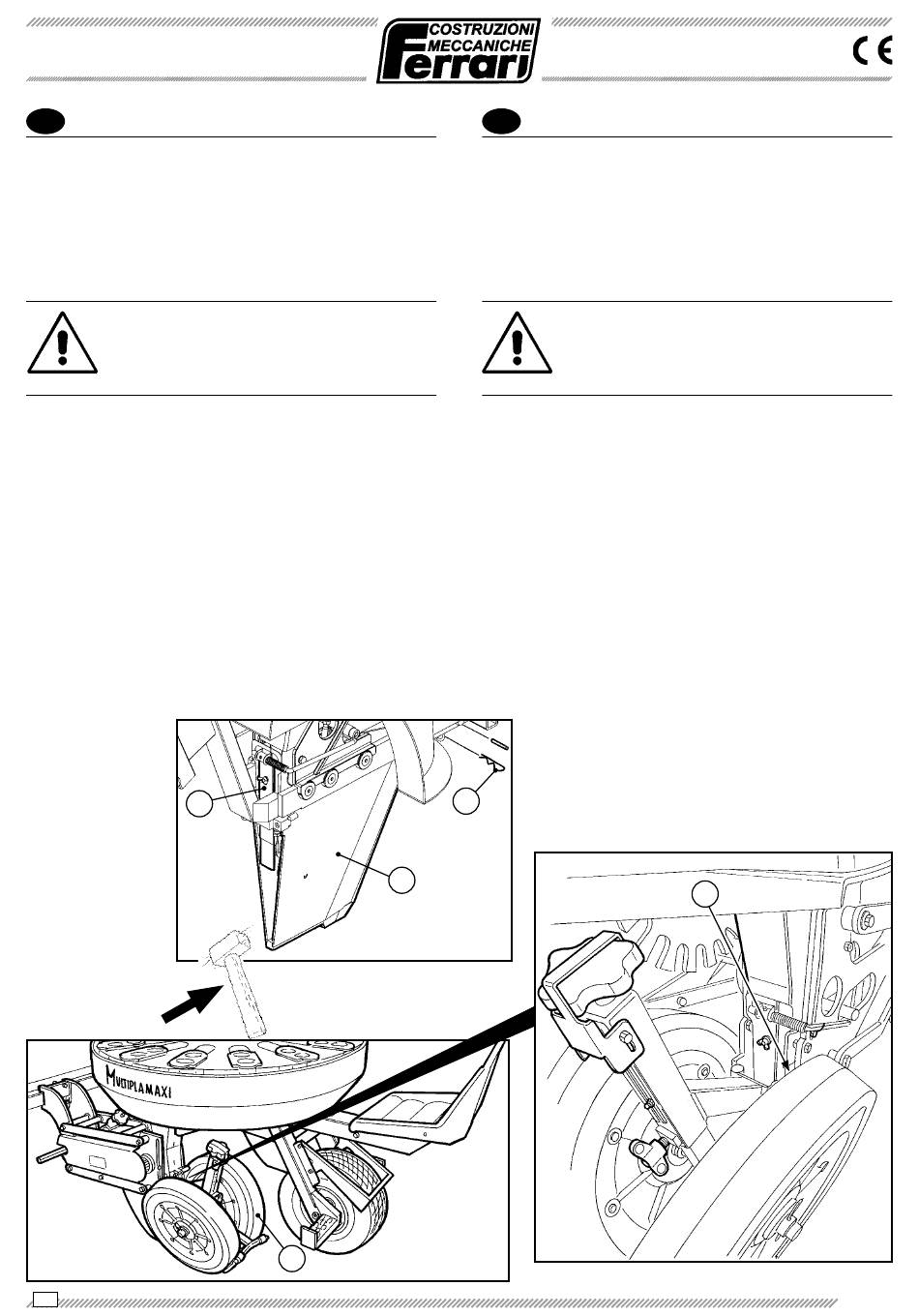

per lo smontaggio del vomere, procedere come
segue:
• Togliere una ruota rincalzo (a) e sfilare la copiglia
(B) che blocca il vomere (C - Fig. 1).
• Battendo con un martello di plastica fare uscire il
vomere dalla propria sede. In questa fase è consi-
gliabile verificare anche l'usura delle boccole (d),
del perno (E) e della testa snodo (F - Fig. 2).
• Verificare lo stato di usura del vomere e sostituirlo
nel caso presenti aperture in cui possa entrare la
terra.
• Nel rimontare il vomere fare attenzione che la pa-
letta espulsore (G) sia all'interno del vomere (Fig.
1).
G
110
TRAPIANTATRICE TRAINATA
TOWED TRANSPLANTING MACHINE
PLANTEUSE REMORQUÉE
TRASPLANTADORA REMOLCADA
Fig. 1
a
EN
ClEaninG tHE plOUGH
Every 8-10 working hours
• Lift the transplanting element holding frame of ap-
prox. 50 mm from the ground and anyway enou-
gh to control the internal cleanness of the plough,
which must be disassembled.
ATTENTION! Do not fully lift the ele-
ment holding frame and lay under the
machine to carry out the cleaning.
To dismantle the plough, proceed as follows:
• Remove the hilling wheel (a) and remove the cotter
pin (B) locking the ploughshare into place (C - Fig.
1).
• Tap with a plastic mallet to get the ploughshare out
of its seat. In this phase, we recommend to verify
the wear of the bushings (d), pins (E) and the head
swivel (F - Fig. 2).
• Check the state of wear of the ploughshare and re-
place it if there are any openings through which the
soil may pass through.
• When reinstalling the ploughshare, ensure the
ejector pallet (G) is inside the ploughshare (Fig. 1).
B
C
Manuale d'uso e manutenzione
Operating and service manual
Mode d'emploi et d'entretien
Manual de uso y mantenimiento
a
Ed. 09/2016
